Набор коммутационный SC1

ALUTECH SC1 - коммутационный набор для системы безопасности «Чувствительный край» роллетных ворот и решёток. Передаёт сигналы от оптосенсоров SIGNAL12 к совместимому приёмнику. В комплект входят коммутационная коробка, спиральный кабель, адаптер, опорный кронштейн и монтажные элементы.

для увеличения
кликните по изображению

заказ 2-3 дня

Этот товар сейчас просматривают 12 человек

товар № 25121

ALUTECH SC1: Набор коммутационный SC1

Набор коммутационный ALUTECH SC1 предназначен для подключения оптосенсоров SIGNAL12 системы защиты нижнего края роллетных ворот к блоку управления CUR. Он обеспечивает передачу сигналов от датчиков безопасности к управляющему оборудованию.

SC1 применяется в автоматизированных роллетных воротах, оснащенных системой защиты от препятствий при закрывании. Набор обеспечивает проводное соединение между элементами подвижного полотна и блоком управления. Подходит для комплектации и ремонта совместимых роллетных систем ALUTECH.

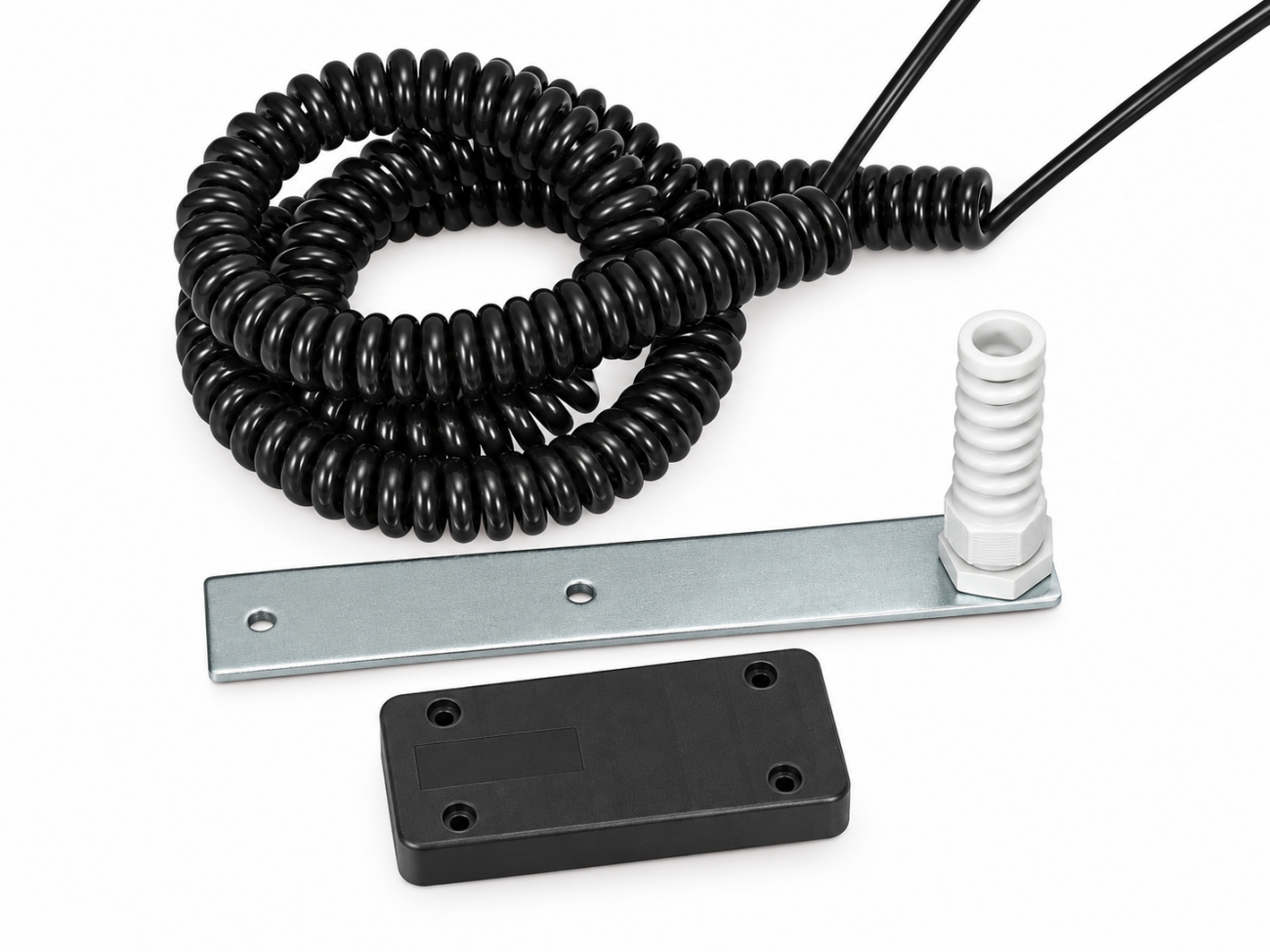

Состав комплекта:

Коробка коммутационная
Спиральный кабель
Адаптер для коммутационной коробки
Опорный кронштейн
Монтажный комплект

Технические характеристики:

ALUTECH SC1 — коммутационный набор для системы безопасности «Чувствительный край» роллетных ворот и решеток. Предназначен для передачи сигнала от оптосенсоров SIGNAL12 к блоку управления CUR или радиоуправлению Radio 8113-IP65.

Основные характеристики

Бренд: ALUTECH
Наименование: SC1
Тип товара: набор коммутационный
Артикул: SC1
Код производителя: 316007000
Назначение: передача сигнала от оптосенсоров SIGNAL12 к блоку управления
Применение: система безопасности «Чувствительный край» роллетных ворот и решеток

Дополнительно:

Совместимость

Оптосенсоры ALUTECH SIGNAL12
Блок управления ALUTECH CUR
Радиоуправление Radio 8113-IP65

Применение

Коммутационный набор SC1 используется для подключения оптосенсоров SIGNAL12 системы защиты нижнего края роллетного полотна к блоку управления. Спиральный кабель обеспечивает передачу сигнала между распределительной коробкой и блоком управления.

Особенности монтажа

Спиральный кабель соединяет блок управления CUR и распределительную коробку.
Для надежной фиксации спирального кабеля используется кронштейн из комплекта SC1.
Высота установки кронштейна должна соответствовать половине хода полотна ворот, но составлять не менее 1,4 м.
При открытых и закрытых воротах спиральный кабель должен находиться в натянутом состоянии.
Не допускается образование петель кабеля, за которые можно зацепиться.
При необходимости спиральный кабель допускается укоротить.
Подключение к блоку управления CUR выполняется в соответствии со схемой электрических подключений ALUTECH.
Для работы оптосенсоров SIGNAL12 с блоком CUR необходимо выполнить настройки блока управления.
