Кромка безопасности для секционных ворот: как выбрать
Зачем нужна кромка безопасности
Кромка безопасности устанавливается на нижнем крае полотна секционных ворот. При соприкосновении нижнего уплотнителя с препятствием система передает сигнал в блок управления, после чего автоматика останавливает движение или выполняет реверс.
Такое устройство контролирует именно контакт нижней части полотна с автомобилем, человеком, тележкой, оборудованием или другим предметом в проеме. Это отличает кромку от фотоэлементов, которые реагируют на пересечение луча до непосредственного контакта с воротами.
Где кромка особенно полезна
- на автоматических секционных воротах гаражей;
- на промышленных воротах складов и производственных помещений;
- на воротах автомоек, сервисов и погрузочных зон;
- на объектах с частым движением автомобилей и техники;
- в проемах, где под полотном могут находиться люди, тележки или грузы;
- на воротах, которые закрываются автоматически после проезда.
Кромку безопасности лучше предусматривать вместе с автоматикой ворот. Если система устанавливается позже, нужно проверить конструкцию нижнего уплотнителя, возможность размещения датчиков, передачу сигнала с подвижного полотна и совместимость с блоком управления.
Как работает система
Рабочий элемент находится в нижнем резиновом профиле ворот. Когда профиль касается препятствия и деформируется, датчик фиксирует изменение и передает команду системе управления.
Конкретный принцип срабатывания зависит от типа кромки. В оптической системе контролируется луч внутри нижнего профиля. В пневматической системе датчик реагирует на изменение параметров воздуха в трубке, установленной внутри уплотнителя.
Для подбора потребуется проверить не только модель ворот, но и нижний уплотнитель, ширину полотна, блок управления, вход безопасности и способ передачи сигнала с подвижной части.
Какие бывают кромки безопасности
Оптическая кромка с оптосенсорами
Оптическая система состоит из передатчика и приемника, размещенных по краям нижнего резинового профиля. Между ними проходит инфракрасный луч. При деформации уплотнителя луч прерывается, и система передает сигнал блоку управления.
Для секционных приводов можно рассмотреть комплект оптосенсоров DoorHan OPTOKIT. Перед заказом нужно проверить ширину ворот, конструкцию нижнего профиля, блок управления и способ подключения датчиков.
Пневматическая кромка безопасности
В пневматической системе внутри нижнего уплотнителя устанавливается трубка. При контакте ворот с препятствием профиль и трубка деформируются, датчик срабатывает и передает команду на остановку или реверс полотна.
Для такой схемы используется комплект датчиков и трубка, длину которой подбирают по ширине ворот. На сайте БРАМИ представлена кромка безопасности DoorHan DH-Sensor-KIT. Совместимость комплекта с воротами и автоматикой необходимо проверить до покупки.

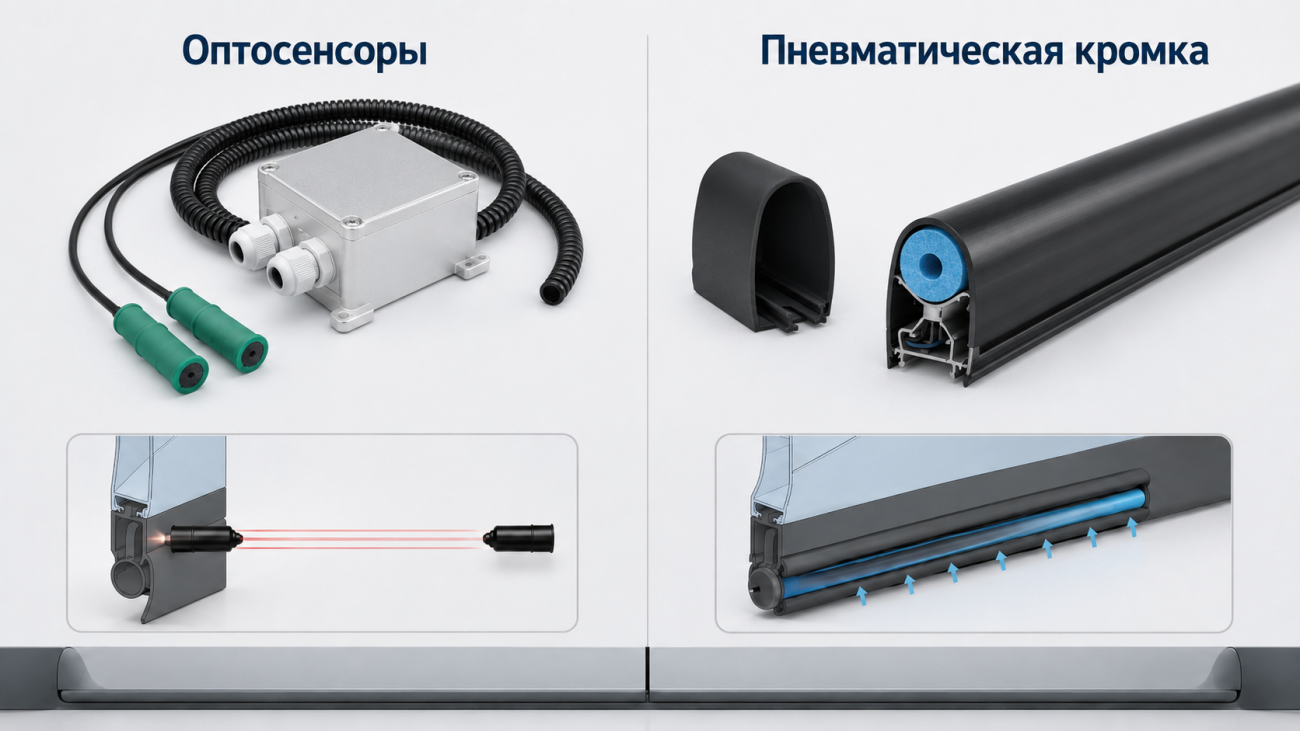

Оптосенсоры или пневматическая кромка
Обе системы контролируют деформацию нижнего уплотнителя, но используют разные способы обнаружения контакта. Выбирать вариант только по цене или внешнему виду нельзя.
- оптосенсоры требуют правильного размещения передатчика и приемника в нижнем профиле;
- пневматическая система использует трубку и датчик изменения параметров воздуха;
- для обеих систем важны исправный уплотнитель и правильная передача сигнала в блок управления;
- состав комплекта зависит от конструкции ворот и установленной автоматики;
- после монтажа систему нужно проверять по всей ширине полотна.
Лучший вариант определяется не названием технологии, а совместимостью с конкретными воротами. Нужно учитывать нижний профиль, ширину полотна, блок управления, условия эксплуатации и возможность обслуживания.
Чем кромка отличается от фотоэлементов
Фотоэлементы устанавливаются по сторонам проема и контролируют инфракрасный луч между передатчиком и приемником. Если человек, автомобиль или другой объект пересекает луч, автоматика получает сигнал до контакта с полотном.
Кромка безопасности срабатывает при деформации нижнего уплотнителя. Поэтому фотоэлементы и кромка не являются полными заменами друг друга. Они контролируют разные ситуации и могут использоваться в одной системе.
- фотоэлементы контролируют заданную линию в проеме;
- кромка контролирует контакт с нижним краем полотна;
- фотоэлементы зависят от правильного расположения передатчика и приемника;
- кромка зависит от исправности нижнего профиля, датчиков и цепи передачи сигнала;
- на интенсивно используемых воротах сочетание устройств позволяет контролировать разные зоны риска.
Важно: кромка безопасности реагирует после контакта нижнего профиля с препятствием. Она помогает снизить риск травм и повреждений, но не исключает сам контакт и не отменяет визуальный контроль за движением ворот.
В зависимости от конструкции ворот, режима управления и условий объекта кромку применяют вместе с фотоэлементами, фотолинейкой, ограничением усилия и другими устройствами безопасности.
Подробнее о бесконтактном контроле проёма читайте в материале «Фотоэлементы безопасности для ворот и шлагбаумов».
Что проверить перед покупкой
- тип и модель секционных ворот;
- ширину полотна;
- форму и состояние нижнего резинового профиля;
- модель привода и блока управления;
- наличие входа для подключения устройства безопасности;
- способ передачи сигнала с подвижного полотна;
- состав комплекта и необходимость дополнительных деталей;
- условия эксплуатации: гараж, склад, мойка, производство или улица;
- возможность последующей проверки и обслуживания системы.
Если нижний уплотнитель поврежден, затвердел, деформирован или не подходит для установки датчиков, одной замены электроники недостаточно. Сначала нужно восстановить рабочую часть нижнего края полотна.
Если вы не уверены, какая кромка подойдет к секционным воротам, получите консультацию. Специалист БРАМИ проверит конструкцию полотна, нижний профиль, автоматику и условия подключения.
Почему важна совместимость с блоком управления
Блок управления должен принимать сигнал от выбранной системы безопасности и выполнять нужную реакцию. Даже исправный комплект не будет работать правильно, если подключен к неподходящему входу, неправильно настроен или не поддерживается установленной автоматикой.
Перед покупкой нужно проверить схему подключения и логику входа безопасности. В зависимости от оборудования автоматика может выполнять остановку, реверс или блокировку движения при неисправности цепи.

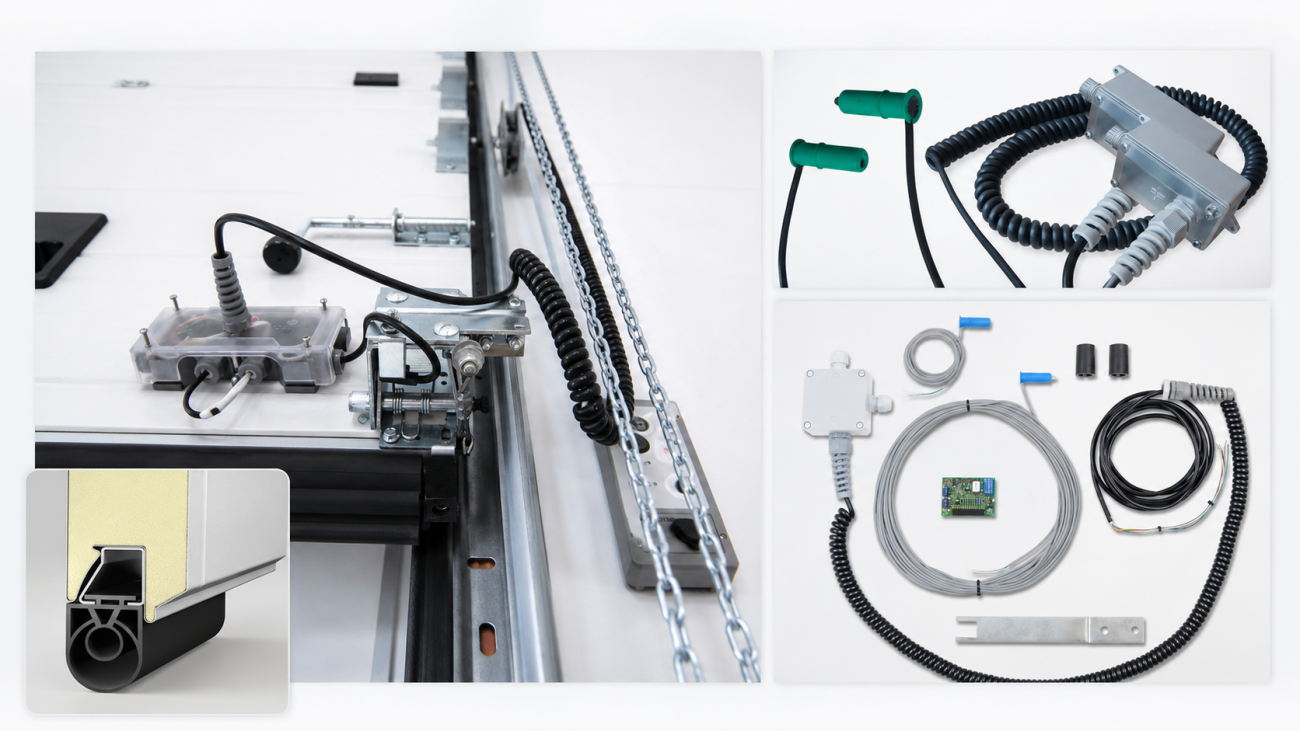

Что входит в систему
Состав зависит от принципа работы и модели оборудования. Для монтажа могут потребоваться:
- передатчик и приемник оптической системы;
- пневматический датчик;
- трубка безопасности нужной длины;
- нижний резиновый профиль;
- передающий и приемный модули;
- кабель и элементы подключения;
- крепеж и защитные детали;
- совместимый вход или дополнительный модуль блока управления.
Нельзя считать, что название комплекта автоматически означает полную готовность к монтажу на любые ворота. Перед заказом нужно проверить, какие компоненты уже установлены и что потребуется дополнительно.
Как проходит монтаж и настройка
- проверяется конструкция ворот и состояние нижнего профиля;
- определяется подходящий тип кромки;
- сверяется совместимость с блоком управления;
- датчики или трубка устанавливаются в нижний уплотнитель;
- организуется передача сигнала с подвижного полотна;
- система подключается к входу безопасности;
- настраивается реакция автоматики;
- выполняется проверка срабатывания по всей ширине ворот.
Проверять кромку только в одной точке недостаточно. Нижний профиль должен корректно реагировать на контакт в разных участках полотна, включая края и центральную часть.

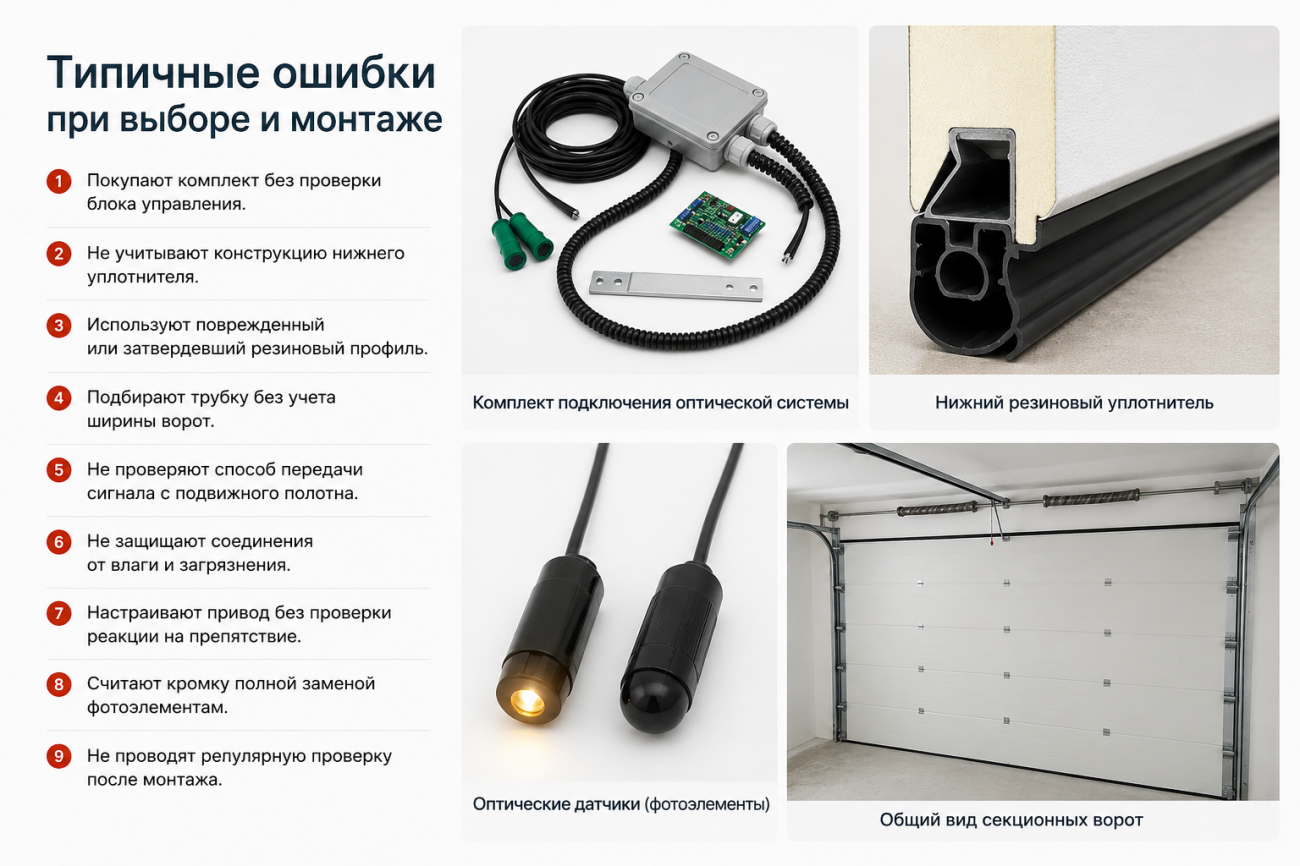

Типичные ошибки при выборе и монтаже
- покупают комплект без проверки блока управления;
- не учитывают конструкцию нижнего уплотнителя;
- используют поврежденный или затвердевший резиновый профиль;
- подбирают трубку без учета ширины ворот;
- не проверяют способ передачи сигнала с подвижного полотна;
- не защищают соединения от влаги и загрязнения;
- настраивают привод без проверки реакции на препятствие;
- считают кромку полной заменой фотоэлементам;
- не проводят регулярную проверку после монтажа.
Признаки неисправности кромки
- ворота не закрываются и блок управления показывает ошибку цепи безопасности;
- полотно закрывается, но не реагирует на деформацию нижнего профиля;
- ворота останавливаются или возвращаются без видимого препятствия;
- система работает только после повторной команды;
- неисправность появляется после дождя, мойки или перепада температуры;
- нижний уплотнитель поврежден или деформирован;
- срабатывание зависит от места нажатия на профиль.
Такие признаки не всегда означают неисправность датчика. Причина может быть в уплотнителе, трубке, оптическом канале, соединениях, питании, передающем модуле, кабеле или настройках блока управления.

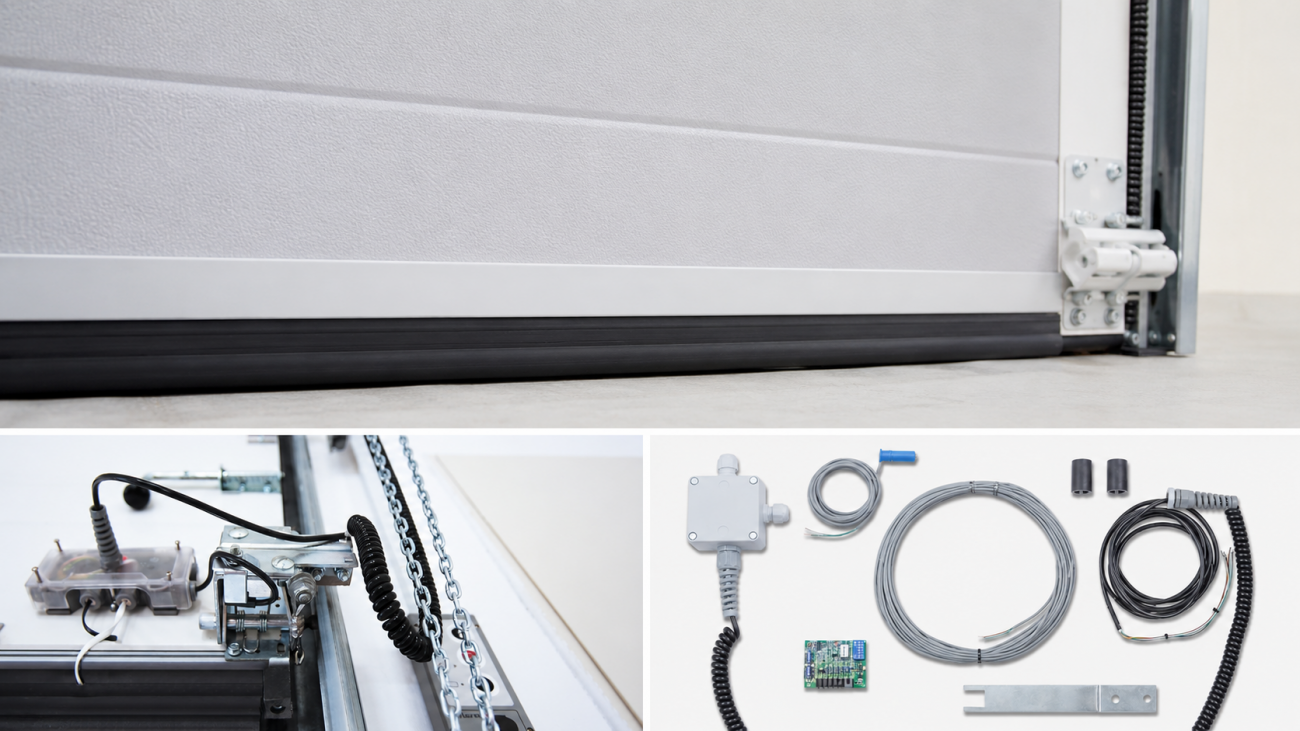

Обслуживание кромки безопасности
Кромку безопасности необходимо периодически проверять вместе с автоматикой ворот. Частота проверки зависит от модели оборудования, интенсивности работы и условий эксплуатации.
- очищайте нижний резиновый профиль от грязи, песка, льда и других загрязнений;
- проверяйте уплотнитель на разрывы, затвердевание, потерю эластичности и деформацию;
- осматривайте датчики, трубку, кабели, соединения и передающие модули;
- проверяйте отсутствие влаги и коррозии в корпусах и местах подключения;
- контролируйте срабатывание в центральной части и по краям полотна;
- убеждайтесь, что после срабатывания автоматика выполняет предусмотренную реакцию.
После ремонта полотна, замены нижнего уплотнителя, настройки привода, перебоев в работе или вмешательства в блок управления необходимо повторно проверить кромку по всей ширине ворот.
Если ворота не реагируют на препятствие, самопроизвольно останавливаются или показывают ошибку цепи безопасности, эксплуатацию в автоматическом режиме следует прекратить до диагностики.
Что важно для частного гаража
В частном гараже кромка особенно полезна, если воротами пользуются несколько членов семьи, в проеме могут находиться дети, животные, велосипеды или предметы, а закрытие выполняется автоматически.
При выборе нужно проверить, поддерживает ли установленный привод подключение устройства безопасности. Если ворота уже эксплуатируются, дополнительно оценивают состояние нижнего профиля и возможность дооснащения без замены полотна.
Что важно для корпоративного объекта
На складе, производстве, автомойке, парковке или в сервисной зоне ворота работают чаще, а в проеме могут находиться автомобили, погрузчики, тележки и сотрудники. Здесь особенно важны регулярная проверка кромки и понятная реакция автоматики при срабатывании.
Для корпоративного объекта систему нужно рассматривать вместе с фотоэлементами, сигнальной лампой, постом управления и другими устройствами безопасности. Состав оборудования зависит от конструкции ворот и сценария движения на объекте.
Монтаж, диагностика и сервис
БРАМИ подбирает и устанавливает устройства безопасности для секционных ворот, проверяет совместимость с автоматикой и настраивает реакцию блока управления. Работа выполняется для частных и корпоративных клиентов.
Если кромка уже установлена, но работает нестабильно, проводится диагностика нижнего профиля, датчиков, трубки, соединений, передачи сигнала и блока управления. Для проверки можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Кромка безопасности и оптосенсор — это одно и то же?
Оптосенсор является одним из вариантов построения кромки безопасности. Он контролирует инфракрасный луч внутри нижнего профиля. В других системах может использоваться пневматическая трубка и датчик.
Кромка нужна только для промышленных ворот?
Нет. Ее можно использовать и на бытовых секционных воротах, если автоматика и конструкция полотна поддерживают подключение такой системы.
Можно ли установить кромку на готовые ворота?
Можно, если нижний профиль подходит для размещения компонентов, а блок управления поддерживает подключение устройства безопасности. Возможность дооснащения нужно проверять по конкретным воротам.
Кромка заменяет фотоэлементы?
Нет. Кромка реагирует на деформацию нижнего профиля, а фотоэлементы контролируют пересечение луча в проеме. Устройства выполняют разные задачи.
Почему ворота не закрываются после установки кромки?
Причина может быть в разомкнутой цепи безопасности, неправильном подключении, настройках блока управления, неисправности датчика или отсутствии сигнала от передающего модуля.
Почему кромка срабатывает без препятствия?
Нужно проверить нижний профиль, трубку или оптический канал, соединения, питание, влагу, крепление компонентов и настройки блока управления.
Как проверить работу кромки?
Срабатывание проверяют при закрытии ворот в нескольких точках по ширине нижнего профиля. После контакта автоматика должна выполнить предусмотренную настройками реакцию.
