Индукционная петля для шлагбаума: выбор и монтаж
Что такое индукционная петля
Индукционная петля, которую в разговорной речи часто называют магнитной, состоит из проводного контура, уложенного в дорожное покрытие, и электронного детектора. Когда автомобиль оказывается над контуром, металлическая масса транспортного средства изменяет его индуктивность. Детектор фиксирует это изменение и передаёт сигнал блоку управления шлагбаумом, воротами или системой контроля доступа.
В зависимости от схемы подключения и настроек автоматики сигнал петли можно использовать для открытия проезда, контроля присутствия автомобиля, блокировки опускания стрелы или выполнения других предусмотренных алгоритмов.
Какие задачи решает индукционная петля
Назначение петли зависит от места установки, количества контуров, настроек детектора и возможностей блока управления. В составе системы контроля проезда она может использоваться для следующих задач:
- передавать контроллеру сигнал о появлении автомобиля в зоне проезда;
- автоматически запускать открытие шлагбаума или ворот при обнаружении транспортного средства, если такой сценарий поддерживает автоматика;
- передавать сигнал занятости зоны, который контроллер может использовать для блокировки опускания стрелы;
- сообщать системе об освобождении зоны, после чего автоматика может выполнить закрытие по настроенной логике;
- управлять светофором или другим внешним устройством через предусмотренный выход блока управления;
- контролировать отдельные зоны въезда и выезда при использовании нескольких контуров.
Не каждая автоматика поддерживает все перечисленные сценарии. До монтажа необходимо определить задачу петли и проверить доступные входы, выходы и алгоритмы установленного блока управления.
Где применяются индукционные петли
- на автоматических шлагбаумах во дворах и на парковках;
- на въездах складов, производств и логистических объектов;
- на КПП и территориях с контролируемым доступом;
- перед откатными и распашными воротами;
- на подземных и многоуровневых паркингах;
- на автомойках, сервисах и погрузочных площадках;
- на объектах, где выезд должен открываться без пульта или участия охраны.
Для частного участка петля нужна реже, чем пульт или кнопка. Ее устанавливают, если требуется автоматический выезд, открытие при подъезде автомобиля или контроль транспорта в зоне движения стрелы или ворот.
Не уверены, нужна ли петля для автоматического открытия, контроля присутствия автомобиля или защиты зоны движения стрелы? Специалист БРАМИ проверит модель шлагбаума или привода ворот, возможности блока управления, дорожное покрытие, тип транспорта и необходимый сценарий работы.
Это поможет определить количество контуров, выбрать одно- или двухканальный детектор и подготовить корректную схему монтажа.
Чем петля отличается от пульта и системы доступа
Пульт, ключ-кнопка, карта или телефон передают разрешенную пользователем команду. Индукционная петля реагирует на присутствие автомобиля автоматически. Это удобно там, где водитель должен проехать без выхода из машины и обращения к охране.
Петля обнаруживает транспорт, но сама по себе не определяет, имеет ли водитель право на въезд. На контролируемых объектах ее используют вместе с пультом, считывателем, распознаванием номера, домофоном или постом охраны.

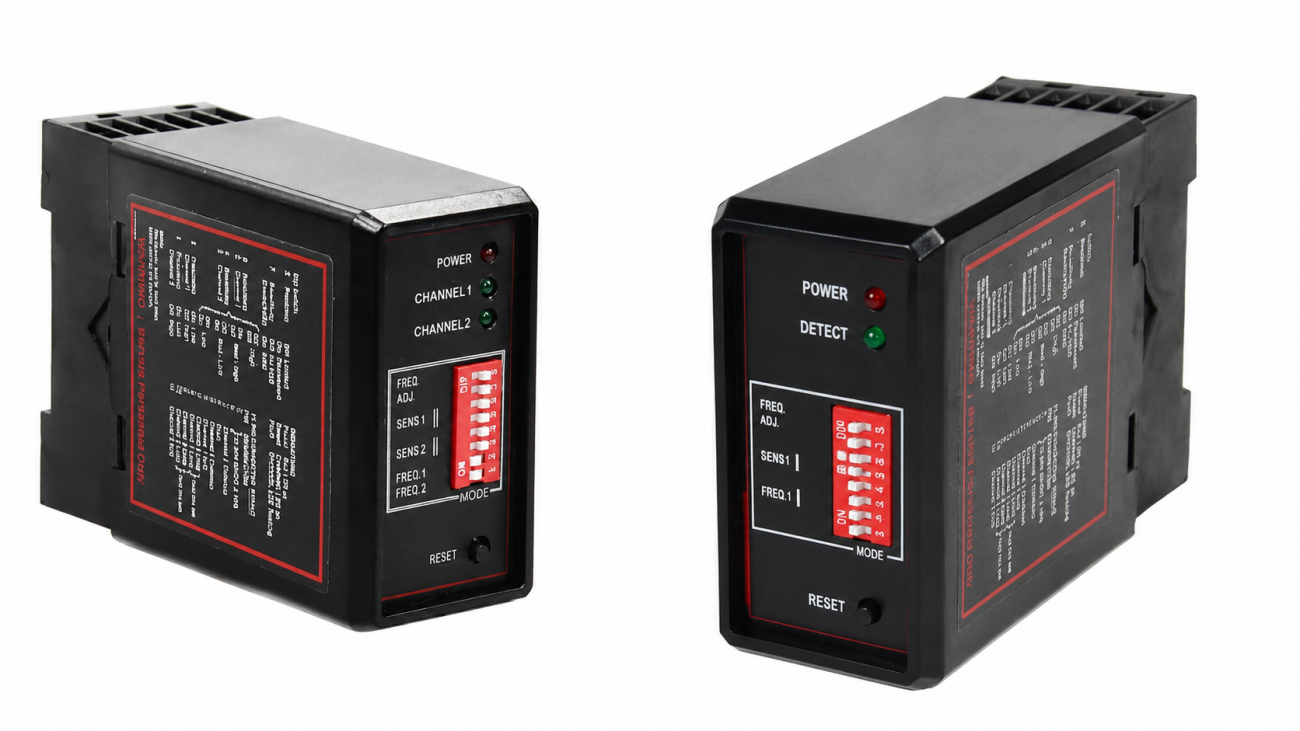

Одноканальный и двухканальный детектор
Одноканальный детектор
Одноканальный детектор работает с одной индукционной петлей. Его выбирают для контроля одной зоны: например, для обнаружения автомобиля перед шлагбаумом или контроля транспорта под стрелой.
Для такой схемы можно рассмотреть одноканальный магнитный датчик CAME 009SMA. Перед заказом нужно проверить питание, схему подключения и совместимость с установленным оборудованием.
Двухканальный детектор
Двухканальный детектор обрабатывает сигналы от двух петель. Такая схема применяется, если нужно контролировать две зоны, разделить въезд и выезд или реализовать более сложную последовательность команд.
Два канала сами по себе не гарантируют определение направления движения. Результат зависит от расположения контуров, настроек детектора и логики блока управления.
Чем магнитная петля отличается от фотоэлементов
Магнитная петля и фотоэлементы выполняют разные функции. Петля обнаруживает транспортное средство над дорожным контуром. Фотоэлементы контролируют пересечение инфракрасного луча между передатчиком и приемником.
- петля применяется для обнаружения автомобиля;
- фотоэлементы контролируют препятствие в заданной зоне;
- петля не предназначена для обнаружения пешеходов;
- фотоэлементы могут реагировать на человека, автомобиль, велосипед, тележку или другой объект, пересекающий луч;
- в одной системе петля и фотоэлементы могут выполнять разные задачи.
Магнитную петлю нельзя считать универсальной заменой фотоэлементам. При проектировании проезда нужно учитывать автомобили, пешеходов, велосипедистов и другие возможные препятствия рядом со стрелой или воротами.
Что проверить перед заказом
- какую задачу должна выполнять петля: открытие, удержание, закрытие или контроль присутствия;
- какой блок управления установлен на шлагбауме или воротах;
- поддерживает ли автоматика подключение внешнего детектора;
- нужна одна зона обнаружения или две;
- какие типы автомобилей пользуются проездом;
- из какого материала выполнено дорожное покрытие;
- можно ли подготовить канал и герметично уложить контур;
- где пройдет кабель от петли до детектора;
- есть ли рядом металлические конструкции и инженерные коммуникации;
- планируется ли ремонт или замена дорожного покрытия.
Если вы не уверены, какая схема подойдет для объекта, получите консультацию. Специалист БРАМИ уточнит тип шлагбаума или ворот, назначение петли, устройство проезда и возможности блока управления.
Почему важно состояние дорожного покрытия
Контур размещается в дорожном покрытии, поэтому состояние основания влияет на надежность монтажа. Трещины, подвижный асфальт, разрушенный бетон и попадание воды могут повредить провод или нарушить герметичность канала.
Если на объекте планируется укладка асфальта, бетонирование или ремонт проезда, монтаж петли лучше согласовать с дорожными работами. Установка в готовое покрытие также возможна, но требует подготовки канала, укладки провода и надежной герметизации.
Размер контура, количество витков и способ прокладки выбирают по инструкции конкретного детектора, ширине проезда, типу транспорта и условиям объекта. Универсальной схемы для всех въездов нет.
Как проходит монтаж магнитной петли
- определяется задача и зона обнаружения автомобиля;
- проверяются блок управления и схема подключения;
- контур размечается с учетом проезда и инструкции детектора;
- в покрытии подготавливается канал для провода;
- провод укладывается и выводится к электронному детектору;
- канал очищается и герметизируется;
- детектор подключается к автоматике и настраивается;
- система проверяется на реальных автомобилях во всех рабочих режимах.
Подбор и монтаж петли можно включить в комплекс работ по установке и настройке шлагбаума. Это позволяет заранее согласовать расположение тумбы, стрелы, зоны остановки автомобиля и контура в дорожном покрытии.
Какие ошибки вызывают нестабильную работу
- неправильно выбраны размеры или расположение контура;
- не учтены требования конкретного детектора;
- в покрытии оставлены ненадежные соединения провода;
- канал плохо герметизирован и в него попадает вода;
- провод поврежден во время укладки или ремонта покрытия;
- не учтены металлические конструкции рядом с петлей;
- неправильно настроена чувствительность детектора;
- система проверена только на одном типе автомобиля;
- петля подключена без проверки логики работы шлагбаума или ворот.
Слишком высокая чувствительность может вызывать нежелательные срабатывания, а слишком низкая — пропуск транспорта с меньшей металлической массой. Настройку проверяют на тех автомобилях, которые реально пользуются проездом.
Что учитывать на частном объекте
На частном участке петлю обычно используют для автоматического выезда, открытия ворот при подъезде или контроля автомобиля в зоне движения. Перед монтажом стоит определить, дает ли такая схема реальное удобство или задачу проще решить пультом, кнопкой либо другим устройством управления.
Если через проезд регулярно проходят люди, систему нужно дополнять устройствами, контролирующими не только транспорт. Состав оборудования зависит от конструкции ворот или шлагбаума и условий участка.
Что учитывать на корпоративном объекте
На парковке, складе, КПП или производственной территории нужно заранее описать весь сценарий движения: где автомобиль останавливается, как получает доступ, когда открывается шлагбаум, какая зона должна оставаться свободной и в какой момент разрешается закрытие.
Для нескольких полос, встречных потоков или большого количества пользователей могут потребоваться несколько петель, двухканальные детекторы, светофоры и интеграция с системой контроля доступа. Такую схему нужно проектировать целиком, а не собирать из отдельных аксессуаров без общей логики.
Диагностика и обслуживание
Если петля перестала обнаруживать автомобиль, срабатывает без транспорта или работает нестабильно, причина может быть в повреждении контура, кабеле, попадании влаги, настройке чувствительности, детекторе, питании или блоке управления.
Для диагностики проверяют целостность петли и соединительного кабеля, питание, контакты, настройки детектора и реакцию автоматики. Если проблема появилась после ремонта асфальта, прокладки коммуникаций или других дорожных работ, необходимо исключить механическое повреждение контура.
БРАМИ работает с частными и корпоративными клиентами, выполняет подбор, монтаж, настройку и обслуживание автоматики. Для проверки неисправной системы можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Магнитная и индукционная петля — это одно и то же?
В системах управления проездом этими названиями обычно обозначают одно устройство: проводной контур в дорожном покрытии, подключённый к электронному детектору. Технически более точное название — индукционная петля. Выражение «магнитная петля» часто используют в разговорной речи и поисковых запросах.
Можно ли установить петлю на работающий шлагбаум?
Можно, если блок управления поддерживает подключение детектора, а состояние дорожного покрытия позволяет правильно уложить контур и кабель.
Петля обнаруживает человека?
Нет. Она предназначена для обнаружения металлической массы транспортного средства. Для контроля людей и других препятствий используют отдельные устройства безопасности.
Можно ли петлей заменить фотоэлементы?
Не всегда. Петля обнаруживает автомобиль, а фотоэлементы контролируют пересечение луча. В одной системе эти устройства могут выполнять разные функции.
Зачем нужен двухканальный детектор?
Он работает с двумя петлями и позволяет контролировать две зоны или реализовать более сложную схему въезда и выезда, если ее поддерживает система управления.
Почему петля срабатывает без автомобиля?
Причина может быть в повреждении провода, попадании влаги, неправильной чувствительности, нестабильном соединении, внешних помехах или неисправности детектора.
Будет ли индукционная петля обнаруживать мотоцикл?
Это зависит от геометрии и расположения контура, количества витков, чувствительности детектора и металлической массы транспортного средства. Если через проезд регулярно движутся мотоциклы, это необходимо учесть при проектировании петли и обязательно проверить систему на реальном транспорте после настройки.
Можно ли уложить петлю самостоятельно?
Ошибка в размерах, количестве витков, укладке, герметизации или подключении может потребовать повторного вскрытия дорожного покрытия. Для надежной работы лучше поручить монтаж специалистам.
Нужно подобрать или установить индукционную петлю для шлагбаума или ворот? Оставьте заявку — специалист БРАМИ проверит автоматику, сценарий проезда, дорожное покрытие и тип транспорта, после чего предложит подходящий детектор и схему монтажа.
