Концевые профили ALUTECH - как выбрать нижнюю планку под задачу, полотно и условия эксплуатации

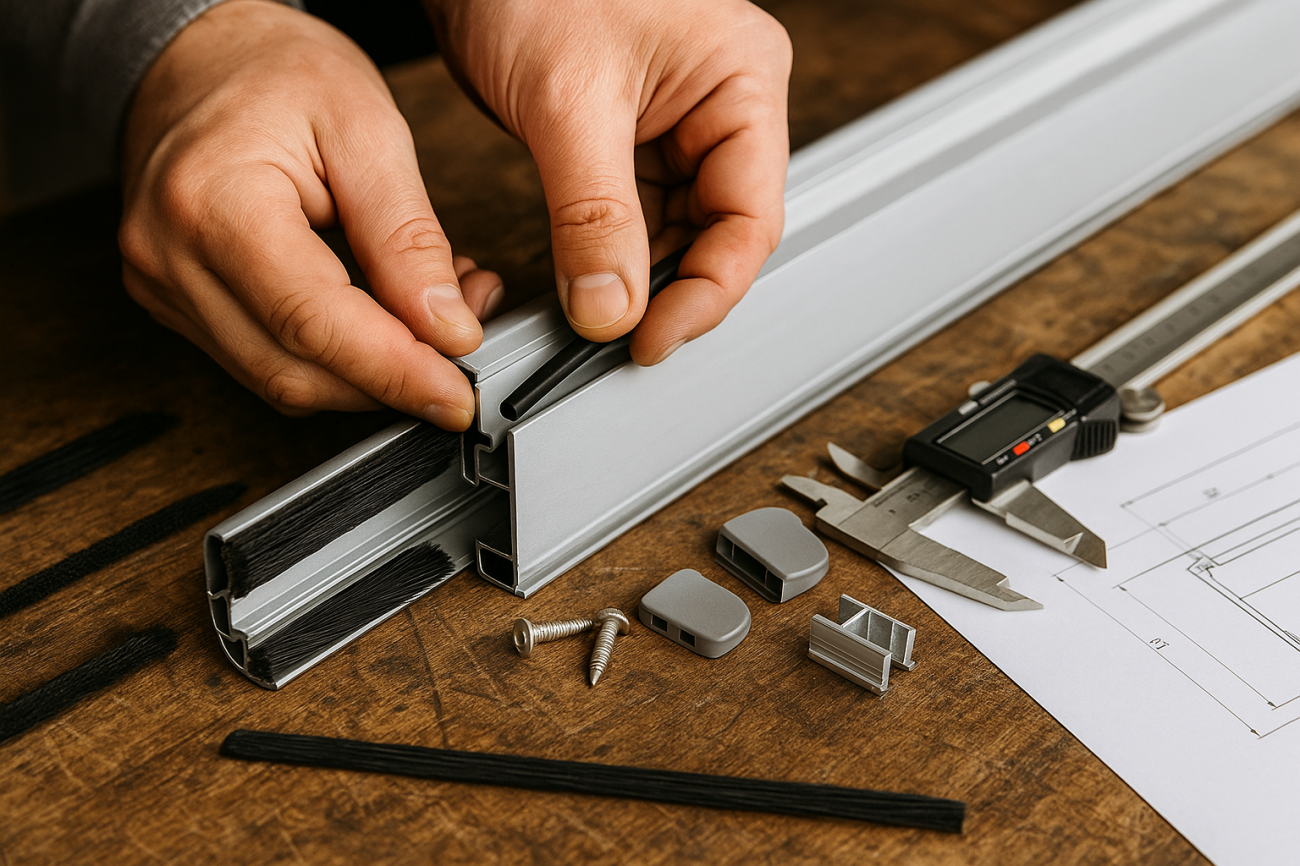

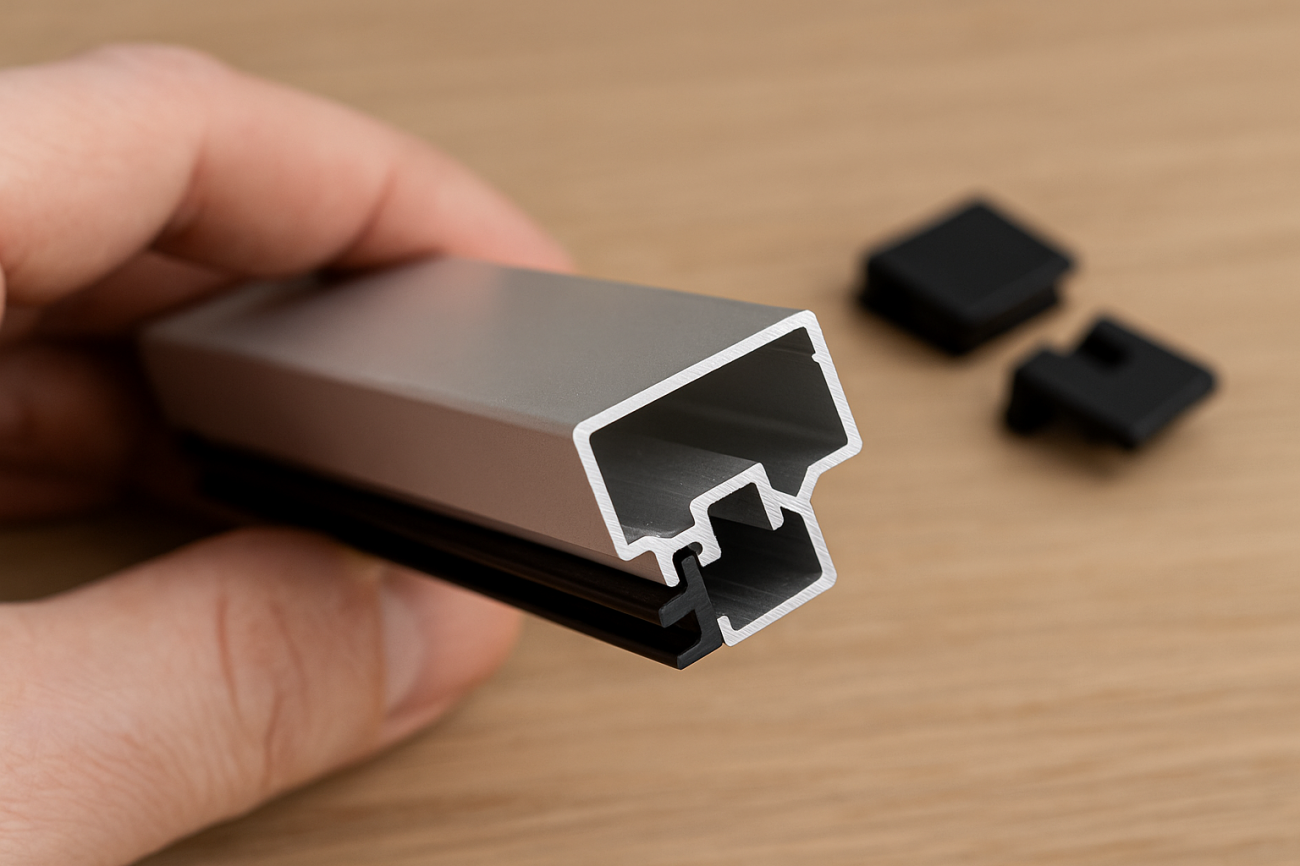

Концевой профиль - это нижняя планка полотна роллеты. Он увеличивает жёсткость, отвечает за герметичность кромки и служит базой для уплотнителей, скрытых упоров и замков. В официальных материалах ALUTECH подчёркивается: тип нижней планки выбирают по габариту ламели полотна, размерам проёма и используемому запиранию. Часть профилей может комплектоваться ключевыми или ручными замками, а также работать со скрытыми стопорами.
Линейки и назначение
- Универсальные концевые профили - экструдированный алюминий, допускают установку резиновых или щеточных вставок и работу со скрытыми упорами SPT. Базовое решение для бытовых и коммерческих роллет.
- Замковые профили - специально подготовленная нижняя планка под ригельный замок RL (установка изнутри или снаружи) и ручной ригель SL либо под замок, монтируемый в нижнюю планку. Такая интеграция повышает взломостойкость без навесных аксессуаров. Подробнее о подборе комплектующих
- Соединительные (joint) профили - позволяют поднять замковую планку на 2-3 ламели выше, если требуется. Для малых ламелей применяется универсальный профиль KPU40/R.
- Вставки и дополнительные элементы - резиновые/щеточные уплотнители для тихого хода и защиты от продувания, а также стопоры SPT/ST для защиты от полного неуправляемого наматывания полотна в короб.
Распространённые семейства концевых профилей
Ниже - обзор популярных серий и где они применяются. Конкретная привязка к ламели и проёму выполняется по каталогу и программам подбора.
| Серия концевого профиля | Типовые области применения | Ключевые примечания |
|---|---|---|
| ES9×45 семейство: ES9×45, ES9×45R, ES9×45I, ES9×45RI, версии /eco | «Малые» ламели 8,5-11 мм: AR/40(N), ARH/40(N), AER44m/S, AER44/S, PD/39N, PD/45N, AR/377(N), AR/39(N), AR/41(N), AR/41T(N), AR/45(N), ARH/37S(N), PD/55m(N), AR/55m(N) | Совместимо с KPU40/R для подъёма замка на 2-3 ламели при необходимости; доступны эконом-версии /eco |
| ESL9×50 семейство: ESL9×50, ESL9×50I, версии /eco | Ряд ламелей малой/средней высоты, в т.ч. AER42 и близкие по габариту | Опция с индексом «I» - модификация с совместимой вставкой |
| ESU13×52, ESU13×52I | Полотна с ламелями порядка 55 мм: AR/55, AR/55N, ARH/55, ARH/55N, AER55/S | Официально допускается выбор для указанных профилей 55-й серии |
| ES14×51 семейство: ES14×51, ES14×51I | Полотна средней высоты, когда требуется повышенная жёсткость кромки и вставка | Широко используемая серия для проёмов с повышенной нагрузкой |
| ESU/77I и прочие «крупные» | Роллетные ворота и полотна с ламелью ~77 мм | Повышенная жёсткость и масса; подбирается по каталогу под конкретный профиль 77 мм |
Как выбрать нижнюю планку под полотно
- Определите ламель - серия и высота. Это база для совместимости. Для «малых» ламелей используйте семействo ES9×45 и ESL9×50, для 55 мм - ESU13×52 или ES14×51, для 77 мм - профиль уровня ESU/77I.
- Проверьте функции - нужна ли подготовка под RL/SL, какой тип уплотнения (резина или щётка), требуются ли скрытые упоры SPT/ST.
- Учтите габариты проёма - ширина и высота влияют на выбор жёсткости нижней кромки и необходимость усиленной планки. Роллеты ALUTECH
- Если нужен замок выше низа - применяйте KPU40/R как актуальный универсальный joint-профиль для малых ламелей. Поднимать замковую планку более чем на 2-3 ламели не рекомендуется.
Уплотнители и аксессуары
- Резиновая вставка - уплотнение и снижение продувания, актуально для улицы и сквозняков.
- Щёточная вставка - мягкое касание на неровных порогах и снижение шума скольжения.
- SPT/ST стопоры - защита от полного неуправляемого наматывания полотна в короб, рекомендуются при интенсивной эксплуатации.
Типовые ошибки и как их избежать
- Несоответствие высоты - нижняя планка должна соответствовать «шагу» ламели. Пользуйтесь таблицами совместимости.
- Неверный профиль под замок - замки RL/SL ставят в специально подготовленные замковые профили, а не в универсальные без посадок.
- Отсутствие уплотнителя - экономия на вставке приводит к шуму и продуванию.
- Неправильный подъём замковой планки - при необходимости используйте KPU40/R и не поднимайте более чем на 2-3 ламели.
Краткая памятка по выбору
| Сценарий | Рекомендации по серии | Дополнительно |
|---|---|---|
| Окно/витрина с малой ламелью, акцент на тишину | ES9×45 или ESL9×50 с резиновой или щёточной вставкой | Для замка используйте замковую версию и при необходимости KPU40/R |
| Широкий проём, ламель 55 мм | ESU13×52 или ES14×51 | Проверяйте жёсткость кромки и вставку под условия объекта |
| Роллетные ворота, ламель ~77 мм | ESU/77I и аналоги для 77-й серии | Подбирайте строго по каталогу под профиль полотна |
| Нужна механическая фиксация полотна | Замковый профиль под RL/SL | Расположение замка продумайте заранее, при подъёме используйте KPU40/R |
Итог
Концевые профили ALUTECH - это целая линейка решений: от универсальных ES9×45 и ESL9×50 до более жёстких ES14×51 и ESU13×52 для 55-й серии, а также профили уровня ESU/77I для ворот. При наличии замка применяются специализированные замковые профили и, при необходимости, joint-профиль KPU40/R. Выбор выполняем по ламели, размерам проёма и требуемым функциям уплотнения и запирания. Такой подход обеспечивает тихий ход, герметичность и долгий ресурс нижней кромки и полотна в целом. Свяжитесь с нами
