Датчик калитки секционных ворот: зачем нужен
Если в полотне секционных ворот предусмотрена встроенная калитка, перед запуском электропривода она должна быть закрыта. Для контроля ее положения используется специальный датчик. При открытой калитке он передает соответствующий сигнал системе управления, которая блокирует движение ворот.
Если датчик неисправен или неправильно установлен, автоматика может перестать запускаться даже при закрытой калитке. Поэтому при диагностике важно проверить не только сам датчик, но и положение двери, электрические соединения и настройки блока управления.

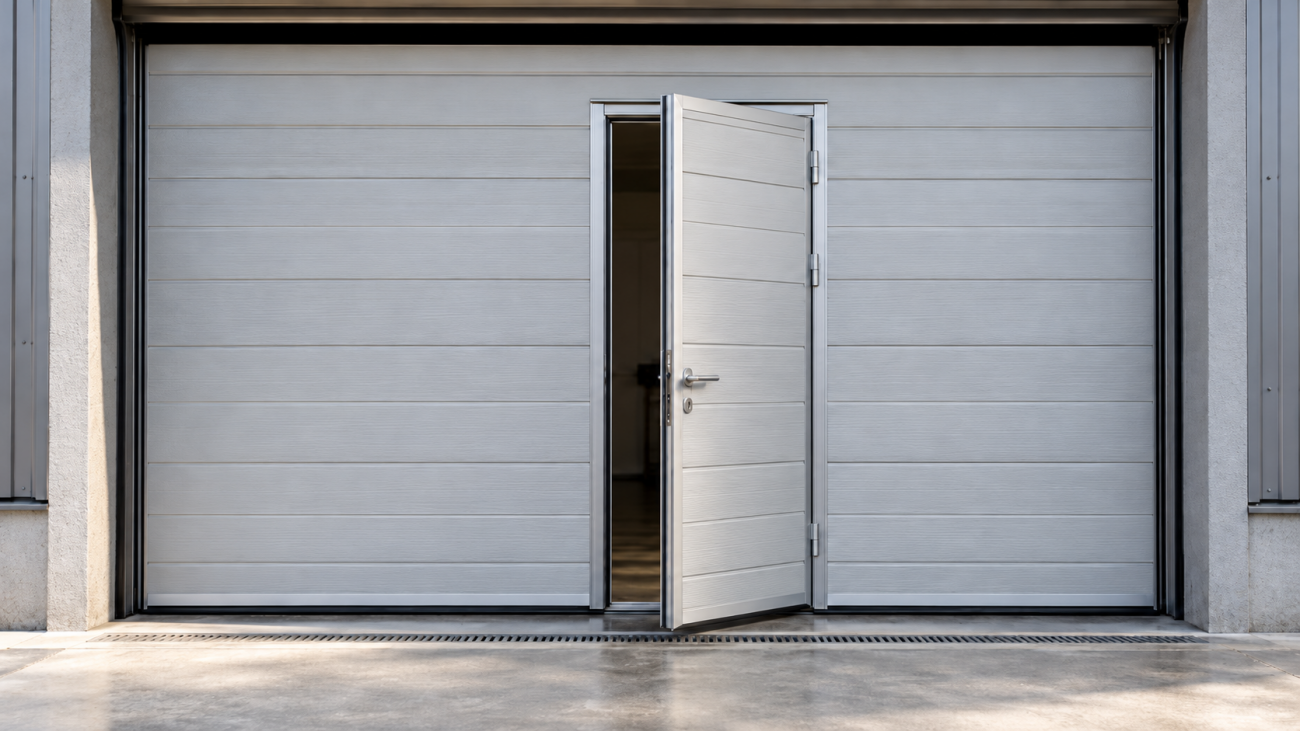

Зачем нужен датчик открытой калитки
Встроенная калитка позволяет входить в гараж, склад или производственное помещение без полного подъема секционных ворот. Но при открывании основного полотна калитка перемещается вместе с ним.
Если запустить привод с открытой калиткой, ее створка может задеть проем, направляющие или другие элементы конструкции. Это создает риск повреждения ворот и опасную ситуацию для людей.
Датчик положения калитки решает конкретную задачу: сообщает автоматике, закрыта встроенная дверь или нет. Если система получает сигнал об открытой калитке, запуск привода блокируется.
Конструкция датчика, способ установки и схема подключения зависят от производителя ворот и установленной автоматики.
Как работает датчик калитки
В секционных воротах применяются в том числе магнитные бесконтактные датчики. Они определяют положение калитки по взаимному расположению магнита и считывателя.
Например, в системе DoorHan WDKIT магнит устанавливается на створку калитки, а считыватель — на профиль ворот. Когда калитка закрыта, элементы располагаются друг напротив друга и система получает сигнал, соответствующий закрытому положению.
При открывании калитки магнит удаляется от считывателя, состояние контакта изменяется, и блок управления запрещает запуск привода.
В комплекте DoorHan WDKIT предусмотрен нормально замкнутый контакт (NC). При закрытой калитке контакт замкнут, при открытой — размыкается. У других устройств схема подключения может отличаться, поэтому ориентироваться нужно на инструкцию конкретного датчика и блока управления.
Почему ворота не открываются при открытой калитке
Если калитка открыта, а секционные ворота не реагируют на команду с пульта или кнопки, это может быть нормальной работой системы безопасности.
Блок управления получает сигнал от датчика и не разрешает запуск двигателя. После правильного закрытия калитки цепь датчика возвращается в штатное состояние, и автоматика может выполнять команды при отсутствии других блокировок.
Если калитка уже закрыта, но ворота по-прежнему не запускаются, необходимо определить, почему система продолжает воспринимать ее как открытую.
Калитка закрыта, а ворота не работают: возможные причины
Если неисправность появилась после использования калитки, сначала стоит проверить ее положение и систему контроля закрытия. Отсутствие реакции автоматики не всегда означает поломку электропривода.
- Калитка закрыта не полностью, замок или защелка мешают правильному прилеганию створки.
- Магнит и считыватель сместились относительно друг друга.
- Из-за провисания калитки изменилось положение датчика.
- Поврежден соединительный кабель.
- Ослабло или окислилось электрическое соединение.
- Поврежден сам датчик или его ответный элемент.
- После ремонта неправильно подключена цепь безопасности.
- На блоке управления присутствует другая ошибка, не связанная с калиткой.
Ни один из этих признаков не подтверждает неисправность самого датчика без проверки. Перед заменой нужно определить, какой сигнал получает блок управления и что препятствует запуску.

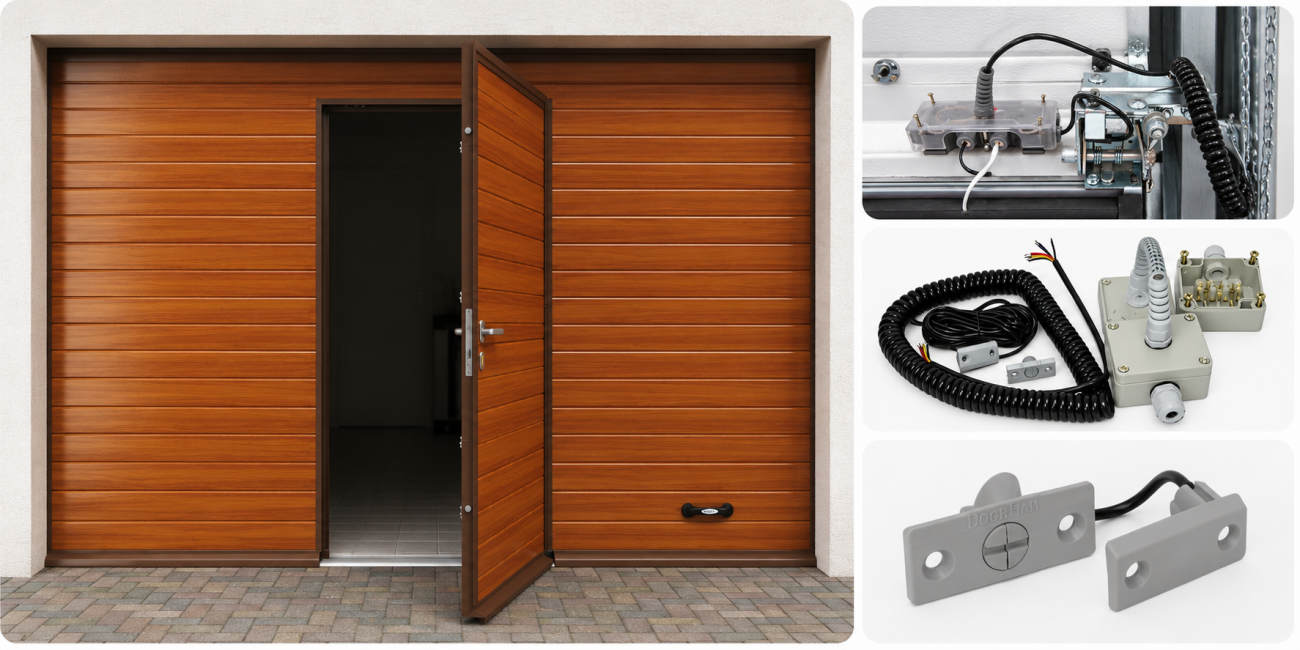

Что проверить в первую очередь
Если ворота не запускаются после закрытия калитки, начните с проверки ее фактического положения. Не нужно сразу разбирать привод или менять настройки платы.
- Убедитесь, что калитка полностью закрыта.
- Проверьте, не мешает ли замок или защелка правильному закрыванию.
- Посмотрите, нет ли заметного провисания створки.
- Проверьте, не смещены ли видимые элементы датчика.
- Убедитесь, что кабель не пережат и не имеет внешних повреждений.
- Проверьте состояние доступных креплений.
- Если блок управления имеет диагностическую индикацию, определите состояние соответствующего входа по инструкции.
Если после правильного закрытия калитки автоматика не восстанавливает работу, требуется диагностика электрической цепи. Перед проверкой проводки и соединений питание оборудования необходимо отключить.
Почему датчик перестает определять закрытую калитку
Магнитная система зависит от правильного взаимного положения своих элементов. Если створка калитки провисла, изменилось положение ответной части или ослабло крепление датчика, сигнал может перестать соответствовать фактическому состоянию двери.
Например, калитка визуально закрыта, но магнит находится дальше от считывателя, чем допускает конструкция устройства. В результате блок управления продолжает блокировать привод.
В такой ситуации нужно проверить геометрию калитки и правильность установки элементов. Если причиной стало провисание двери, одна лишь перестановка датчика может временно восстановить работу, но не устранит механическую неисправность.

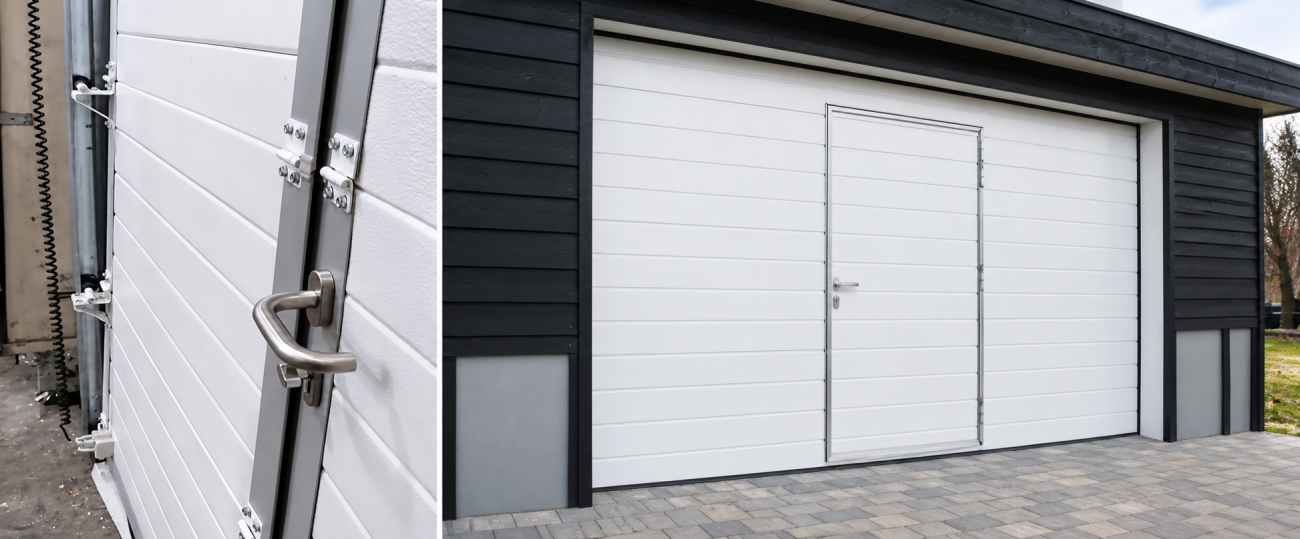

Почему важен соединительный кабель
Встроенная калитка находится непосредственно в полотне секционных ворот. При подъеме ворот закрепленные на полотне элементы перемещаются вместе с ним.
Поэтому подключение датчика должно учитывать движение основного полотна. В отдельных системах применяются специальные соединительные кабели и клеммные коробки.
Например, комплект DoorHan WDKIT предусматривает датчик, соединительный кабель и клеммные коробки для подключения к блоку управления.
Если кабель проложен неправильно, при работе ворот он может натягиваться, перегибаться или повреждаться. Это приводит к нестабильному электрическому контакту и ошибкам автоматики.
При диагностике необходимо проверить не только участок рядом с датчиком, но и предусмотренную схему соединения с блоком управления.
Датчик DoorHan DK и комплект WDKIT
Для секционных ворот DoorHan предусмотрены устройства контроля открытой калитки. При выборе важно различать отдельный датчик и комплект для его установки и подключения.
В каталоге комплектующих DoorHan для секционных ворот БРАМИ представлен датчик открытой калитки DK.
DoorHan также выпускает комплект WDKIT с магнитным бесконтактным датчиком и элементами подключения к автоматике.
Если требуется заменить поврежденный датчик, не всегда нужен полный комплект. Но если система устанавливается впервые или повреждены соединительные элементы, состав необходимых деталей будет другим.
Перед заказом нужно проверить модель ворот, установленный датчик, схему подключения и комплектность выбранного изделия. Считать DK и WDKIT полностью взаимозаменяемыми без проверки нельзя.

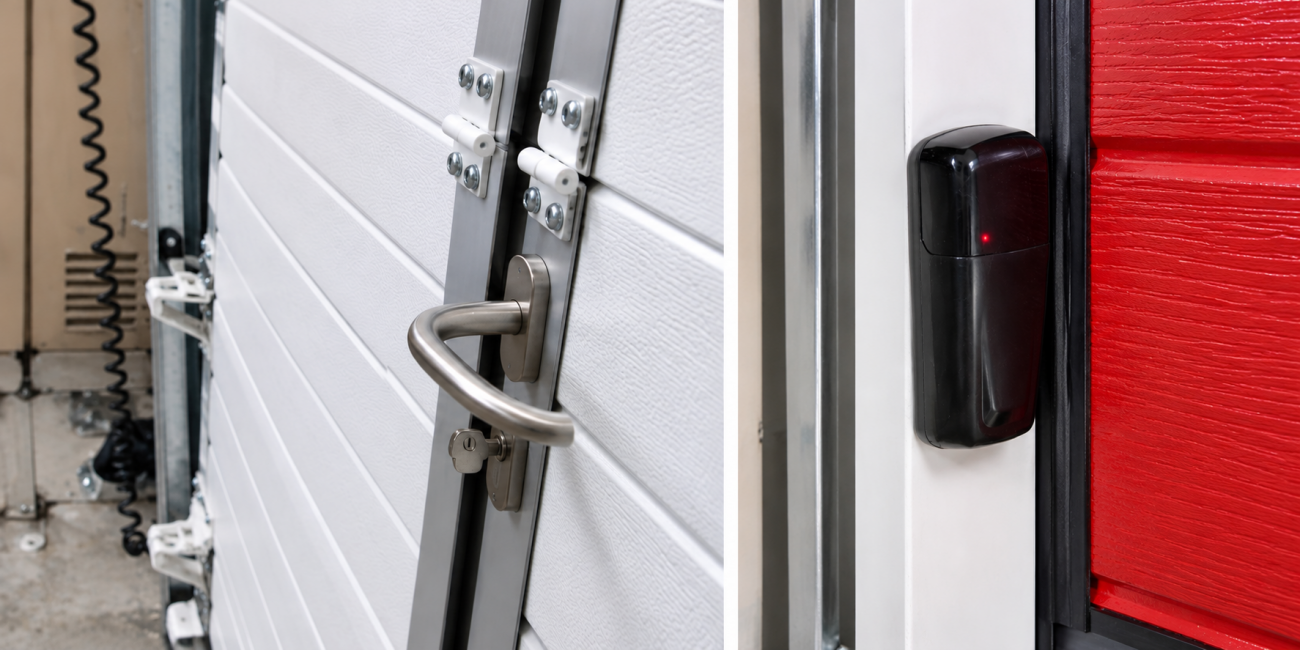

Датчик калитки и фотоэлементы — в чем разница
Эти устройства выполняют разные функции.
Датчик калитки контролирует состояние встроенной двери и предотвращает запуск основного полотна, когда она открыта.
Фотоэлементы предназначены для контроля препятствий в определенной зоне. В зависимости от автоматики их срабатывание может блокировать закрытие, останавливать движение или вызывать реверс.
Поэтому датчик открытой калитки не заменяет фотоэлементы, кромку безопасности и другие устройства, предусмотренные конструкцией ворот.
Может ли датчик заменить замок или доводчик калитки
Нет. Замок удерживает калитку в закрытом положении, доводчик помогает закрывать дверь, а датчик передает информацию о ее состоянии в блок управления.
Даже если датчик сообщает о закрытой калитке, необходимо убедиться, что створка правильно прилегает к раме, а запирающий механизм работает штатно.
При неисправном замке, доводчике или петлях калитка может закрываться неплотно. Поэтому механическую регулировку и проверку датчика нужно рассматривать вместе.

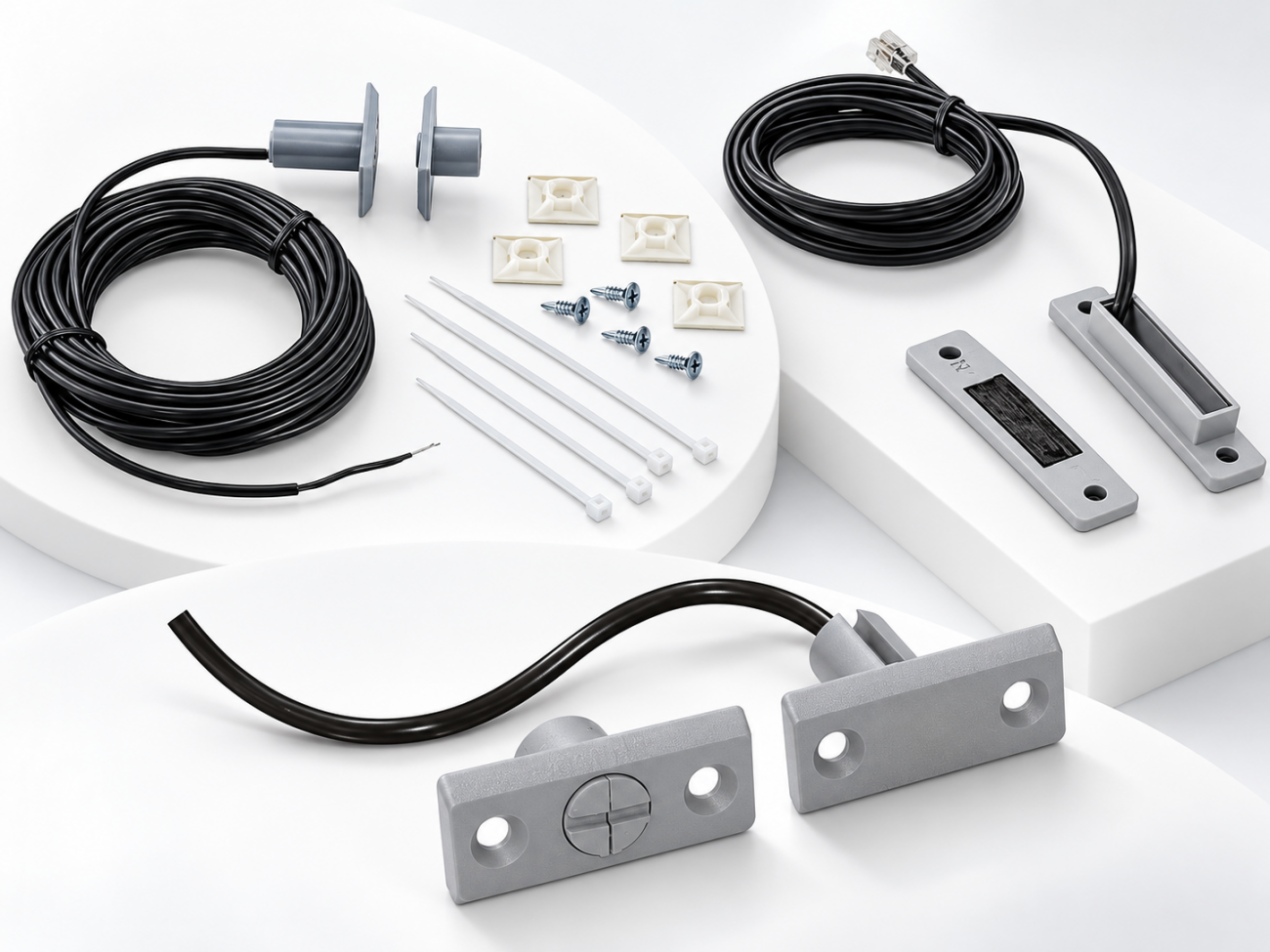

Как подобрать датчик открытой калитки
При замене важно определить не только марку ворот, но и конкретное исполнение установленной системы. Внешне похожие датчики могут отличаться по электрической схеме, способу крепления и подключению.
Перед покупкой проверьте:
- производителя секционных ворот;
- конструкцию встроенной калитки;
- маркировку установленного датчика;
- модель блока управления;
- тип контакта, предусмотренный электрической схемой;
- требования к питанию датчика, если оно необходимо;
- наличие магнита и ответного элемента;
- состояние соединительного кабеля;
- необходимость дополнительных соединительных компонентов.
Если маркировка отсутствует, для подбора полезны фотографии датчика, места установки, соединительного кабеля и блока управления.
Если вы не уверены в совместимости, получите консультацию в БРАМИ. Специалист поможет определить, нужна ли отдельная запчасть или комплект для установки и подключения.
Можно ли установить датчик на существующие ворота
Если секционные ворота уже оборудованы встроенной калиткой, но система контроля ее положения отсутствует или требует замены, возможность установки датчика определяется конструкцией ворот и совместимостью с автоматикой.
Нужно проверить, предусмотрены ли места крепления, как организована проводка и поддерживает ли блок управления соответствующий вход безопасности.
Если калитка только планируется, вопрос установки датчика лучше решить вместе с выбором конструкции и схемы монтажа. Подробнее о самой конструкции можно прочитать на странице врезки калитки в секционные ворота.

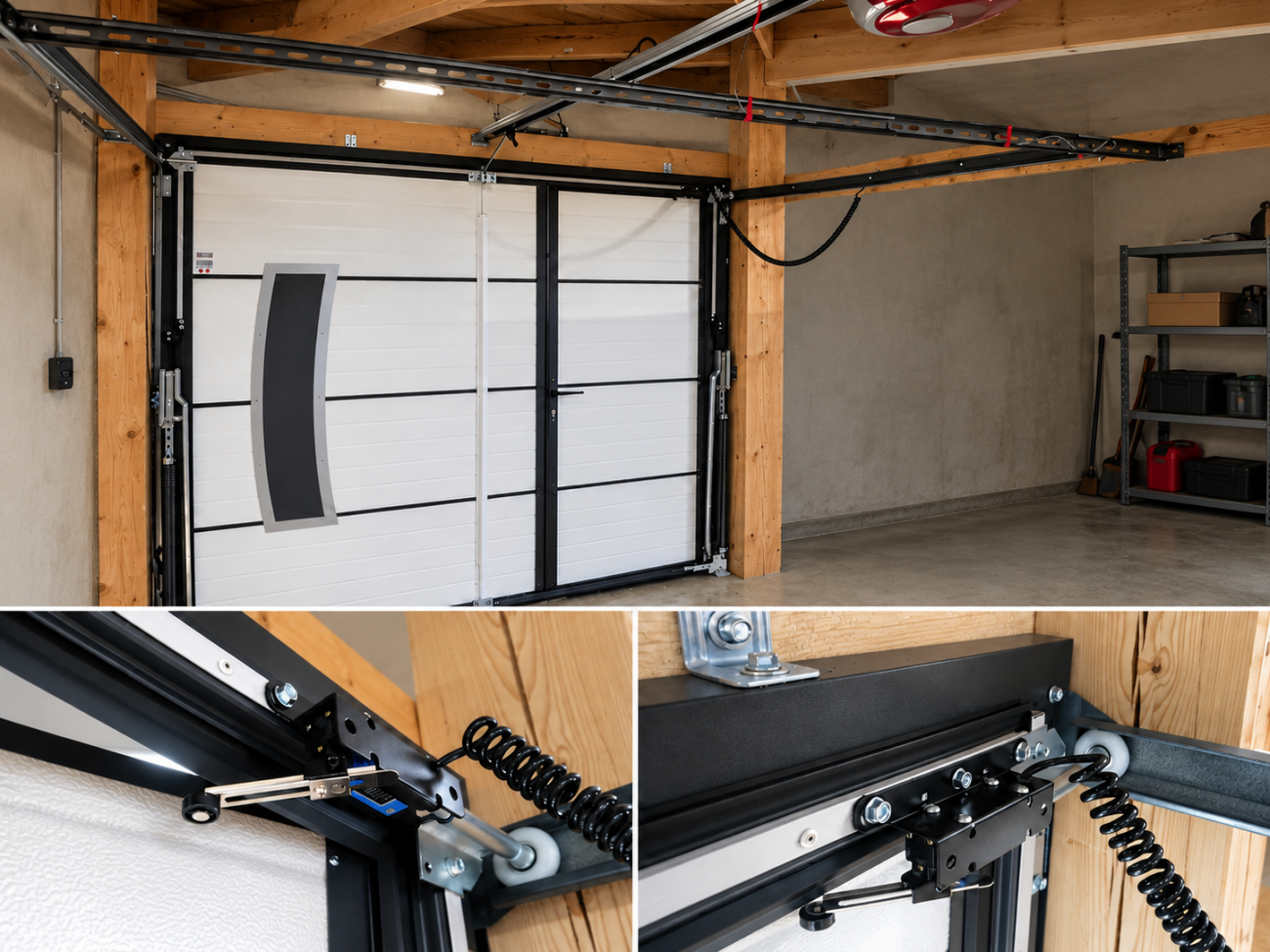

Как проходит установка и подключение
Монтаж выполняют по инструкции конкретного датчика и блока управления. Необходимо правильно установить элементы контроля положения, организовать прокладку кабеля и обеспечить корректную обработку сигнала автоматикой.
При установке проверяют положение калитки, размечают места крепления датчика и ответного элемента, монтируют необходимые соединительные компоненты и подключают цепь к предусмотренному входу блока управления.
После подключения проверяют работу защиты: при открытой калитке автоматика не должна запускать движение ворот. После закрытия калитки система должна корректно распознавать ее положение.
Отдельно проверяют надежность электрических соединений, расположение кабеля и работу автоматики в предусмотренных режимах.
Почему нельзя отключать датчик при неисправности
Если датчик перестал правильно определять закрытую калитку, иногда возникает желание исключить его из электрической схемы, чтобы ворота снова начали открываться с пульта.
Так делать нельзя. Датчик предотвращает запуск основного полотна при открытой калитке. Обход этой блокировки может привести к движению ворот с незакрытой дверью.
Если автоматика не распознает закрытую калитку, необходимо проверить датчик, его положение, проводку и соответствующий вход блока управления. Отключение защиты не устраняет неисправность, а создает дополнительный риск.

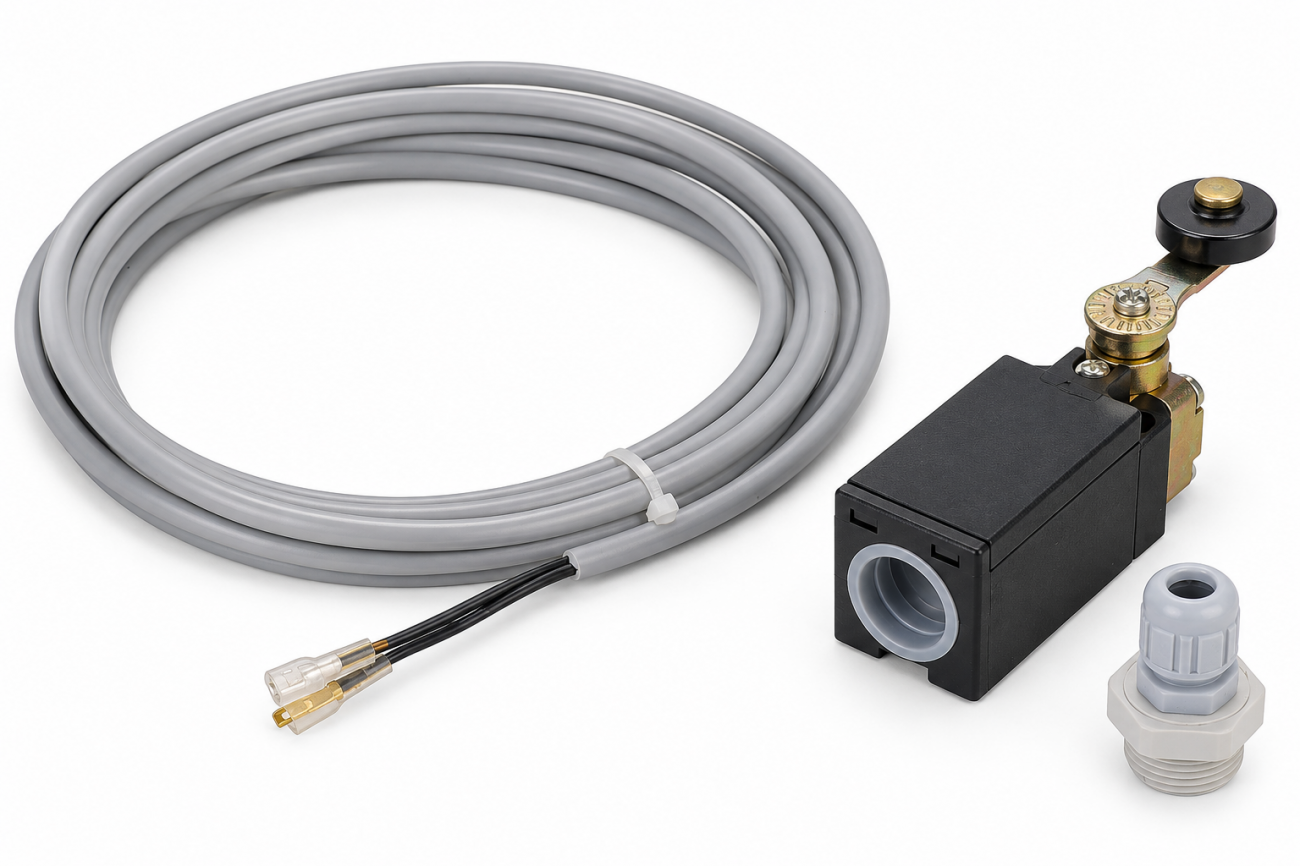

Типичные ошибки при установке и ремонте
- Покупают датчик без проверки совместимости с автоматикой.
- Путают отдельный датчик с полным комплектом подключения.
- Устанавливают магнит и считыватель без учета положения закрытой калитки.
- Не устраняют провисание или перекос двери.
- Прокладывают кабель без учета движения основного полотна.
- Не проверяют состояние клемм и соединительных коробок.
- Подключают устройство к неподходящему входу блока управления.
- Исключают датчик из цепи безопасности при неисправности.
- После монтажа проверяют только запуск ворот, но не блокировку при открытой калитке.
Когда требуется диагностика
Диагностика нужна, если автоматика периодически не запускается при закрытой калитке, датчик работает нестабильно или неисправность появляется после нескольких циклов движения ворот.
Если ошибка возникла после регулировки петель или ремонта калитки, сначала проверяют положение датчика. Если неисправность проявляется после движения полотна, дополнительно проверяют кабель и электрические соединения.
При этом необходимо исключить другие причины блокировки автоматики: неисправность концевых выключателей, фотоэлементов, блока управления или других устройств безопасности.

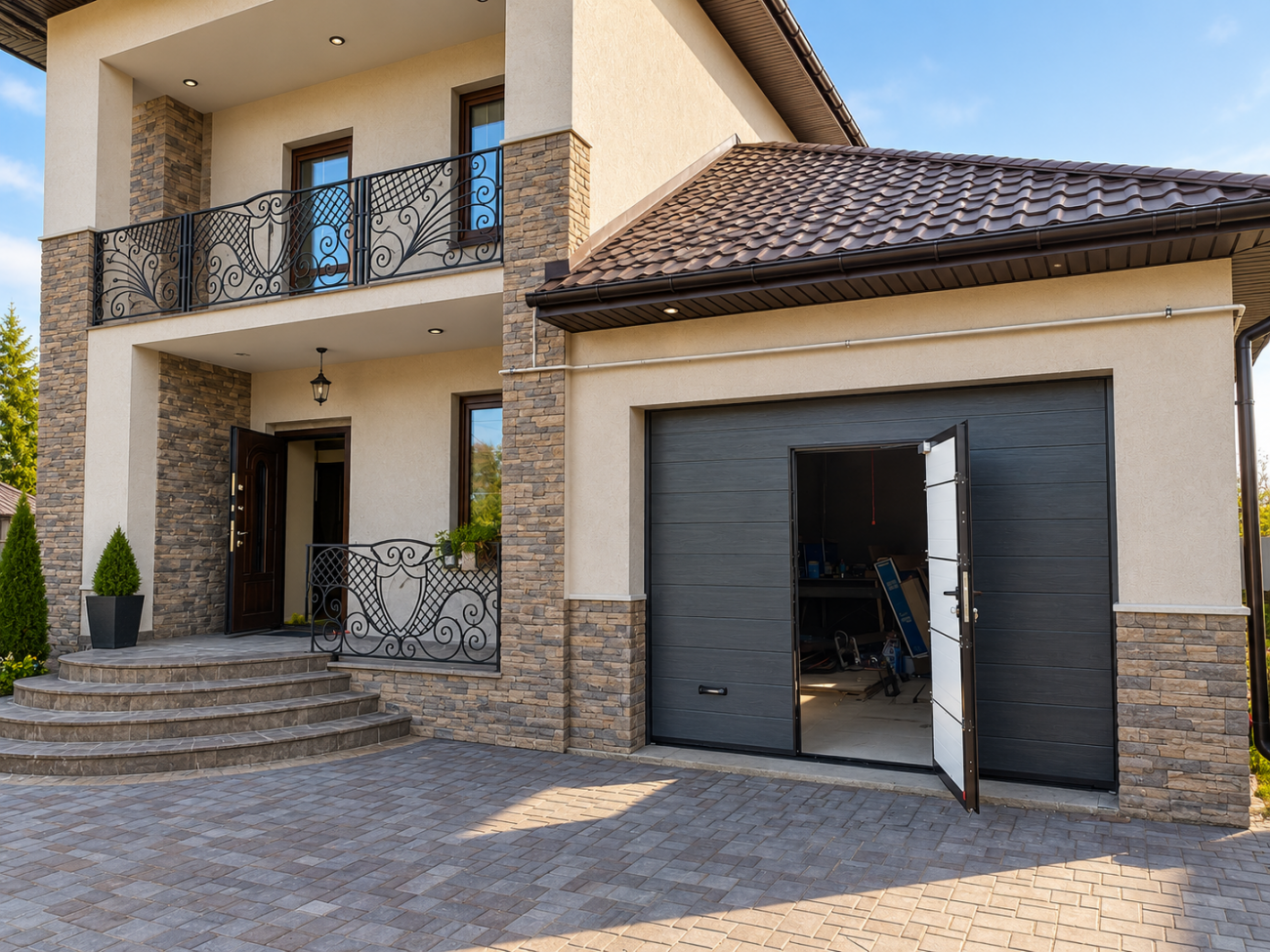

Что важно для частного гаража
В частном гараже встроенная калитка удобна для ежедневного прохода, особенно если нет отдельного входа. При наличии электропривода датчик предотвращает запуск секционных ворот, пока дверь открыта.
Если автоматика перестала работать после использования калитки, сначала стоит проверить ее положение, а не сразу искать неисправность пульта или двигателя.
Что важно для склада и производства
На промышленных объектах встроенной калиткой могут регулярно пользоваться сотрудники, пока секционные ворота остаются закрытыми для транспорта.
Неисправность датчика может мешать использованию проема, но отключать защиту ради продолжения работы нельзя. Необходимо восстановить правильное определение положения калитки.
При обслуживании таких ворот важно проверять не только датчик, но и петли, замок, доводчик, соединительный кабель и состояние электрических контактов.

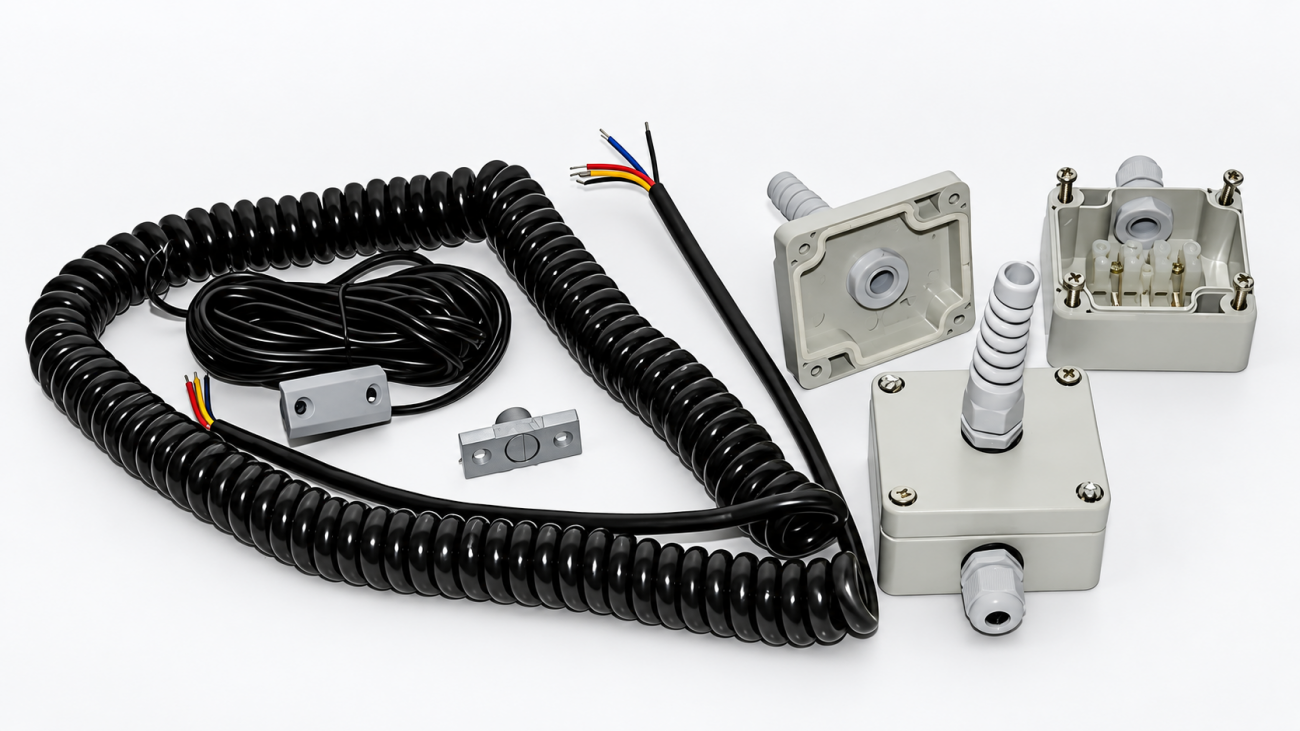

От чего зависит стоимость установки или замены
Стоимость работ зависит от того, требуется ли отдельный датчик или полный комплект, нужно ли менять кабель и соединительные элементы, насколько удобен доступ к месту монтажа и требуется ли дополнительная настройка автоматики.
Если неисправность вызвана провисанием калитки или повреждением проводки, одной заменой датчика проблему не решить. Поэтому перед расчетом работ важно определить причину отказа.
Диагностика, замена и обслуживание
БРАМИ выполняет монтаж, ремонт и обслуживание секционных ворот для частных и корпоративных клиентов в Москве и Московской области.
Если ворота не запускаются при закрытой калитке, проверяются положение встроенной двери, датчик, ответный элемент, соединительный кабель и соответствующий вход блока управления. При необходимости выполняются регулировка, ремонт соединений или подбор совместимой запчасти.
Для диагностики можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Зачем нужен датчик открытой калитки на секционных воротах?
Он блокирует запуск электропривода, если встроенная калитка находится в открытом положении. Это предотвращает движение основного полотна с незакрытой дверью.
Почему ворота не открываются, хотя калитка закрыта?
Причина может быть в смещении датчика, неправильном положении магнита, повреждении кабеля, неисправном соединении или другом входе безопасности. Сначала нужно проверить закрытие калитки и состояние цепи датчика.
Можно ли отключить датчик калитки?
Отключать или обходить защиту ради запуска ворот нельзя. Если датчик неисправен, нужно определить причину и восстановить его правильную работу.
Какой датчик используется в секционных воротах DoorHan?
В оборудовании DoorHan предусмотрены устройства контроля открытой калитки, включая датчик DK и комплект WDKIT. Конкретный вариант подбирают по конструкции ворот и схеме подключения.
Может ли доводчик заменить датчик калитки?
Нет. Доводчик помогает закрывать дверь, а датчик сообщает блоку управления о ее положении. Они выполняют разные задачи.
Почему датчик срабатывает только иногда?
Нужно проверить положение калитки, крепление датчика, расположение магнита и электрические соединения. Нестабильная работа также может быть связана с повреждением кабеля.
Можно ли заменить датчик без замены всего комплекта?
Это зависит от конструкции системы и состояния остальных элементов. Если поврежден только датчик и подходящая запчасть выпускается отдельно, полная замена комплекта может не потребоваться.
Можно ли установить датчик после монтажа ворот?
Возможность установки зависит от конструкции калитки и совместимости с автоматикой. Перед монтажом необходимо проверить места крепления, схему подключения и требования производителя.
