Комплектующие для роллет ALUTECH — это система взаимосвязанных узлов, от которых зависят плавность хода, шумность, ресурс и безопасность. Ниже — разбор состава и совместимости элементов, чтобы упростить подбор под конкретный проём и условия эксплуатации. Для ориентира смотрите раздел рольставни, обзор ламелей (пенозаполнённые и экструзия) и материал об устройстве рольставен.
Из каких узлов состоит роллетная система

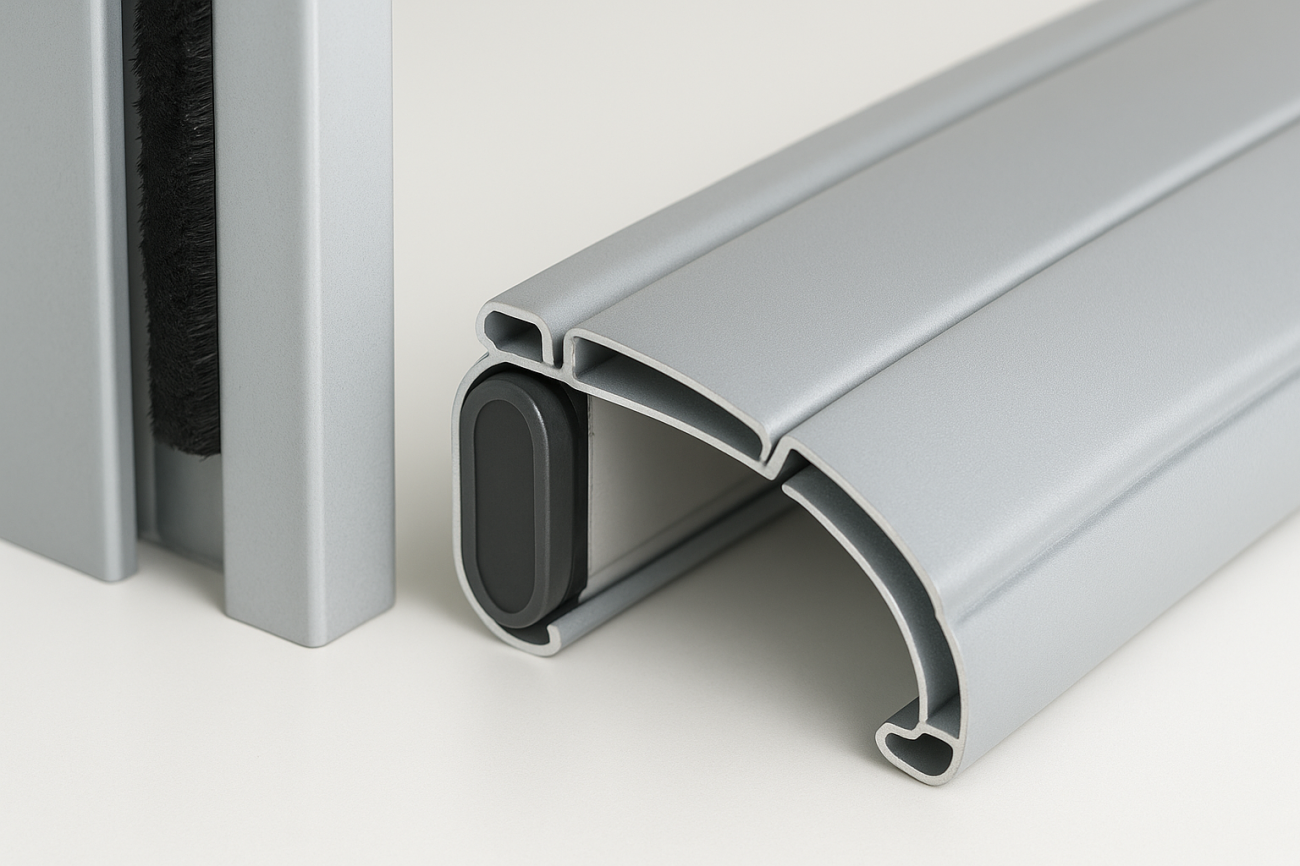

- Полотно — набор ламелей, соединённых замками (жёсткость, вес и допустимая ширина зависят от серии).
- Концевой профиль — стабилизирует нижний край полотна; часто с канавкой под уплотнитель.
- Направляющие — боковые шины со щёточными/резиновыми вставками.
- Вал и опоры — диаметр и тип опор влияют на намотку и ресурс.
- Короб — защищает вал и верх полотна; высота зависит от намотки.
- Привод и управление — ручное (лента/корд/редуктор) или автоматическое. Пример: внутривальный электропривод ALUTECH AM2.
- Уплотнители и вставки — для мягкого хода и герметичности.
- Стопоры/фиксаторы — предотвращают самоподъём, улучшают удержание полотна.
Как правильно выбирать комплектующие
Назначение и интенсивность. Для окон частных домов часто достаточно пенозаполнённых ламелей; для витрин и дверных проёмов — экструзия. При частом циклировании выбирайте ресурсные направляющие, подшипники и привод.
Габариты и ветер. Чем шире полотно, тем жёстче ламель и глубже направляющие. В ветровых районах применяют усиленные шины и корректируют высоту короба/диаметр вала.
Совместимость узлов. Концевой профиль — по посадке к ламели; уплотнитель — к канавке; направляющие — к ширине ламели; вал/опоры/короб — по намотке и массе.
Чек-лист перед заказом
- Точные размеры проёма (Ш×В, чистовой размер + допуски).
- Способ монтажа: накладной / встроенный / в проём.
- Серия ламели (жёсткость, масса, допустимая ширина) и предполагаемая интенсивность.
- Ветровая нагрузка и необходимость усиленных направляющих.
- Концевой профиль + вставка/уплотнитель — по канавке и посадочным.
- Вал, опоры и высота короба — с запасом по намотке.
- Управление: ручное/автоматика; сторона вывода; аварийная разблокировка/ИБП. Пример привода: ALUTECH AM2.
- Цвет и фактура (RAL/«под дерево») под фасад и условия эксплуатации.
Таблица-шпаргалка по совместимости
| Ламель | Направляющие | Концевой | Вставка | Стопоры | Примечание |
|---|---|---|---|---|---|
| Пенозаполнённая 39–45 мм (PD/39N, PD/45N) |
Стандартные с щётками (UG… / GP…) |
ESU9x35 / ESU8x60E | IS19 / по канавке | SPT8E (2 шт.) | Ширина до ~N м; ветер до класса X |
| Экструдированная «жёсткая» (AR/39, AR/40, AR/45) |
Усиленные (увелич. глубина) | ESU8x60BE (усил.) | Повышенной жёсткости | Фиксаторы/антиподъём | Витрины/двери; повышенная устойчивость |
| Пенозаполнённая 55 мм (PD/55mN) |
Глубокие, двойные щётки | ESU8x60E/BE (по посадке) | IS-серия по канавке | Усиленные | Широкие проёмы, умеренный ветер |
| Перфорированные/решётные (AER44/S, AER44m/S) |
Усиленные (антивандальные) | ESU с канавкой | По конструкции | Фиксаторы/антиподъём | Коммерческие объекты; безопасность |
Подбирайте элементы под размеры проёма, намотку и ветровую нагрузку. Примеры ориентировочные — сверяйте с паспортами.
Короб, вал и опоры: как не ошибиться

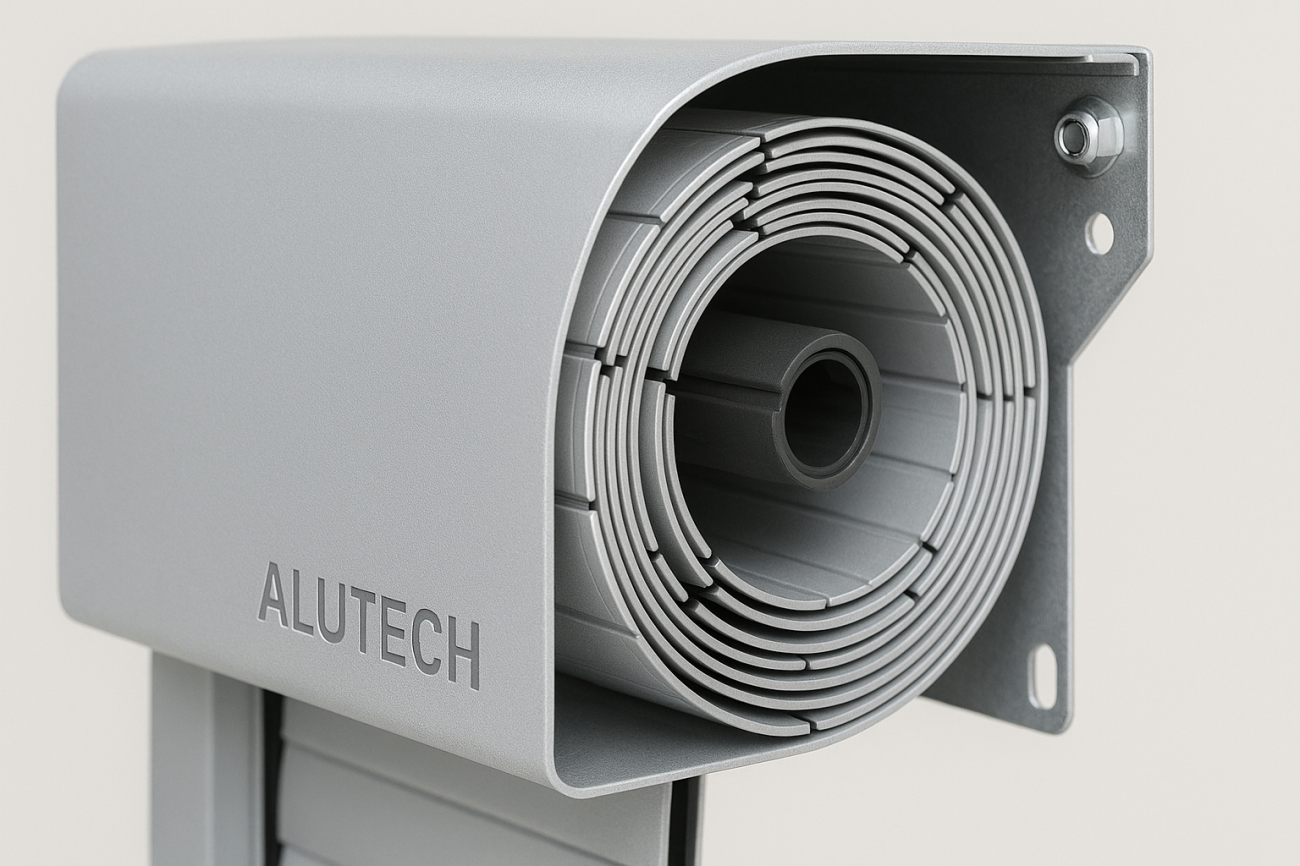

Высота короба определяется намоткой: чем выше полотно и толще ламель, тем больше витков. Недобор по высоте даёт тугой ход и ускоренный износ. Вал выбирают по диаметру и типу опор, чтобы исключить прогиб и вибрации; для автоматики учитывайте посадку привода и место под аварийный подъём/ИБП.
Управление и безопасность
Ручное управление подходит для небольших окон (ленточные/шнуровые/карданные решения — см. подробности). Автоматика обеспечивает комфорт и стабильную скорость; для общественных зон добавляйте фотоэлементы, ключ-переключатели и аварийный подъём.
Типовые ошибки и как их избежать
- Недооценка ветра: мягкая ламель на широкой витрине → жёсткая серия + усиленные направляющие.
- Неверный концевой/вставка: несоответствие канавки даёт щели и шум → подбирайте по посадке к ламели.
- Малый короб: полотно «не влазит» по намотке → рассчитывайте высоту с запасом.
- Нет аварийного подъёма при автоматике: риск блокировки → закладывайте редуктор/ИБП.
- Неверная сторона вывода/помехи откосов: проверяйте планировку; при необходимости обращайтесь в ремонт и обслуживание рольставней.
Итог
Грамотный подбор комплектующих — это согласование задачи (дом, витрина, офис), габаритов и ветровой зоны с совместимостью узлов и требованиями к комфорту. Начните с точных замеров и проверочного чек-листа, затем согласуйте ламель, концевой профиль, направляющие, вал и короб. Для автоматики заранее планируйте безопасность и аварийный подъём. С ориентировочными затратами можно свериться: цены на рольставни.
