Концевые выключатели для откатных ворот: как выбрать

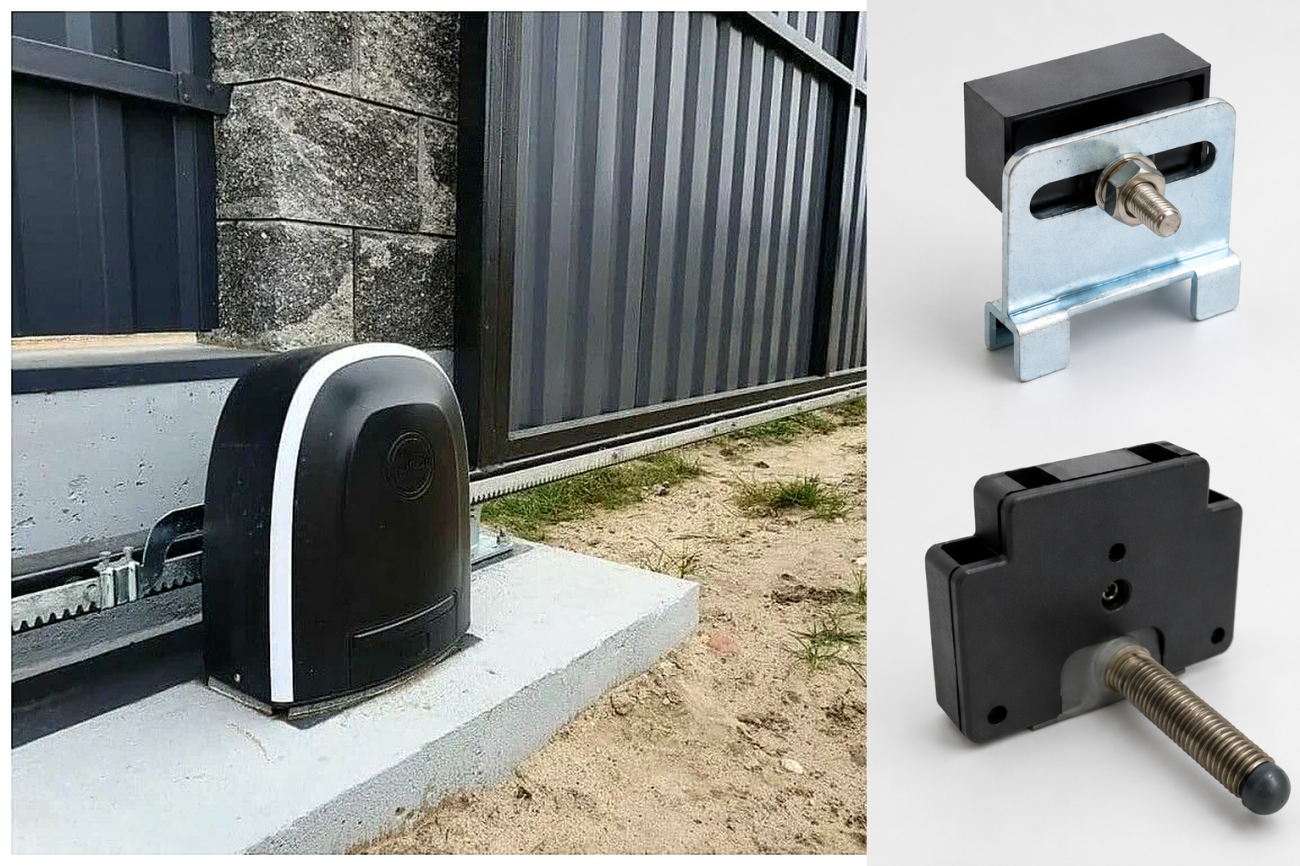

Зачем нужны концевые выключатели
Концевые выключатели определяют крайние положения откатных ворот. Когда створка достигает заданной точки открытия или закрытия, система получает соответствующий сигнал и прекращает движение привода.
Правильно настроенные концевики нужны для того, чтобы ворота не пытались продолжать движение после достижения конечного положения. Это снижает лишнюю нагрузку на привод, зубчатую рейку, ведущую шестерню, ловители и другие элементы конструкции.
Концевой выключатель не является устройством обнаружения препятствий. Для контроля автомобиля, человека или другого объекта в проеме применяются фотоэлементы, кромки безопасности и другие предусмотренные автоматикой устройства.
Какие концевики применяются на откатных воротах
В приводах откатных ворот встречаются несколько вариантов систем конечных положений. Наиболее распространены электромеханические, магнитные и индуктивные решения. Тип определяется конструкцией конкретного привода и блока управления.
Электромеханические концевые выключатели
В электромеханической системе конечное положение определяется физическим воздействием установленного на воротах или зубчатой рейке элемента на механизм концевого выключателя. При срабатывании микровыключателя привод получает сигнал остановки.
Такая система используется в различных моделях автоматики и требует правильного положения упоров относительно привода. Если упор смещен, крепление ослабло или механизм выключателя поврежден, ворота могут останавливаться раньше нужной точки либо проходить ее.
Магнитные концевые выключатели
В магнитной системе на зубчатой рейке устанавливаются элементы с магнитами, а в приводе находится соответствующий датчик. При приближении магнита система определяет конечное положение без механического удара по рычагу выключателя.
Магнитные концевики применяются в современных приводах разных производителей. Например, DoorHan указывает магнитные концевые выключатели в комплектации приводов Sliding-500 и Sliding-800, а FAAC использует магнитную систему конечных положений в ряде приводов для откатных ворот.
Индуктивные концевые выключатели
Индуктивная система также относится к бесконтактным вариантам определения конечного положения. Такие концевые выключатели предусмотрены в отдельных сериях промышленных и интенсивных приводов. Например, Nice выпускает модификации приводов RUN с электромеханическими и индуктивными ограничителями конечных положений.
Индуктивный вариант нельзя устанавливать вместо механического или магнитного только потому, что он кажется более подходящим. Система конечных положений является частью конструкции привода и должна соответствовать конкретной модели оборудования.
Механические или магнитные концевики: что выбрать
Если привод уже установлен, выбирать тип концевиков обычно не приходится: нужно использовать систему, предусмотренную производителем для этой модели или совместимой модификации.
При выборе нового привода тип конечных выключателей можно учитывать вместе с другими характеристиками автоматики. Важно оценивать не один узел, а весь комплект: массу и длину створки, интенсивность работы, питание, скорость, блок управления, устройства безопасности и условия эксплуатации.
- для существующего привода сначала определяется точная модель и ревизия оборудования;
- для ремонта подбирается совместимая штатная запчасть;
- для нового комплекта тип концевиков рассматривается вместе с характеристиками самого привода;
- самостоятельная переделка одного типа системы в другой без предусмотренного производителем решения нежелательна.

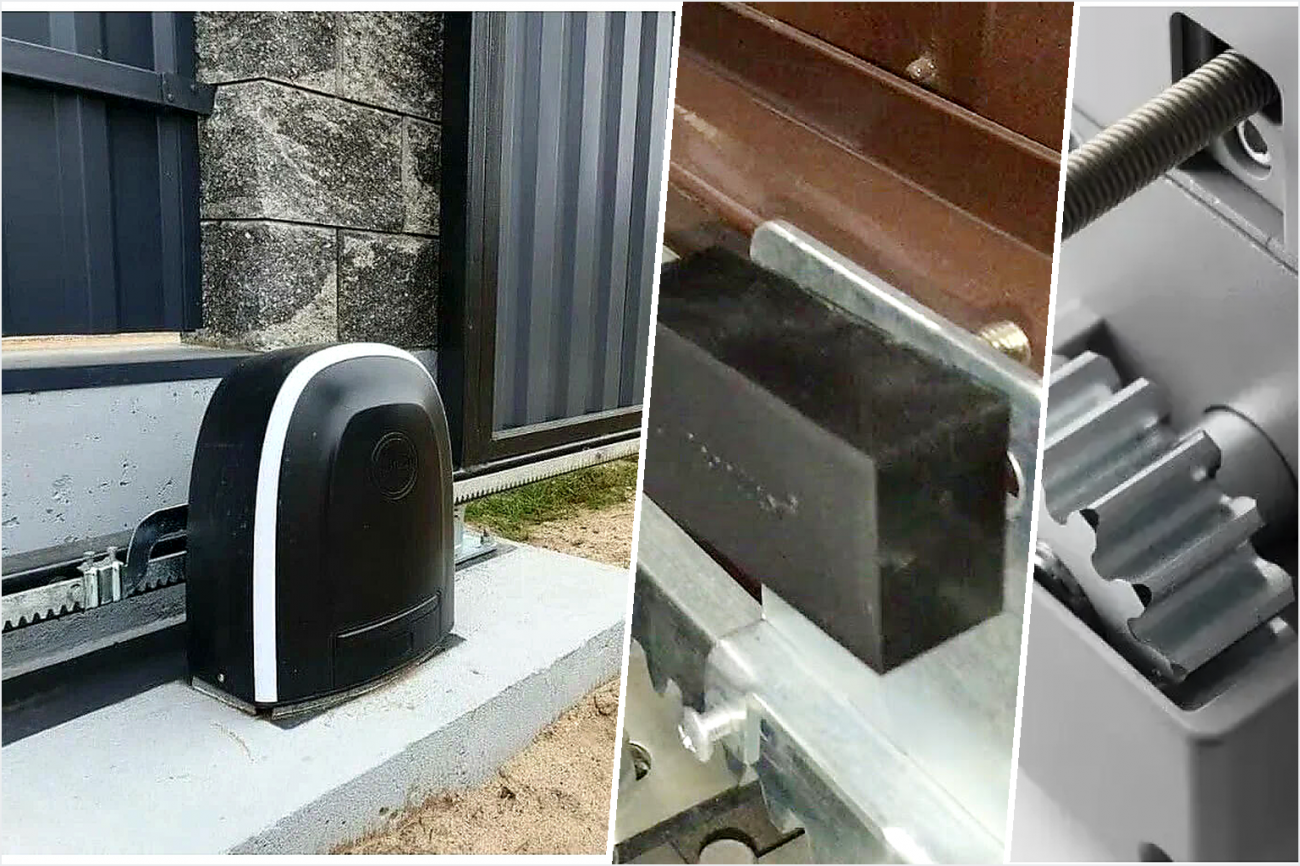

Почему нельзя покупать концевик только по фотографии
Внешне похожие детали могут предназначаться для разных серий приводов. Отличаться могут корпус, крепление, контакты, проводка, расположение датчика, назначение выключателя открытия и закрытия, а также схема взаимодействия с платой управления.
Перед покупкой необходимо проверить производителя, точную модель и ревизию привода, а также маркировку старой детали. Даже внутри одной серии автоматики конструкция системы конечных положений может меняться в зависимости от поколения оборудования.
Например, в магазине БРАМИ представлен концевой выключатель DoorHan DHSL060 для определённых моделей и поколений приводов Sliding. При этом современные версии некоторых приводов Sliding используют магнитную систему конечных положений.
Поэтому совпадение названия серии привода ещё не означает совместимость запчасти — перед заказом нужно проверить конкретную модификацию оборудования.
Что проверить перед покупкой
- производителя и точную модель привода;
- серийное обозначение или ревизию оборудования;
- какой тип концевых выключателей предусмотрен конструкцией;
- нужен выключатель открытия, закрытия или комплект;
- сохранилась ли маркировка старой детали;
- исправны ли кронштейны, магниты, упоры и крепления;
- нет ли повреждений проводки и разъемов;
- не вызвана ли проблема настройкой, а не поломкой самого выключателя.
Если воротам требуется ремонт, полезно сначала определить причину неисправности. Замена концевого выключателя не поможет, если проблема связана с ослабленным креплением магнита, смещенным упором, поврежденным кабелем, платой управления или неправильной настройкой крайнего положения.
Не уверены, какой концевой выключатель установлен в вашем приводе? Пришлите фотографию шильдика автоматики, старой детали, зубчатой рейки и элементов, которые задают крайние положения.
Специалист БРАМИ проверит производителя, модель и ревизию привода, определит тип системы конечных положений и подскажет, нужна ли замена концевика, регулировка магнита или упора, ремонт проводки либо диагностика блока управления.
Как понять, что проблема может быть в концевиках
- ворота не останавливаются в полностью открытом положении;
- створка не останавливается при закрытии;
- ворота останавливаются слишком рано;
- конечное положение постепенно сместилось;
- привод продолжает работать после достижения крайней точки;
- ворота доезжают до ловителя с ударом;
- после ремонта зубчатой рейки или привода изменились точки остановки;
- автоматика показывает ошибку, связанную с конечным положением или цепью концевиков.
Эти признаки не позволяют автоматически сделать вывод о неисправности самого датчика. Перед заменой нужно проверить установку упоров или магнитов, состояние креплений, проводку, разъемы и настройки блока управления.

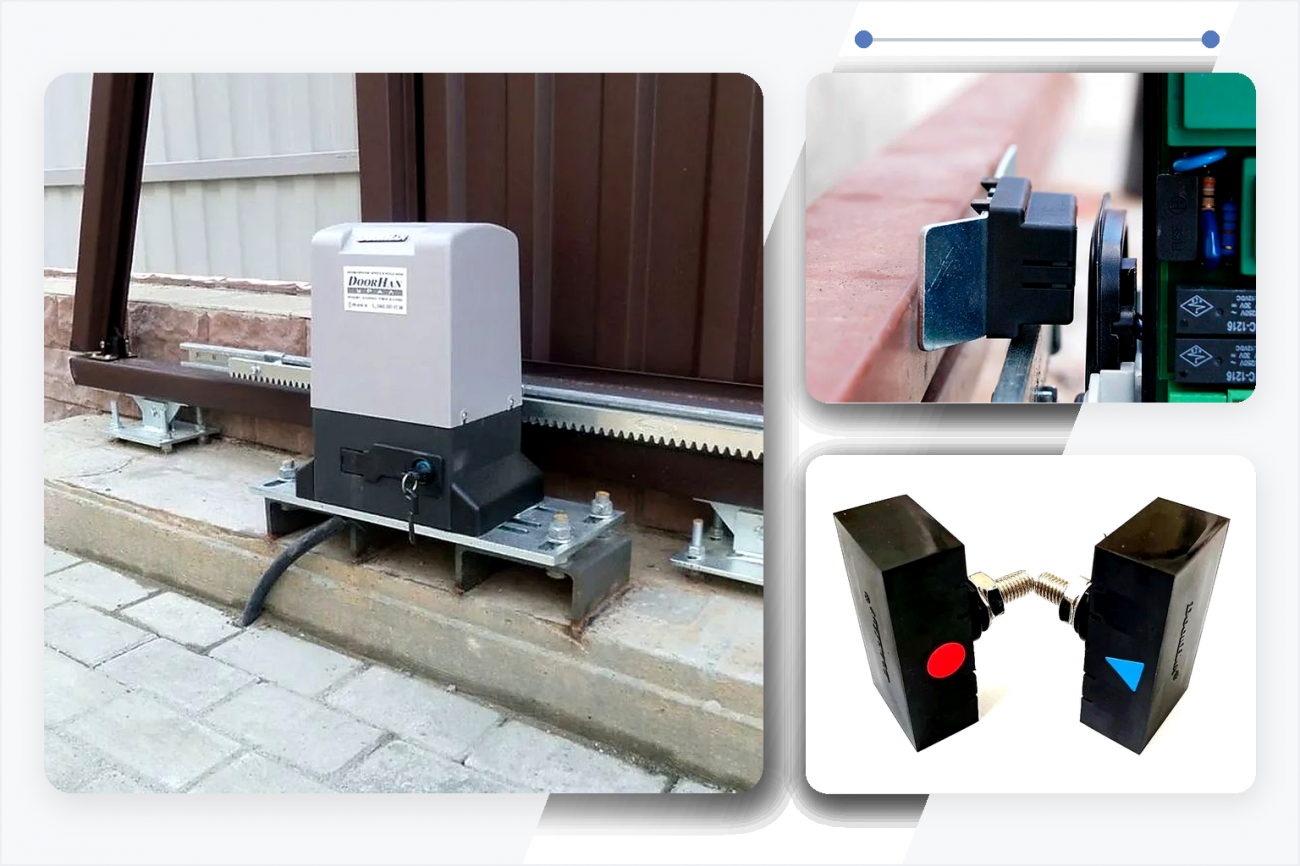

Почему ворота останавливаются раньше или позже

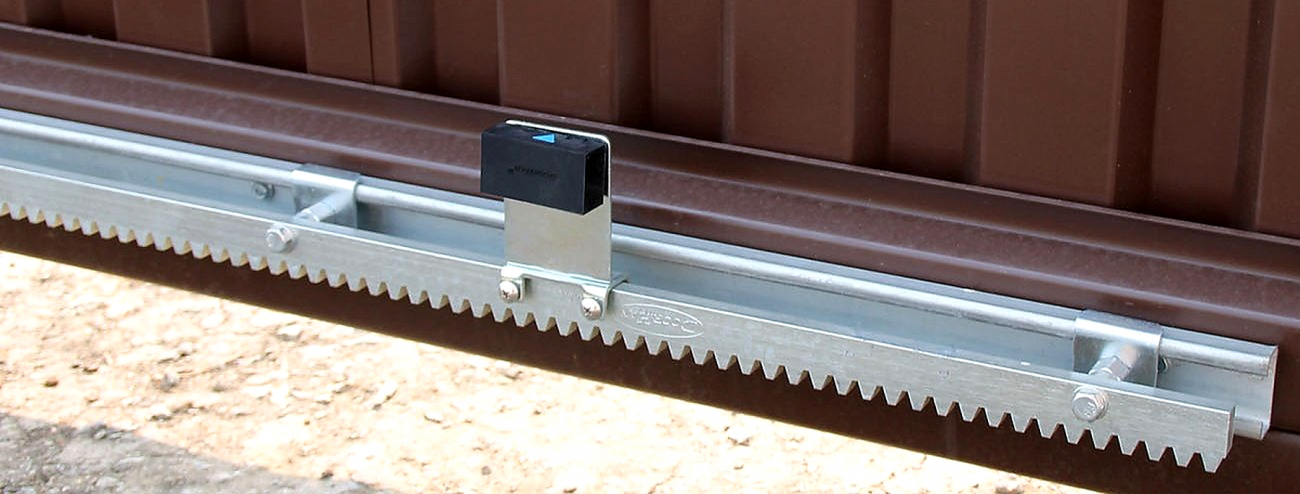

Положение остановки зависит от настройки концевой системы. На откатных воротах элементы конечных положений устанавливают так, чтобы привод получил команду на остановку до того, как створка создаст жесткую ударную нагрузку на механические элементы конструкции.
Если концевик установлен слишком рано, проем может открываться не полностью или створка не дойдет до нужного положения при закрытии. Если точка выставлена слишком поздно, ворота могут слишком жестко входить в ловитель или приближаться к механическому ограничителю.
После регулировки нужно несколько раз проверить полный цикл открытия и закрытия и убедиться, что конечные положения повторяются стабильно.
Что проверить у магнитных концевиков
- надежно ли закреплены магниты на зубчатой рейке;
- не изменилось ли их положение после обслуживания ворот;
- соответствует ли расположение магнита нужному крайнему положению;
- исправен ли датчик внутри привода;
- нет ли повреждений кабеля и разъемов;
- правильно ли блок управления распознает открытое и закрытое положение.
При замене магнитных концевиков важно использовать совместимый комплект для конкретного привода. Магниты, датчики и логика блока управления разных серий не должны считаться взаимозаменяемыми без подтверждения производителя.

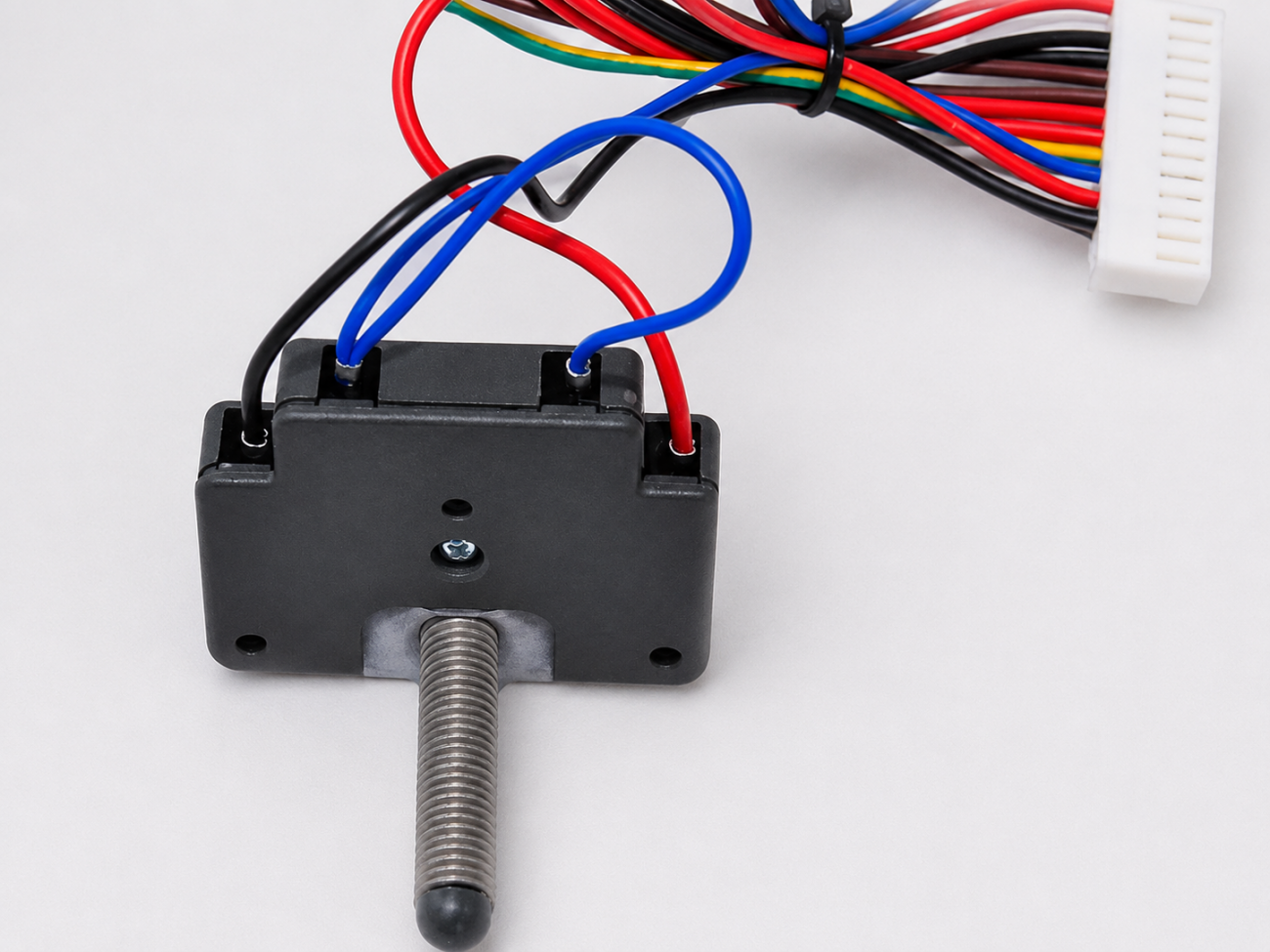

Что проверить у механических концевиков
- свободно ли двигается рабочий элемент выключателя;
- нет ли трещин или механического повреждения детали;
- правильно ли установлен упор на зубчатой рейке;
- не ослабло ли крепление упора;
- срабатывает ли выключатель до достижения жесткого ограничителя;
- исправны ли контакты и проводка.
Если механизм заедает или срабатывает нестабильно, простая перестановка упора может скрыть проблему, но не устранить ее. Сначала нужно проверить исправность самого выключателя и состояние всей цепи конечного положения.
Концевик, энкодер и механический упор — не одно и то же
Концевой выключатель сообщает системе о достижении крайнего положения. Энкодер используется для контроля движения в тех приводах, где он предусмотрен конструкцией, и может участвовать в определении положения, скорости и реакции автоматики.
Механические упоры и ловители являются элементами конструкции ворот. Они не должны использоваться как основной способ остановки электропривода, если автоматика предусматривает отдельную систему конечных положений.
Поэтому при диагностике важно понимать, какой именно элемент отвечает за остановку установленного привода. В разных моделях логика управления может отличаться.

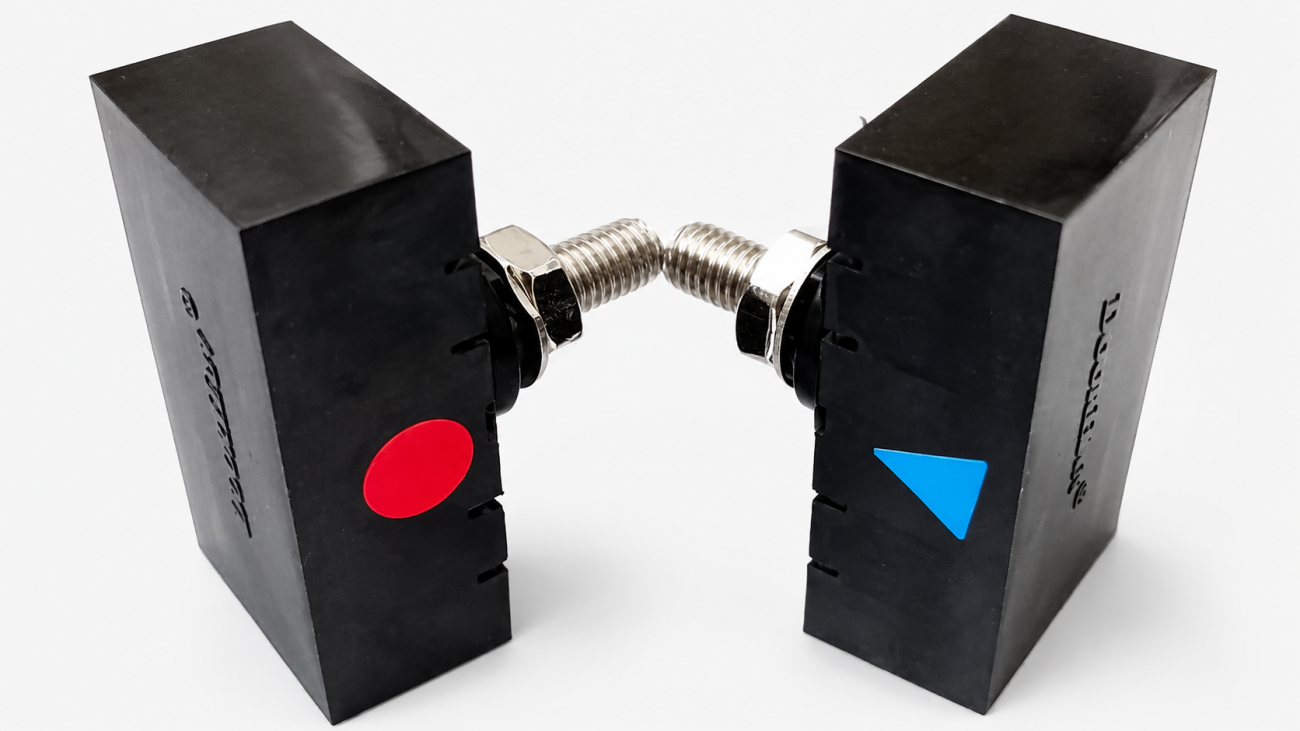

Нужно ли менять оба концевых элемента сразу
Не всегда. Конструкция зависит от конкретного привода. В электромеханической системе могут использоваться отдельные выключатели открытия и закрытия, а в магнитной — датчик внутри привода и отдельные магнитные элементы для двух крайних положений.
Если неисправен только один заменяемый элемент и производитель допускает его отдельную замену, менять всю систему необязательно. Но перед заказом нужно проверить второе крайнее положение, крепления, проводку, датчик и настройки блока управления.
Если система поставляется комплектом или неисправность относится к общему датчику, порядок ремонта будет другим.
Безопасность при проверке и замене концевиков
Перед вскрытием корпуса привода, проверкой проводки, разъёмов или заменой электрических компонентов необходимо отключить питание автоматики. Если используется резервный аккумулятор или другой источник питания, его также нужно отключить в соответствии с инструкцией оборудования.
- не выполняйте электрические работы на приводе под напряжением;
- не запускайте ворота при открытом корпусе привода без необходимости и соответствующих мер безопасности;
- при ручном перемещении створки сначала разблокируйте привод предусмотренным производителем способом;
- не изменяйте положение концевиков наугад, не проверив свободный механический ход ворот;
- после ремонта обязательно проверьте устройства безопасности и несколько полных циклов открытия и закрытия.
Если требуется доступ к плате управления, изменение электрических подключений или неизвестна схема конкретного привода, работу лучше поручить специалисту.
Что делать после замены концевого выключателя
- проверить надежность крепления новой детали;
- выставить крайнее положение по инструкции привода;
- проверить открытие и закрытие вручную при разблокированной автоматике, если это предусмотрено инструкцией;
- выполнить пробный цикл с готовностью остановить привод;
- убедиться, что створка не ударяется в механические ограничители;
- проверить повторяемость остановки после нескольких циклов;
- проверить работу фотоэлементов и других устройств безопасности.
Работы по настройке конечных положений удобно выполнять вместе с монтажом и настройкой привода откатных ворот, особенно если автоматика устанавливается впервые или после серьезного ремонта.
Что важно для частного объекта
Для частного дома важно, чтобы ворота каждый раз останавливались в одной и той же точке и не создавали ударной нагрузки на ловители. Если зимой или после обслуживания положение створки изменилось, не стоит сразу передвигать концевики: сначала нужно проверить свободный ход ворот, зубчатую рейку, крепления и состояние привода.
Если концевой выключатель выходит из строя повторно, нужна диагностика причины. Постоянная замена одной детали без проверки механики и регулировки ворот может не решить проблему.
Что важно для корпоративного объекта
На складе, парковке, производстве или КПП откатные ворота выполняют больше циклов, поэтому нестабильная остановка быстрее влияет на работу объекта. Важно контролировать не только сами концевики, но и зубчатую рейку, крепления, положение привода и состояние механики ворот.
После ремонта или замены элементов автоматики нужно проверить конечные положения во всех рабочих режимах. Для интенсивного объекта даже небольшое смещение точки остановки может повторяться много раз в течение дня и создавать лишнюю нагрузку на конструкцию.

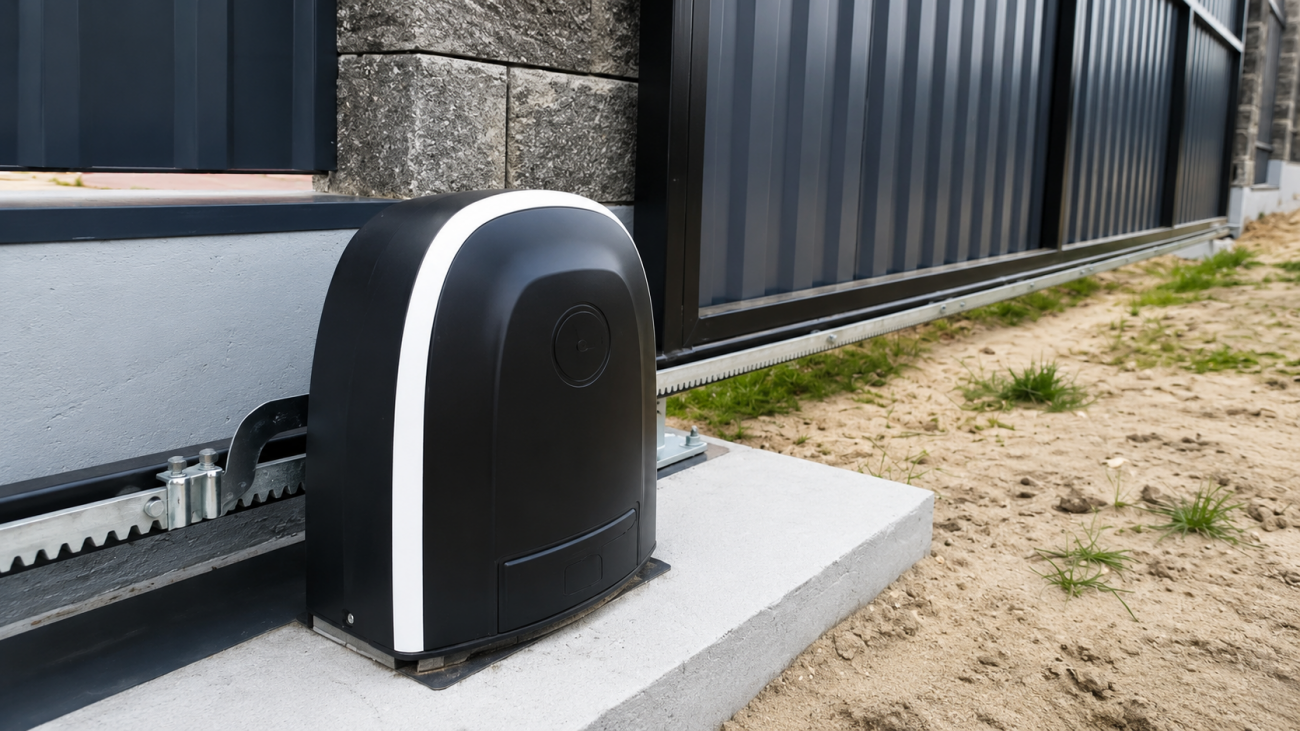

Диагностика и сервис
БРАМИ работает с частными и корпоративными клиентами, выполняет монтаж, настройку, ремонт и обслуживание автоматики откатных ворот.
Если ворота не останавливаются, недоезжают до крайнего положения или работают нестабильно, проверяются концевые выключатели, крепления, зубчатая рейка, проводка, блок управления и механика ворот. Замена детали выполняется после определения причины неисправности и совместимости запчасти.
Для диагностики и восстановления автоматики можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Для чего нужен концевой выключатель на откатных воротах?
Он сообщает автоматике, что створка достигла крайнего положения открытия или закрытия, после чего привод прекращает движение в соответствующем направлении.
Что лучше: механические или магнитные концевики?
Нельзя выбирать тип отдельно от привода. Использовать нужно систему конечных положений, которая предусмотрена производителем конкретной модели автоматики.
Можно ли заменить механические концевики магнитными?
Только если такая модернизация предусмотрена для конкретного привода и подтверждена совместимость оборудования. Простая замена одного типа на другой без подходящего датчика и поддержки блока управления невозможна.
Почему ворота не останавливаются на концевике?
Нужно проверить положение упора или магнита, крепление, сам выключатель или датчик, проводку и настройки блока управления. Причина не всегда заключается в одной детали.
Почему ворота останавливаются слишком рано?
Возможны смещение концевого элемента, ослабление крепления, неправильная регулировка или неисправность системы конечного положения. Перед перестановкой концевика нужно проверить механический ход ворот.
Концевики заменяют фотоэлементы?
Нет. Концевые выключатели отвечают за крайние положения створки, а фотоэлементы используются для контроля препятствия в зоне проезда.
Можно ли подобрать концевой выключатель без модели привода?
Надежно подобрать запчасть без модели оборудования сложно. Перед заказом лучше определить производителя, серию и маркировку привода или старой детали.
