Плата управления воротами: как проверить и подобрать

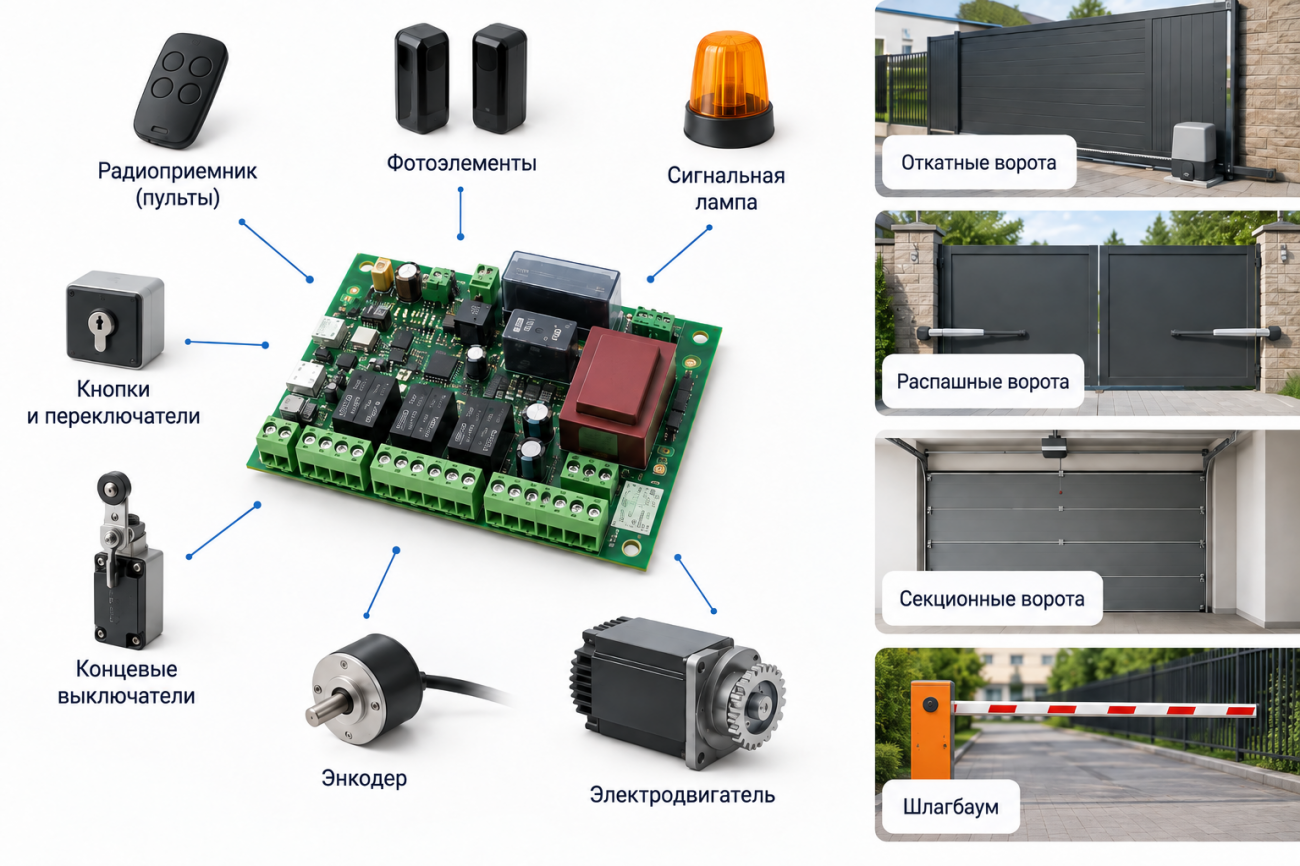

Что делает плата управления воротами
Плата управления координирует работу автоматики ворот. Она принимает команды, управляет электродвигателем и взаимодействует с подключенными устройствами: концевыми выключателями, энкодером, фотоэлементами, радиоприемником, сигнальной лампой, кнопками и другими элементами, если их подключение предусмотрено конкретной системой.
Набор функций зависит от модели. Одна плата используется с откатным приводом, другая рассчитана на два двигателя распашных ворот, третья устанавливается в привод секционных ворот или шлагбаум. Поэтому плата управления не является универсальной запчастью, которую можно выбирать только по бренду или внешнему виду.
Плата и блок управления — это одно и то же?
В каталогах встречаются оба названия. Под платой обычно понимают электронный модуль с разъемами и компонентами. Блок управления может представлять собой более крупный узел, в который кроме платы входят корпус, трансформатор, клеммы или другие элементы.
При заказе важно уточнить, что именно требуется для конкретной автоматики: отдельная плата, плата в корпусе или полный блок управления. Название товара само по себе не гарантирует одинаковую комплектацию.
Какие функции может выполнять плата
В зависимости от модели блок управления может отвечать не только за открытие и закрытие ворот. На плате настраиваются предусмотренные производителем режимы и подключается периферия.
- управление одним или несколькими электродвигателями;
- обработка команд с кнопок и радиоуправления;
- работа с концевыми выключателями или другими датчиками положения;
- подключение фотоэлементов и других устройств безопасности;
- автоматическое закрытие;
- частичное открытие или пешеходный режим;
- управление сигнальной лампой;
- настройка замедления или усилия, если функция предусмотрена приводом;
- отображение состояния входов и ошибок;
- работа с дополнительными модулями и аксессуарами.
Не все платы поддерживают перечисленные функции. Ориентироваться нужно на инструкцию именно установленной модели.
Какие признаки могут указывать на неисправность платы
Отказ блока управления проявляется по-разному. Иногда автоматика полностью перестает реагировать, в других случаях проблема возникает только в одном режиме или с определенным подключенным устройством.
Поводом для диагностики могут быть следующие ситуации:
- питание на привод подается, но автоматика не реагирует на команды;
- блок управления не включается или отсутствует штатная индикация;
- ворота начинают движение и сразу останавливаются без понятной причины;
- привод работает только в одном направлении;
- перестали работать отдельные входы или подключенные аксессуары;
- не удается сохранить или изменить настройки;
- автоматика выдает повторяющуюся ошибку;
- после попадания влаги или проблемы с электропитанием работа системы изменилась;
- на плате видны следы перегрева, повреждения или окисления.
Ни один из этих признаков не подтверждает неисправность платы без проверки. Причина может находиться в питании, предохранителе, двигателе, конденсаторе, концевиках, энкодере, фотоэлементах, проводке или механике ворот.

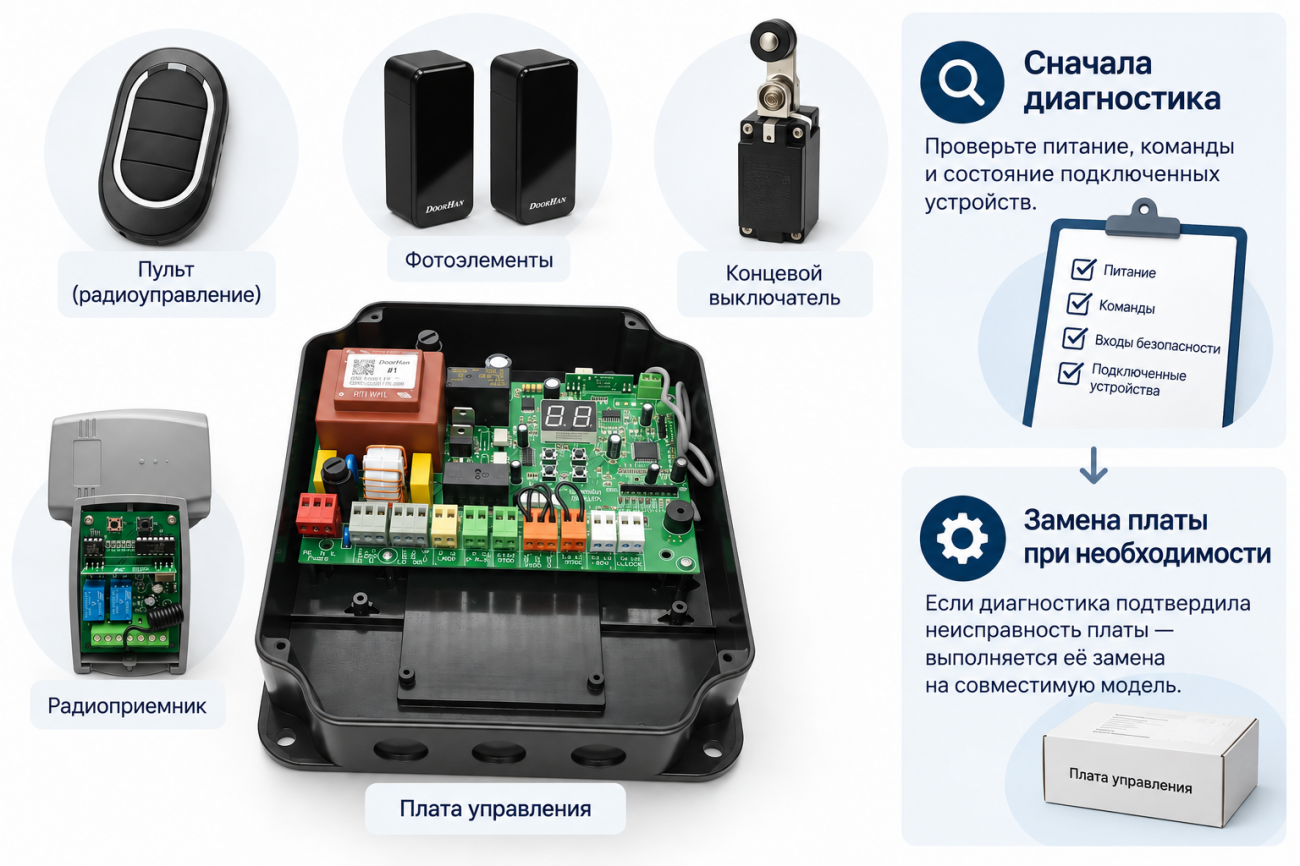

Почему не стоит сразу покупать новую плату
Симптомы неисправностей разных узлов автоматики часто похожи. Например, если ворота не двигаются, причиной может быть отсутствие питания двигателя, сработавшая цепь безопасности или неисправный концевой выключатель. Если не работает пульт, проблема может находиться в самом брелоке или радиоприемнике.
Замена платы наугад не только увеличивает расходы, но и может не изменить поведение ворот. Сначала нужно определить, получает ли блок питание, видит ли команды и какие входы мешают запуску.
Что проверить до замены платы управления
Важно: перед осмотром платы, клемм, проводки, двигателя или конденсатора отключите автоматику от электросети. Проверку напряжения и другие измерения, требующие работы под напряжением, должен выполнять квалифицированный специалист.
- есть ли электропитание на входе автоматики;
- исправен ли предусмотренный схемой предохранитель;
- нет ли повреждения кабеля и клемм;
- реагирует ли плата на стационарную кнопку управления;
- работают ли концевые выключатели или датчики положения;
- не заблокирован ли запуск устройством безопасности;
- исправны ли фотоэлементы и их подключение;
- свободно ли перемещаются сами ворота;
- не поврежден ли двигатель или конденсатор;
- соответствуют ли текущие настройки инструкции;
- какой код ошибки показывает автоматика, если диагностика предусмотрена;
- не изменялась ли проводка непосредственно перед появлением проблемы.
Если самостоятельно определить причину не получается, разумнее перейти к диагностике, а не последовательно менять дорогие узлы.

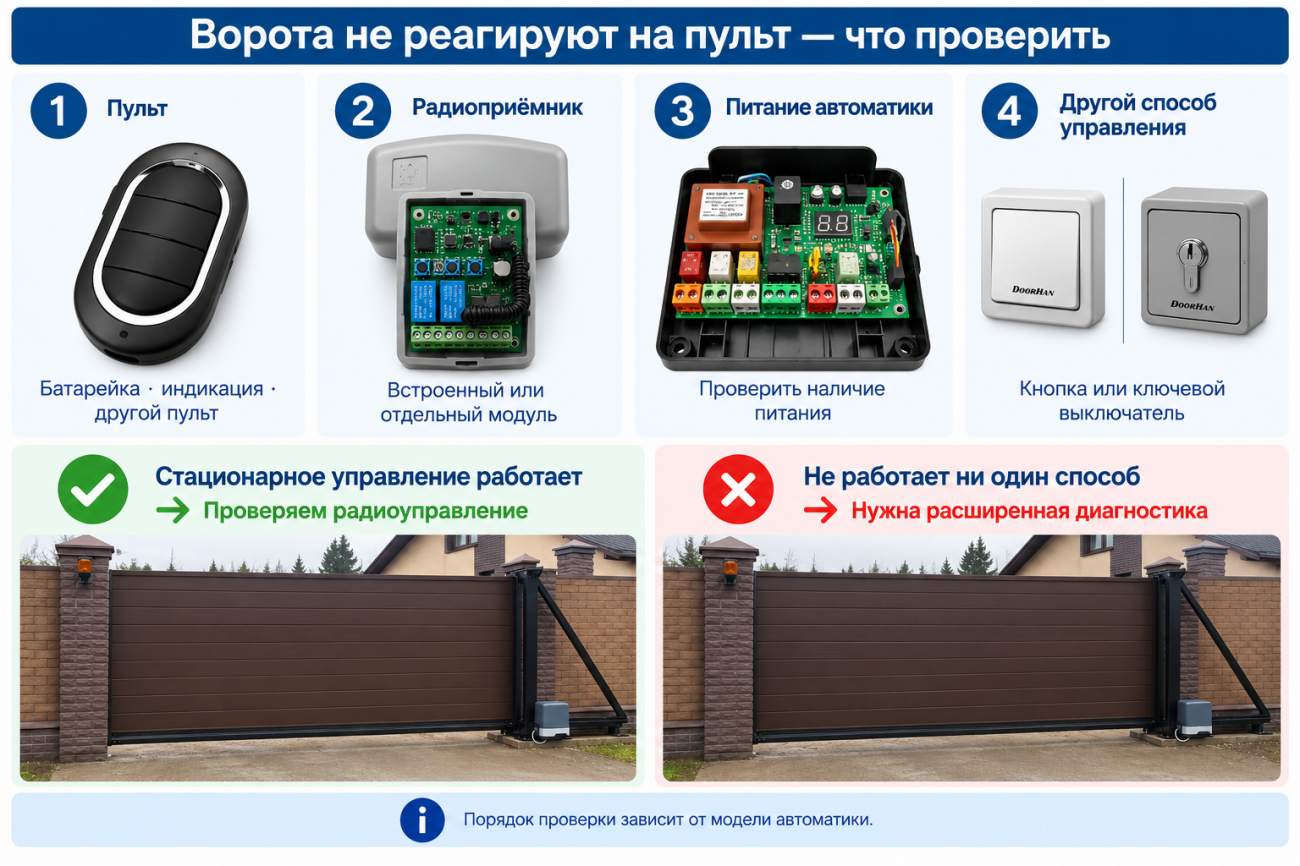

Почему ворота не реагируют на пульт
Отсутствие реакции на пульт не означает автоматически неисправность основной платы. Сначала проверяют сам пульт, питание автоматики и радиоканал.
В некоторых системах радиоприемник встроен непосредственно в блок управления, в других устанавливается отдельной платой или модулем. Поэтому порядок проверки зависит от конструкции автоматики.
Если стационарная кнопка открывает ворота, а пульты не работают, диагностику имеет смысл начинать с радиоуправления. Если автоматика не реагирует ни на один способ подачи команды, круг возможных причин становится шире.
Почему привод работает только в одну сторону
Если ворота открываются, но не закрываются, или происходит обратная ситуация, причиной не обязательно является плата. Блок управления может получать сигнал от концевого выключателя, фотоэлементов или другого входа, который запрещает движение в определенном направлении.
Нужно проверить индикацию входов, если она предусмотрена платой, концевые положения, цепи безопасности и подключение двигателя. Только после этого можно делать вывод о неисправности выходной части платы или другого электронного узла.

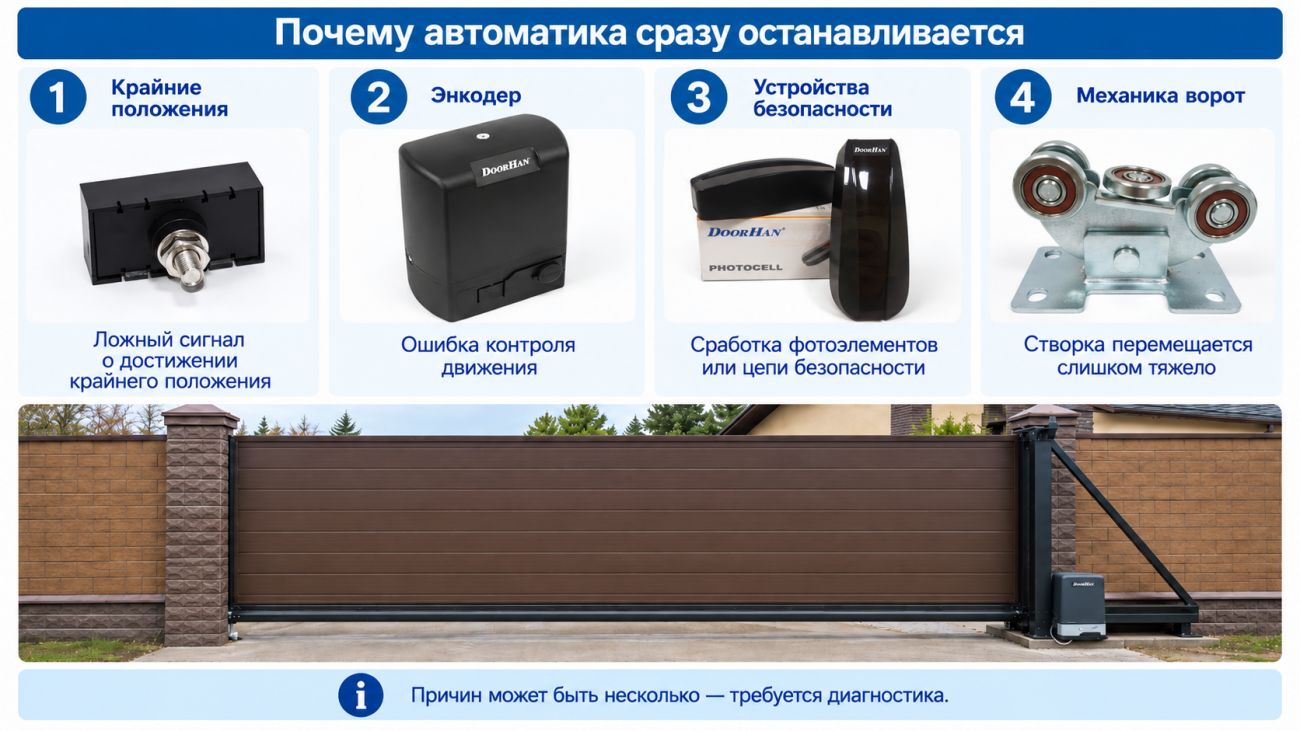

Почему автоматика сразу останавливается
Кратковременный запуск с последующей остановкой возможен при разных неисправностях. Блок может получать сигнал о достижении крайнего положения, обнаруживать неправильное движение по данным энкодера или реагировать на подключенное устройство безопасности.
Также необходимо проверить механику ворот. Если створка перемещается тяжело, привод может работать иначе, чем предусмотрено нормальным режимом.
Что проверить после скачка или отключения напряжения
Если проблема появилась одновременно с нестабильным электропитанием, сначала проверяют питание автоматики, предохранители и состояние блока управления. Не стоит считать повреждение платы установленным фактом только потому, что отказ произошел после отключения электричества.
При повторяющихся проблемах с сетью полезно отдельно оценить схему питания автоматики и применяемую защиту. Подробнее эта тема разобрана в статье про защиту автоматики ворот от скачков напряжения.

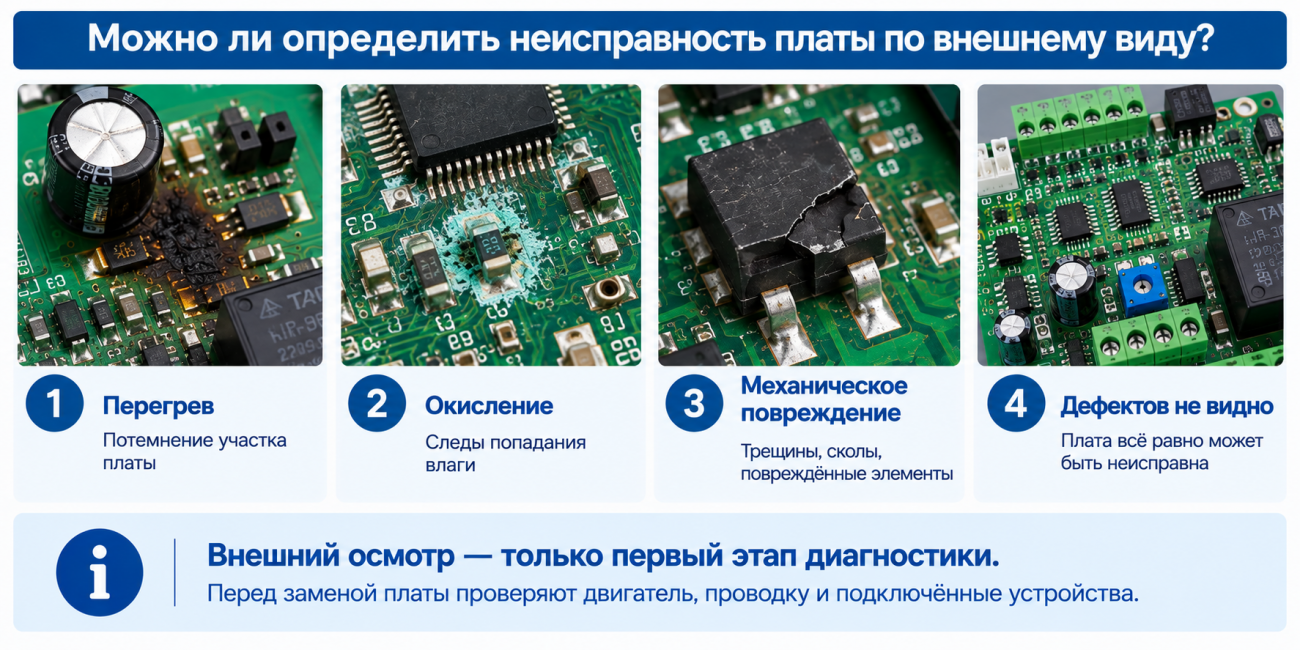

Можно ли определить неисправность по внешнему виду платы
Иногда повреждение видно сразу: потемнение участка платы, следы перегрева, окисление после попадания влаги или механически поврежденный компонент. Но отсутствие видимых дефектов не означает, что плата исправна.
Электронная неисправность может не оставлять заметных следов. И наоборот, обнаруженное повреждение не объясняет, почему оно возникло. Перед установкой новой платы важно убедиться, что двигатель, проводка и подключенные устройства не создают повторную проблему.
Как подобрать плату управления для замены
Подбор начинается с точного определения автоматики. Названия бренда недостаточно. Для одной марки выпускаются разные серии приводов, а внешне похожие платы могут иметь другое назначение и схему подключения.
Перед заказом нужно проверить:
- производителя и точную модель привода;
- артикул установленной платы;
- ревизию платы, если она указана;
- тип и питание электродвигателя;
- количество управляемых двигателей;
- тип конечных выключателей или датчиков положения;
- необходимые входы устройств безопасности;
- тип установленного радиоприемника;
- совместимость дополнительных модулей;
- схему подключения по документации производителя.
Если вы не уверены, какая плата нужна, для подбора лучше подготовить фотографии шильдика привода, старой платы и ее маркировки. Специалист БРАМИ сможет проверить совместимость до заказа запчасти.

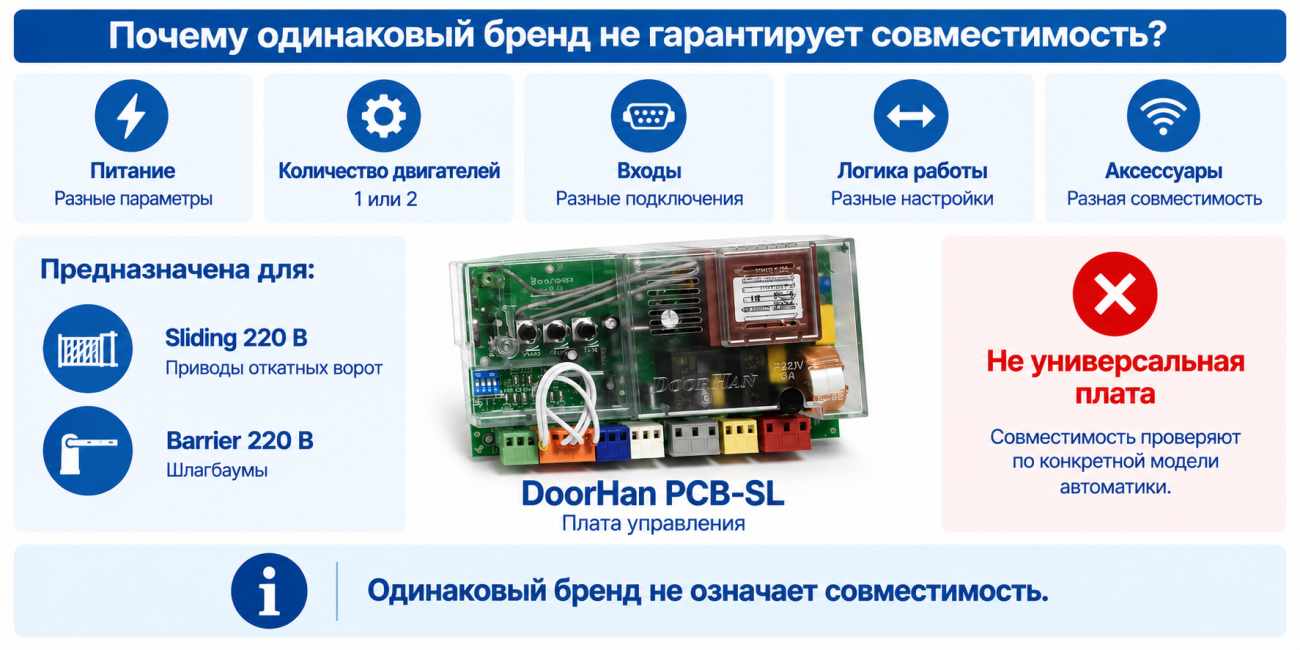

Почему одинаковый бренд не гарантирует совместимость
В линейке одного производителя могут использоваться десятки разных блоков управления. Они отличаются питанием, количеством двигателей, входами, логикой конечных положений и подключаемыми аксессуарами.
Например, на bramy.ru представлена плата управления DoorHan PCB-SL, предназначенная для совместимых приводов Sliding и шлагбаумов Barrier. Это не означает, что ее можно устанавливать в любой привод DoorHan.
Можно ли поставить универсальную плату
На рынке существуют блоки управления, рассчитанные на работу с разными приводами. Но понятие «универсальная» не означает «подойдет без проверки».
Нужно сопоставить питание и тип двигателя, конечные выключатели, устройства безопасности, управление замком или лампой, радиоканал и другие необходимые функции. Если штатная автоматика использует энкодер или специальный интерфейс, возможность замены требует отдельной проверки.
Для ремонта существующих ворот штатная или подтвержденная совместимая плата обычно позволяет сохранить предусмотренную производителем схему работы без ненужной переделки системы.

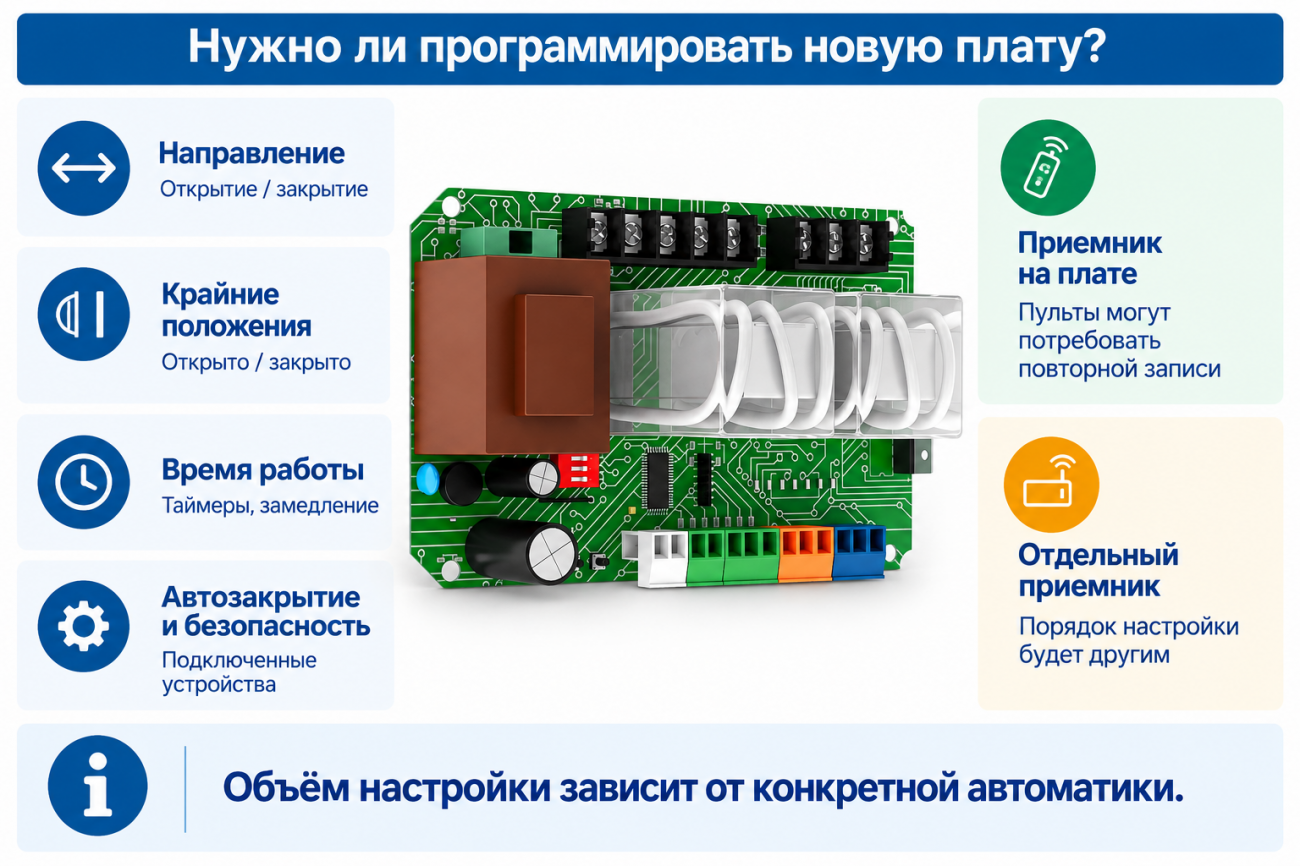

Нужно ли программировать новую плату
После замены блока управления обычно требуется выполнить предусмотренные производителем настройки. Их объем зависит от конкретной автоматики.
Может потребоваться настроить направление движения, конечные положения, время работы, замедление, автоматическое закрытие, подключенные устройства безопасности или другие функции.
Если радиоприемник и память пультов находятся непосредственно на заменяемой плате, пульты также может потребоваться записать заново. Если приемник выполнен отдельным модулем, порядок будет другим.
Можно ли перенести настройки со старой платы
Это зависит от оборудования. В простых системах параметры выставляются заново переключателями или регуляторами. В других блоках используются меню программирования и цифровые параметры.
Перед демонтажем исправно читающейся платы полезно зафиксировать ее настройки и подключения. Это снижает риск ошибки при установке новой запчасти.
Копировать настройки с похожей модели автоматики без проверки инструкции не стоит. Даже одинаково названный параметр может работать по-разному.

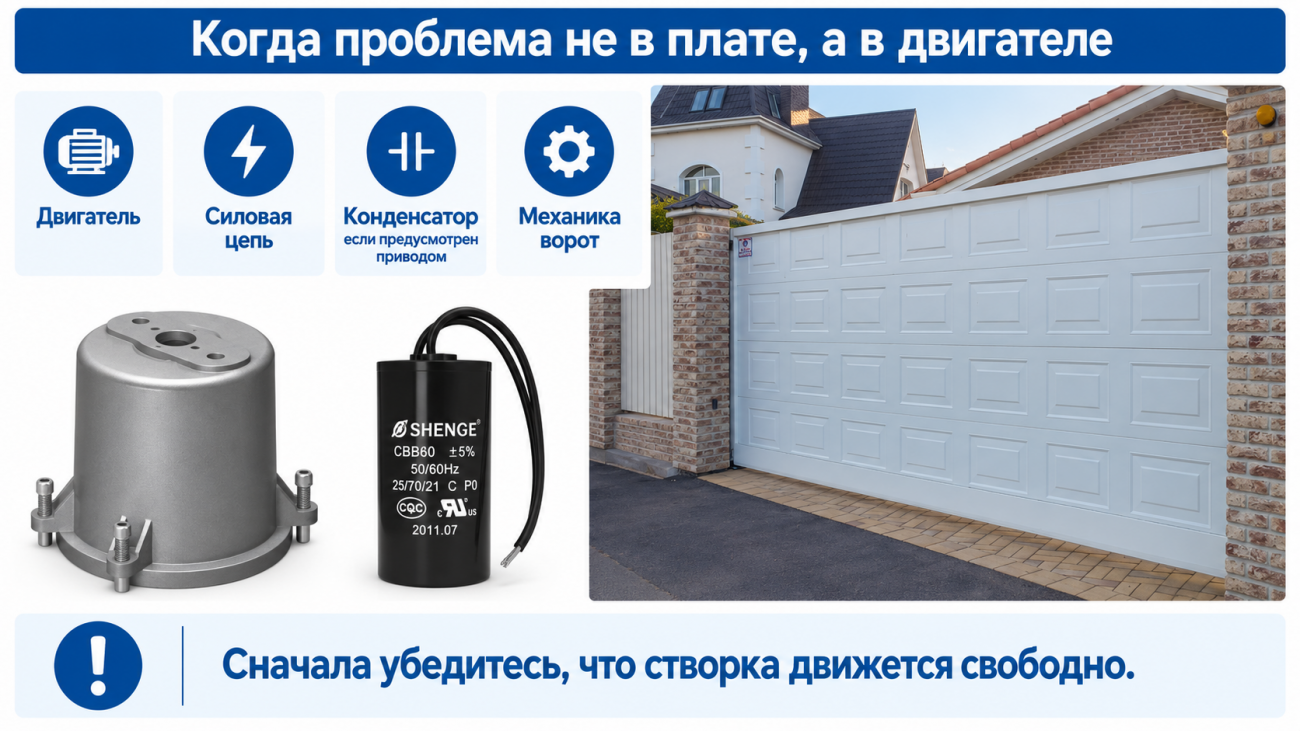

Когда проблема не в плате, а в двигателе
Если плата принимает команду и формирует управляющий сигнал, но двигатель не запускается, нужно проверять силовую цепь, двигатель и связанные с ним элементы. Для отдельных приводов в такой диагностике учитывается и конденсатор.
При этом сначала проверяют механику ворот. Заклинившая или тяжело перемещающаяся створка может создавать повышенную нагрузку независимо от состояния электронного блока.
Когда проблема связана с концевиками или энкодером
Если ворота неправильно определяют крайнее положение, останавливаются слишком рано или не проходят обучение, причиной может быть система контроля положения.
Замена платы в такой ситуации не должна быть первым действием. Нужно проверить концевые выключатели, энкодер, их проводку и настройки. Эти узлы передают информацию блоку управления, и неправильный сигнал может выглядеть как сбой самой платы.

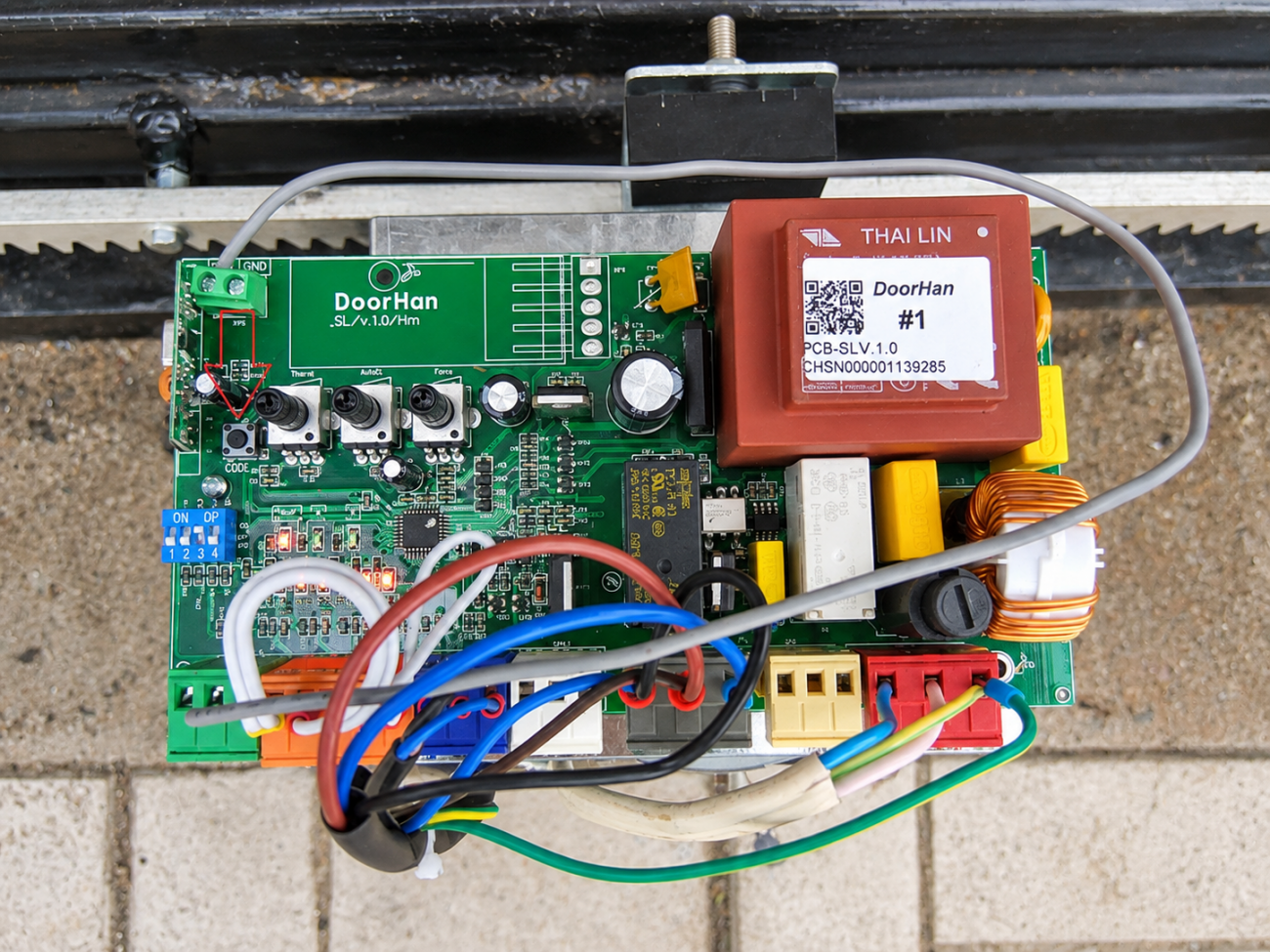

Плата управления откатными воротами
В откатной автоматике блок управления может быть встроен непосредственно в корпус привода. При диагностике проверяют двигатель, зубчатую рейку, концевые выключатели или энкодер, фотоэлементы, радиоуправление и другие подключенные устройства.
Для замены особенно важно определить точную модель привода. Одинаковая масса ворот или одинаковый производитель не означают, что электронные платы взаимозаменяемы.
Плата управления распашными воротами
Блок распашной автоматики может управлять одним или двумя приводами. В двухстворчатой системе он также обеспечивает предусмотренную производителем последовательность работы створок и взаимодействие с аксессуарами.
Если одна створка работает, а вторая нет, нужно проверить соответствующий двигатель, проводку и выход платы. Менять весь блок только по этому симптому преждевременно.

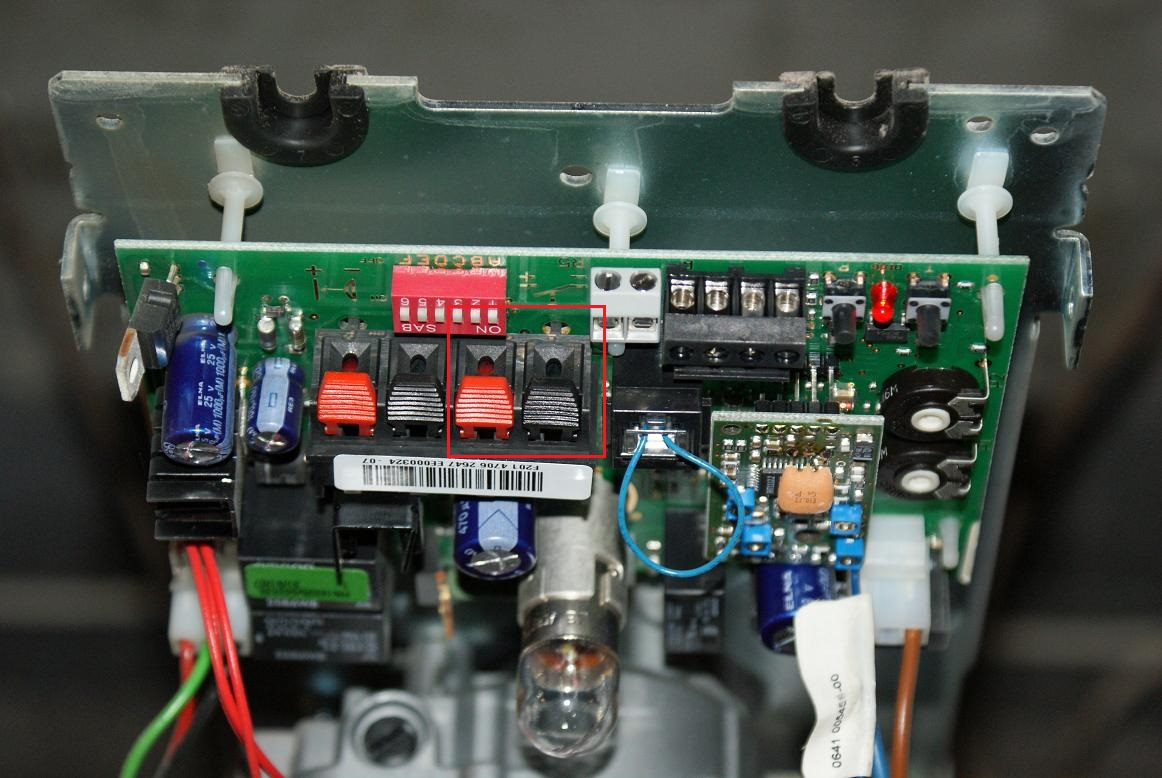

Плата управления секционными воротами
В приводах секционных ворот электронный блок может быть встроен в корпус привода или установлен отдельно. Он взаимодействует с двигателем, органами управления, устройствами безопасности и системой определения положения в соответствии с конструкцией оборудования.
При ошибках сначала проверяют состояние самих ворот. Неисправная механика, неправильная балансировка или заклинивание полотна могут влиять на работу привода и диагностику автоматики.
Плата управления шлагбаумом
В шлагбауме блок управления отвечает за двигатель и подключенные устройства, которые формируют логику проезда. Это могут быть фотоэлементы, кнопки, радиоуправление, индукционные петли, сигнальная лампа и другие совместимые аксессуары.
При отказе шлагбаума особенно важно определить, не блокирует ли движение один из входов безопасности. Замена платы без проверки периферии может не устранить неисправность.
Что подготовить для подбора платы
- фотографию автоматики целиком;
- фотографию шильдика привода;
- фотографию установленной платы;
- артикул и маркировку электронного модуля;
- фотографию клемм и подключений;
- описание неисправности;
- код ошибки или состояние индикаторов;
- информацию о том, что произошло перед отказом;
- данные о предыдущем ремонте или замене платы.
Этой информации обычно достаточно, чтобы понять, какой узел установлен и в каком направлении продолжать подбор или диагностику.
Типичные ошибки при замене платы
- покупают плату только по производителю ворот;
- ориентируются на похожий внешний вид;
- не проверяют точную модель привода;
- не сравнивают электрические подключения;
- не проверяют периферию до установки новой платы;
- переносят провода без фиксации исходной схемы;
- не выполняют необходимые настройки после замены;
- считают отсутствие реакции на пульт доказательством поломки платы;
- не проверяют механику ворот;
- устанавливают новую плату, не выяснив причину повреждения старой.

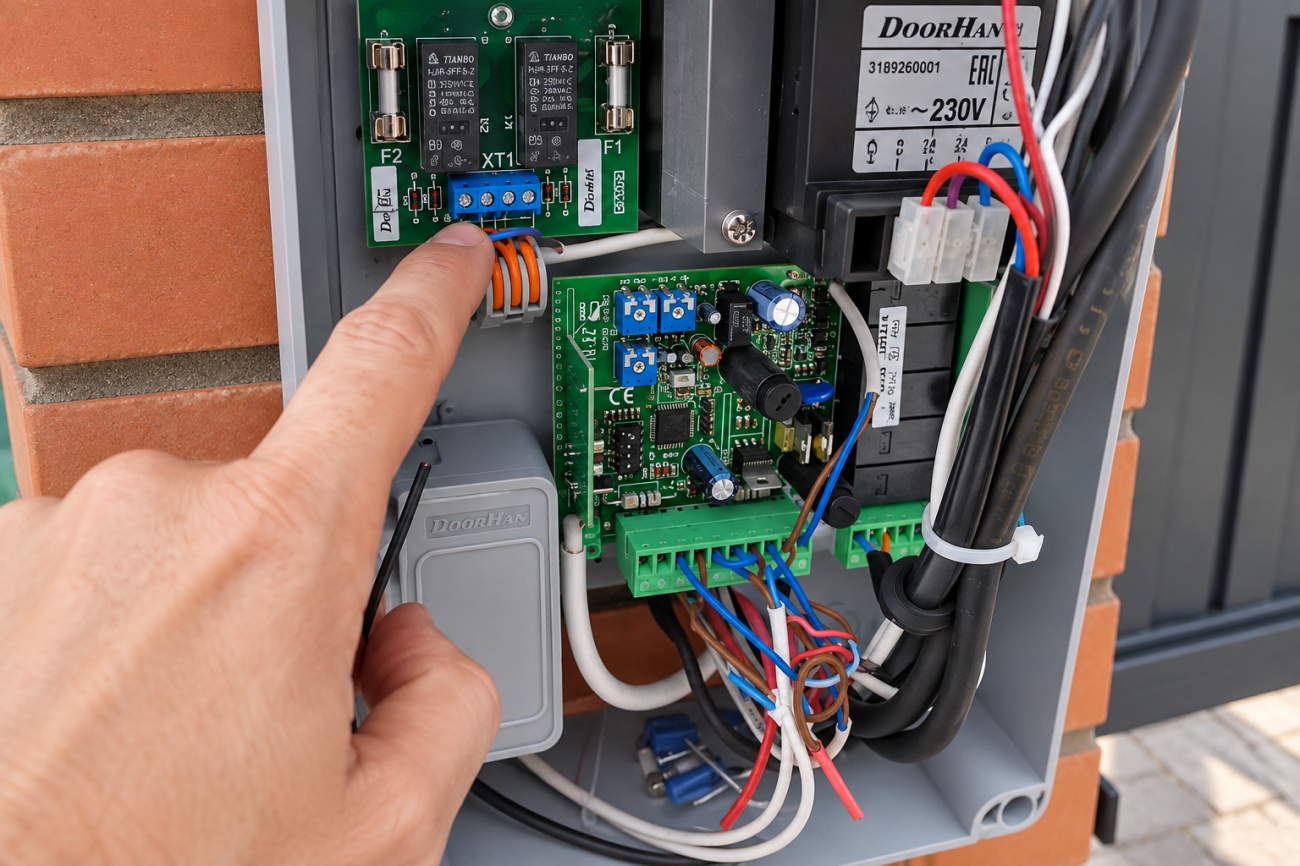

Диагностика, подбор и сервис
БРАМИ работает с частными и корпоративными клиентами, выполняет диагностику, настройку, ремонт и обслуживание автоматики ворот и шлагбаумов.
Если система перестала реагировать на команды или работает нестабильно, проверяются питание, блок управления, двигатель, датчики, устройства безопасности, проводка и механика ворот. Если неисправность платы подтверждена, замена подбирается по модели и совместимости оборудования.
Для проверки автоматики можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Как понять, что сгорела плата управления воротами?
По одному симптому определить это нельзя. Даже если автоматика не реагирует, сначала нужно проверить питание, предохранители, подключенные устройства, двигатель и проводку. Видимые следы повреждения платы являются поводом для диагностики, но причину отказа все равно нужно установить.
Почему на плате есть питание, а ворота не работают?
Питание блока не означает исправность всей системы. Запуск может блокироваться концевым выключателем, фотоэлементом, другим входом безопасности или неисправностью двигателя. Нужна последовательная проверка цепей.
Можно ли заменить плату управления самостоятельно?
Для замены требуется правильно определить совместимую модель, перенести электрические подключения и выполнить настройку. Если нет опыта работы с автоматикой и электрооборудованием, безопаснее поручить работу специалисту.
Подойдет ли плата от другого привода того же бренда?
Не обязательно. Нужно проверить конкретную совместимость по модели, электрическим параметрам, типу двигателя, датчикам положения и подключаемым аксессуарам.
Нужно ли заново записывать пульты после замены платы?
Зависит от конструкции радиоуправления. Если память пультов находится в заменяемой плате, их может потребоваться записать заново. При отдельном радиоприемнике порядок может отличаться.
Можно ли поставить универсальный блок управления?
Только после проверки совместимости с двигателем, концевыми устройствами, периферией и необходимыми функциями. Универсальный блок не является автоматической заменой любой штатной платы.
Почему новая плата не решила проблему?
Причина могла находиться в другом узле: двигателе, проводке, концевиках, энкодере, фотоэлементах, питании или механике ворот. Также необходимо проверить правильность подключения и настройки новой платы.
Что прислать для подбора платы управления?
Лучше всего прислать фотографии шильдика привода, установленной платы, ее маркировки и подключений, а также описать неисправность и состояние индикации.
