Зубчатая рейка для откатных ворот: какую выбрать
Для чего нужна зубчатая рейка

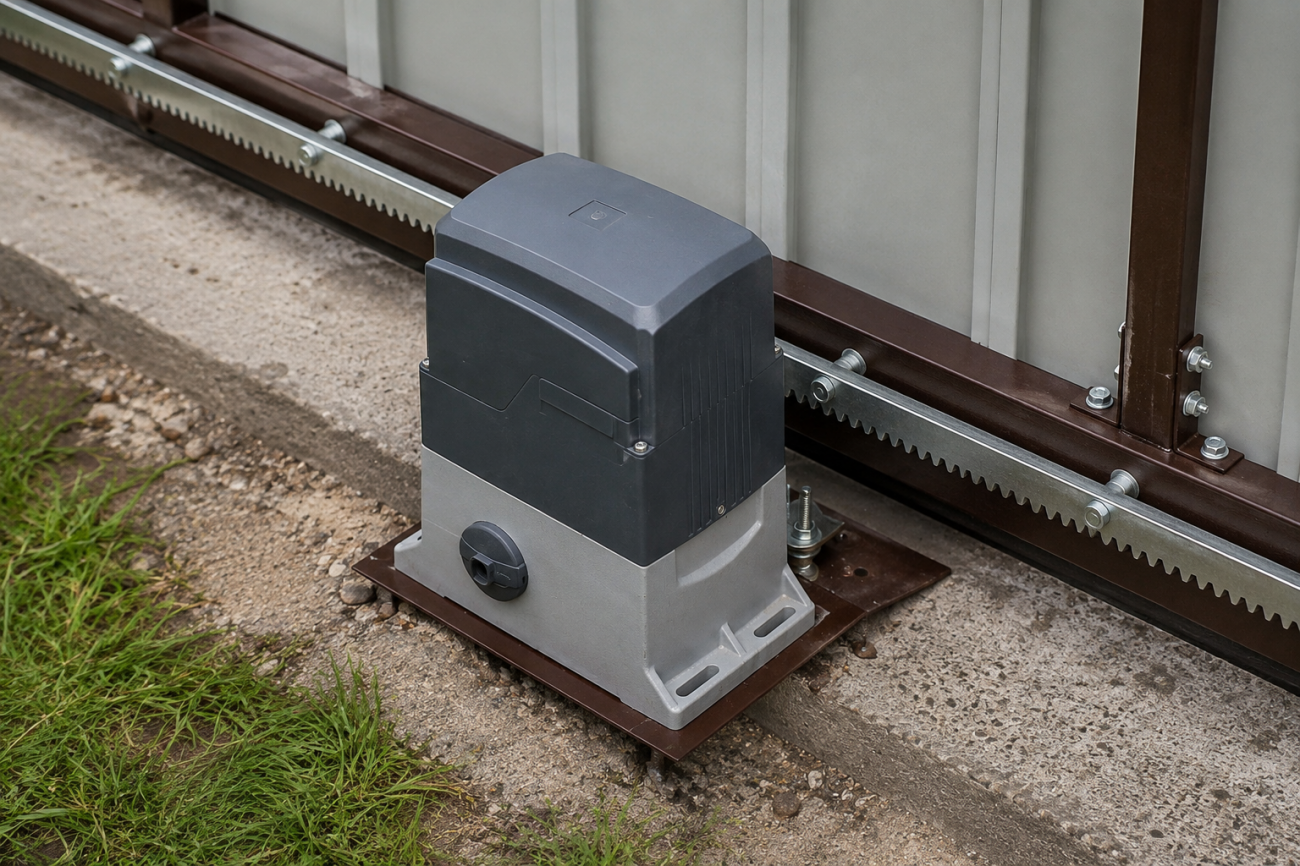

Зубчатая рейка закрепляется вдоль полотна откатных ворот и входит в зацепление с ведущей шестерней электропривода. Когда двигатель вращает шестерню, рейка перемещается вместе со створкой и обеспечивает открытие или закрытие ворот.
От правильного выбора и монтажа рейки зависит стабильность зацепления на всем ходе полотна. Если рейка установлена с перекосом, слишком плотно прижата к шестерне или имеет несовместимый профиль зуба, привод получает дополнительную нагрузку, а ворота могут двигаться рывками и шуметь.
Главный критерий — совместимость с приводом
Рейку нельзя выбирать только по длине и материалу. В первую очередь нужно проверить ведущую шестерню привода и модуль зубчатого зацепления. Рейка и шестерня должны быть рассчитаны на совместную работу.
В приводах откатных ворот используется в том числе модуль M4, но считать его универсальным нельзя. Перед заказом нужно проверить инструкцию или характеристики конкретного привода.
- производителя и модель привода;
- модуль ведущей шестерни;
- тип рейки, предусмотренный производителем;
- массу и конструкцию створки;
- способ крепления рейки к полотну;
- необходимую рабочую длину;
- условия эксплуатации ворот.
Если привод ещё не выбран, рейку нужно подбирать вместе с автоматикой для откатных ворот, учитывая массу и конструкцию створки, интенсивность работы и требования производителя.
Какие зубчатые рейки бывают
Стальная зубчатая рейка
Производители автоматики выпускают стальные зубчатые рейки разных размеров и модулей для приводов откатных ворот. Конкретную рейку подбирают по ведущей шестерне, конструкции ворот и требованиям производителя привода.
Способ крепления зависит от конструкции конкретной рейки: могут использоваться приварные бобышки, втулки или другие предусмотренные производителем элементы. Для примера можно посмотреть зубчатую рейку CAME 009CGZS.
Нейлоновая рейка с металлическим сердечником
В нейлоновой рейке зубчатая рабочая часть выполнена из полимерного материала, а жесткость конструкции может обеспечиваться металлической вставкой или сердечником. Допустимая нагрузка определяется характеристиками конкретной модели.
Нельзя переносить ограничение одной нейлоновой рейки на все изделия этого типа. Перед покупкой нужно проверить допустимую массу ворот, модуль зуба и совместимость с приводом.
На сайте БРАМИ отдельно разобрана нейлоновая зубчатая рейка FAAC со стальным сердечником для ворот с указанной производителем допустимой нагрузкой.
Стальная или нейлоновая: что выбрать
Универсального ответа нет. Для уже установленного привода выбор начинается с его ведущей шестерни и требований производителя. Для новой автоматики материал рейки оценивают вместе с массой ворот, конструкцией створки и характеристиками выбранного привода.
Когда рассматривают стальную рейку
- производитель привода предусматривает стальную рейку;
- нужен определенный модуль или размер рейки;
- конструкция ворот предусматривает соответствующий способ крепления;
- выбранная рейка соответствует нагрузке и характеристикам привода.
Когда рассматривают нейлоновую рейку
- масса ворот находится в пределах, разрешенных производителем рейки;
- рейка совместима с ведущей шестерней привода;
- конструкция и крепеж рейки подходят к полотну ворот;
- производитель автоматики допускает такое решение.
Нельзя выбирать нейлоновую рейку только потому, что ворота кажутся легкими, а стальную — только потому, что она выглядит прочнее. Важна совместимость всей передачи «шестерня — рейка» и характеристики конкретного изделия.

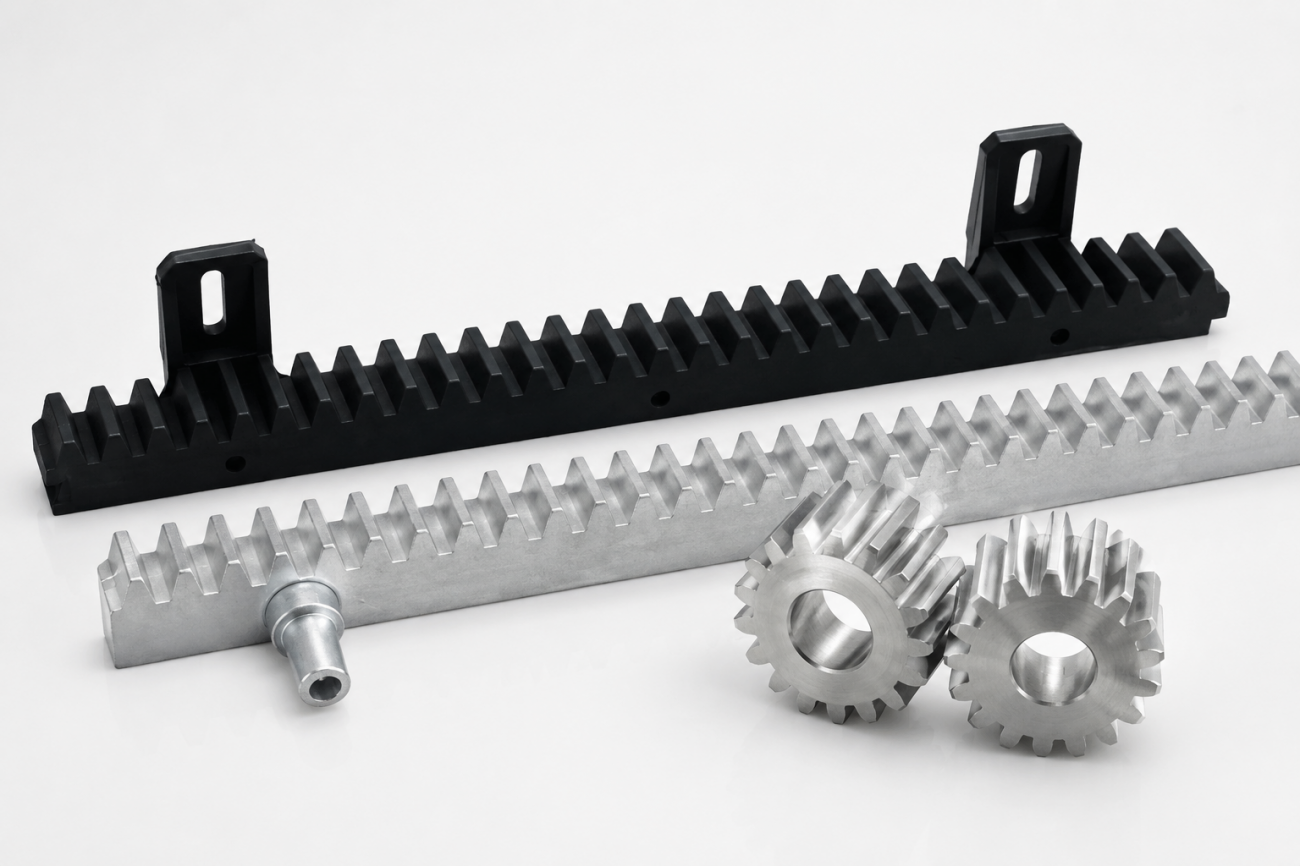

Почему важен модуль зуба
Модуль определяет геометрию зубчатого зацепления. Если модуль рейки отличается от модуля ведущей шестерни, нормального зацепления не получится.
На рынке встречаются рейки M4 и других исполнений, поэтому перед покупкой лучше определить модель привода и найти обозначение рекомендуемой производителем рейки или шестерни.
Даже совпадение модуля не означает автоматическую совместимость по всем параметрам. Нужно учитывать размеры рейки, способ крепления, допустимую нагрузку и конструкцию ворот.
Как определить необходимую длину рейки
Рейка должна обеспечивать зацепление с ведущей шестерней на всем рабочем ходе ворот. Обычно она собирается из отдельных секций, которые устанавливаются последовательно вдоль створки.
Нужную длину определяют не только по ширине проема, а по фактическому перемещению створки, положению привода и крайним положениям ворот. Шестерня должна оставаться в рабочем зацеплении с рейкой на всем ходе.
Покупать рейку ровно по ширине проема без проверки конструкции не стоит. Консольная часть створки и положение привода могут потребовать дополнительную длину.
Что проверить перед покупкой
- точную модель электропривода;
- модуль ведущей шестерни;
- рекомендованный производителем тип рейки;
- массу и длину створки;
- полный рабочий ход ворот;
- материал и конструкцию полотна в месте крепления;
- тип крепежа рейки;

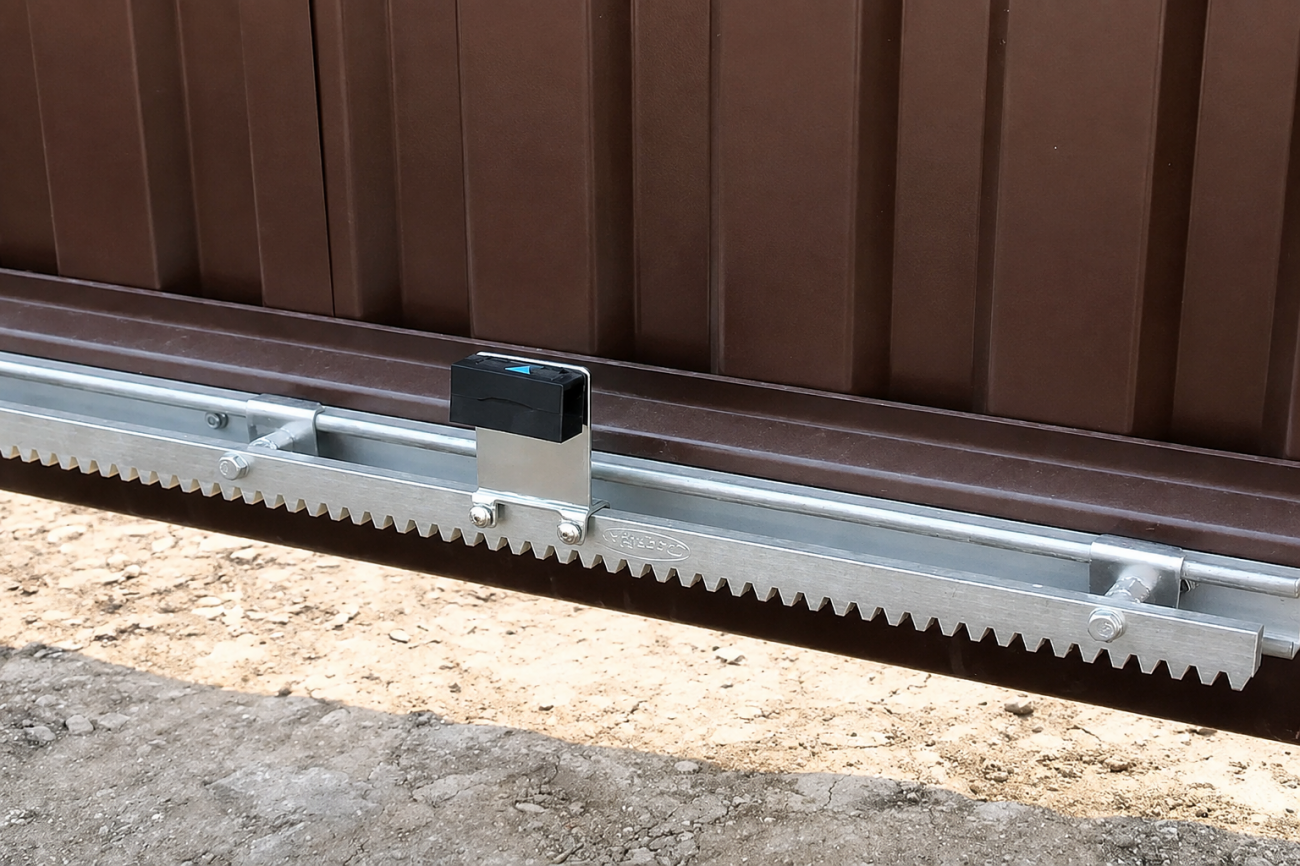

- наличие магнитов или упоров конечных положений, если они крепятся на рейке;
- состояние существующей рейки, если выполняется ремонт.
Не знаете, какая зубчатая рейка подойдёт к вашим откатным воротам? Пришлите фотографию шильдика электропривода, установленной рейки и ведущей шестерни, а также сообщите примерную длину и массу створки.
Специалист БРАМИ проверит модель привода, модуль зубчатого зацепления, тип крепления и рабочую длину и поможет подобрать совместимую рейку.
Почему рейку нельзя устанавливать слишком плотно
Зубчатая рейка не должна быть установлена так, чтобы вес створки передавался через неё на ведущую шестерню и редуктор электропривода. Привод должен перемещать ворота, но не служить опорой для полотна.
При монтаже положение рейки и привода регулируют так, чтобы правильное зацепление сохранялось по всей длине хода и между рейкой и ведущей шестернёй оставался рабочий зазор, предусмотренный производителем конкретного привода.
Если рейка слишком сильно прижата к шестерне, нагрузка на редуктор увеличивается. При недостаточной глубине зацепления зубья могут работать нестабильно, перескакивать или выходить из контакта.

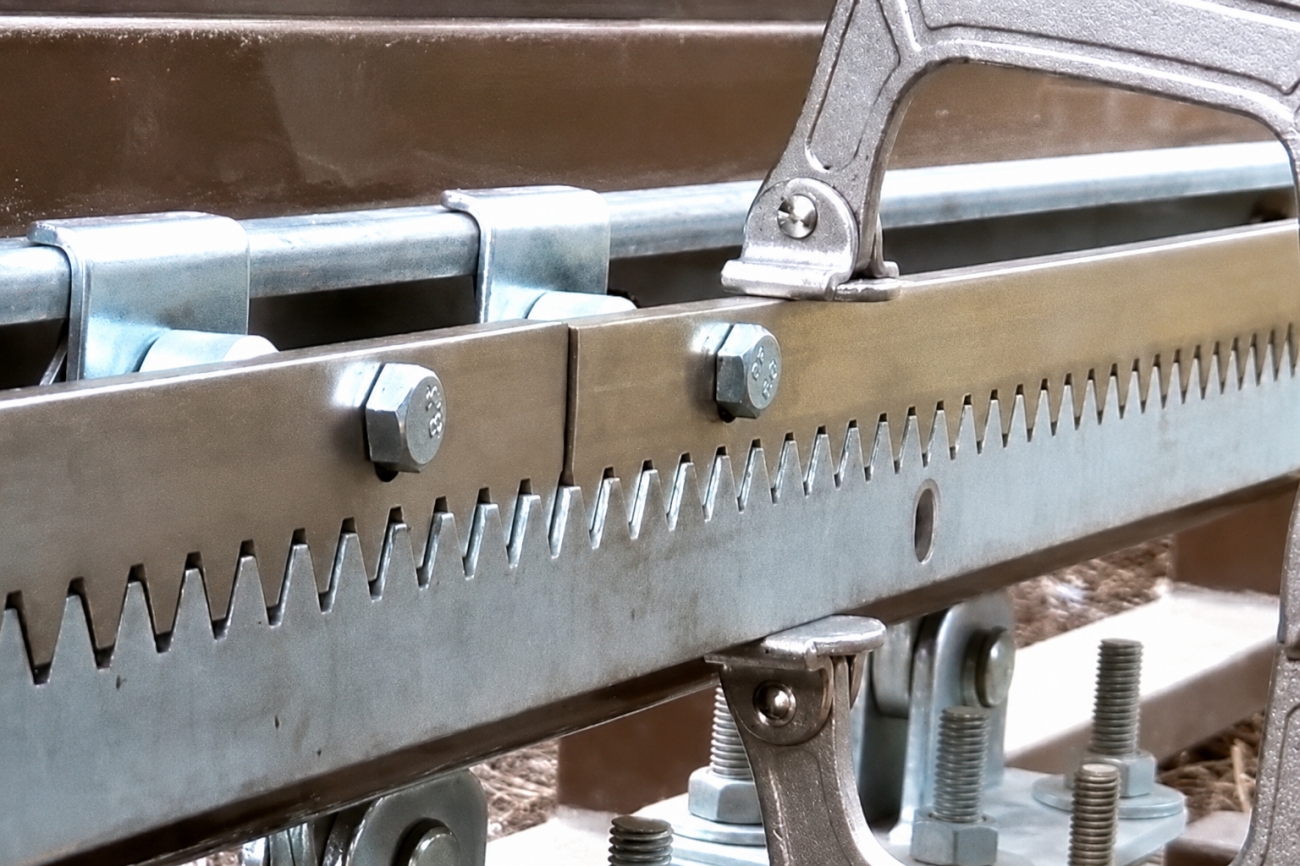

Как состыковать секции рейки
На стыке двух секций должен сохраняться правильный шаг зубьев. Если элементы смещены относительно друг друга, ведущая шестерня будет проходить место соединения с ударом или рывком.
Для выравнивания стыка производители могут рекомендовать использовать дополнительный отрезок зубчатой рейки как шаблон. Он прикладывается к соединяемым секциям и помогает сохранить непрерывный шаг зубьев.
После крепления створку нужно провести по всей длине хода и проверить, что шестерня проходит места соединения без закусывания, провалов и ударов.
Почему рейкой нельзя исправлять перекос ворот
Если створка идет тяжело, провисает, имеет люфт в роликовых опорах или меняет высоту относительно привода, регулировка рейки не устраняет механическую неисправность.
Перед установкой автоматики ворота должны свободно перемещаться вручную. Рейка должна следовать геометрии исправной створки, а не компенсировать неправильное положение роликов, фундамента или полотна.

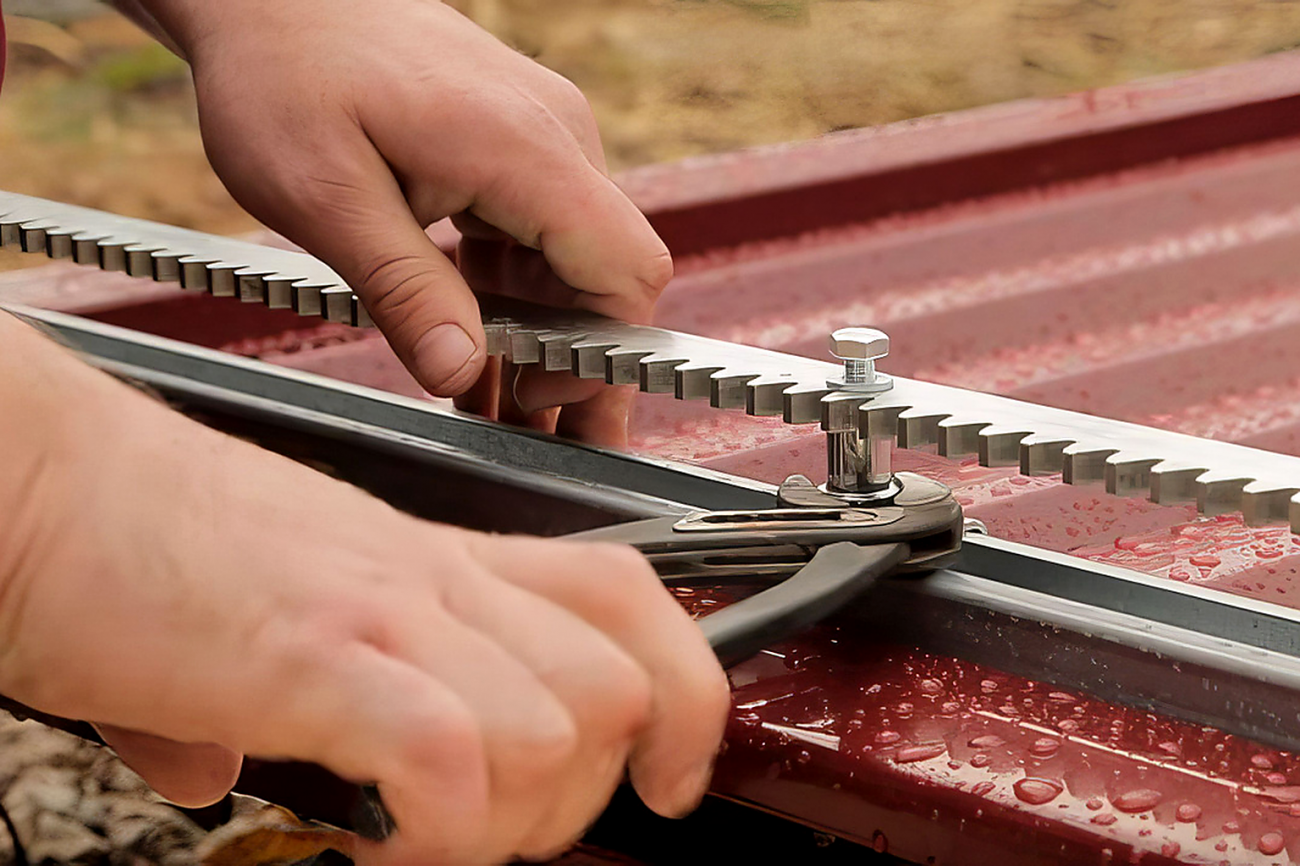

Типичные ошибки при монтаже
- не проверяют модуль шестерни перед покупкой;
- выбирают рейку без учета допустимой нагрузки;
- устанавливают привод слишком высоко или низко относительно рейки;
- прижимают рейку к шестерне без предусмотренного рабочего зазора;
- нарушают шаг зубьев на стыках;
- крепят рейку к створке с перекосом;
- пытаются рейкой компенсировать тяжелый ход ворот;
- не проверяют движение створки после монтажа;
- не учитывают элементы конечных положений, если они устанавливаются на рейке.
Нужно ли смазывать зубчатую рейку
Обслуживание зубчатой передачи выполняют по инструкции производителя привода. Для ряда систем производитель прямо указывает не смазывать зубчатую рейку и ведущую шестерню.
Наносить смазку на открытую зубчатую передачу без требования производителя не стоит. На рабочую поверхность попадают пыль и другие загрязнения, которые могут влиять на работу зацепления.
Почему ворота начали шуметь после установки рейки

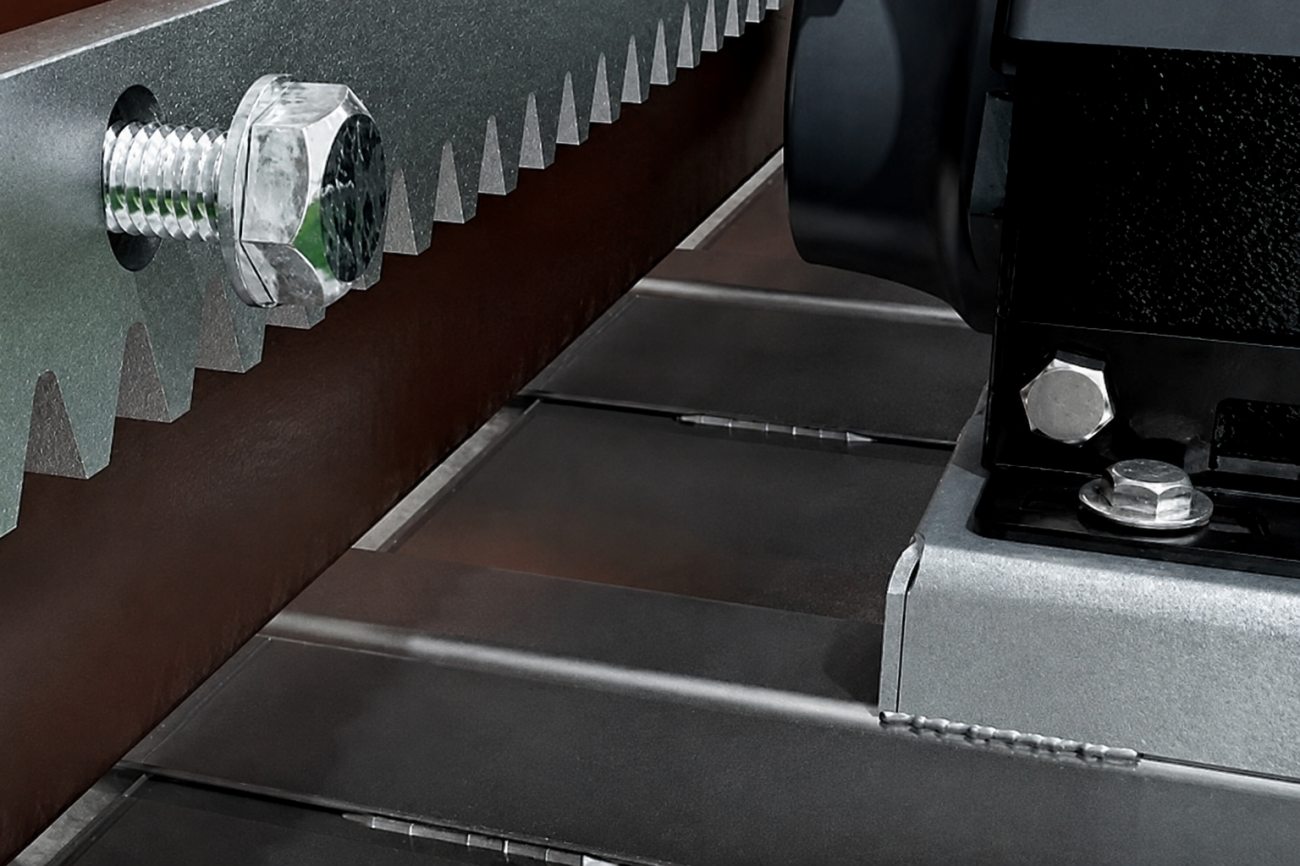

Повышенный шум может быть связан не только с материалом рейки. Нужно проверить положение привода, глубину зацепления, стыки секций, крепления, состояние ведущей шестерни и свободный ход створки.
Если шум появляется в одном и том же месте, в первую очередь проверяют стык секций и положение рейки на этом участке. Если характер шума меняется по всему ходу, нужно проверить расстояние между рейкой и шестерней и геометрию движения створки.
Когда зубчатую рейку нужно менять
- часть зубьев повреждена или отсутствует;
- рейка деформирована после механического воздействия;
- крепления не удерживают ее в правильном положении;
- из-за повреждения зубьев зацепление стало нестабильным;
- установленная рейка несовместима с новым приводом;
- после замены автоматики требуется другой модуль или тип рейки.
Если повреждена отдельная секция, возможность ее замены зависит от конструкции установленной рейки. Перед ремонтом нужно проверить модель изделия, состояние соседних секций и ведущей шестерни.
Что важно для частного дома

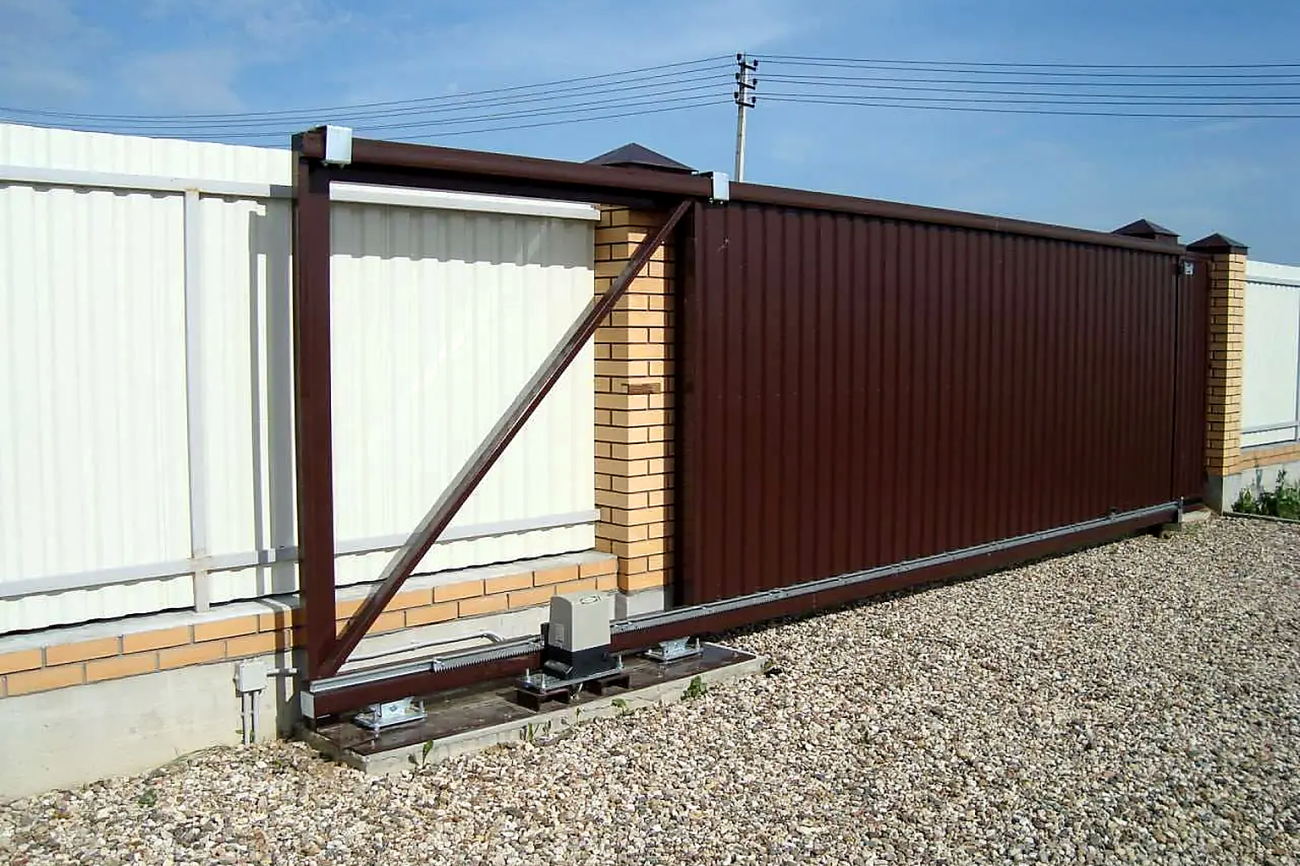

Для частных откатных ворот выбор определяется установленным приводом, параметрами створки и требованиями производителя автоматики. Если производитель допускает нейлоновую рейку для конкретной нагрузки, ее можно рассматривать наряду со стальным вариантом.
Материал рейки не компенсирует ошибки монтажа. Правильно установленная передача должна обеспечивать стабильное зацепление на всем ходе ворот и не создавать дополнительной нагрузки на привод.
Что важно для корпоративного объекта
На складе, производстве, парковке или КПП ворота могут выполнять большое количество циклов. При выборе рейки нужно учитывать массу полотна, режим эксплуатации, характеристики привода и требования производителя к зубчатой передаче.
Для тяжелых и интенсивно используемых ворот тип зубчатой рейки определяют по требованиям производителя привода. В таких системах применяются стальные рейки соответствующего модуля и сечения, если они предусмотрены конструкцией автоматики.
Монтаж, диагностика и сервис

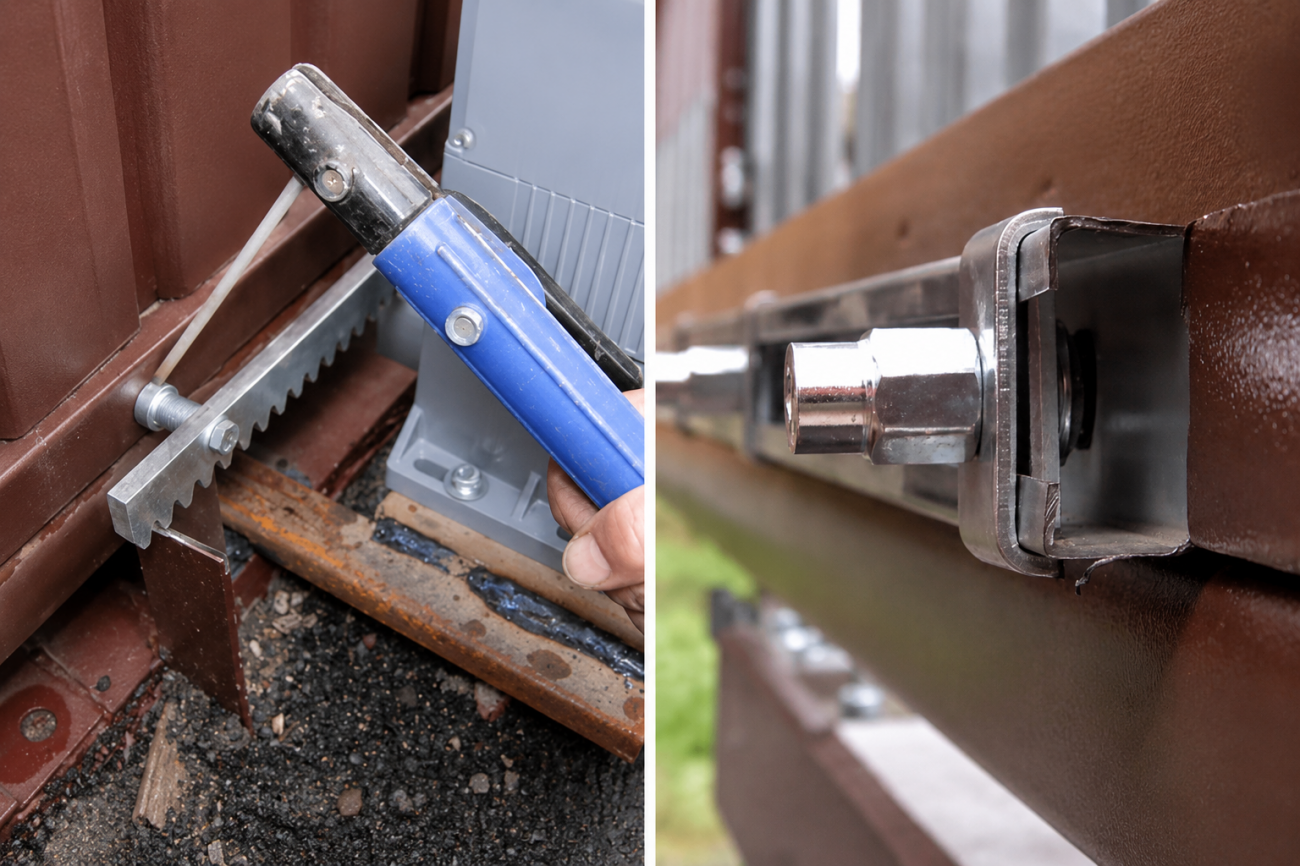

БРАМИ работает с частными и корпоративными клиентами, выполняет подбор автоматики, монтаж приводов, установку зубчатой рейки, настройку и обслуживание откатных ворот.
Если ворота двигаются рывками, появилась вибрация, привод шумит или шестерня проходит отдельные участки с ударом, проверяются геометрия створки, положение привода, крепления и стыки рейки, состояние зубьев и рабочее зацепление.
Если необходимо проверить привод, зубчатую рейку, ведущую шестерню или другие узлы конструкции, обратитесь в раздел ремонта и обслуживания откатных ворот.
FAQ
Что лучше: стальная или нейлоновая зубчатая рейка?
Выбор зависит от привода, параметров ворот и требований производителя. Сначала нужно проверить модуль ведущей шестерни, допустимую нагрузку и совместимость конкретной рейки.
Можно ли поставить нейлоновую рейку вместо стальной?
Только если ее модуль, допустимая нагрузка, крепление и другие параметры подходят к установленному приводу и воротам. Одинаковая длина не гарантирует совместимость.
Какой модуль рейки нужен для откатных ворот?
Модуль должен соответствовать ведущей шестерне привода. M4 используется в ряде систем, но существуют и другие варианты, поэтому ориентироваться нужно на конкретную модель автоматики.
Сколько метров зубчатой рейки нужно?
Рейка должна обеспечивать зацепление на всем рабочем ходе створки. Точную длину определяют по конструкции ворот, положению привода и крайним положениям полотна.
Почему шестерня перескакивает по рейке?
Причиной могут быть неправильная глубина зацепления, перекос рейки, повреждение зубьев, плохой стык секций, ослабление креплений или изменение положения створки относительно привода.
Можно ли приварить зубчатую рейку прямо к воротам?
Способ крепления зависит от конструкции конкретной рейки. У стальных моделей могут применяться специальные приварные бобышки, дистанционные элементы или другой крепёж, предусмотренный производителем.
Не следует самостоятельно приваривать зубчатую часть рейки к створке или сваривать секции рейки между собой, если это не предусмотрено инструкцией производителя. Неправильное крепление может нарушить геометрию зубьев и зацепление с ведущей шестернёй.
Нужно ли смазывать рейку и шестерню?
Следуйте инструкции конкретного привода. Для ряда систем производитель прямо указывает не смазывать открытую зубчатую передачу.
