Вал рольставни - виды и правильный подбор
Вал рольставни расположен внутри защитного короба и служит основой для намотки роллетного полотна. При открывании вал вращается и полотно наматывается на него, при закрывании - разматывается и движется по направляющим. Вал работает как часть общей системы, поэтому его подбирают вместе с приводом, элементами подвеса и другими совместимыми комплектующими.

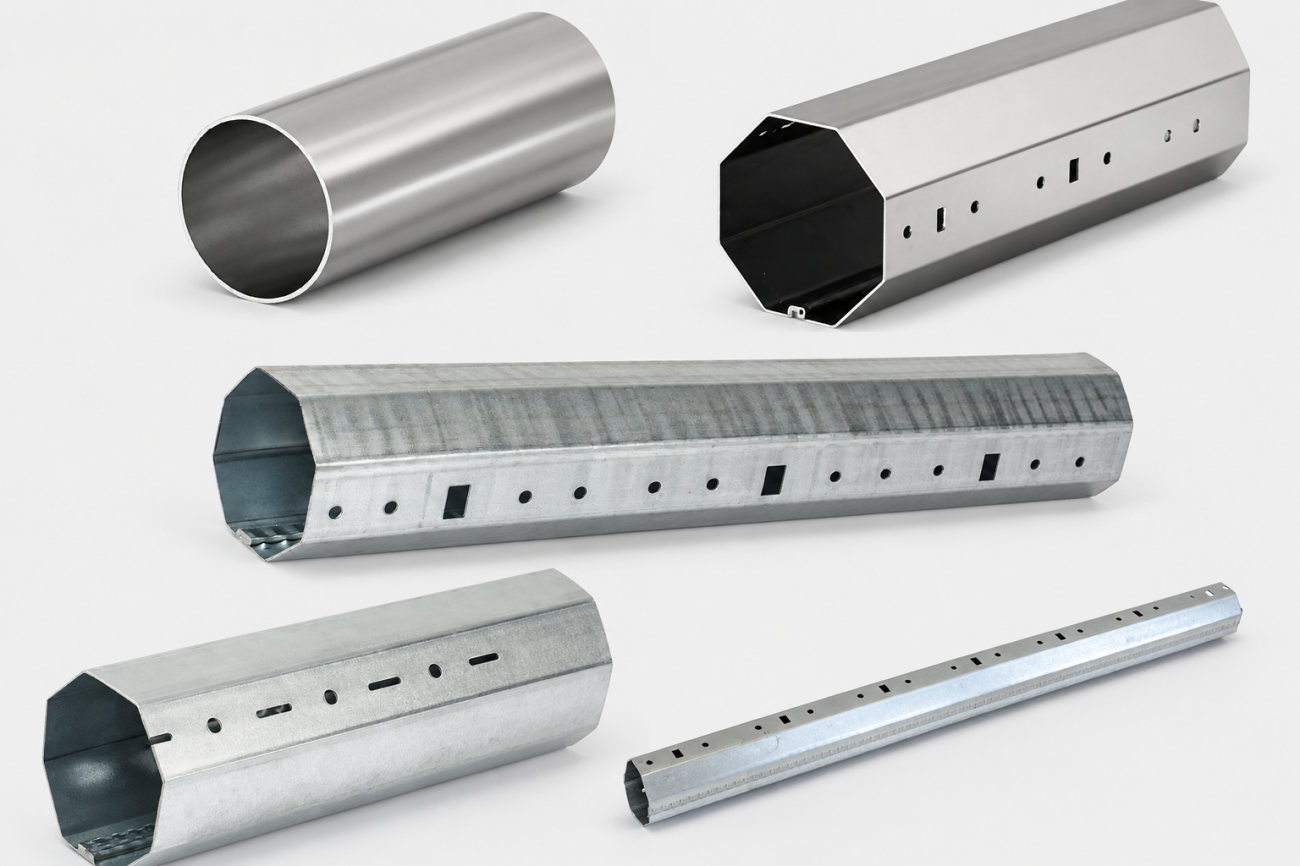

Какие валы используются в рольставнях
В роллетных системах ALUTECH применяются октагональные валы типоразмеров 40, 60, 70 и 102 мм. Вал 40 мм предназначен для относительно небольших роллет. Валы 60, 70 и 102 мм применяются для систем средних и больших размеров. Для больших роллет также предусмотрен вал RT108x3,6.
- RT40×0,5 и RT40×0,6 — октагональные валы типоразмера 40 мм для относительно небольших роллет;
- RT60×0,6 и RT60×0,8 — октагональные валы типоразмера 60 мм с разной толщиной стенки;
- RT70×1,2 — октагональный вал типоразмера 70 мм;
- RT102×2,5 — октагональный вал типоразмера 102 мм;
- RT108×3,6 — круглый вал для больших роллетных систем.
Сам типоразмер не определяет возможность применения вала автоматически. При подборе необходимо учитывать допустимую нагрузку, на которую влияют ширина и масса роллетного полотна.
Почему одного размера вала недостаточно
Валы одного типоразмера могут отличаться толщиной стенки. Например, RT60x0,6 и RT60x0,8 имеют одинаковый типоразмер 60 мм, но отличаются толщиной стальной ленты - 0,6 и 0,8 мм. Поэтому для замены лучше ориентироваться на полную маркировку детали, а не только на размер вала.
Что находится внутри вала
В автоматических рольставнях внутри совместимого вала устанавливается внутривальный электропривод. Вал также работает в общей сборке с элементами опоры и крепления полотна. Конкретная комплектация зависит от конструкции роллетной системы и выбранного способа управления.
Если нужно понять устройство конструкции целиком, можно посмотреть материал устройство рольставней.
Как подобрать вал для рольставни
- определить производителя роллетной системы;
- найти маркировку установленного вала;
- уточнить ширину и высоту полотна;
- учесть массу роллетного полотна;
- определить тип ручного или электрического привода;
- проверить совместимость с используемыми элементами системы;
- определить необходимую длину вала;
- проверить допустимую нагрузку по технической документации производителя.
Если вал подбирается для ремонта, полезно предоставить фотографию его маркировки, общий вид короба и данные установленного привода. При отсутствии маркировки дополнительно потребуются размеры старого вала и информация о роллетном полотне.
Не знаете, какой вал установлен в ваших рольставнях? Пришлите фотографию маркировки вала, общий вид короба, данные электропривода или механизма управления и размеры роллетного полотна.
Специалист БРАМИ проверит типоразмер, толщину стенки, необходимую длину, допустимую нагрузку и совместимость вала с существующим приводом и комплектующими.

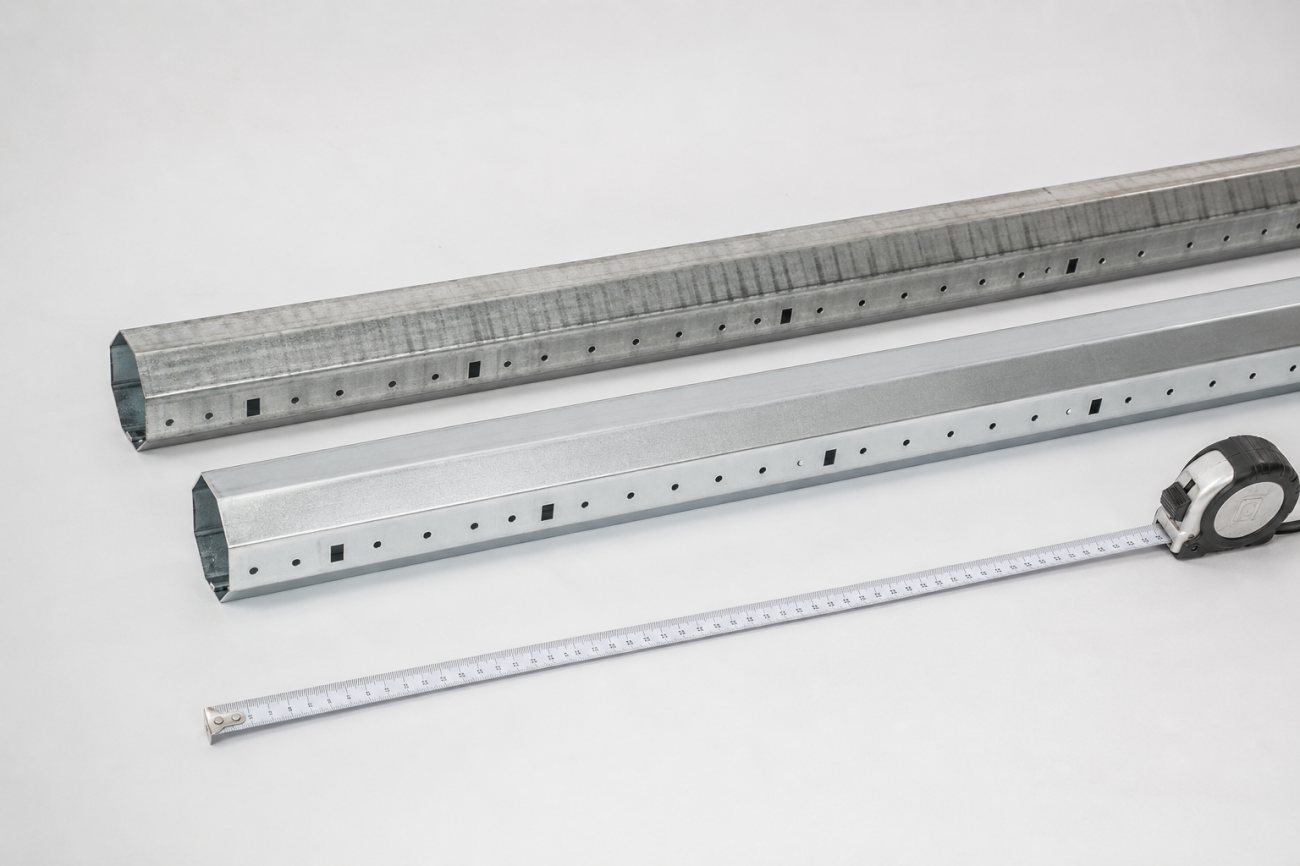

Как подобрать длину вала
Длина вала связана с размерами роллетной системы и ее комплектацией. На нее влияют ширина конструкции, тип привода и используемые элементы внутри короба. Если меняется только поврежденный вал и вся остальная комплектация остается прежней, старую деталь можно использовать как основу для проверки размеров, но перед изготовлением нового вала совместимость все равно нужно подтвердить.
Вал для рольставни с электроприводом
Для автоматической системы нужно проверить совместимость вала с внутривальным электроприводом и предусмотренными для него переходными элементами. Подбирать мотор отдельно от вала без проверки нельзя. Если вместе с валом требуется заменить или подобрать привод, можно перейти в раздел автоматика для рольставней.
Подробнее о совместимости вала и двигателя читайте в материале «Вал ALUTECH и электропривод рольставней — как подобрать мотор».

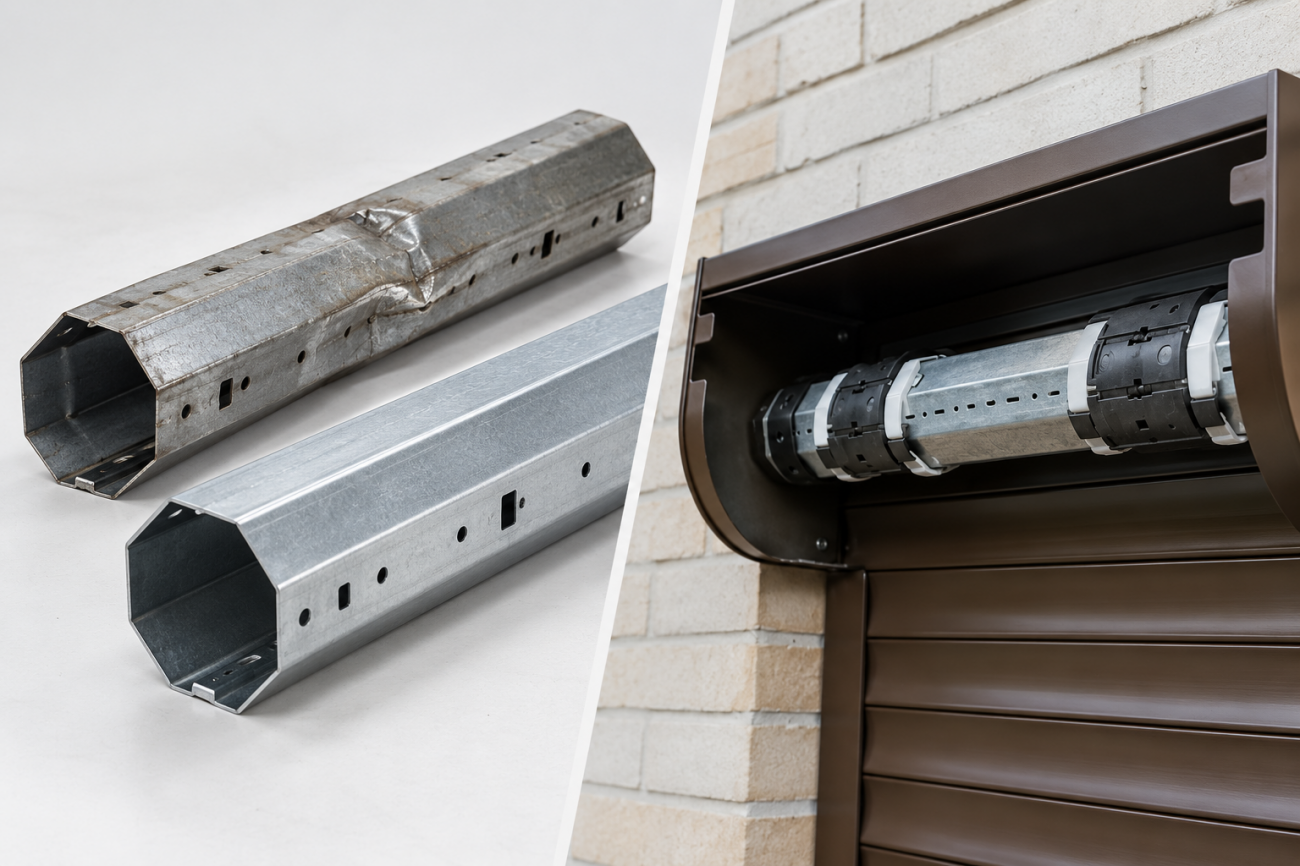

Когда вал рольставни нужно менять
Замена требуется при деформации, механическом повреждении или другой неисправности самого вала, которая не позволяет системе работать в штатном режиме. Новый вал также может потребоваться при изменении комплектации, если установленная деталь не подходит к новому приводу или другим элементам системы.
Если рольставни идут с перекосом, заедают или перестали нормально открываться, это еще не означает, что неисправен именно вал. Причина может быть в приводе, элементах подвеса, полотне, направляющих или других узлах. Перед покупкой новой детали лучше определить источник неисправности.
Важно: перед демонтажем вала необходимо определить тип управления рольставнями. В системах с электроприводом оборудование отключают от питания, а в конструкциях с пружинно-инерционным механизмом необходимо учитывать натяжение пружины. Без понимания конструкции самостоятельно разбирать валовый узел не следует.
Вал для ремонта или сборки рольставней
Для новой системы вал подбирают как часть общей комплектации. При ремонте задача другая - нужно найти замену, совместимую с уже установленным полотном, приводом и конструкцией короба. Поэтому для ремонта особенно важны маркировка старого вала и данные существующей системы.
Валы и другие детали для сборки и ремонта представлены в разделе комплектующие для рольставней. В качестве примера можно посмотреть октагональный вал ALUTECH RT40x0,5.

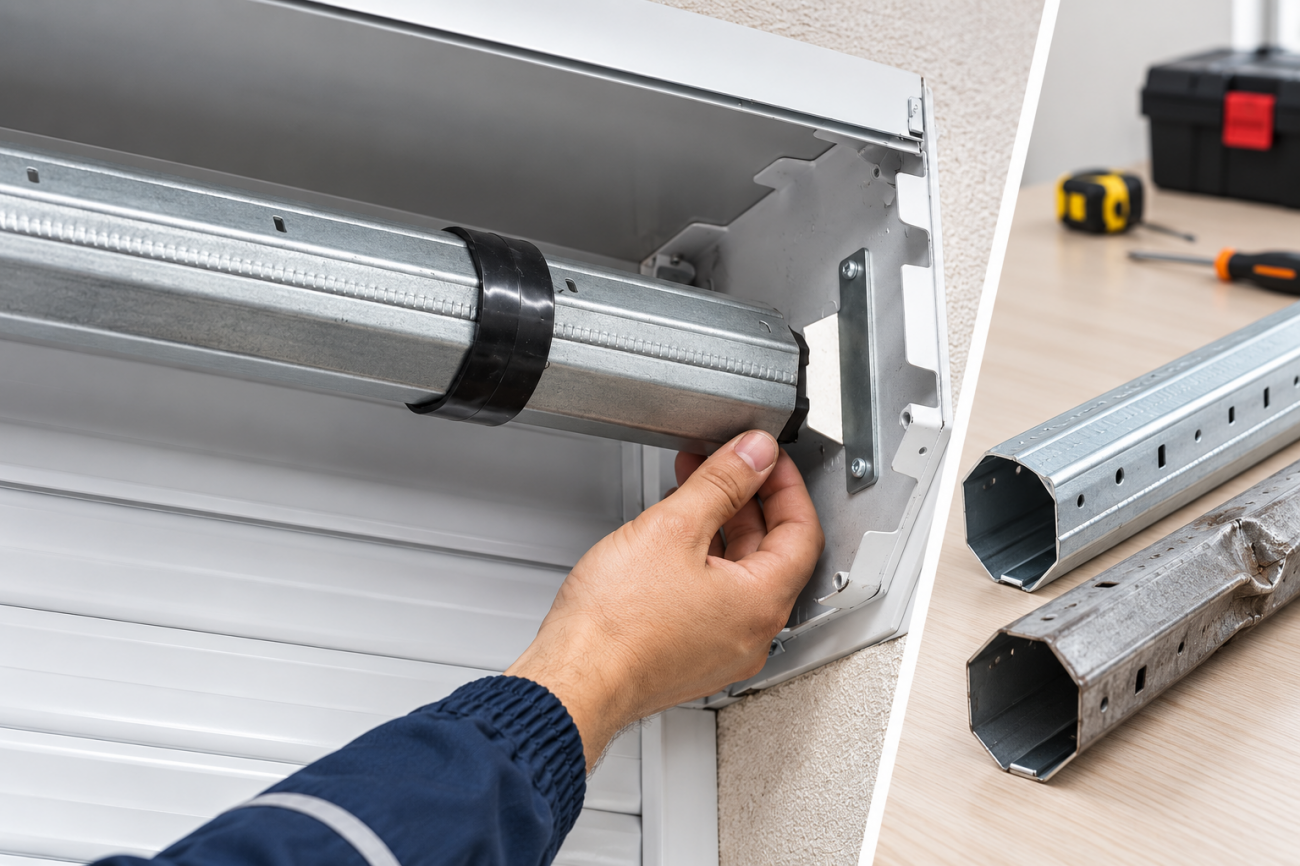

Подбор, замена и ремонт
БРАМИ работает с частными и корпоративными клиентами, подбирает комплектующие, выполняет ремонт и обслуживание рольставней. Если вал поврежден или неизвестна причина неисправности, сначала проверяют роллетную систему и только после диагностики определяют необходимую замену. Для таких работ можно перейти в раздел ремонт и обслуживание рольставней.
FAQ
Что такое вал рольставни?
Это элемент внутри защитного короба, на который наматывается роллетное полотно при открывании системы.
Можно ли заменить только вал, не меняя электропривод?
Можно, если существующий привод исправен и совместим с новым валом и его переходными элементами. Перед заменой необходимо проверить модель двигателя, типоразмер вала, крепление, длину и параметры роллетного полотна.
Какой вал выбрать для рольставней?
Выбор зависит от размеров и массы полотна, типа привода и допустимой нагрузки. Одного наружного размера вала для правильного подбора недостаточно.
Чем отличаются RT60x0,6 и RT60x0,8?
Оба относятся к типоразмеру 60 мм, но отличаются толщиной стенки - 0,6 и 0,8 мм.
Можно ли поставить вал большего размера вместо старого?
Без проверки совместимости нельзя. Другой типоразмер может потребовать изменения привода, элементов опоры, подвеса и других комплектующих системы.
Можно ли подобрать вал по фотографии?
Фотография помогает определить тип детали, но для точного подбора нужны маркировка, размеры, данные полотна и информация об установленном приводе.
