Конденсатор привода ворот: как подобрать и проверить
Для чего нужен конденсатор в приводе ворот
Конденсатор является частью электрической схемы отдельных приводов ворот и участвует в работе электродвигателя. Его назначение, емкость, рабочее напряжение и схема подключения зависят от конкретной модели автоматики. Поэтому перед заменой нужно сверяться с документацией привода и маркировкой штатной детали.
Покупать конденсатор только по запросу «для откатных ворот» или «для распашного привода» неправильно. Сначала нужно определить модель автоматики и проверить, какой элемент предусмотрен производителем.

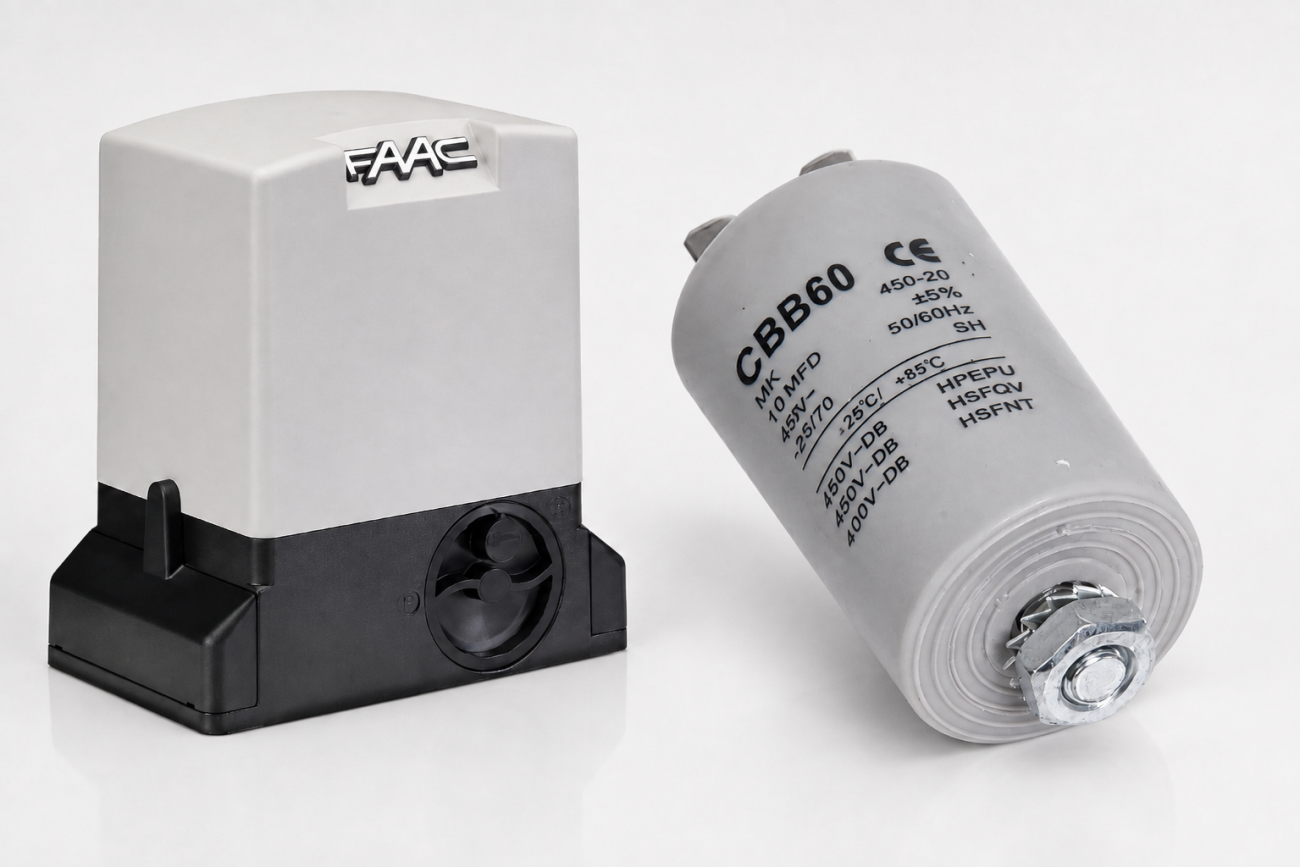

Иллюстрация. Тип, ёмкость, рабочее напряжение и конструкция конденсатора зависят от конкретной модели электропривода.
В каких приводах встречаются конденсаторы
Конденсаторы применяются в отдельных приводах откатных, распашных, секционных и других ворот, если соответствующий элемент предусмотрен электрической схемой оборудования.
На bramy.ru представлены, например, пусковые конденсаторы для отдельных серий откатных приводов DoorHan, а также конденсаторы для другой автоматики ворот. Характеристики деталей могут различаться даже внутри одного бренда.
Например, пусковой конденсатор DoorHan DHSL004 предназначен для определенных приводов. Рассматривать его как универсальную запчасть для любой автоматики нельзя.
Какие признаки могут указывать на неисправность конденсатора
Один из характерных симптомов — после команды на движение электродвигатель слышно, но ворота не начинают двигаться. Неисправность конденсатора может быть одной из причин такой работы привода.
Также поводом для диагностики могут быть следующие признаки:
- привод получает команду, но двигатель не может нормально запуститься;
- запуск происходит нестабильно или не с первой попытки;
- у привода заметно ухудшился запуск под нагрузкой;
- на корпусе конденсатора появились видимые повреждения или вздутие;
- радиоуправление работает, команда поступает, но двигатель не запускает ворота;
- после проверки механики створка свободно перемещается, но привод не начинает движение.
Ни один из этих признаков сам по себе не доказывает, что неисправен именно конденсатор. Похожие симптомы могут возникать при проблемах с питанием, электродвигателем, платой управления, проводкой, редуктором или механикой ворот.
Почему привод гудит, но ворота не двигаются
Если после команды двигатель гудит, но движение не начинается, не стоит сразу заказывать конденсатор. Сначала нужно исключить механическую причину.
Откатная створка после штатной разблокировки привода должна перемещаться без закусывания и чрезмерного усилия. У распашных ворот проверяют петли, геометрию створок и отсутствие механических препятствий. У секционных ворот оценивают состояние механизма и свободный ход полотна.
Если ворота перемещаются тяжело, электродвигатель получает повышенную нагрузку. В этом случае замена конденсатора может не устранить неисправность.

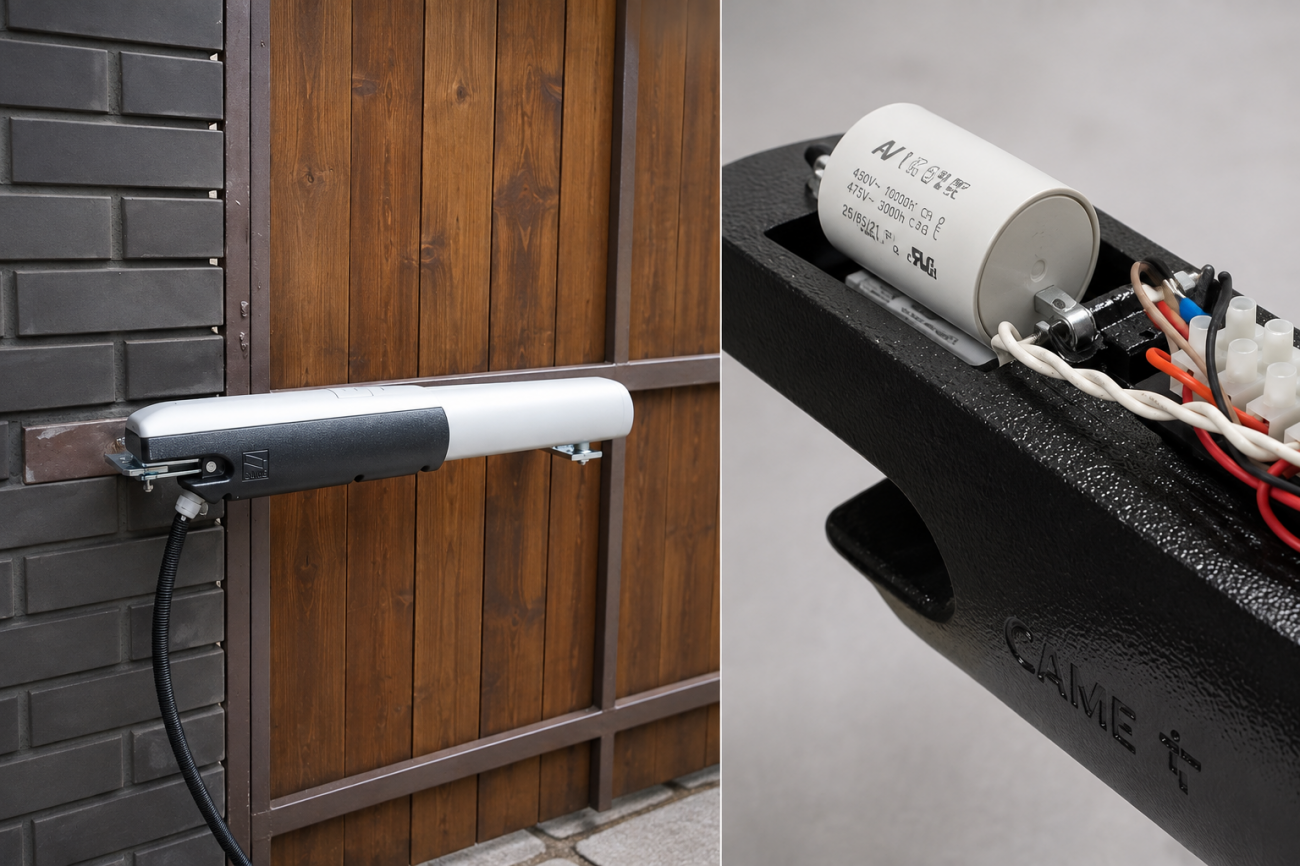

Что проверить до замены конденсатора
- точную марку и модель привода;
- свободно ли ворота перемещаются вручную после разблокировки;
- нет ли заклинивания, перекоса или других механических препятствий;
- поступает ли питание на автоматику;
- реагирует ли блок управления на команду;
- исправны ли предохранители и электрические соединения;
- нет ли повреждений кабеля и клемм;
- какой конденсатор предусмотрен для установленного привода;
- совпадает ли маркировка установленной детали со штатной.
Диагностика важна потому, что разные неисправности могут проявляться одинаково. Если заменить исправный конденсатор, проблема останется.
Не уверены, действительно ли проблема связана с конденсатором? Пришлите фотографию привода, шильдика с моделью и маркировки установленного конденсатора, а также опишите, как ведут себя ворота после команды на открытие или закрытие.
Специалист БРАМИ поможет проверить совместимость запчасти и определить, стоит ли заказывать конденсатор или сначала требуется диагностика привода и механики ворот.
Как подобрать конденсатор для привода ворот
Основой подбора должна быть не форма корпуса, а данные конкретного привода и штатной детали. У разных моделей могут отличаться емкость, допустимое напряжение, тип подключения и конструктивное исполнение.
Перед заказом желательно подготовить фотографию шильдика привода и маркировки установленного конденсатора. Если автоматика уже ремонтировалась, полезно дополнительно проверить, соответствовала ли установленная ранее деталь исходной комплектации.
Емкость конденсатора
Емкость указывается в микрофарадах — мкФ. Ее значение должно соответствовать требованиям конкретного электродвигателя и схемы привода.
Нельзя считать, что конденсатор большей емкости улучшит запуск или сделает привод мощнее. При ремонте нужно ориентироваться на штатные характеристики оборудования.
Рабочее напряжение
На корпусе конденсатора указывается допустимое напряжение. При подборе нужно сверять не только емкость, но и остальные электрические характеристики штатной детали или требования производителя привода.
Назначение конденсатора
В документации и каталогах автоматики встречаются конденсаторы с разным назначением и характеристиками. Например, производитель может обозначать деталь как пусковой конденсатор или как конденсатор конкретного привода.
Для ремонта важна не универсальная классификация, а соответствие запчасти конкретной модели оборудования. Перед покупкой проверяют артикул, емкость, допустимое напряжение, способ подключения и рекомендации производителя.
Пусковой и рабочий конденсатор — не всегда одно и то же
В зависимости от конструкции электродвигателя и схемы управления производитель может применять пусковой, рабочий или несколько конденсаторов с разным назначением.
Поэтому при замене недостаточно подобрать деталь только по ёмкости и напряжению. Нужно проверить обозначение конденсатора в документации конкретного привода, его назначение, схему подключения и характеристики штатной детали.
Если в приводе предусмотрены разные конденсаторы для запуска и работы двигателя, заменять один другим только из-за совпадения внешнего вида или части маркировки нельзя.
Подключение и размеры
Даже при совпадающих электрических характеристиках нужно учитывать конструкцию детали, клеммы, место установки и способ крепления внутри привода. Новая запчасть должна соответствовать штатной схеме оборудования.

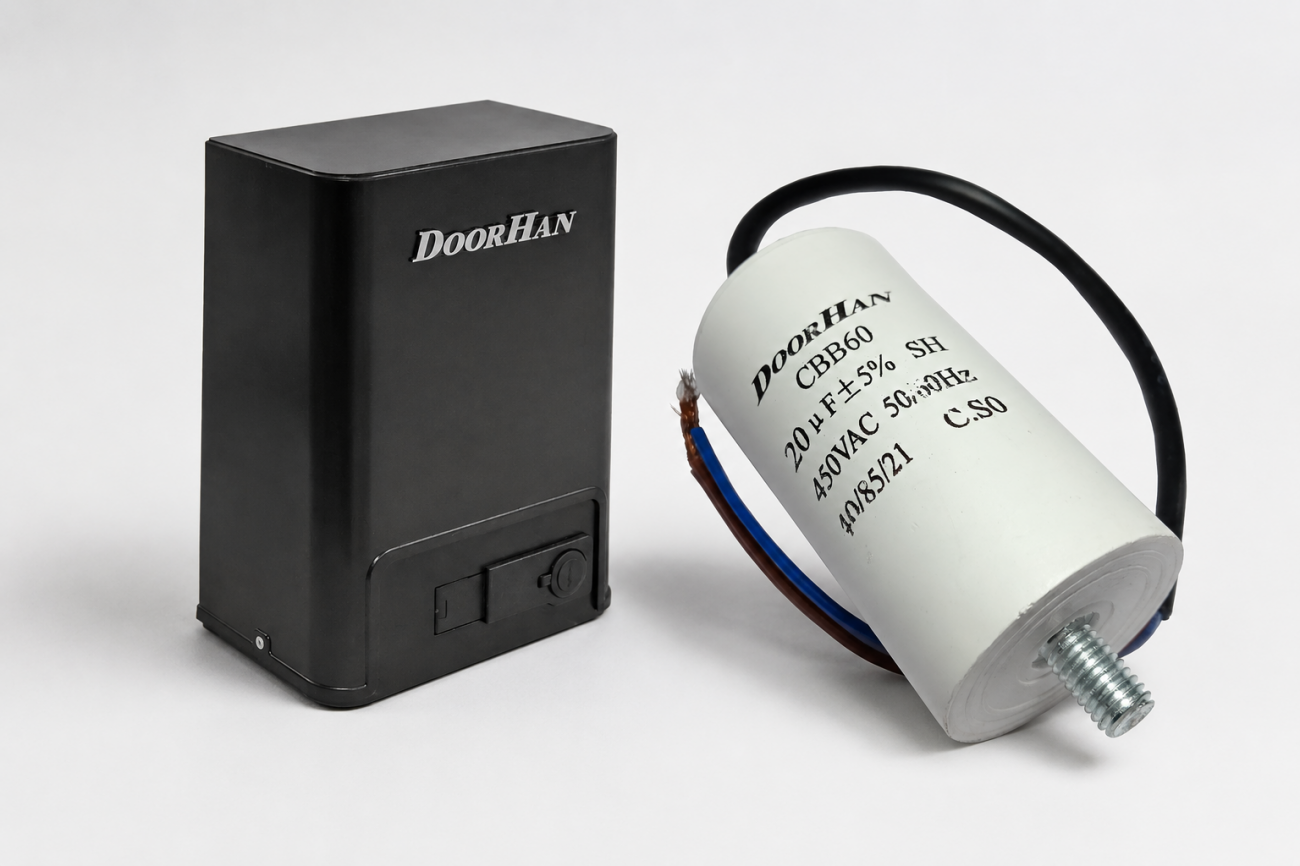

Можно ли поставить конденсатор большей емкости
Самостоятельно увеличивать емкость в расчете получить больший пусковой момент не следует. Конденсатор является частью рассчитанной электрической схемы двигателя, поэтому его характеристики должны соответствовать требованиям производителя.
Если привод перестал нормально запускаться со штатным номиналом, нужно искать причину неисправности, а не изменять параметры схемы.
Можно ли подобрать конденсатор только по старой детали
Маркировка старого конденсатора помогает при подборе, но лучше дополнительно определить точную модель привода. Это особенно важно для автоматики, которая уже ремонтировалась.
Внешне похожие приводы одной марки могут относиться к разным сериям или модификациям. Надежнее сверить модель автоматики, маркировку детали и данные производителя.

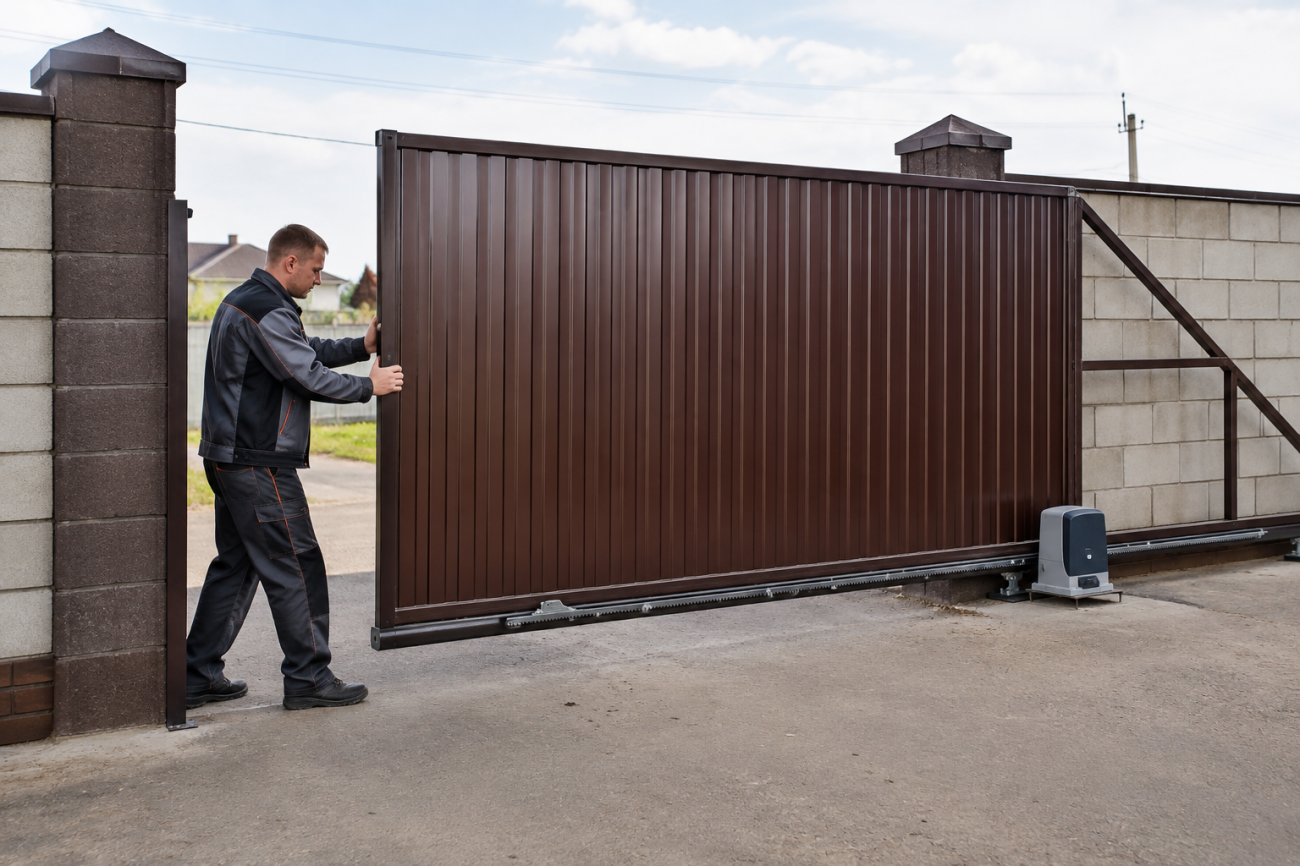

Почему новый конденсатор может не решить проблему
Если после замены привод по-прежнему не запускается, причина может находиться в другом узле. Нужно проверить двигатель, плату управления, электрические соединения, питание и механическую часть ворот.
Например, тяжелый ход откатной створки создает дополнительную нагрузку на привод. Сначала нужно устранить проблемы механики ворот, а затем оценивать работу автоматики.
У распашных ворот причиной повышенной нагрузки могут быть перекос створки, тугие петли или неправильная геометрия установки. Конденсатор такие неисправности не устраняет.
Что происходит при неправильном подборе
Конденсатор с неподходящими характеристиками изменяет предусмотренные условия работы электрической схемы. Поэтому подбор по принципу «похож по размеру» или «емкость почти такая же» для ремонта автоматики не подходит.
Если штатная запчасть больше не выпускается, замену нужно подбирать по подтвержденным электрическим характеристикам и совместимости с конкретным приводом.

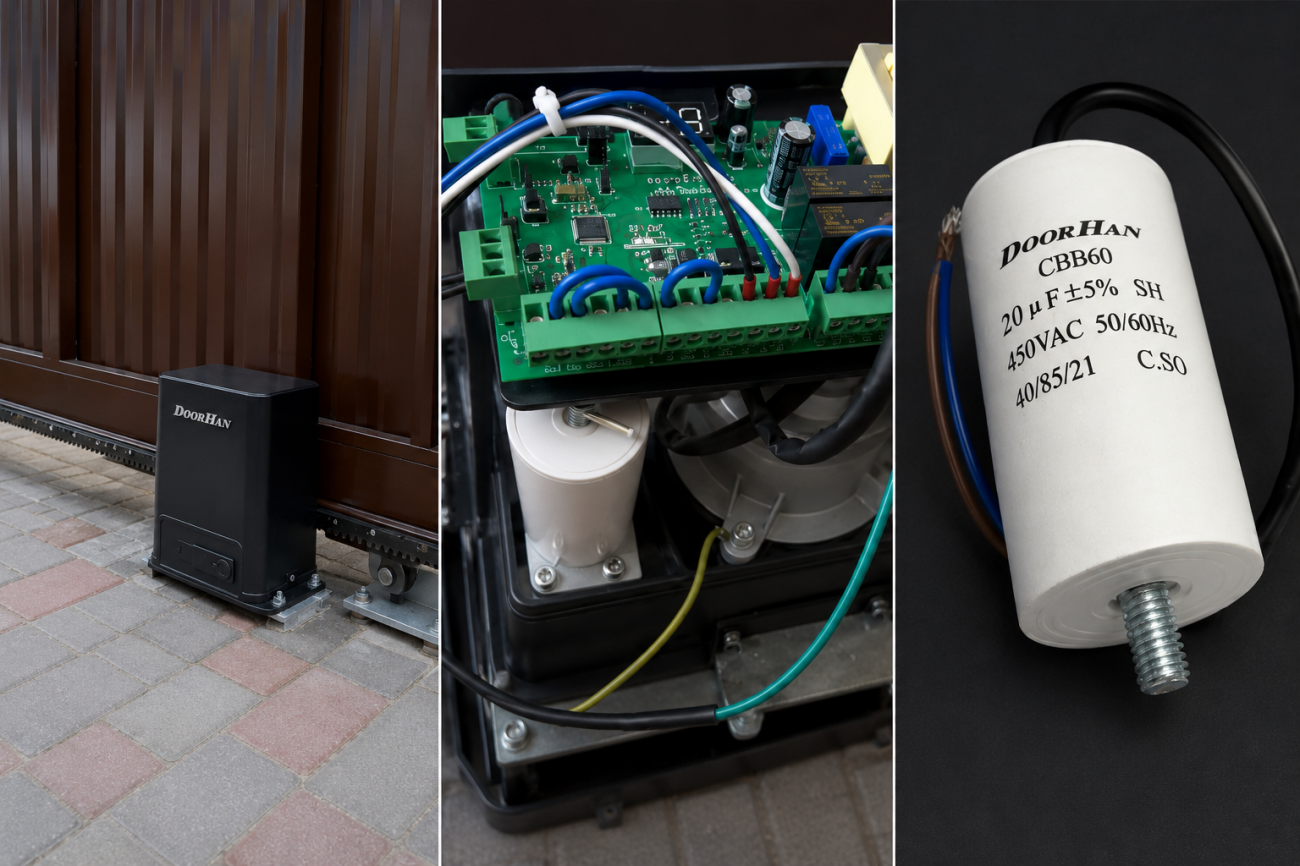

Конденсатор для откатного привода
В откатной автоматике перед диагностикой нужно проверить ход створки. После разблокировки ворота должны перемещаться без закусывания и чрезмерного усилия.
Если механика исправна, но электродвигатель получает команду и не запускается, проверяют электрическую часть привода. Конденсатор является одним из элементов, который может входить в такую диагностику.
Для подбора запчасти нужны точная модель привода и маркировка установленного элемента. В разных сериях одного производителя могут применяться разные конденсаторы.
Конденсатор для распашного привода
У распашных ворот важно проверить каждую створку отдельно. Если проблема возникает только с одним приводом, сравнение работы двух сторон помогает определить направление дальнейшей диагностики.
Перед заменой конденсатора проверяют петли, положение створки, крепления привода, проводку и состояние электродвигателя. Если створка требует большого усилия даже вручную, сначала устраняют механическую неисправность.

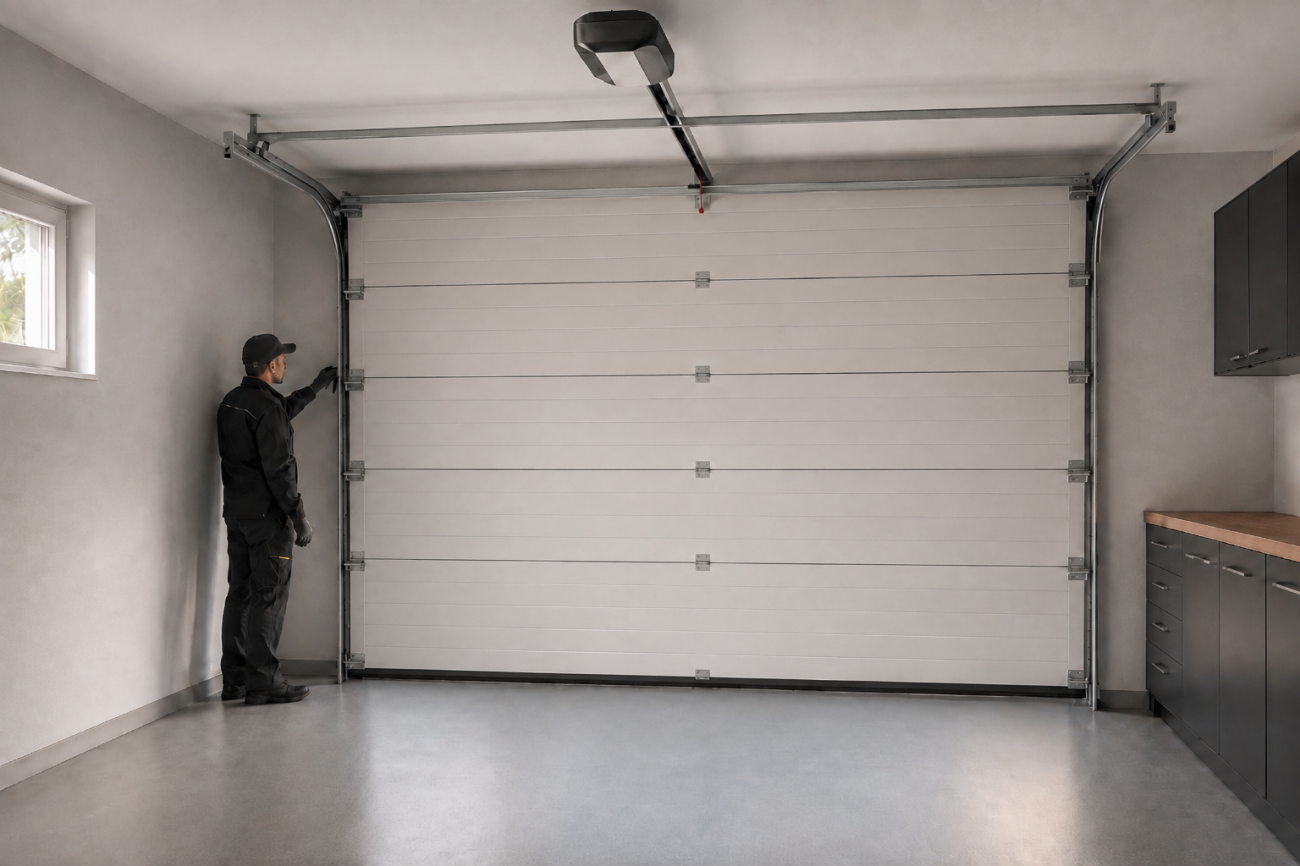

Конденсатор для привода секционных ворот
В отдельных приводах секционных ворот конденсатор также может быть предусмотрен электрической схемой. Подбор выполняют только по модели оборудования и технической документации.
Если полотно ворот двигается тяжело или заедает, нагрузка на привод увеличивается. Поэтому при неисправности автоматики проверяют не только электрическую часть, но и состояние самих ворот.
Что делать, если конденсатор вздулся
Вздутие или другое заметное повреждение корпуса является поводом прекратить эксплуатацию и проверить деталь. Не стоит многократно подавать команды на привод в надежде, что двигатель запустится.
Перед установкой новой запчасти нужно уточнить, какой конденсатор предусмотрен для этой модели автоматики, и проверить, нет ли других неисправностей.

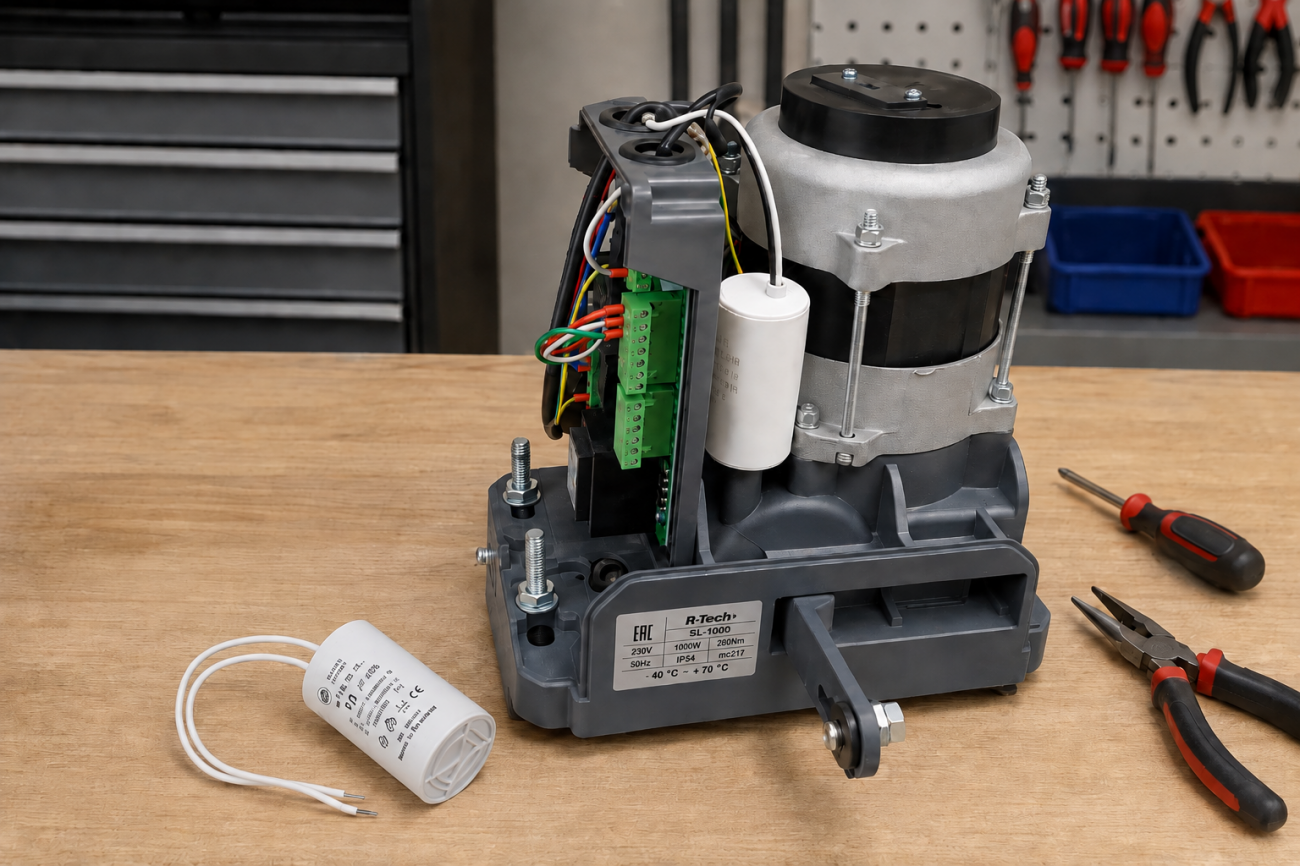

Можно ли заменить конденсатор самостоятельно
Конденсатор является частью электрической схемы привода. Для его проверки и замены требуется доступ к электрическим компонентам оборудования.
Перед любыми работами питание автоматики должно быть полностью отключено. Подключение новой детали необходимо выполнять только по схеме конкретного привода и с учётом требований производителя.
Если нет опыта диагностики электродвигателей и автоматики ворот, замену лучше поручить специалисту. Ошибка при подборе или подключении конденсатора может привести к неисправности двигателя, платы управления или других элементов привода.
Когда нужна диагностика, а не покупка запчасти
- неизвестна точная модель автоматики;
- двигатель вообще не подает признаков работы;
- привод периодически отключается;
- ворота двигаются тяжело даже после разблокировки;
- на плате или проводке видны следы повреждения;
- конденсатор уже меняли, но проблема осталась;
- привод работает в одну сторону, а в другую не запускается;
- неисправность появилась после попадания влаги или ремонта автоматики.
В таких ситуациях замена детали наугад может добавить расходы, но не восстановить работу ворот.

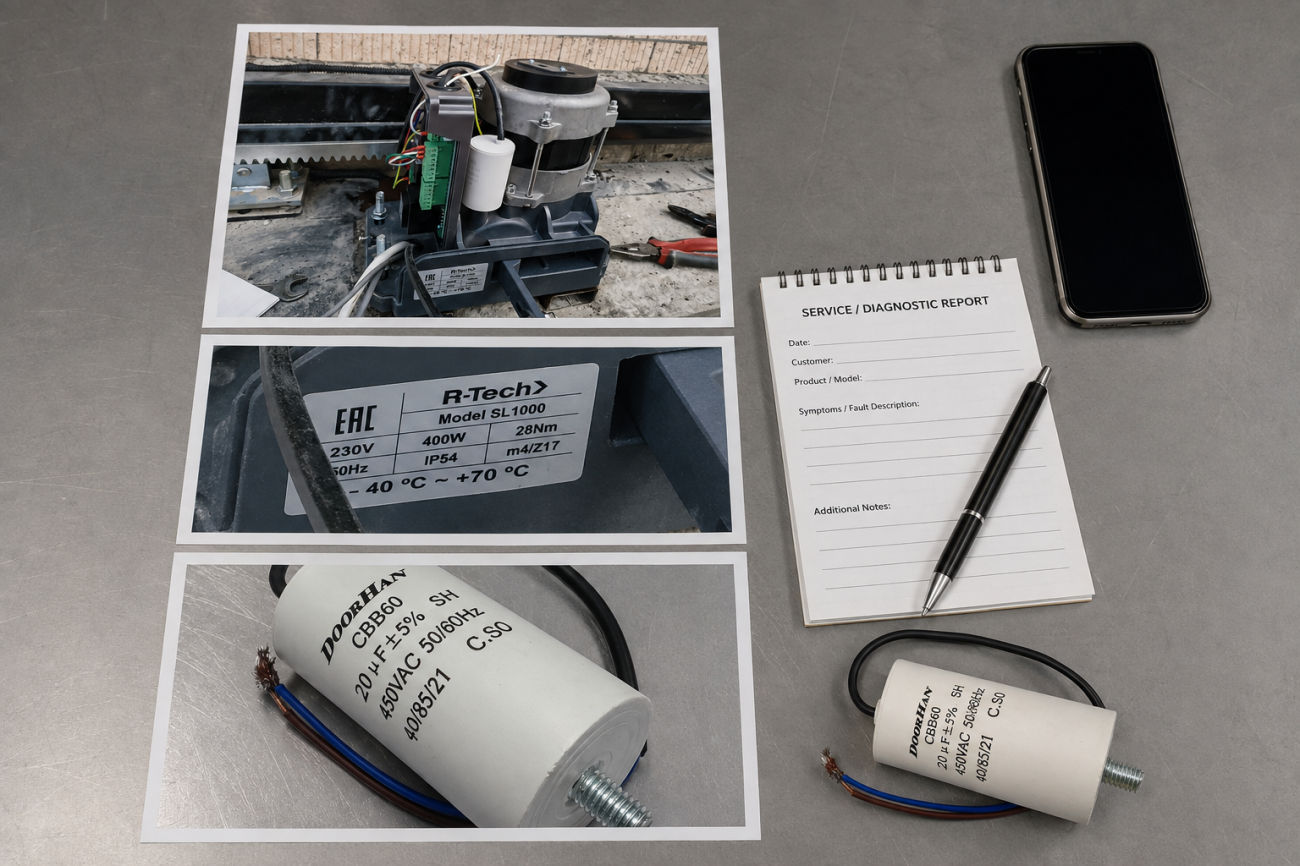

Что подготовить для подбора запчасти
- фотографию привода целиком;
- фотографию шильдика с моделью;
- фотографию маркировки конденсатора;
- описание неисправности;
- информацию о том, гудит ли двигатель после команды;
- данные о том, свободно ли ворота перемещаются вручную;
- информацию о предыдущем ремонте автоматики, если он выполнялся.
Эти данные позволяют точнее определить, нужна ли замена конденсатора или сначала требуется диагностика оборудования.
Типичные ошибки при замене
- заказывают конденсатор без определения модели привода;
- ориентируются только на размеры корпуса;
- выбирают деталь только по емкости;
- самостоятельно увеличивают номинал;
- не проверяют назначение детали;
- не проверяют механический ход ворот;
- меняют конденсатор при неисправности двигателя или платы;
- подключают новую деталь без проверки схемы привода;
- многократно запускают гудящий двигатель, не устранив причину.

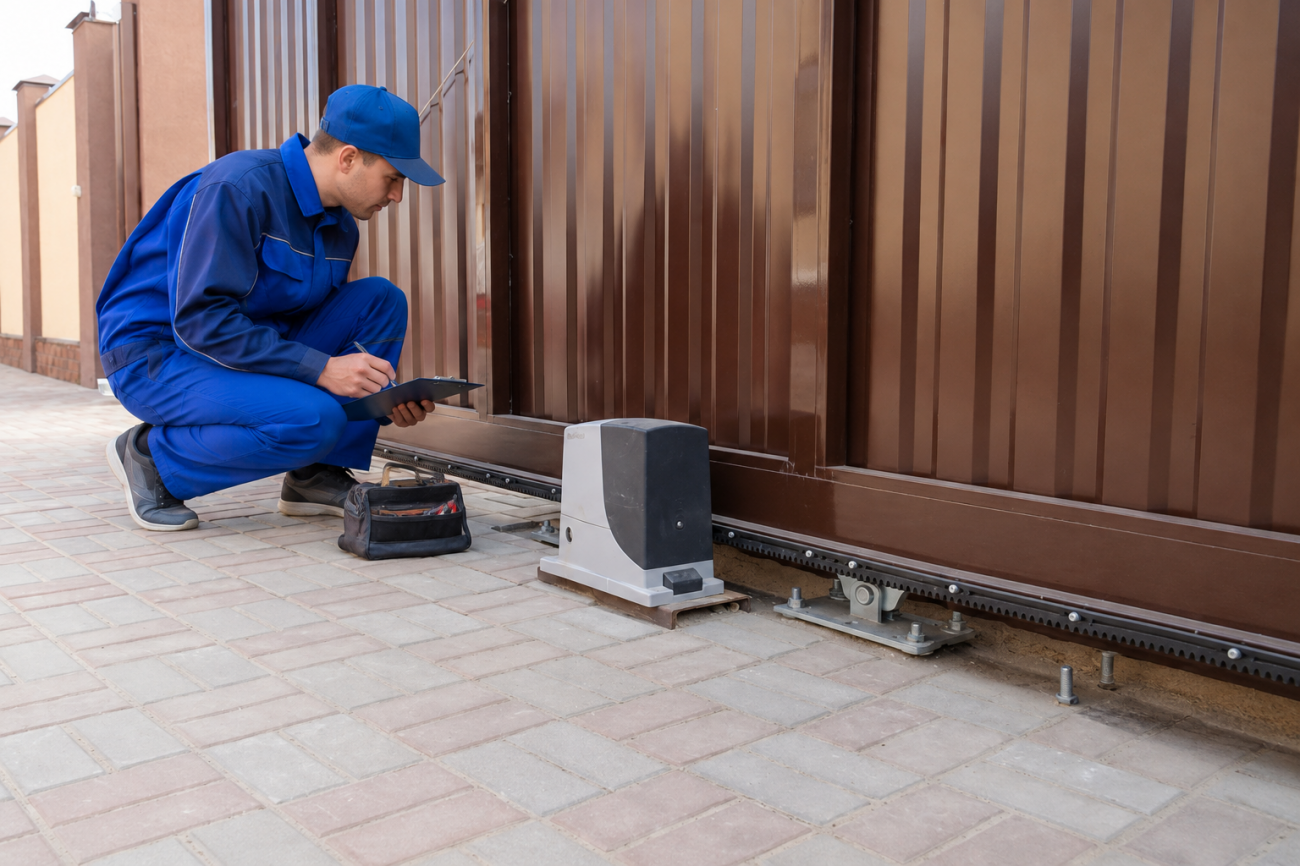

Монтаж, диагностика и сервис
БРАМИ работает с частными и корпоративными клиентами, выполняет диагностику, ремонт и обслуживание автоматики ворот. При неисправности проверяются механическая часть ворот, двигатель, конденсатор, блок управления, питание и электрические соединения.
Если требуется замена, запчасть подбирается по модели привода и штатным характеристикам оборудования. Это позволяет не менять исправные узлы и не устанавливать деталь, которая не соответствует конкретной автоматике.
Если привод гудит, не запускает ворота или работает нестабильно, можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Как понять, что неисправен конденсатор привода ворот?
Одним из возможных признаков является ситуация, когда двигатель после команды гудит, но не запускается. Однако такой симптом бывает и при других неисправностях, поэтому перед заменой нужна диагностика.
Можно ли поставить конденсатор большей емкости?
Самостоятельно увеличивать емкость не следует. Характеристики конденсатора должны соответствовать электрической схеме и требованиям производителя конкретного привода.
Почему привод гудит, но ворота не открываются?
Возможны неисправность конденсатора, заклинивание механики, проблема двигателя, питания, проводки или блока управления. Сначала проверяют свободный ход ворот и состояние автоматики.
Одинаковые ли конденсаторы у всех приводов DoorHan?
Нет. Для разных серий одного производителя могут применяться разные запчасти. Подбор выполняют по точной модели привода и маркировке детали.
Можно ли подобрать конденсатор по фотографии?
Фотография маркировки помогает, но надежнее дополнительно предоставить фото шильдика привода. Это позволяет проверить соответствие детали конкретной модели автоматики.
Нужно ли менять конденсатор, если ворота стали двигаться медленнее?
Не обязательно. Сначала проверяют механический ход ворот, питание, привод и другие узлы. Замедление движения само по себе не подтверждает неисправность конденсатора.
Почему новый конденсатор не помог?
Причина может находиться в другом узле либо установленная деталь не соответствует приводу. Нужно проверить двигатель, питание, плату управления, проводку и механику ворот.
Можно ли использовать универсальный конденсатор?
Подбирать деталь только как «универсальную для ворот» не стоит. Нужно проверить электрические характеристики, назначение и соответствие конкретной модели привода.
