Направляющее устройство ALUTECH: почему полотно цепляет при входе в короб
Если рольставни ALUTECH начали стучать возле короба, цеплять полотно при подъёме или двигаться рывками в верхней части проёма, причина может находиться в направляющем устройстве. Эта небольшая деталь помогает полотну переходить между боковыми направляющими шинами и коробом, где ламели наматываются на вал.
Повреждение, смещение или неправильная установка направляющего устройства могут нарушить плавность движения. Однако похожие признаки возникают и при перекосе шин, деформации ламелей или неправильной намотке полотна. Поэтому перед покупкой запчасти важно определить источник заедания.

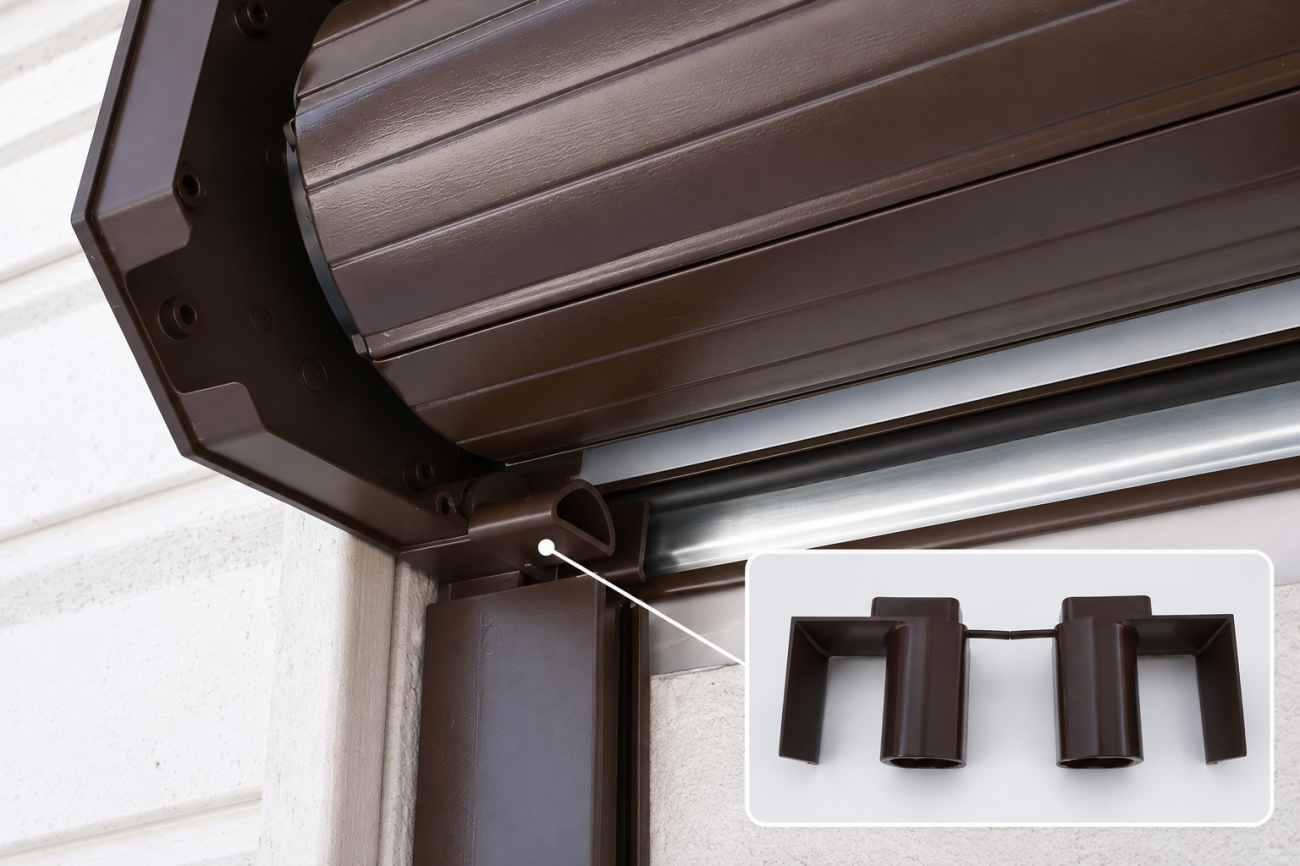

Для чего нужно направляющее устройство ALUTECH
При открывании рольставней полотно поднимается по боковым направляющим, проходит через верхний направляющий узел и наматывается на вал внутри защитного короба. При закрывании движение происходит в обратном порядке.
Направляющее устройство помогает полотну правильно проходить этот переходный участок. В зависимости от конструкции оно устанавливается в сочетании с боковыми крышками короба и направляющими шинами.
Для нормальной работы важно, чтобы устройство соответствовало профилю полотна, типу крышек и другим элементам роллетной системы. Внешне похожие детали не всегда взаимозаменяемы.
Чем направляющее устройство отличается от направляющей шины
Направляющая шина расположена вертикально вдоль проёма. Она удерживает боковые края полотна и задаёт траекторию его движения по высоте рольставней.
Направляющее устройство находится в верхней части конструкции, на переходе между шиной и коробом. Оно помогает ламелям проходить этот участок без нежелательного контакта с соседними деталями.
Если полотно заедает посередине проёма, прежде всего проверяют направляющие шины, ламели и геометрию конструкции. Если стук или зацепление появляются преимущественно возле короба, необходимо осмотреть верхний направляющий узел.
Причины неисправностей боковых шин отдельно рассмотрены в статье направляющие шины ALUTECH для рольставней.
Почему полотно цепляет при входе в короб
Когда ламели переходят из вертикальных направляющих в короб, их движение зависит от правильного положения нескольких элементов. Заедание может возникать как из-за самого направляющего устройства, так и из-за деталей, расположенных рядом.
Повреждение направляющего устройства
Пластиковые элементы могут повреждаться при ударе, перекосе полотна, неправильной сборке или продолжительной работе с повышенным трением. Трещины, сколы и деформация рабочей поверхности способны мешать свободному движению ламелей.
Если устройство повреждено, обычно требуется его замена. Но сначала необходимо проверить, почему возникла неисправность: новая деталь может повторно пострадать, если полотно продолжит двигаться с перекосом.
Неправильная установка или смещение
Направляющее устройство должно быть закреплено в положении, предусмотренном конструкцией. Если после ремонта оно установлено неправильно, полотно может задевать крепления, крышку или сам направляющий элемент.
Такая ситуация возможна после замены боковых крышек, шин или других комплектующих. Поэтому при появлении стука сразу после ремонта стоит проверить правильность сборки верхнего узла.
Перекос направляющих шин
Если боковые шины установлены с нарушением геометрии, полотно подходит к коробу не по предусмотренной траектории. В результате ламели могут задевать верхнее направляющее устройство, даже когда оно исправно.
В таком случае замена пластиковой детали не решит проблему. Сначала необходимо проверить положение направляющих и устранить причину перекоса.
Повреждение ламелей или неправильная намотка
Деформированная ламель или сместившийся боковой замок могут цеплять элементы возле короба. Похожие признаки возникают при нарушении намотки полотна на вал.
Если рольставни одновременно шумят, идут рывками и наматываются неровно, нужно проверять не только направляющее устройство, но и полотно, вал, крепления и соседние элементы.
Как определить, что проблема находится в верхнем узле
Главный ориентир — место и момент возникновения неисправности. Обратите внимание на следующие признаки:
- Стук возле короба. На большей части проёма полотно движется нормально, но при подходе к верхнему участку появляется характерный звук.
- Заедание в начале закрывания. Полотно выходит из короба, но не сразу входит в боковые направляющие.
- Рывок при подъёме. Движение становится неравномерным в момент перехода полотна из шин в короб.
- Следы трения. На доступных для осмотра элементах заметны царапины, задиры или повреждения.
- Изменение работы после ремонта. Посторонний звук появился после замены шин, крышек или других комплектующих.
Эти признаки помогают определить область проверки, но не позволяют без диагностики утверждать, что неисправно именно направляющее устройство.

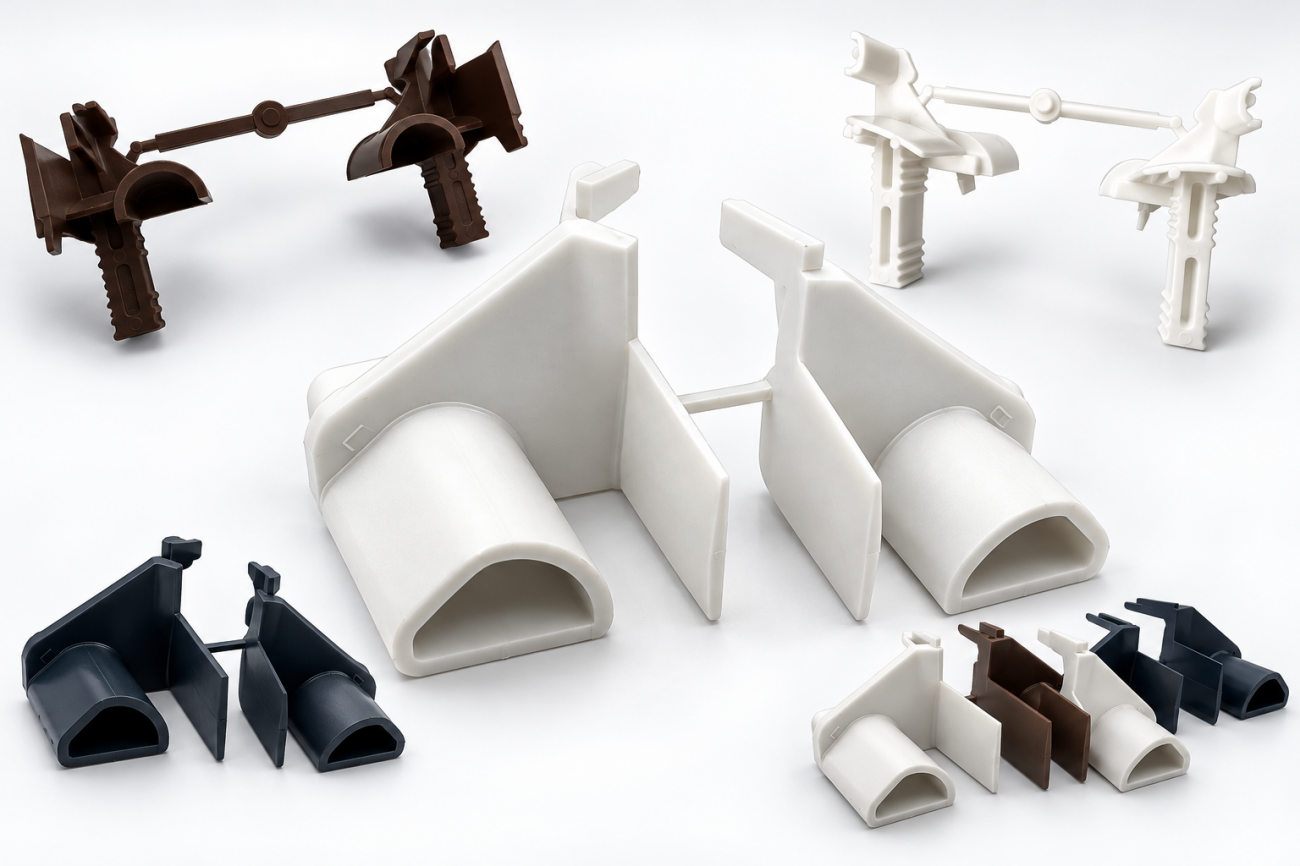

Какие направляющие устройства ALUTECH бывают
ALUTECH выпускает разные исполнения направляющих устройств. Среди представленных в каталоге БРАМИ есть GD9/U, GD9/C и GD9/D. Каждая модель рассчитана на определённые сочетания профилей, боковых крышек и других комплектующих.
Направляющее устройство GD9/U
GD9/U применяется с предусмотренными производителем роллетными профилями и боковыми крышками SF45/u, SF45/u-B.
Модернизированное устройство состоит из двух частей: элемента для установки в направляющую шину и верхнего направляющего для фиксации в боковой крышке. Такая конструкция обеспечивает переход полотна между шиной и коробом.
Один из представленных вариантов — направляющее устройство ALUTECH GD9/U. Перед заказом необходимо проверить совместимость с установленной системой.
Направляющее устройство GD9/C
GD9/C представляет собой комплект верхнего направляющего элемента и детали для установки в шину. Конструкция предусматривает отверстие для вывода кабеля.
Это устройство применяется с определёнными профилями роллетного полотна. Наличие отверстия для кабеля само по себе не означает совместимость со всеми автоматическими рольставнями.
В каталоге доступно направляющее устройство ALUTECH GD9/C.
Направляющее устройство GD9/D
GD9/D предназначено для применения с определёнными профилями и боковыми крышками совмещённых роллетных систем. В числе совместимых элементов указана направляющая шина GR83X22E.
Поэтому GD9/D нельзя автоматически использовать вместо GD9/U или GD9/C. Необходимо сверять конструкцию системы с техническими требованиями производителя.
При выборе конкретного исполнения учитываются не только размеры, но и тип боковых крышек, направляющих и полотна.
Почему нельзя выбирать направляющее устройство только по фотографии
Внешне похожие устройства могут отличаться креплениями, посадочными элементами и условиями применения. Даже небольшое конструктивное отличие способно помешать установке или правильному движению полотна.
Перед покупкой желательно определить:
- маркировку установленного направляющего устройства;
- тип боковой крышки короба;
- модель направляющей шины;
- профиль роллетного полотна;
- особенности конструкции и управления;
- наличие дополнительных элементов системы.
Если маркировка отсутствует, полезно предоставить фотографии демонтированной детали, её креплений, боковой крышки и верхнего участка направляющей шины. Окончательный подбор выполняют с учётом совместимости всего узла.

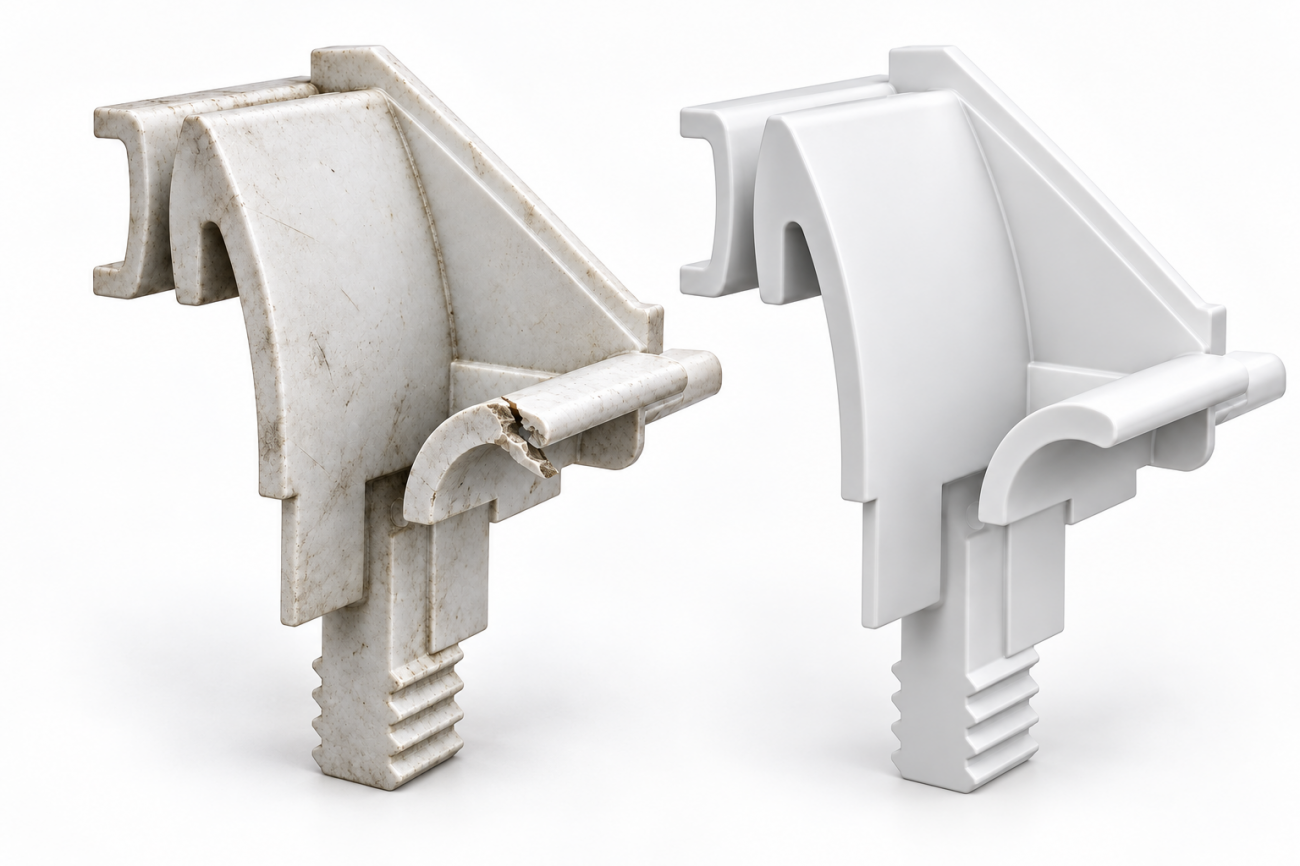

Можно ли заменить только направляющее устройство
Если остальные элементы исправны, ремонт может ограничиться заменой повреждённого направляющего устройства. В таком случае менять полотно, вал, короб или боковые шины только из-за одной неисправной детали не требуется.
Однако перед заменой необходимо проверить состояние соседних элементов. Например, повреждение боковой крышки или нарушение положения направляющей шины может не позволить правильно установить новую запчасть.
Если само устройство целое, а заедание связано с неправильной сборкой, иногда достаточно восстановить предусмотренное положение деталей. При трещинах, деформации или разрушении креплений рассматривают замену.
Для определения объёма работ можно обратиться в раздел ремонт и обслуживание рольставней.
Может ли повреждённое устройство испортить полотно
Если ламели регулярно задевают повреждённый элемент, на них могут появляться следы трения, царапины и деформации. При значительном сопротивлении возрастает риск заклинивания.
В автоматических рольставнях повторные попытки поднять полотно электроприводом не устраняют механическое препятствие. Дополнительная нагрузка может затронуть другие элементы системы.
Поэтому при сильном скрежете, рывках или заметном перекосе лучше прекратить эксплуатацию до выяснения причины. Не стоит пытаться преодолеть заедание силой.

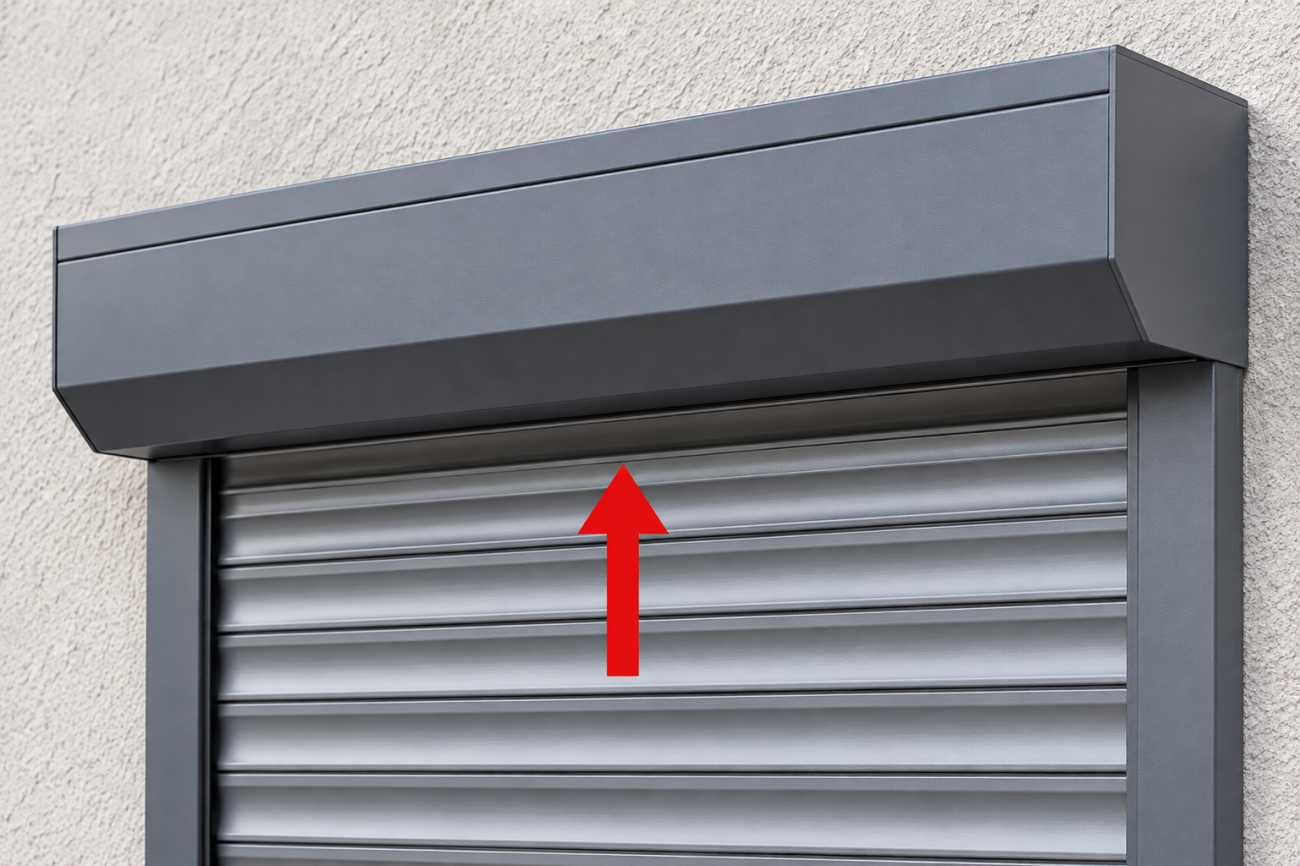

Что делать, если рольставни заедают возле короба
Владелец может выполнить первичный осмотр без разборки механизма. Важно установить, при каком движении появляется проблема, и проверить доступные участки конструкции.
- Определите, когда возникает заедание: при открывании, закрывании или в обоих направлениях.
- Обратите внимание, с какой стороны проёма слышен стук.
- Осмотрите видимую часть полотна и направляющих на наличие повреждений.
- Проверьте, нет ли доступных посторонних предметов, мешающих движению.
- При сильном перекосе или скрежете остановите эксплуатацию.
- Для диагностики сообщите специалисту характер неисправности и обстоятельства её появления.
Самостоятельно разбирать короб без соответствующих навыков не рекомендуется. Внутри могут находиться электрические соединения и механические элементы под нагрузкой. Неправильная разборка создаёт риск повреждения конструкции и травмы.
Как избежать повторного повреждения
После ремонта важно убедиться, что устранена не только повреждённая деталь, но и причина неисправности. Если направляющее устройство разрушилось из-за перекоса полотна, установка нового элемента без исправления геометрии не обеспечит нормальную работу.
При дальнейшей эксплуатации рекомендуется:
- не продолжать движение при заедании;
- удалять доступные загрязнения из направляющих шин;
- не пытаться выправлять повреждённые пластиковые элементы силой;
- после ремонта проверять движение полотна в обоих направлениях;
- использовать только совместимые комплектующие;
- при появлении нового стука своевременно проводить диагностику.
Не следует наносить на направляющее устройство случайные смазочные составы. Необходимость обслуживания и допустимые материалы определяются требованиями производителя.
Частые вопросы
Почему рольставни цепляют только при подъёме?
При подъёме полотно переходит из направляющих шин в короб. Заедание на этом участке может быть связано с верхним направляющим устройством, повреждением ламелей или неправильной намоткой. Для точного определения причины нужен осмотр.
Можно ли установить GD9/U вместо GD9/C?
Только при подтверждённой совместимости. Эти устройства имеют конструктивные отличия. Перед заменой необходимо проверить профили, боковые крышки и другие элементы установленной системы.
Обязательно ли менять направляющие шины?
Нет. Если шины исправны и соответствуют конструкции, замена может ограничиться направляющим устройством. Необходимость дополнительных работ определяется состоянием узла.
Почему после замены устройства стук остался?
Причина может находиться в другом элементе. Нужно проверить правильность установки, боковые крышки, ламели, направляющие и намотку полотна на вал.
Как подобрать направляющее устройство ALUTECH в БРАМИ
Для подбора запчасти желательно предоставить маркировку старого устройства и фотографии его креплений, боковой крышки и направляющей шины. Если рольставни заедают, важно описать, на каком участке появляется сопротивление и проводился ли ранее ремонт.
В БРАМИ можно подобрать комплектующие ALUTECH и заказать диагностику или ремонт рольставней в Москве и Московской области. Проверка совместимости до покупки помогает избежать повторной разборки и установки неподходящей детали.
Если полотно цепляет при входе в короб, начните с проверки верхнего направляющего узла. Специалисты БРАМИ помогут определить причину неисправности, подобрать подходящее устройство ALUTECH и при необходимости выполнить замену.
