Подшипник и капсула вала ALUTECH: откуда берутся шум и люфт
Если рольставни начали шуметь со стороны короба, появилась вибрация, заметный люфт или полотно стало наматываться на вал менее ровно, причина может находиться в опорном узле. Внутри короба есть детали, которые поддерживают вал и обеспечивают его вращение. К ним относятся подшипник, капсула и связанные с ними элементы.
Пока система исправна, владелец практически не замечает их работу. Но повреждение, износ или неправильная установка могут изменить характер движения рольставней. Появляются посторонние звуки, биение, рывки или перекос полотна. При этом менять первую попавшуюся деталь не стоит: похожие симптомы могут возникать по разным причинам.

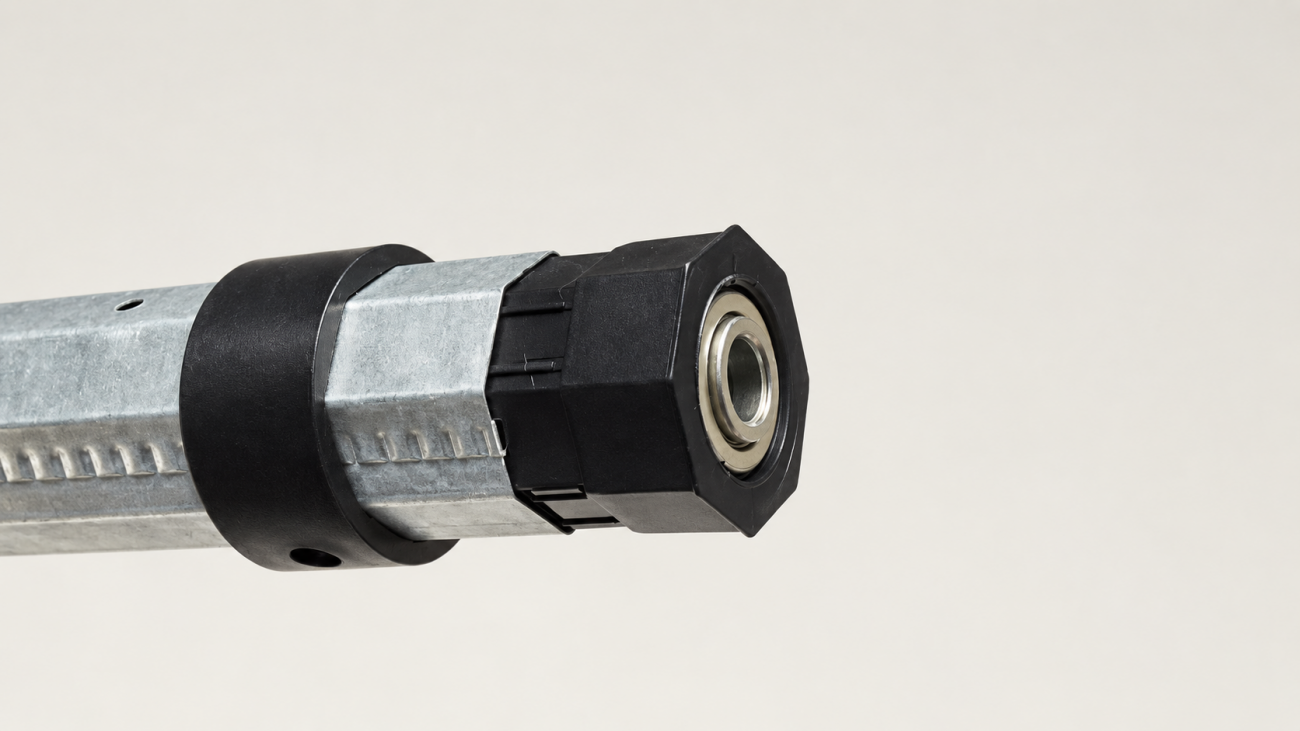

Где находятся подшипник и капсула
Основной вал рольставней расположен внутри защитного короба. При открывании на него наматывается полотно, а при закрывании оно разматывается и движется вниз по направляющим.
Капсула устанавливается в торцевой части вала и участвует в его соединении с опорным узлом. Подшипник обеспечивает свободное вращение соответствующей части механизма. Конкретное устройство зависит от конструкции рольставней и используемого типа управления.
Если нужно сначала разобраться в общей конструкции, полезна статья устройство рольставней. При подборе запчастей важно учитывать не отдельную деталь, а весь узел в сборе.
Для чего нужна капсула вала
Капсула является частью механизма вала и должна соответствовать его типоразмеру и конструкции системы. Она помогает правильно разместить вал в опорном узле и обеспечить его работу вместе с другими комплектующими.
Именно поэтому капсулу нельзя выбирать только по фотографии. Внешне похожие детали могут отличаться по размерам, посадке и назначению. Ошибка при подборе способна привести к люфту, неправильной установке или невозможности собрать узел.
Для ремонта нужно учитывать тип вала, установленный механизм управления, состояние посадочных мест и совместимость деталей. Если старая запчасть сохранилась, полезно зафиксировать ее маркировку и размеры до заказа новой.
Какие подшипниковые капсулы ALUTECH применяются с валами
У ALUTECH капсула подбирается под конкретный типоразмер вала и конструкцию роллетной системы. Внешне похожие детали могут иметь разное назначение и не являются универсальными.
- BBC40 — подшипниковая капсула для октагональных валов RT40×0,5 и RT40×0,6;
- BBC60 — подшипниковая капсула для октагональных валов RT60×0,6 и RT60×0,8;
- для капсул BBC40 и BBC60 применяется подшипник BB12×28.
Кроме подшипниковых капсул, в роллетных системах ALUTECH используются универсальные, регулируемые и другие капсулы. Поэтому перед заказом необходимо определить не только размер вала, но и тип установленного узла и способ управления рольставнями.
Посмотреть конкретные детали можно в каталоге комплектующих ALUTECH для рольставней.
Зачем нужен подшипник
Подшипник помогает валу вращаться без лишнего сопротивления в опорном узле. При исправной механике вал работает ровно, а полотно поднимается и опускается без дополнительной нагрузки со стороны опоры.
Если в узле появляется износ, повреждение или чрезмерный люфт, характер работы может измениться. В коробе возникает новый шум, вибрация или биение. В отдельных случаях это сопровождается неровным ходом полотна.
Однако один только шум не подтверждает неисправность подшипника. Похожие звуки возникают при проблемах с направляющими, полотном, валом, креплениями или приводом. Поэтому сначала нужно определить источник неисправности.
Какие признаки требуют проверки опорного узла
Обратить внимание на капсулу, подшипник и связанные элементы стоит, если раньше рольставни работали ровно, а затем поведение системы изменилось.
- Шум внутри короба. Появился гул, скрежет, стук или другой звук, которого раньше не было.
- Вибрация. Короб или полотно заметно дрожат во время движения.
- Люфт вала. При техническом осмотре обнаруживается ненормальное свободное перемещение опорной части.
- Неровное вращение. Вал движется с заметным биением.
- Изменение намотки. Полотно стало укладываться на вал менее ровно.
- Тяжелый ход. Ручной механизм требует большего усилия или электропривод работает иначе, чем раньше.
Эти признаки указывают на необходимость диагностики, но не говорят однозначно, какую запчасть нужно менять.

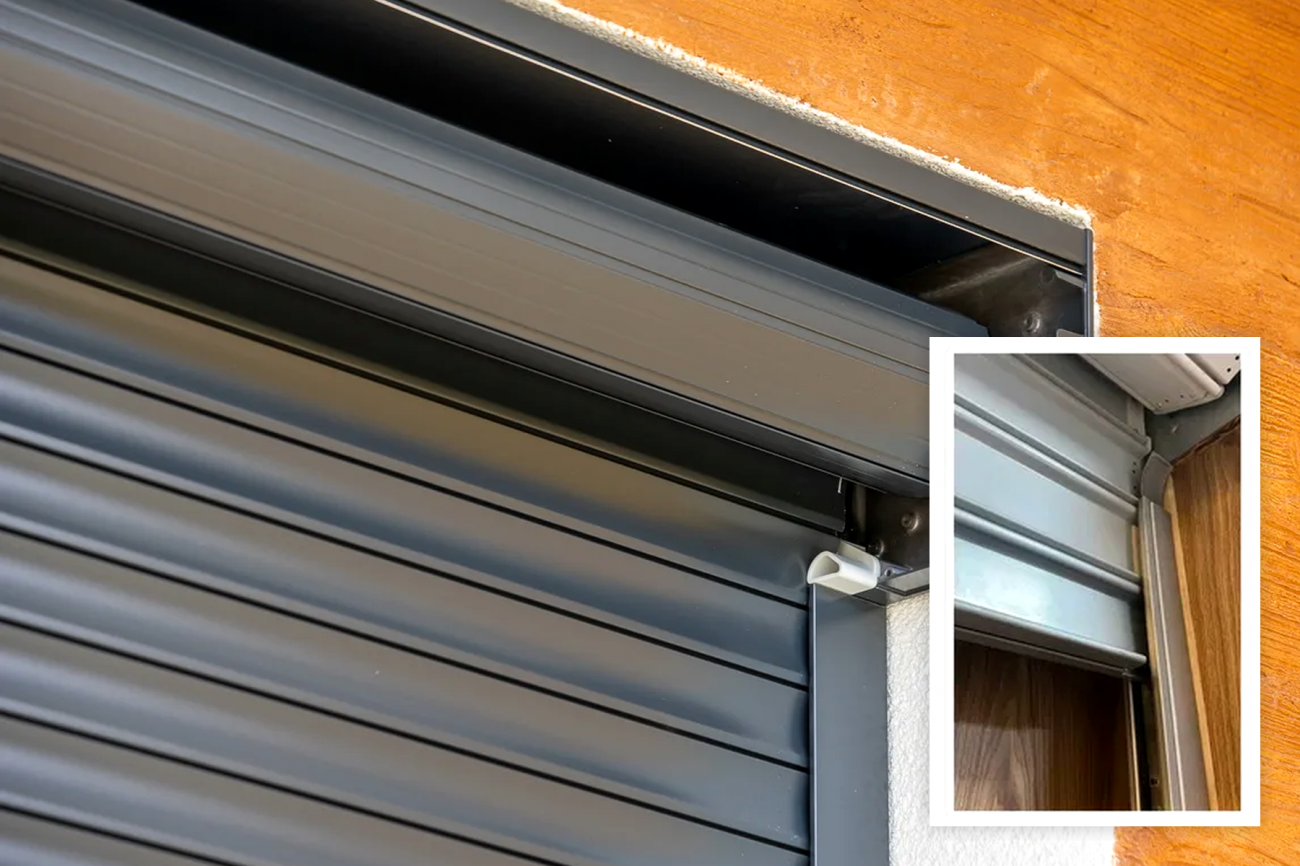

Почему полотно наматывается на вал неровно
Неровная намотка полотна - не отдельная неисправность, а симптом. Если одна сторона полотна уходит на вал иначе, чем другая, нужно проверить всю геометрию системы.
Возможные причины:
- перекос или повреждение направляющих шин;
- деформированные ламели;
- неправильное соединение полотна с валом;
- повреждение или деформация самого вала;
- люфт в опорном узле;
- ошибки после предыдущего ремонта;
- посторонние предметы внутри короба.
Поэтому менять капсулу только из-за неровной намотки неправильно. Если причина находится в полотне или направляющих, новая деталь опорного узла проблему не устранит.
Почему шум не всегда связан с подшипником
Внутри короба одновременно работают несколько элементов, поэтому определить источник звука без осмотра бывает сложно. Скрежет может возникать при трении полотна, стук - при повреждении ламелей или креплений, а вибрация - при неправильном вращении вала.
Если посторонний звук появился одновременно с рывками, перекосом или остановками привода, продолжать открывать и закрывать рольставни силой не стоит. Дополнительная нагрузка может увеличить повреждение.
Другие причины подобных симптомов разобраны в статье шум и клин рольставней ALUTECH.

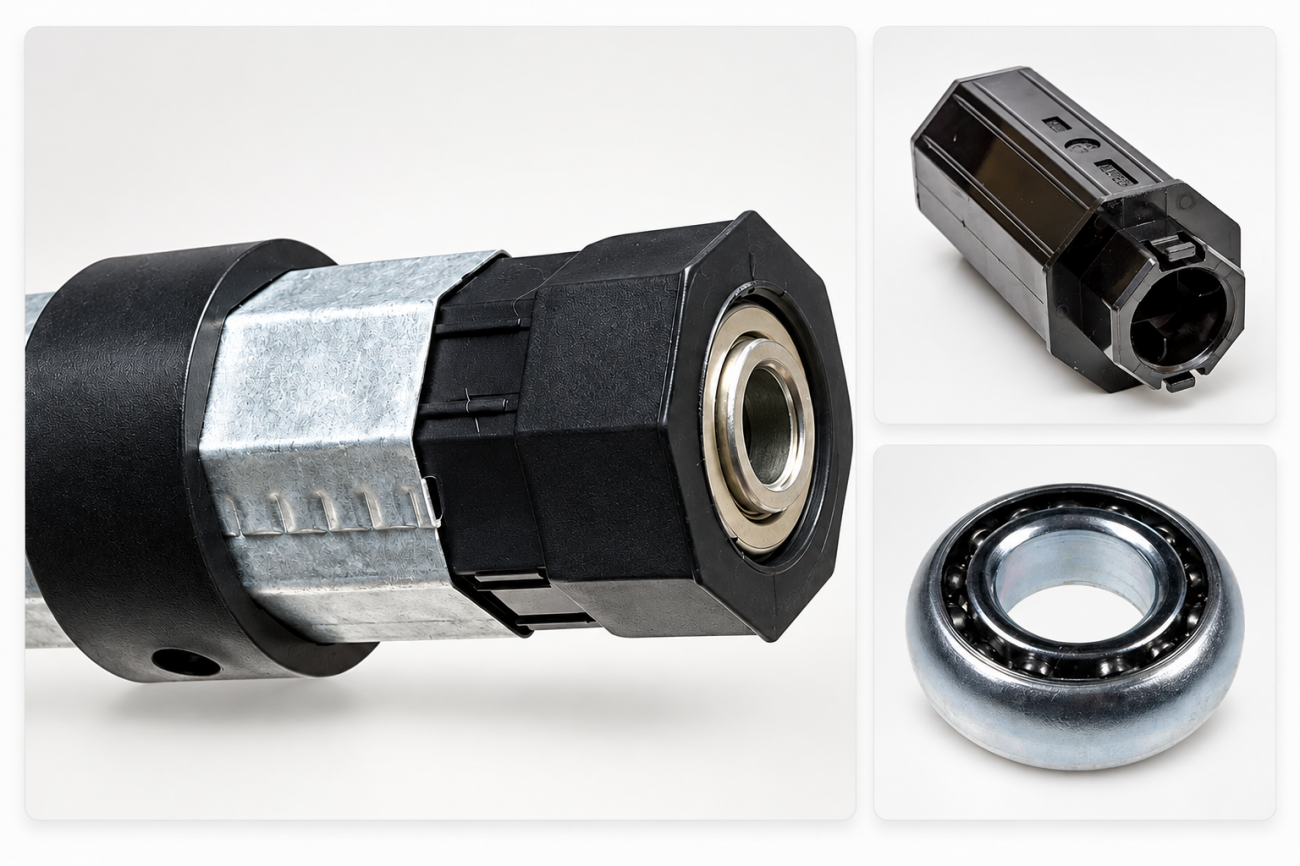

Можно ли заменить только подшипник или капсулу
Если остальные элементы системы исправны, ремонт действительно может ограничиться заменой одной поврежденной запчасти. Нет необходимости менять вал, полотно или привод, если причина точно находится в отдельном элементе опорного узла.
Перед заменой нужно проверить:
- тип и размер установленного вала;
- конструкцию старой капсулы;
- тип подшипника;
- состояние посадочного места;
- отсутствие деформации вала;
- состояние крышек и креплений;
- тип механизма управления.
Если вал деформирован или повреждено посадочное место, установка новой капсулы или подшипника сама по себе не восстановит нормальную работу.
Важно: перед разборкой валового узла необходимо определить тип управления рольставнями. При электроприводе оборудование нужно отключить от питания. Если используется пружинно-инерционный механизм, необходимо учитывать предварительное натяжение пружины. Без опыта обслуживания таких систем самостоятельно демонтировать вал и опорные элементы не следует.
Почему нельзя выбирать запчасть только по диаметру вала
Размер вала важен, но его недостаточно для точного подбора. В конструкции рольставней могут использоваться разные варианты опорных и приводных элементов. Поэтому две детали, рассчитанные на похожий размер, не обязательно взаимозаменяемы.
При заказе лучше ориентироваться на маркировку установленной детали, технические параметры узла и совместимость с конкретной системой ALUTECH. Если маркировка не читается, потребуются фотографии и размеры демонтированной детали.
Подбор “примерно такой же” запчасти особенно рискован после предыдущего ремонта, когда в конструкцию уже могли установить элементы другой серии или изменить часть механизма.
Подробнее о типоразмерах и подборе самого вала читайте в статье «Вал рольставни — виды и правильный подбор».
Когда одной запчастью ремонт не ограничится
После вскрытия короба иногда выясняется, что шум или люфт вызваны не одной деталью. Длительная работа с неисправностью может затронуть соседние элементы.
Более серьезный ремонт может потребоваться, если:
- вал деформирован или вращается с биением;
- повреждены места крепления;
- полотно долго работало с перекосом;
- есть повреждения направляющих;
- после предыдущего ремонта установлены несовместимые детали;
- электропривод работает с повышенной нагрузкой;
- после замены отдельной запчасти ровный ход не восстанавливается.
В такой ситуации важно устранить первичную причину неисправности. Для диагностики и ремонта можно обратиться в раздел ремонт и обслуживание рольставней.
Что подготовить для подбора запчасти ALUTECH
Чем больше исходных данных известно, тем ниже риск заказать неподходящую деталь.
- Найдите маркировку вала, если она доступна.
- Определите тип управления: ручное или электрическое.
- Сфотографируйте демонтированную капсулу и место ее установки.
- Зафиксируйте маркировку подшипника, если она читается.
- Укажите размеры рольставней и тип полотна, если они известны.
- Опишите проблему: шум, люфт, вибрация, перекос или тяжелый ход.
- Сообщите, проводился ли ранее ремонт механизма.
Другие детали системы представлены в разделе комплектующие ALUTECH для рольставней. Если определить нужную запчасть самостоятельно не получается, безопаснее сначала провести диагностику.
Не знаете, какая капсула или подшипник установлены в ваших рольставнях? Пришлите фотографии демонтированной детали, маркировки вала и подшипника, места установки и общий вид роллетной системы.
Специалист БРАМИ проверит тип вала, конструкцию капсулы, подшипник и совместимость элементов и поможет определить, какую запчасть необходимо заменить.
Можно ли продолжать пользоваться рольставнями при шуме
Если появился новый звук, стоит проверить систему, даже если полотно пока движется нормально. Если шум сопровождается скрежетом, заметной вибрацией, перекосом или рывками, эксплуатацию лучше прекратить до выяснения причины.
Продолжительная работа при механической неисправности может увеличить нагрузку на соседние элементы. В результате ремонт одной небольшой детали способен превратиться в замену нескольких узлов.
Не стоит пытаться устранить проблему случайной смазкой или сильной затяжкой доступных креплений. Сначала нужно определить источник шума и состояние опорного узла.
Что делать при появлении шума и люфта
Правильный порядок действий начинается не с покупки подшипника или капсулы, а с проверки рольставней.
- Остановите систему, если полотно движется с сильным перекосом или скрежетом.
- Проверьте, не мешают ли движению направляющие или посторонние предметы.
- Определите, откуда именно исходит шум.
- При доступе к коробу оцените состояние вала и опорных элементов.
- Установите причину люфта или неровного вращения.
- Только после диагностики подбирайте капсулу, подшипник или другие запчасти.
- После ремонта проверьте несколько полных циклов открытия и закрытия.
Такой подход помогает не менять исправные детали и снижает риск повторной поломки.
Вывод
Подшипник и капсула вала ALUTECH - небольшие, но важные элементы механизма рольставней. Они участвуют в опоре и вращении вала, поэтому проблемы в этом узле могут сопровождаться шумом, люфтом, вибрацией и изменением хода полотна.
При этом скрежет или неровная намотка не означают автоматически, что нужно менять именно подшипник или капсулу. Аналогичные симптомы возникают при повреждении направляющих, полотна, вала, креплений и других элементов.
Если рольставни ALUTECH начали шуметь со стороны короба, появился люфт или полотно движется неровно, правильнее сначала провести диагностику. Если неисправность локальная, можно заменить только поврежденную запчасть и сохранить остальные исправные элементы системы.
Нужно подобрать подшипник или капсулу вала ALUTECH? Оставьте заявку и приложите фотографии старой детали, маркировки вала и подшипника. Специалист БРАМИ проверит совместимость элементов и поможет подобрать подходящую запчасть или определить причину шума и люфта.
