Энкодер привода ворот: назначение и неисправности

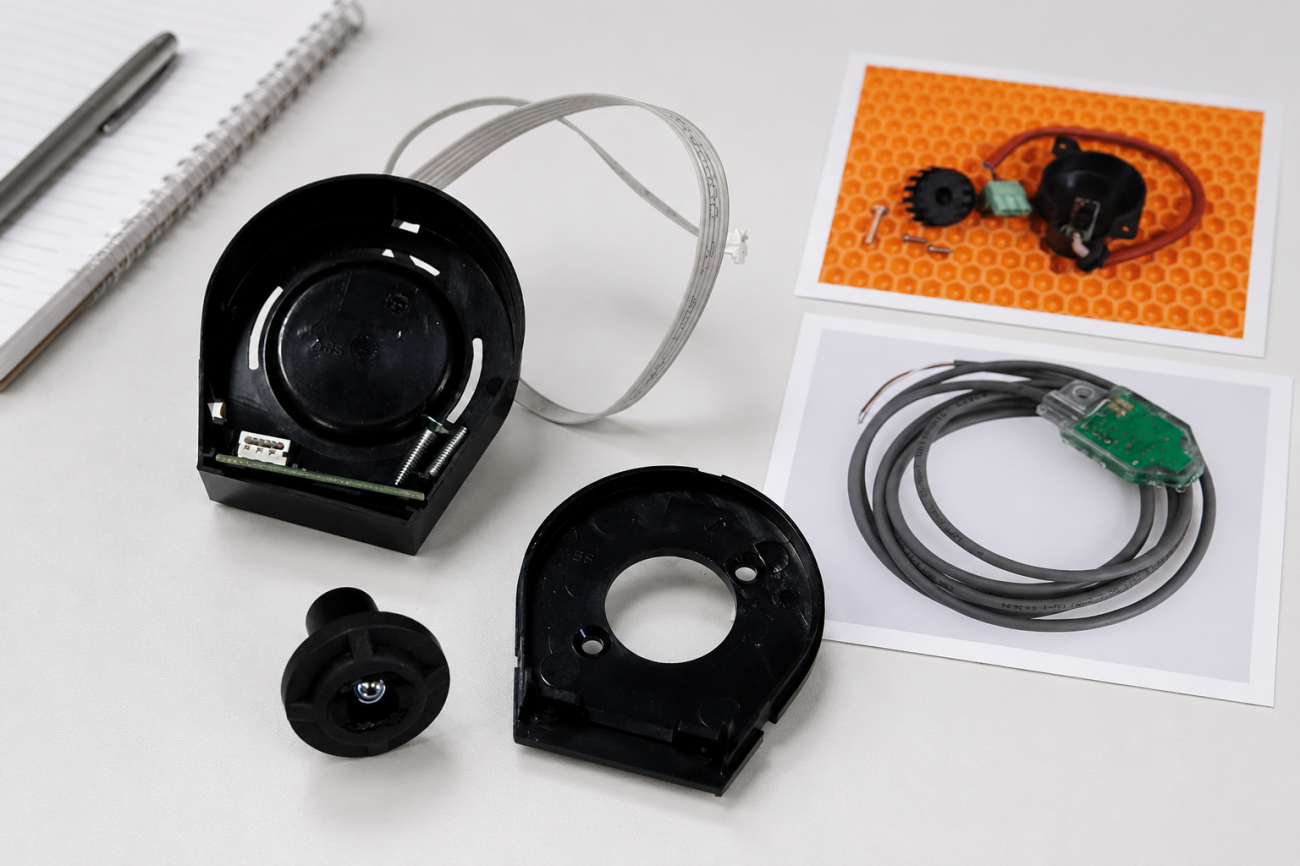

Что такое энкодер в приводе ворот
Энкодер — это датчик, который передает блоку управления информацию о движении привода. В зависимости от конструкции автоматики контроллер может использовать этот сигнал для определения положения ворот, контроля перемещения, замедления перед остановкой и других предусмотренных производителем функций.
Энкодер встречается в автоматике откатных, распашных, секционных ворот и шлагбаумов. Но он установлен не во всех приводах и работает по-разному в разных системах. Поэтому при диагностике и подборе запчасти всегда нужно начинать с точной модели оборудования.
Зачем приводу нужен энкодер
В простейшей системе блок управления подает команду двигателю и получает отдельный сигнал о достижении конечного положения. Энкодер позволяет автоматике получать дополнительную информацию непосредственно во время движения.
В зависимости от модели привода данные энкодера могут использоваться для следующих задач:
- контроля движения створки или полотна;
- определения текущего положения;
- точной остановки в заданной точке;
- плавного замедления перед конечным положением;
- контроля скорости движения;
- обучения рабочего хода ворот;
- реакции автоматики на изменение характера движения;
- участия в алгоритме обнаружения препятствия.
Набор функций зависит от блока управления и программного обеспечения конкретного привода. Наличие энкодера само по себе не означает, что автоматика поддерживает все перечисленные возможности.
Энкодер и концевой выключатель — не одно и то же
Концевой выключатель сообщает автоматике о достижении определенного крайнего положения. Энкодер передает информацию о движении привода в процессе работы.
В одних системах энкодер используется вместе с механическими или магнитными концевиками. В других конструкциях информация энкодера участвует в определении и запоминании положения ворот. Схема зависит от производителя и конкретной серии оборудования.
Поэтому наличие энкодера не означает, что концевые выключатели можно удалить, а наличие концевиков не исключает энкодер. Подробнее о работе крайних положений можно прочитать в статье про концевые выключатели для откатных ворот.
Энкодер и фотоэлементы выполняют разные задачи
Энкодер контролирует движение самого привода. Фотоэлементы контролируют определенную зону проезда и позволяют автоматике получить сигнал о появлении объекта между передатчиком и приемником.
В некоторых системах данные энкодера используются для реакции на препятствие, когда движение ворот отличается от ожидаемого. Но это не делает энкодер универсальной заменой фотоэлементам и другим предусмотренным устройствам безопасности.
Состав защитных устройств и алгоритмы их работы определяются конструкцией ворот, моделью автоматики и схемой производителя.
Подробнее о контроле зоны проезда читайте в статье «Фотоэлементы безопасности для ворот и шлагбаумов».

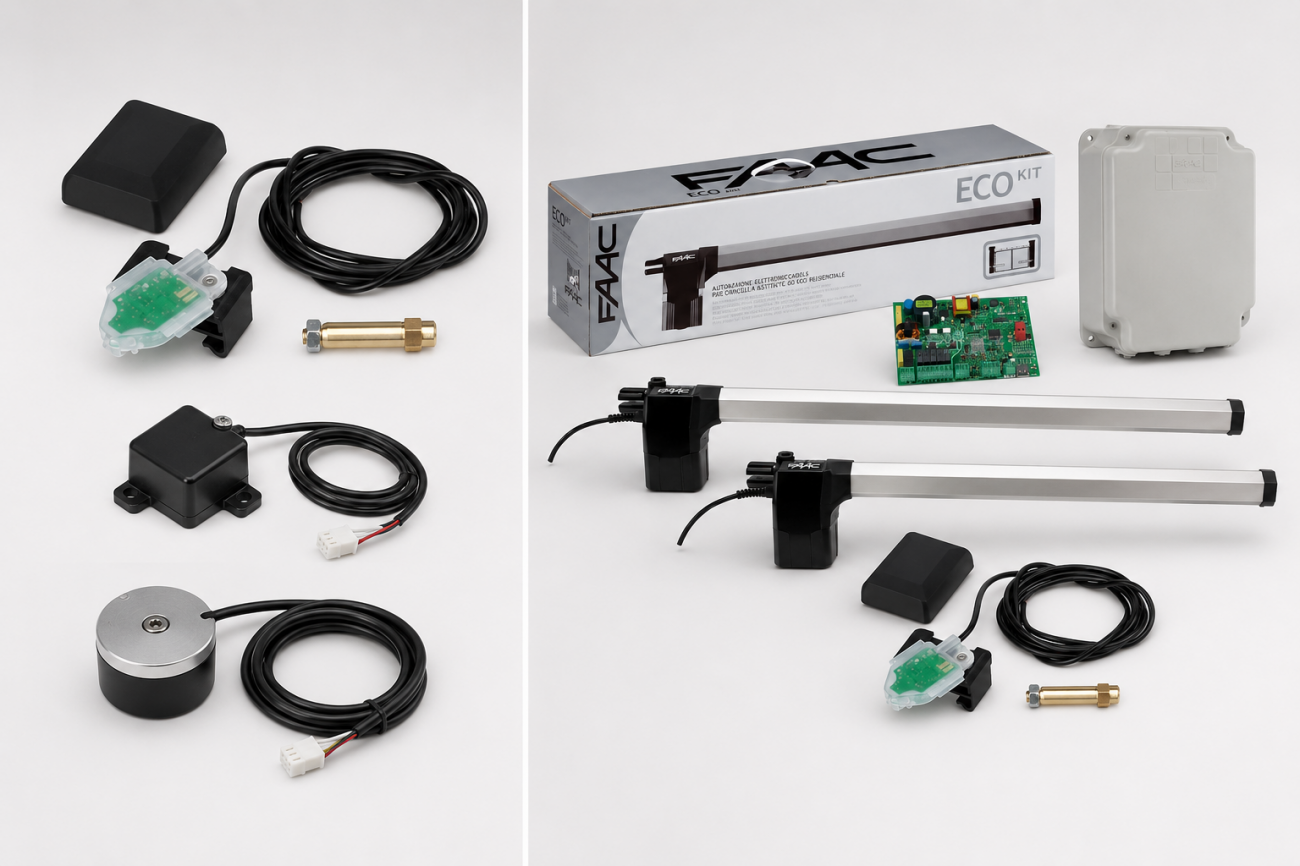

Где устанавливается энкодер
Расположение датчика зависит от конструкции привода. Энкодер может быть встроен в мотор-редуктор, находиться рядом с электродвигателем или представлять собой отдельный узел, устанавливаемый на привод.
Например, для отдельных серий распашной автоматики FAAC на bramy.ru представлен энкодер SAFECODER FAAC 404041. Это конкретная запчасть для совместимого оборудования, а не универсальный датчик для любых ворот.
Абсолютный и инкрементальный энкодер — в чём разница
В автоматике ворот могут применяться энкодеры разного типа. Поэтому принцип определения положения и поведение системы после отключения питания зависят от конструкции конкретного привода.
- Инкрементальный энкодер формирует импульсы при движении. Блок управления подсчитывает их и по этим данным контролирует перемещение привода.
- Абсолютный энкодер позволяет системе определять конкретное положение в пределах предусмотренного производителем алгоритма. Такие датчики применяются, например, в отдельных приводах FAAC.
Тип энкодера нельзя определять только по внешнему виду датчика или количеству проводов. При диагностике и замене необходимо использовать документацию конкретного привода и блока управления.
Как понять, что проблема может быть связана с энкодером
Неисправность энкодера может проявляться по-разному, потому что блоки управления используют его сигнал для разных задач. Иногда плата прямо сообщает ошибку датчика или калибровки, а иногда неисправность выглядит как нестабильная работа ворот.
Поводом для диагностики могут быть:
- ошибка энкодера на дисплее или индикации блока управления;
- не завершается автоматическое обучение хода;
- ворота теряют ранее настроенные точки замедления или остановки;
- движение прекращается без очевидного препятствия;
- после начала движения привод уходит в ошибку;
- ворота работают нестабильно после ремонта двигателя, редуктора или платы;
- автоматика неправильно определяет перемещение створки;
- не удается выполнить предусмотренную инструкцией калибровку.
Эти признаки не доказывают неисправность самого энкодера. Аналогичное поведение бывает при проблемах с механикой ворот, проводкой, разъемами, блоком управления, двигателем, конечными выключателями и настройками.

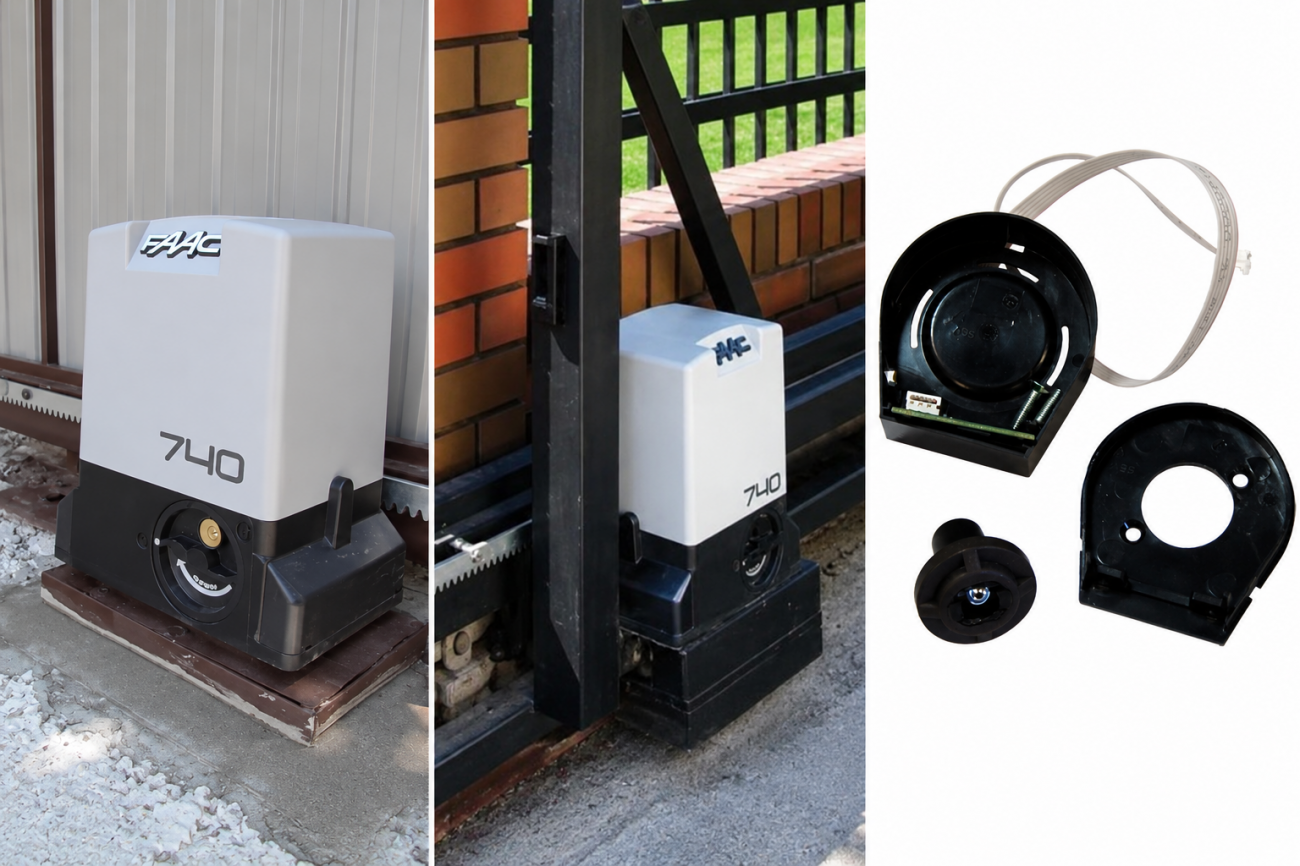

Почему нельзя менять энкодер только по симптомам
Если ворота останавливаются не там, где нужно, причина может находиться в концевом выключателе или его настройке. Если привод реагирует на движение как на препятствие, сначала нужно проверить, насколько свободно перемещаются сами ворота.
Тяжелый ход створки, перекос, повреждение зубчатой рейки, проблемы с роликами, петлями или балансировкой секционных ворот могут изменить нагрузку на привод. Блок управления при этом получает другое поведение системы, хотя сам энкодер остается исправным.
Поэтому замена датчика должна быть результатом диагностики, а не первой операцией после появления ошибки.
Что проверить перед заменой энкодера
- марку и точную модель привода;
- код ошибки блока управления, если он отображается;
- свободный механический ход ворот;
- состояние кабеля энкодера;
- надежность разъемов и соединений;
- нет ли следов влаги или механического повреждения внутри привода;
- правильно ли подключен датчик;
- не изменялись ли настройки платы перед появлением неисправности;
- требуется ли повторное обучение или калибровка после выполненного ремонта;
- совместим ли установленный энкодер с данной ревизией автоматики.
Если неисправность появилась сразу после ремонта, замены платы или двигателя, особенно важно проверить подключение и необходимость повторной настройки привода.
Не уверены, действительно ли неисправен энкодер? Пришлите фотографию шильдика привода, установленного датчика, его разъёма и платы управления, а также сообщите код ошибки и опишите поведение ворот.
Специалист БРАМИ проверит модель автоматики, совместимость энкодера и возможные причины неисправности и поможет определить, требуется настройка, ремонт подключения или замена датчика.

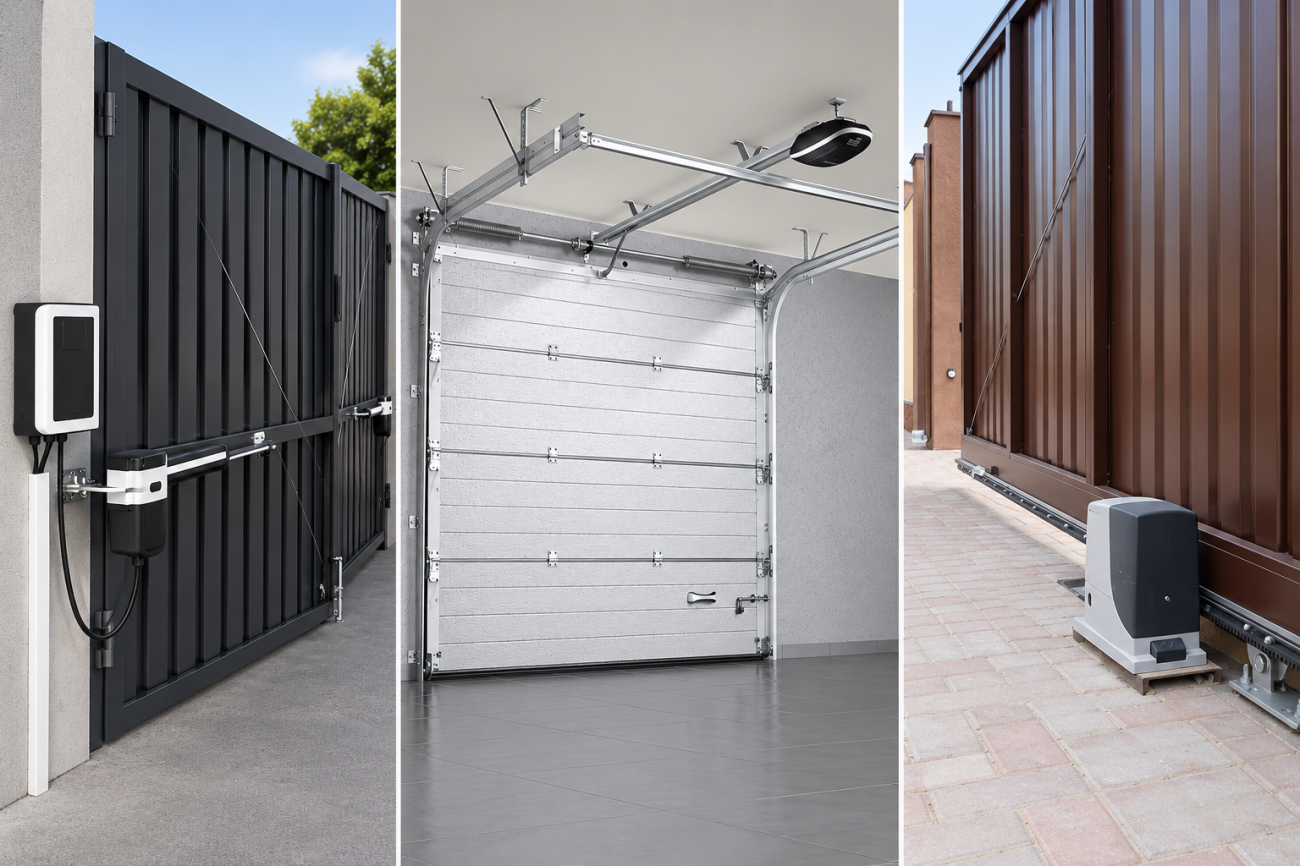

Почему важна механика ворот
Электроника не может компенсировать неисправную механику. Перед диагностикой энкодера нужно убедиться, что ворота перемещаются так, как предусмотрено их конструкцией.
У откатных ворот проверяют свободный ход створки, роликовые опоры, зубчатую рейку и отсутствие закусывания. У распашных — петли, геометрию створок и крепления приводов. У секционных — движение полотна, тросы, направляющие и балансировочный механизм.
Если ворота двигаются тяжело, сначала устраняют механическую причину. Только после этого имеет смысл оценивать работу датчиков и алгоритмов блока управления.
Что такое калибровка энкодера
В автоматике с контролем положения после монтажа, сброса настроек или замены отдельных компонентов может потребоваться процедура обучения рабочего хода. Во время нее блок управления определяет параметры перемещения ворот и сохраняет необходимые данные.
Конкретный порядок зависит от модели оборудования. Нельзя использовать одну последовательность программирования для приводов разных производителей.
Если процедура обучения не завершается, нужно определить, что мешает системе: механическое препятствие, неправильное подключение, ошибка концевых положений, отсутствие сигнала энкодера или другая неисправность.

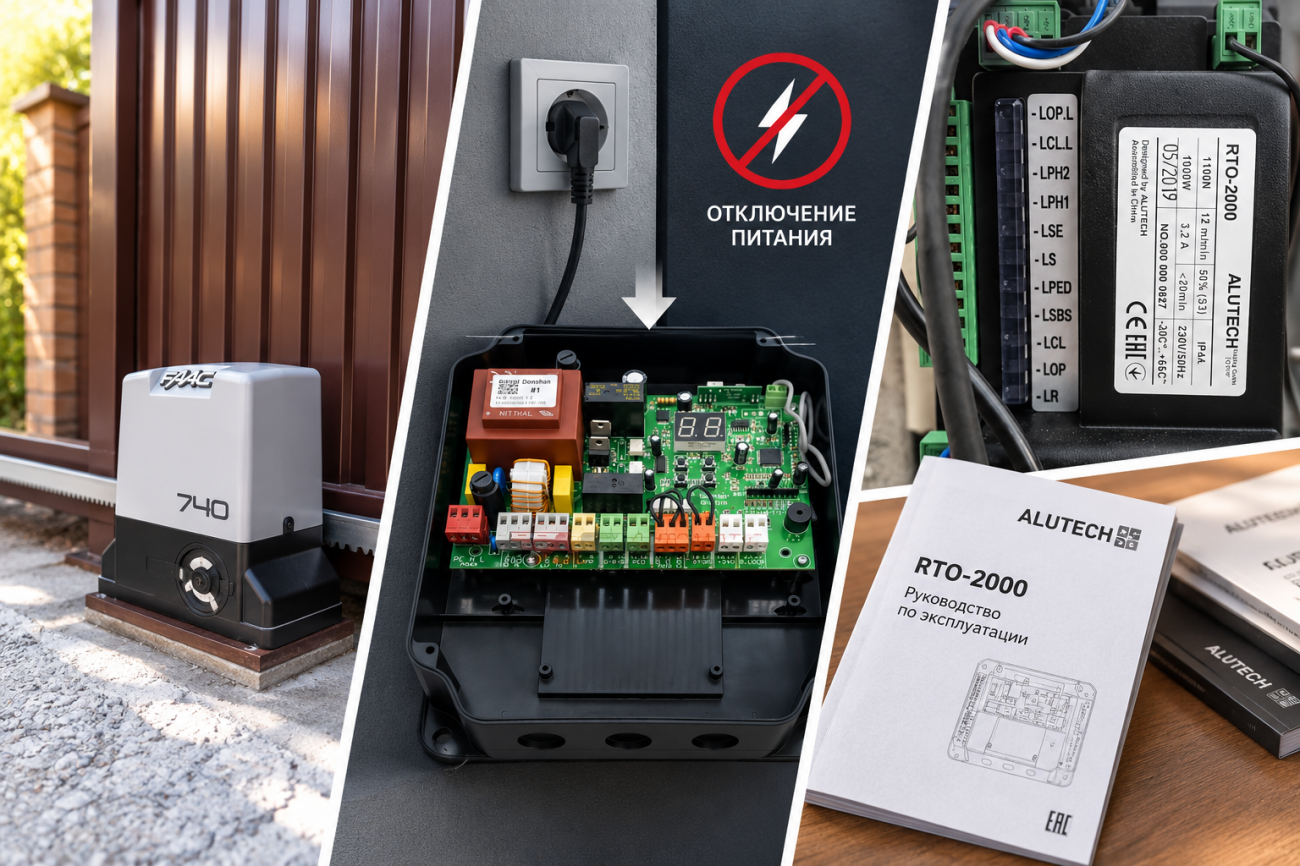

Почему после отключения питания ворота могут требовать настройку
Поведение системы после отключения электричества зависит от конструкции привода и способа хранения информации о положении. Одни модели сохраняют необходимые данные, другие после определенных операций требуют повторного поиска или подтверждения положения.
Если после отключения питания автоматика стала работать иначе, не стоит сразу менять энкодер. Сначала нужно проверить инструкцию конкретного блока управления и предусмотренный порядок восстановления работы.
Можно ли установить энкодер на привод, где его не было
Обычно энкодер является частью конкретной архитектуры автоматики. Для его работы плата управления должна иметь соответствующий вход, алгоритм обработки сигнала и настройки.
Поэтому просто установить датчик на любой двигатель и получить функции контроля положения нельзя. Модернизация возможна только тогда, когда она предусмотрена производителем для конкретной модели или серии.

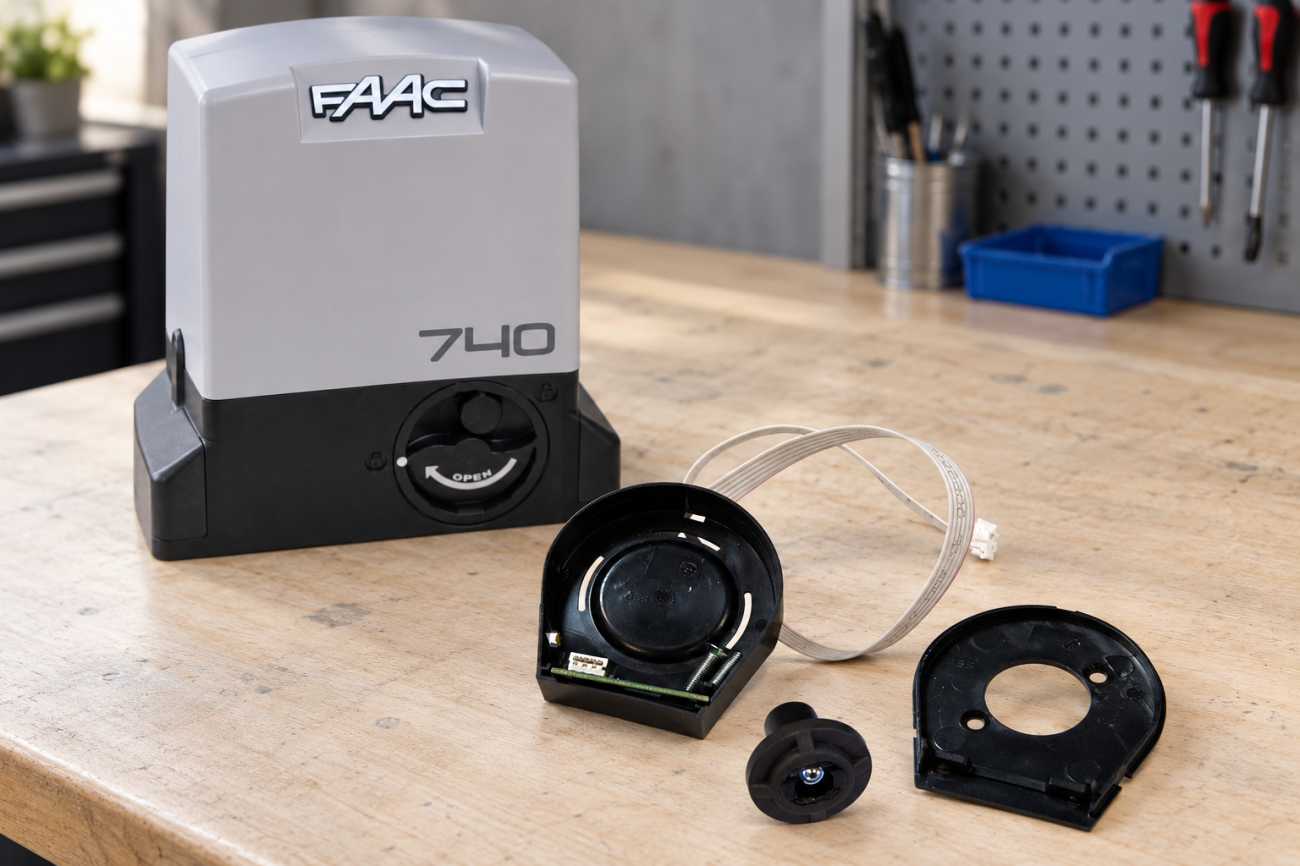

Как подобрать энкодер для замены
При подборе недостаточно знать только производителя ворот. Нужна точная модель привода, а иногда и ревизия платы или самого мотор-редуктора.
Перед заказом желательно подготовить:
- фотографию шильдика привода;
- модель автоматики;
- маркировку старого энкодера;
- фотографию разъема и подключения;
- обозначение установленной платы управления;
- описание ошибки или поведения ворот;
- информацию о ремонтах, выполненных перед появлением проблемы.
Даже внешне похожие датчики могут выдавать другой сигнал или использовать другую схему подключения. Подбор только по форме корпуса или количеству проводов ненадежен.
Можно ли поставить энкодер от другого привода
Только при подтвержденной совместимости. Для нормальной работы должны совпадать не только крепление и разъем, но и электрические параметры, тип сигнала и логика взаимодействия с блоком управления.
Если в каталогах производителя для двух приводов используются разные артикулы, считать детали взаимозаменяемыми без дополнительной проверки нельзя.

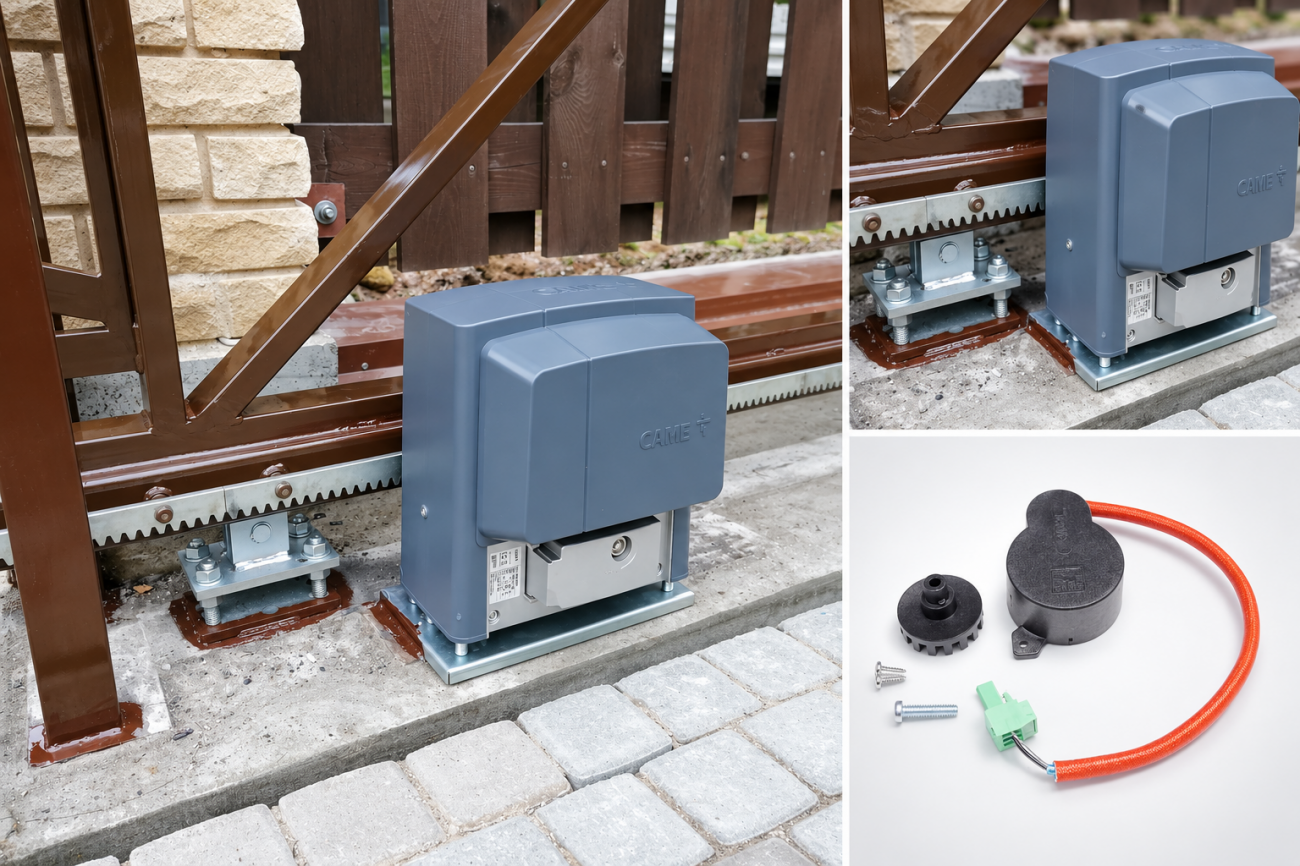

Энкодер в откатных воротах
В откатной автоматике датчик может участвовать в контроле перемещения створки, скорости и алгоритмах замедления. При диагностике одновременно проверяют зубчатую рейку, ведущую шестерню, свободный ход ворот и конечные положения.
Если створка движется рывками или меняет высоту относительно привода, сначала нужно устранить механическую проблему. Нестабильное зацепление рейки и шестерни влияет на движение ворот независимо от состояния энкодера.
Энкодер в распашных воротах
У распашных ворот важно учитывать работу каждого привода отдельно. Если одна створка работает нормально, а вторая уходит в ошибку, сравнение поведения помогает определить направление диагностики.
Проверяют механику створки, крепления привода, проводку, блок управления и датчик. Для моделей с отдельным энкодером особенно важно подбирать запчасть по конкретной серии автоматики.

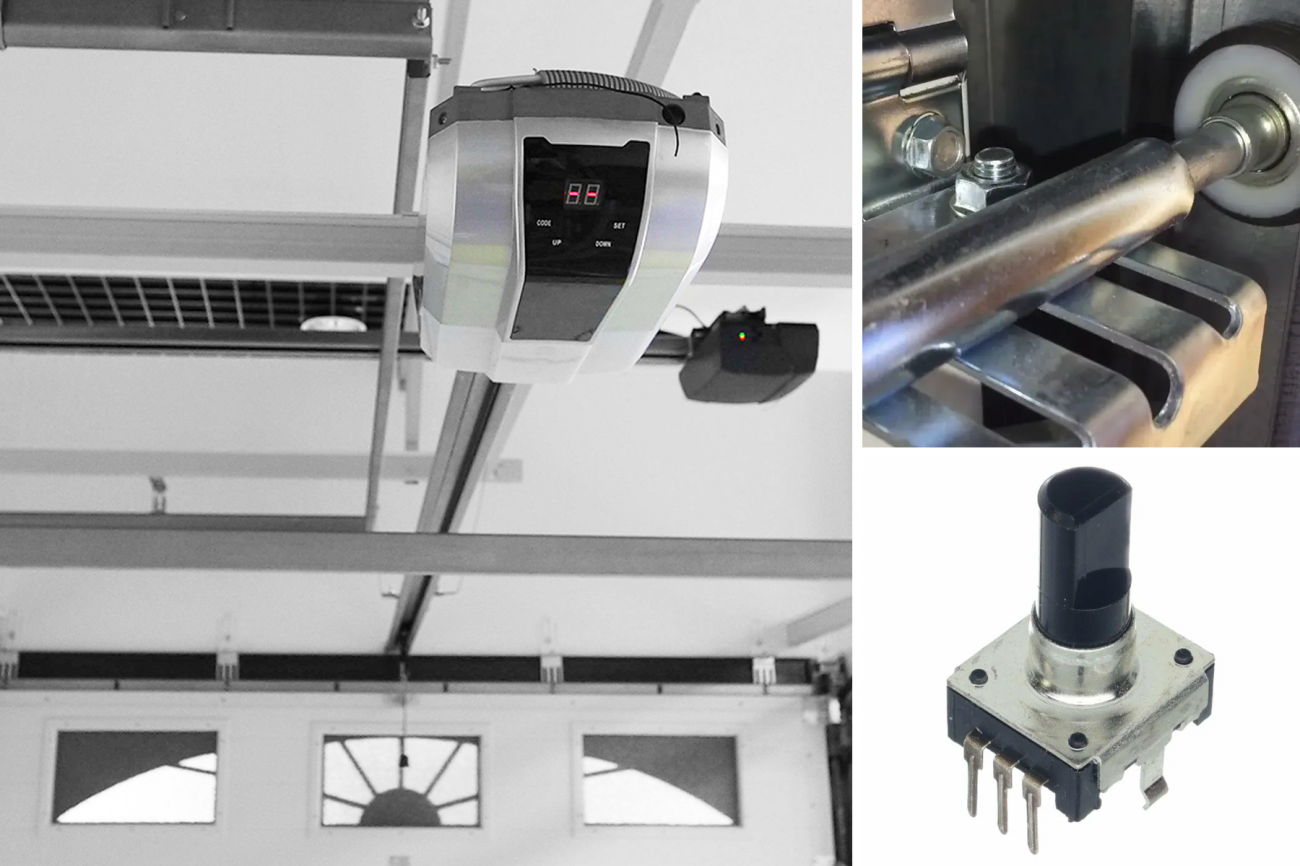

Энкодер в секционных воротах
В автоматике секционных и промышленных ворот энкодер может использоваться для точного определения положения полотна и настройки крайних точек. Конкретные возможности зависят от установленного привода и блока управления.
Если появляются ошибки положения, перед вмешательством в электронику нужно проверить состояние ворот. Полотно должно перемещаться без заклинивания, а балансировочный механизм и направляющие должны быть исправны.
Может ли неисправный энкодер остановить привод
Если блок управления использует сигнал энкодера как обязательную часть контроля движения, потеря или неправильный сигнал может привести к остановке, ошибке или невозможности выполнить настройку.
Точная реакция определяется программой конкретной автоматики. Поэтому по одному симптому нельзя заранее утверждать, что привод обязательно остановится или продолжит работу.

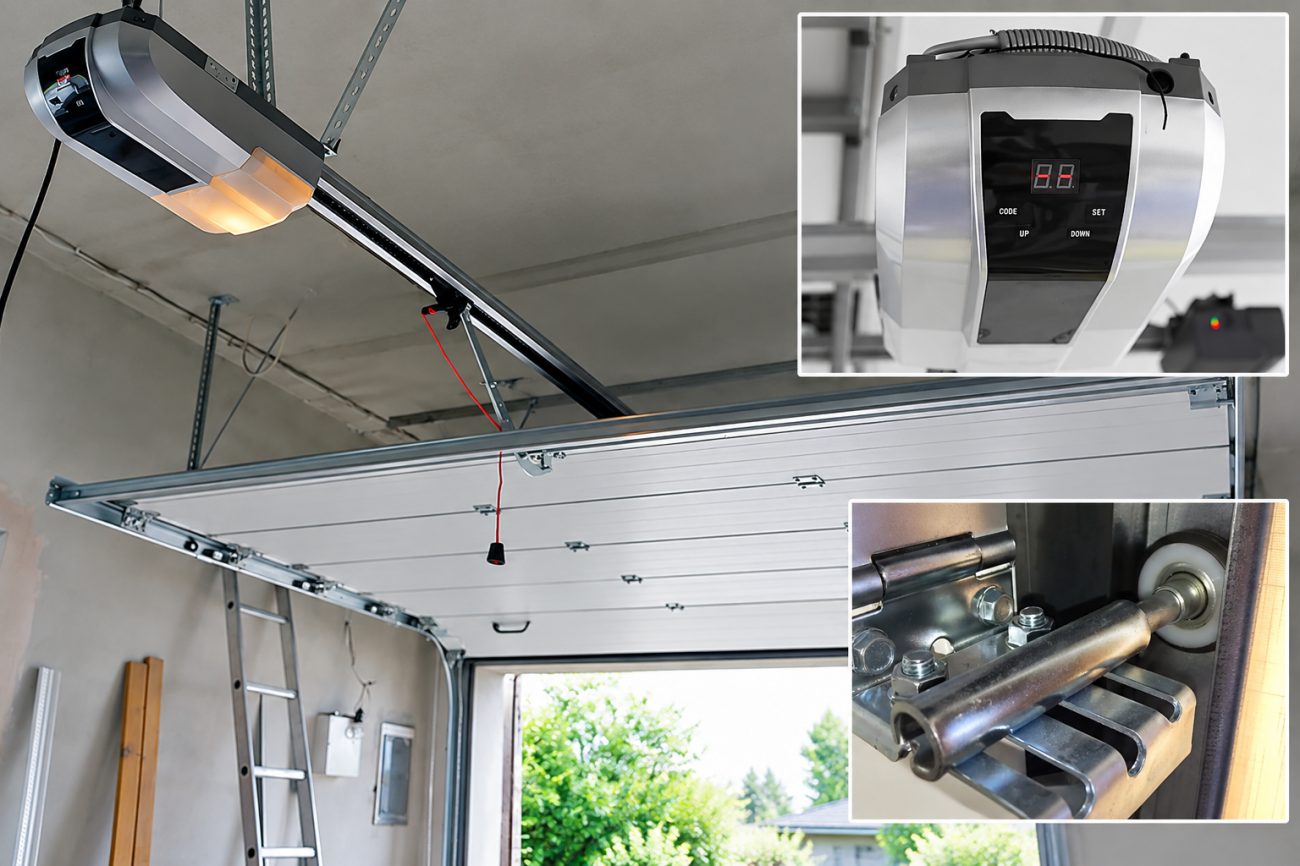

Что делать после замены энкодера
После установки совместимой детали нужно выполнить операции, предусмотренные инструкцией конкретного привода. В зависимости от модели это может включать проверку подключения, обучение хода, настройку замедлений и тест нескольких полных циклов.
После настройки необходимо убедиться, что ворота стабильно достигают крайних положений, не останавливаются самопроизвольно и правильно реагируют на предусмотренные устройства безопасности.
Типичные ошибки при диагностике и замене
- сразу меняют энкодер при любой ошибке положения;
- не проверяют механику ворот;
- путают неисправность энкодера с проблемой концевых выключателей;
- заказывают датчик без точной модели привода;
- ориентируются только на внешний вид детали;
- не проверяют проводку и разъемы;
- после замены не выполняют предусмотренное обучение;
- переносят настройки с другой модели автоматики;
- считают энкодер заменой фотоэлементам;
- продолжают многократно запускать привод при повторяющейся ошибке.

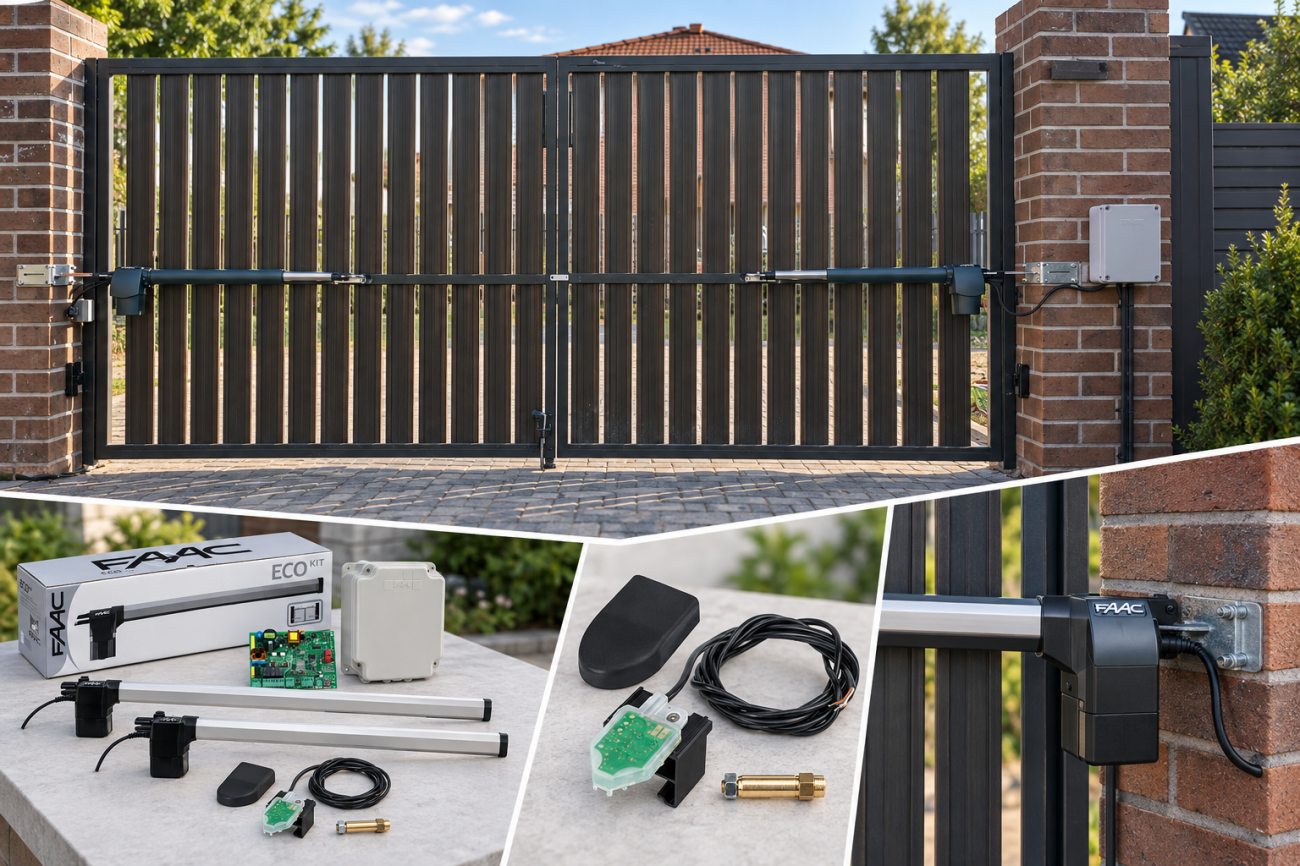

Когда нужна диагностика специалиста
Диагностика особенно нужна, если причина неисправности неочевидна, ошибка появляется периодически или энкодер уже меняли, но поведение ворот не изменилось.
Также не стоит менять детали наугад, если одновременно появились проблемы с двигателем, блоком управления, конечными положениями или механическим ходом ворот. В такой ситуации сначала нужно определить неисправный узел.
Диагностика, ремонт и сервис
БРАМИ работает с частными и корпоративными клиентами, выполняет диагностику, настройку, ремонт и обслуживание автоматики ворот.
При проблемах с позиционированием или движением проверяются механика ворот, привод, энкодер, концевые выключатели, проводка и блок управления. Если требуется замена датчика, запчасть подбирается по модели и совместимости оборудования.
Для диагностики автоматики можно обратиться в раздел ремонта и сервиса ворот, рольставней и шлагбаумов.
FAQ
Что делает энкодер в приводе ворот?
Он передает блоку управления информацию о движении привода. В зависимости от модели автоматика использует эти данные для контроля положения, скорости, замедления, настройки хода и других функций.
Чем энкодер отличается от концевого выключателя?
Концевик сообщает о достижении определенной крайней точки, а энкодер контролирует движение привода в процессе работы. В некоторых системах оба устройства используются одновременно.
Можно ли ездить с неисправным энкодером?
Если автоматика сообщает ошибку или работает нестабильно, эксплуатацию лучше прекратить до диагностики. Реакция привода при потере сигнала зависит от его блока управления.
Почему появляется ошибка энкодера?
Причина может быть в самом датчике, проводке, разъеме, подключении, плате управления или настройке. Иногда проблема возникает на фоне неисправной механики ворот.
Нужно ли программировать привод после замены энкодера?
Это зависит от модели. Некоторые системы требуют повторного обучения рабочего хода или других настроек. Порядок нужно брать из инструкции конкретного привода.
Может ли энкодер заменить концевики?
Только если такая логика предусмотрена конструкцией конкретной автоматики. Самостоятельно удалять штатные концевые выключатели нельзя.
Может ли энкодер заменить фотоэлементы?
Нет, считать их взаимозаменяемыми нельзя. Энкодер контролирует движение привода, а фотоэлементы контролируют определенную зону проезда.
Как подобрать новый энкодер?
По точной модели привода, маркировке детали, плате управления и каталогу производителя. Подбор только по внешнему виду ненадежен.
Если ворота потеряли настройки положения, привод сообщает ошибку энкодера или автоматика стала работать нестабильно, получите консультацию в БРАМИ. Специалист проверит модель оборудования, механику ворот и систему управления и определит, требуется ли настройка, ремонт подключения или замена датчика.
Привод сообщает ошибку энкодера или ворота потеряли правильные положения? Оставьте заявку и приложите фотографии шильдика привода, датчика, разъёма и платы управления. Специалист БРАМИ проверит совместимость оборудования и поможет определить, требуется настройка, ремонт подключения или замена энкодера.
