Источник бесперебойного питания SKAT-V.24DC-18 исп.5М

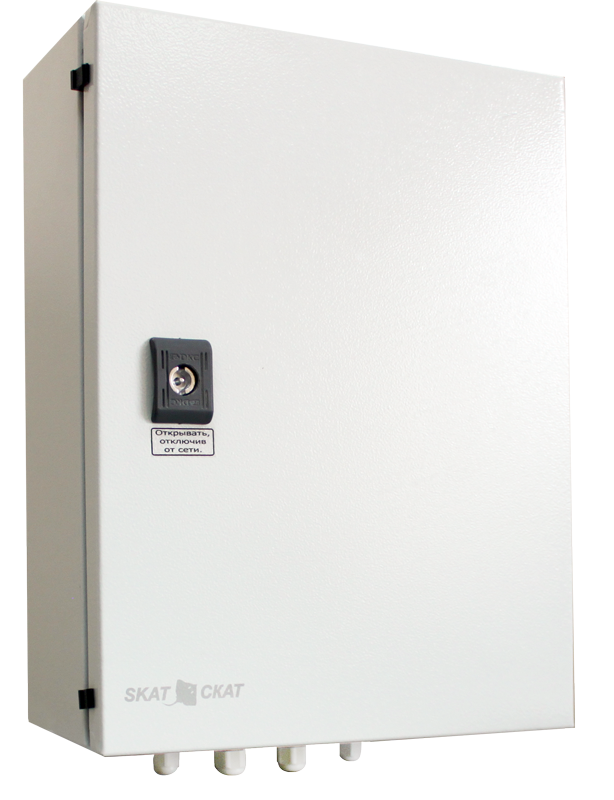

Уличный источник питания Бастион SKAT-V.24DC-18 исп.5М предназначен для обеспечения бесперебойным питанием систем охранно-пожарной и периметральной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В током 18А. С источником используется 2 внешние АКБ емкостью от 17 до 250 Ач. Диапазон входного напряжения составляет 170-250 В.

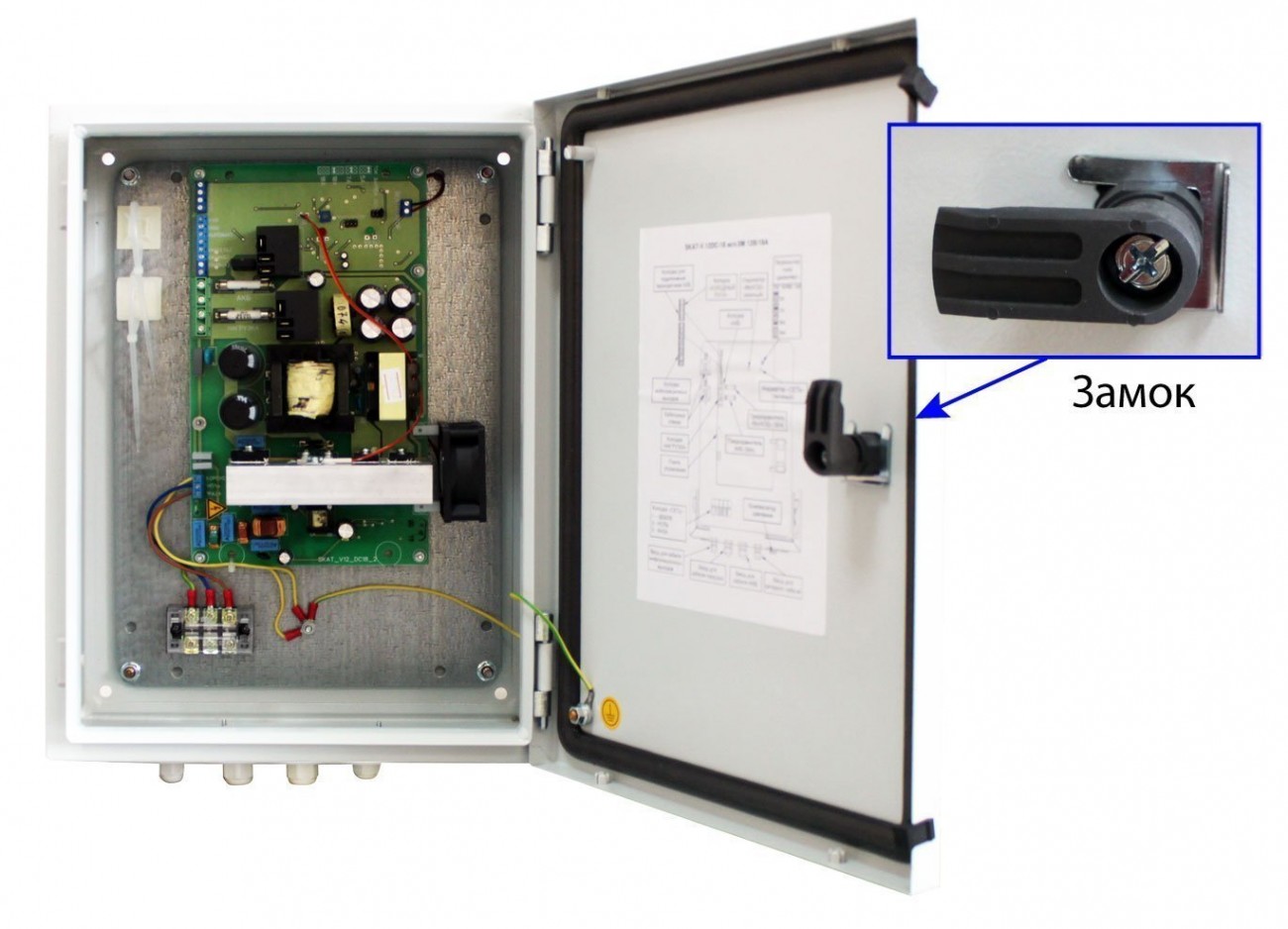

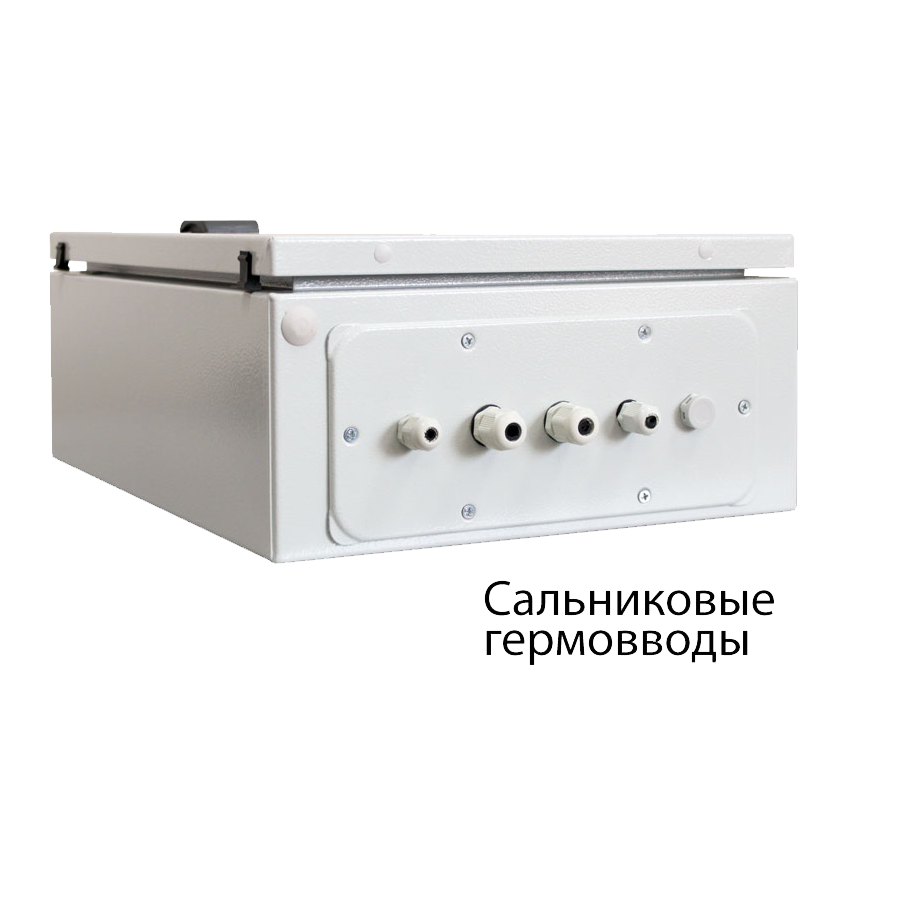

Источник оснащен 5 информационными выходами состояния работы, а также имеет электронную защиту от перегрева, КЗ выхода и АКБ. Корпус металлический герметичный, имеет мембранный кабельный ввод, замки на дверце.
Основные особенности SKAT-V.24DC-18 исп.5М:
- ограничение тока заряда АКБ и возможность выбора одного из трех значений тока ограничения
- температурная компенсация напряжения заряда АКБ (при применении термодатчика АКБ, входящего в комплект поставки)
- автоматический переход в режим резервного питания нагрузок от АКБ
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
- защита от короткого замыкания посредством плавкого предохранителя
- защита от короткого замыкания клемм АКБ
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
- контроль наличия внешней АКБ
- защита АКБ от глубокого разряда в режиме "РЕЗЕРВ" путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия
- светодиодная индикация ("СЕТЬ" и "ВЫХОД")
- функция "холодный пуск"
- возможность подключения внешнего контакта (тумблера) "ВЫХОД" для оперативного включения/отключения нагрузок
- формирование выходных информационных сигналов в формате "открытый коллектор" ("ОК") для внешних устройств автоматики или цепей индикации
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации
- металлический корпус со степенью зщиты IP65.
Состав комплекта:
- Источник SKAT-V.24DC-18 исп.5М - 1 шт.
- Вставка плавкая 20 А 250 В - 3 шт.
- Вставка плавкая 5,0 А 250 В - 2 шт.
- Кабель АКБ - 1 шт.
- Термодатчик АКБ - 1 шт.
- Заглушка крепежного отверстия - 4 шт.
- Перемычка типа "джампер" - 1 шт.
- Кронштейны для настенного крепления с комплектом крепежа - 1 комп.
- Ключ - 1 шт.
Технические характеристики:
| Модель | SKAT-V.24DC-18 исп.5М |
|---|---|
| Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В | 180...250 |
| Выходное напряжение постоянного тока, В |
|
| Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В | 27,2...27,5 |
| Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C | 38…-40 |
| Ток нагрузки, A, не более |
|
| Ограничение тока заряда АКБ (устанавливается перемычкой), A | 9,7; 6,9; 3,8 |
| Ток, потребляемый изделием от АКБ в режиме "РЕЗЕРВ" без нагрузки, А, не более | 0,25 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме "РЕЗЕРВ", В | 20,8...21,2 |
| Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более | 5 |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 150 |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 20 |
| Тип АКБ | герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| Рекомендуемая емкость АКБ, Ач | 17-100 |
| Количество аккумуляторов, шт | 2 |
| Диапазон рабочих температур, °С | -40…+50 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP65 |
| Габариты, мм | 300х155х430 |
| Масса, кг | 8,3 |
