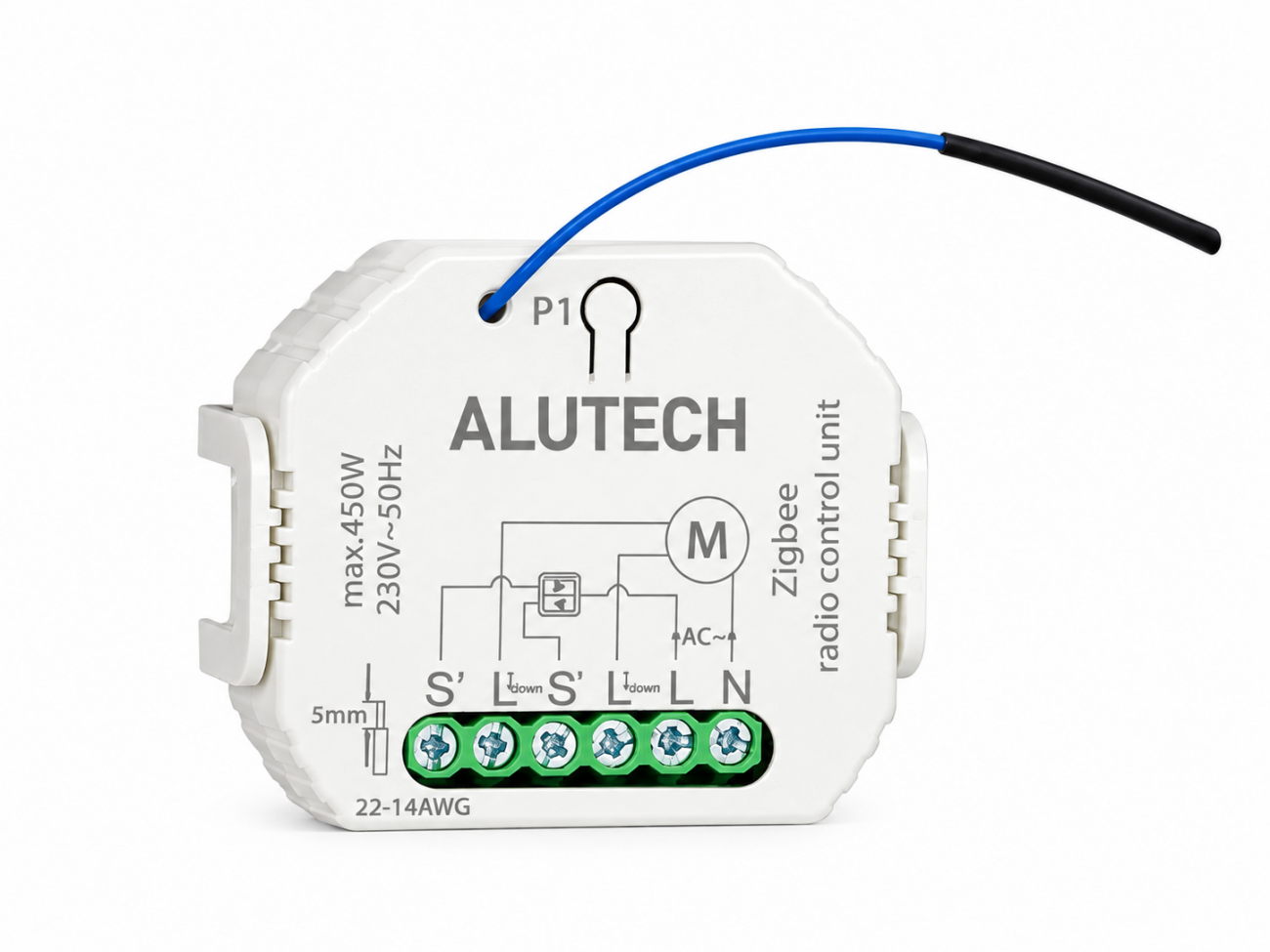

ALUTECH Блок радиоуправления Zigbee CUR/Sm для роллет, 339005000
Блок радиоуправления Zigbee ALUTECH CUR/Sm предназначен для управления рольставнями с электроприводами без встроенного радиоприемника. Устройство позволяет подключить совместимые роллетные системы к ALUTECH Smart и управлять ими через мобильное приложение, пульты дистанционного управления ALUTECH и проводные выключатели.
CUR/Sm поддерживает управление через совместимых голосовых помощников и взаимодействие с другими устройствами умного дома. Блок также выполняет функцию ретранслятора сигнала Zigbee, помогая расширить зону покрытия беспроводной сети.
ALUTECH CUR/Sm подходит для оснащения новых рольставен и модернизации существующих систем с проводным управлением. Для управления через приложение ALUTECH Smart требуется беспроводной хаб HW-Sm или другой совместимый Zigbee-хаб.

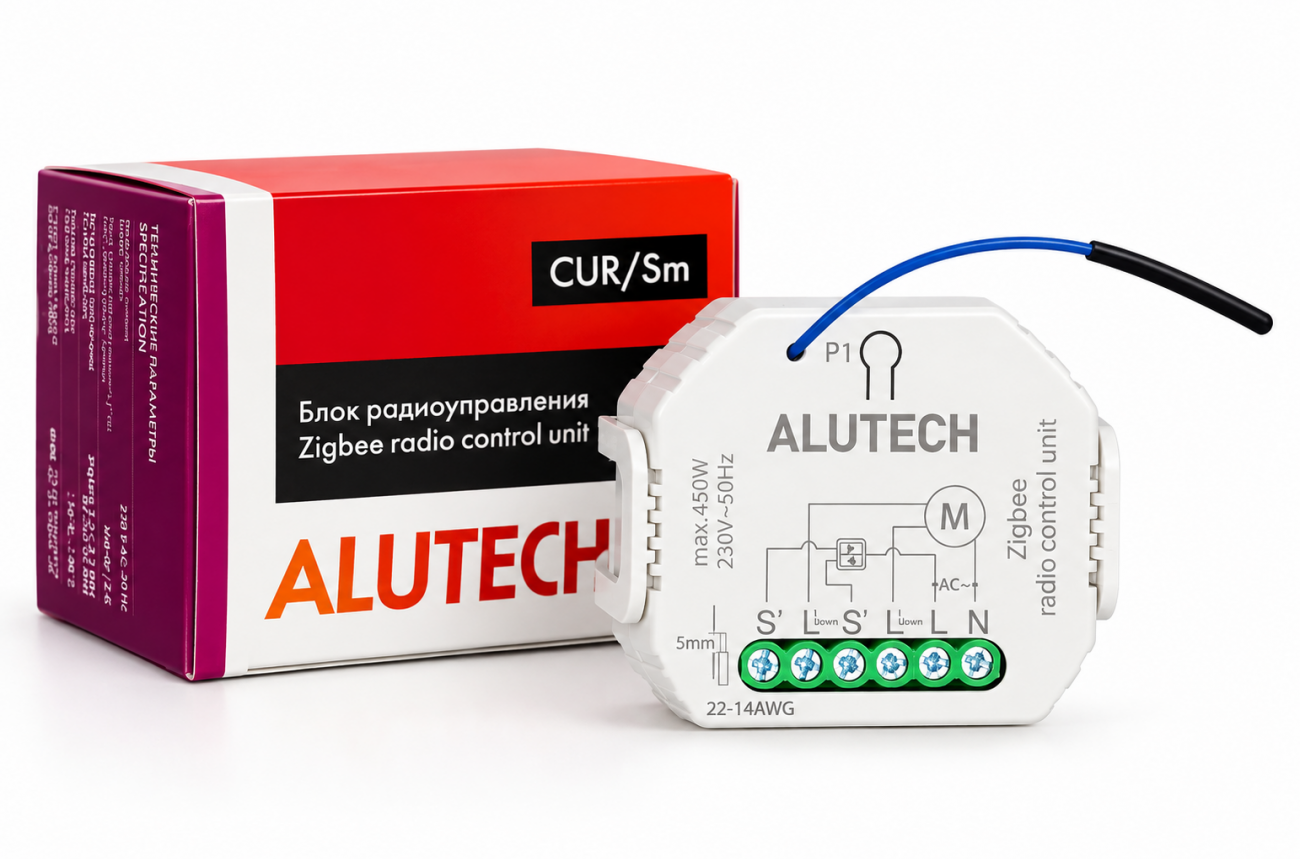

Состав комплекта:
- Блок радиоуправления Zigbee CUR/Sm
- Крепление для DIN-рейки шириной 35 мм
Технические характеристики:
ALUTECH CUR/Sm — блок радиоуправления Zigbee для роллетных систем с электроприводами без встроенного радиоприёмника. Позволяет интегрировать роллеты в систему ALUTECH Smart и управлять ими с помощью пультов ALUTECH, мобильного приложения, проводных выключателей и голосовых помощников.
Основные характеристики
- Бренд: ALUTECH
- Наименование: CUR/Sm
- Тип товара: блок радиоуправления Zigbee
- Система: ALUTECH Smart
- Назначение: управление электроприводами роллетных систем
- Напряжение питания: 230 В
- Частота питающей сети: 50 Гц
- Максимальная коммутируемая нагрузка: 450 Вт
- Максимальный коммутируемый ток: 2 А
- Рабочая частота радио ALUTECH: 433,92 МГц
- Беспроводной протокол: Zigbee 3.0
- Частотный диапазон Zigbee: 2,4–2,484 ГГц
- Максимальное количество записываемых пультов: 3 шт.
- Степень защиты корпуса: IP20
- Условия эксплуатации: сухие помещения
- Рабочая температура: от −10 до +40 °C
- Габаритные размеры: 52×47×18 мм
- Вес: 58 г
- Страна производства: Китай
- Изготовитель: Wenzhou Nova New Energy Co., Ltd.
Дополнительно:
Совместимость
- Стандартные электроприводы ALUTECH серии AM0
- Стандартные электроприводы ALUTECH серии AM1, включая AM1-PP
- Стандартные электроприводы ALUTECH серии AM2, включая AM2-PP
- Пульты дистанционного управления ALUTECH
- Проводные выключатели с блокировкой одновременного включения противоположных направлений вращения привода
- Беспроводной хаб ALUTECH HW-Sm
- Другие совместимые Zigbee-хабы
- Мобильное приложение ALUTECH Smart
- Голосовые помощники Яндекс Алиса и Google Assistant
Функциональные возможности
- Дистанционное управление роллетами с электроприводами без встроенного радиоприёмника.
- Управление открытием, остановкой и закрытием роллет с помощью пультов ALUTECH.
- Управление роллетами через мобильное приложение ALUTECH Smart.
- Управление с помощью проводного выключателя.
- Голосовое управление через Яндекс Алису и Google Assistant.
- Взаимодействие с совместимыми устройствами Zigbee 3.0 в одной сети.
- Создание сценариев автоматизации в приложении ALUTECH Smart.
- Настройка сценариев по времени суток, погодным условиям, местоположению и другим условиям.
- Работа в качестве ретранслятора Zigbee для расширения зоны покрытия mesh-сети.
- Запись в память до 3 пультов дистанционного управления.
- Удаление всех записанных пультов из памяти блока.
- Настройка направления движения роллетного полотна.
- Калибровка движения роллет через приложение ALUTECH Smart.
Особенности применения
- Блок CUR/Sm позволяет подключить к системе ALUTECH Smart роллеты и роллетные ворота со стандартными электроприводами без радиоуправления.
- Для управления через приложение ALUTECH Smart необходим совместимый Zigbee-хаб.
- Для управления с пульта используется роллетный режим с тремя кнопками: открытие, остановка и закрытие.
- Определение точного положения полотна, отображение истории эксплуатации, энергопотребления и количества циклов для базовых электроприводов с CUR/Sm не предусмотрены.
Особенности монтажа

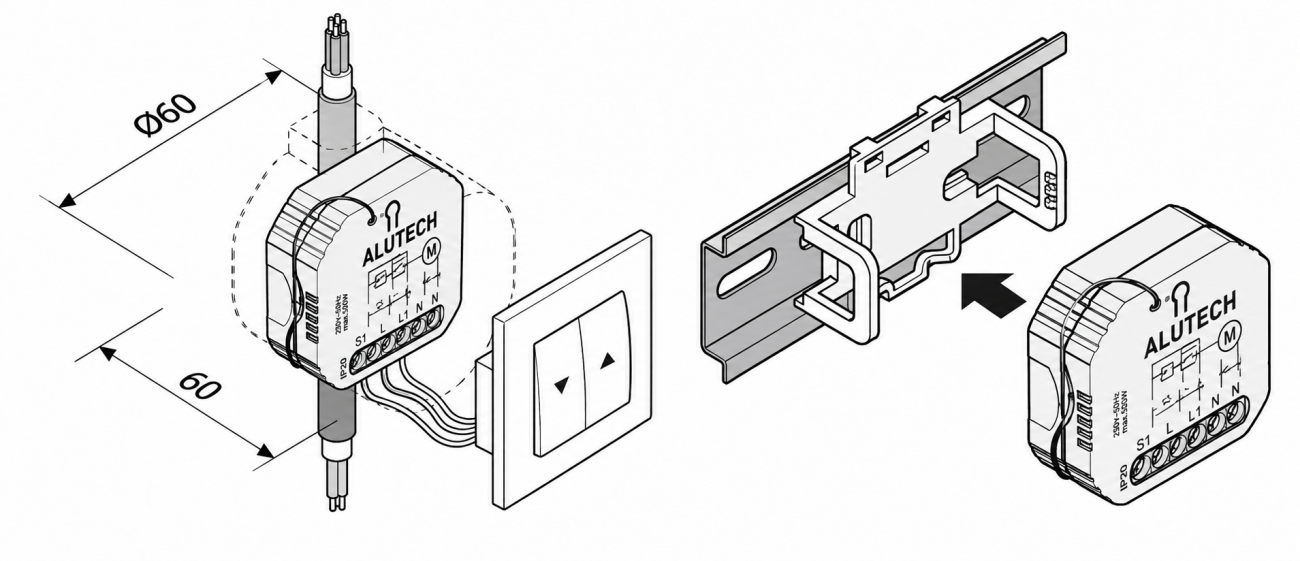

- Предусмотрена скрытая установка в монтажную коробку диаметром 60 мм и глубиной 60 мм совместно с выключателем, например ALUTECH KU/1.
- Возможна установка с использованием крепления для DIN-рейки шириной 35 мм.
- Монтаж, подключение и ввод в эксплуатацию должны выполняться квалифицированным персоналом.
- Подключение производится к электросети 230 В, 50 Гц.
- Электрическая сеть должна быть оборудована защитным заземлением.
- Проводной выключатель должен блокировать одновременное включение противоположных направлений вращения вала привода.
Подключение к приложению ALUTECH Smart
- Настроить концевые положения электропривода в соответствии с его руководством по эксплуатации.
- Убедиться, что совместимый Zigbee-хаб подключён и находится онлайн в приложении.
- Подключить блок CUR/Sm к электросети 230 В и электроприводу.
- В приложении ALUTECH Smart открыть подключённый хаб и выбрать «Добавить устройство».
- Нажать и удерживать кнопку P1 на корпусе блока в течение 5 секунд до начала мигания синего индикатора.
- Дождаться обнаружения устройства в приложении.
- При необходимости задать название, расположение и значок устройства.
- Проверить управление электроприводом через приложение.
- Настроить направление движения и выполнить калибровку.
Программирование радиопультов
- Для записи пульта нажать кнопку P1 на корпусе блока 5 раз, затем нажать кнопку «▲» на пульте.
- После последнего нажатия красный светодиод блока мигает.
- Для удаления всех записанных пультов нажать кнопку P1 на корпусе блока 10 раз.
- После последнего нажатия красный светодиод блока мигает.
Меры предосторожности
- Монтаж, подключение и ввод в эксплуатацию должны выполняться квалифицированным персоналом с соблюдением действующих нормативных требований.
- Электросеть должна быть оборудована защитным заземлением.
- Участок сети питания блока должен быть оборудован дифференциальным автоматическим выключателем с номинальным током 4 А и характеристикой B или C.
- Расстояние между контактами устройства отключения должно составлять не менее 3 мм.
- Средства отключения питания должны быть встроены в стационарную проводку.
- Не допускается использование блока не по назначению.
- Запрещается внесение несанкционированных изменений в конструкцию устройства.
- Изделие не предназначено для самостоятельного использования детьми.
- Лица с ограниченными физическими, сенсорными или умственными способностями, а также лица без необходимого опыта и знаний должны использовать устройство под контролем или после соответствующего инструктажа.
- Дети должны находиться под контролем взрослых для предотвращения игры с устройством и элементами управления.
Условия хранения
- Хранить в упаковке в закрытых сухих помещениях.
- Не допускать воздействия атмосферных осадков.
- Не допускать воздействия прямых солнечных лучей.
- Срок хранения: 3 года с даты изготовления.
Гарантия
Гарантийный срок эксплуатации — 1 год со дня передачи товара потребителю при соблюдении правил эксплуатации и выполнении монтажа организацией, уполномоченной продавцом.
