Радиоприёмник CUR

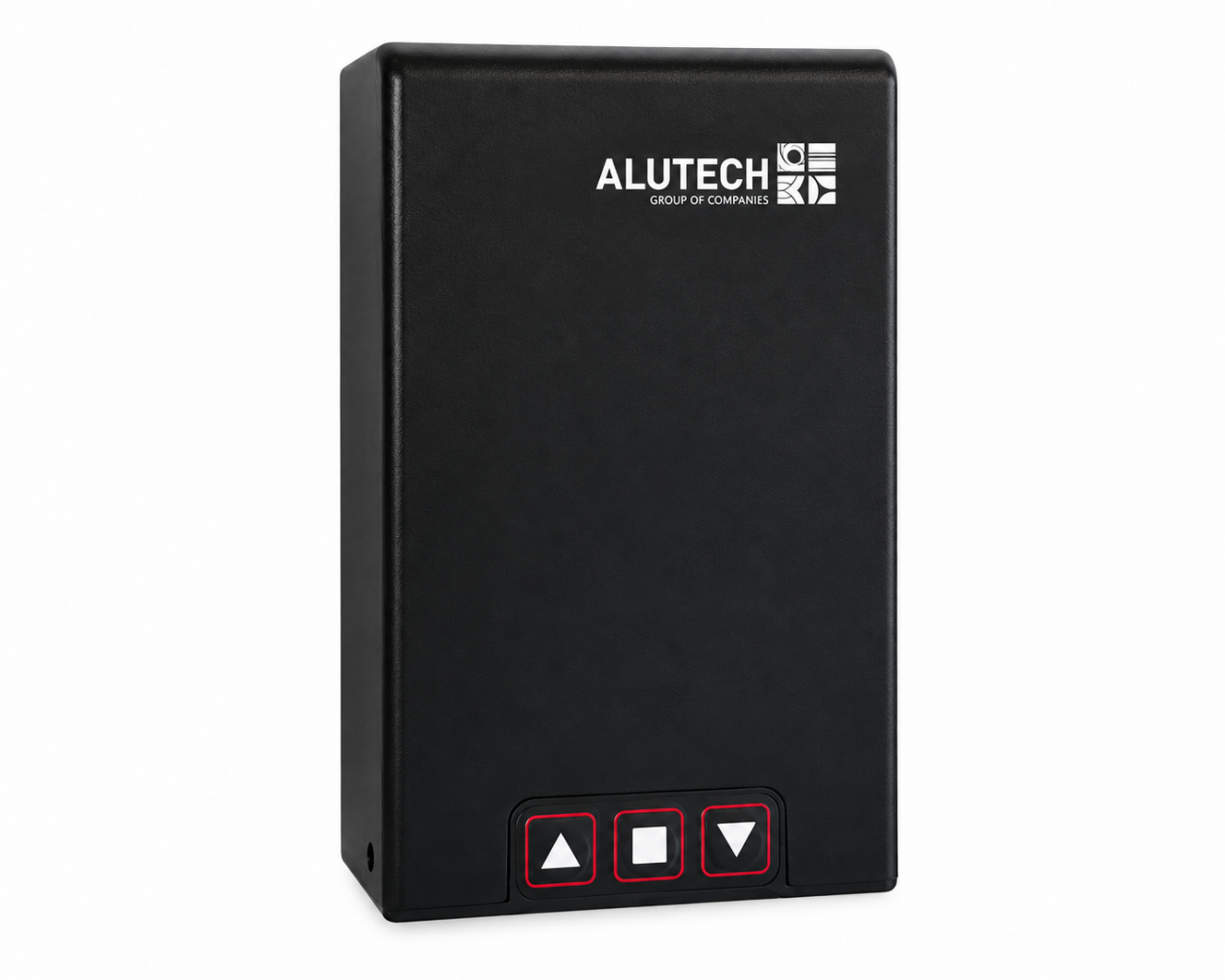

ALUTECH CUR - радиоприёмник для управления электроприводами рольставен с помощью пультов ALUTECH или кнопок на корпусе блока. Поддерживает подключение проводных выключателей, фотоэлементов и устройств безопасности. Позволяет управлять роллетами дистанционно и непосредственно с места установки.

для увеличения
кликните по изображению

заказ 2-3 дня

Этот товар сейчас просматривают 19 человек

товар № 25103

ALUTECH CUR: Радиоприёмник CUR

Инструкция по монтажу и настройке радиоприёмника CUR

Радиоприемник ALUTECH CUR предназначен для управления электроприводами роллетных систем. Устройство позволяет открывать, останавливать и закрывать рольставни с помощью пультов дистанционного управления ALUTECH или кнопок на корпусе блока.

CUR поддерживает управление отдельными командами «Открыть», «Стоп», «Закрыть», а также пошаговый режим управления одной кнопкой. Предусмотрена возможность подключения дополнительных клавишных и замковых выключателей.

Радиоприемник позволяет подключать совместимые устройства безопасности, включая фотоэлементы и датчики чувствительной кромки роллетного полотна. ALUTECH CUR применяется при автоматизации роллетных систем для оконных, дверных и воротных проемов, где требуется дистанционное и местное управление электроприводом.

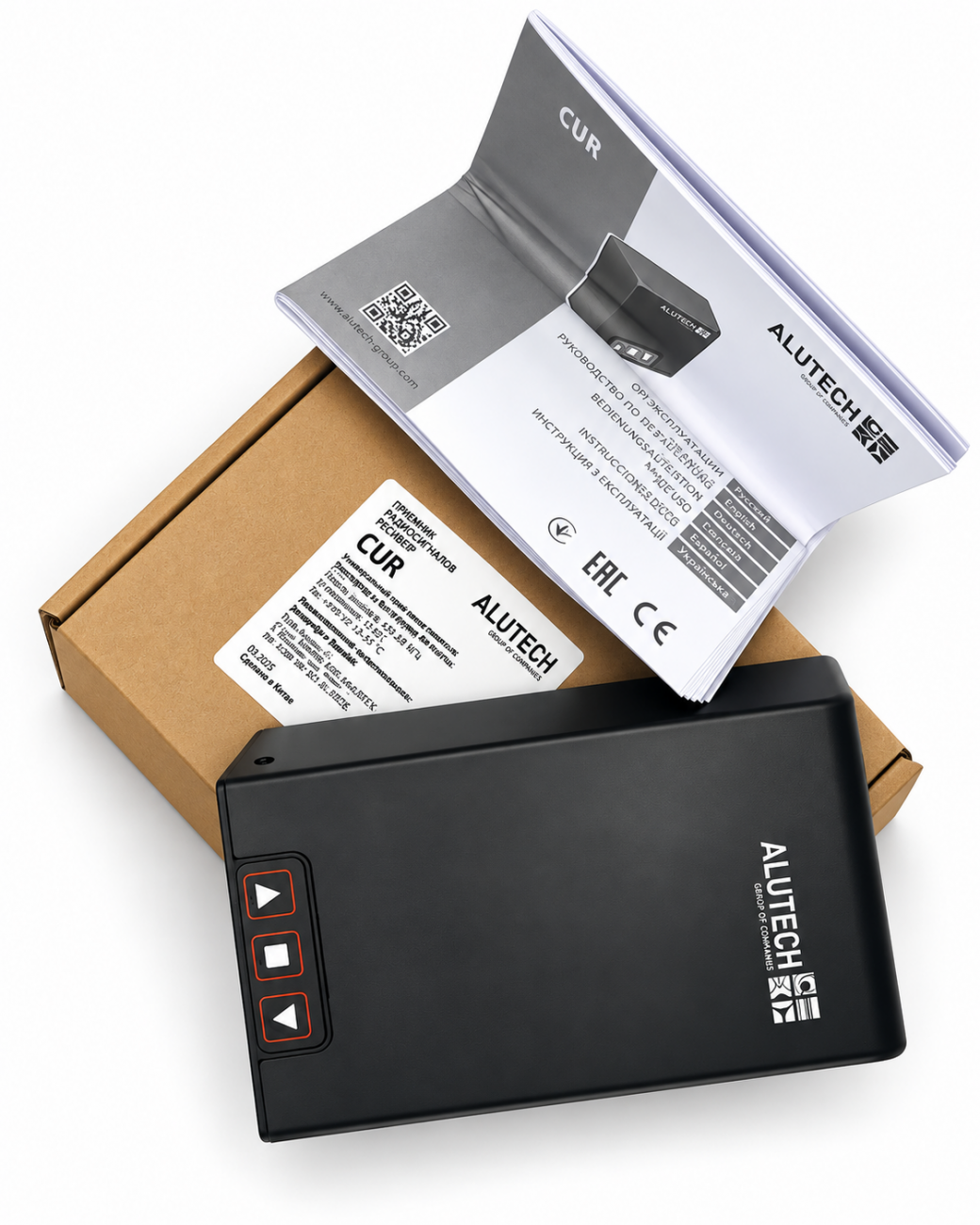

Состав комплекта:

Радиоприёмник CUR - 1 шт.

Технические характеристики:

ALUTECH CUR — радиоприёмник (блок управления) для управления электроприводами роллетных систем, закрывающих оконные, дверные и воротные проёмы. Управление осуществляется кнопками на корпусе устройства или пультами дистанционного управления ALUTECH. Предусмотрено подключение дополнительных устройств управления и безопасности.

Основные характеристики

Бренд: ALUTECH
Наименование: CUR
Тип товара: радиоприёмник (блок управления)
Код товара: 326057100
Назначение: управление электроприводами роллетных систем
Напряжение питания: 230 В (+10%, −15%)
Частота питающей сети: 50 Гц
Максимальная потребляемая мощность в режиме ожидания без дополнительных устройств: 1,5 Вт
Максимальная мощность электропривода: 1500 Вт
Питание проблесковой лампы: 230 В, максимум 100 Вт
Рабочая частота радиоуправления: 433,92 МГц
Количество записываемых радиопультов: до 250 шт.
Степень защиты корпуса: IP54
Диапазон рабочих температур: от −20 до +50 °C
Максимальное сечение подключаемых проводов: 2,5 мм²
Габаритные размеры (Д×Ш×В): 150×100×38 мм
Вес: не более 0,3 кг
Страна производства: Китай

Дополнительно:

Назначение и применение

Радиоприёмник CUR предназначен для управления электроприводами роллетных систем с помощью кнопок на корпусе устройства, радиопультов ALUTECH и подключаемых проводных устройств управления.

Совместимые устройства управления

Пульт ALUTECH AT-1
Пульт ALUTECH AT-1S
Пульт ALUTECH AT-15
Пульт ALUTECH AT-15S
Пульт ALUTECH AT-4N
Радиотаймер ALUTECH AT5/RT
Радиотаймер ALUTECH AT5S/RT
Клавишные и замковые выключатели с нормально разомкнутым контактом

Подключение дополнительных устройств безопасности

Фотоэлементы безопасности
Оптические датчики безопасности нижней кромки роллетного полотна
Резистивные датчики безопасности нижней кромки сопротивлением 8,2 кОм
Оптосенсоры SIGNAL12 системы безопасности «Чувствительный край»
Аварийный выключатель
Инерционный тормоз
Проблесковая сигнальная лампа 230 В, мощностью до 100 Вт

Режимы управления

UBS — роллетный режим: управление тремя кнопками радиопульта «Открыть», «Стоп», «Закрыть».
SBS — пошаговый режим: управление одной кнопкой радиопульта в последовательности «Открыть — Стоп — Закрыть — Стоп».
Управление кнопками на корпусе радиоприёмника.
Режим управления «в присутствии оператора» — для управления приводом с кнопок корпуса при срабатывании подключённых устройств безопасности.

Функциональные возможности

Управление электроприводом с помощью радиопультов ALUTECH.
Управление электроприводом с кнопок на корпусе.
Подключение дополнительных проводных выключателей.
Подключение фотоэлементов и датчиков безопасности нижней кромки.
Подключение проблесковой сигнальной лампы.
Запись в память до 250 радиопультов.
Выбор режима управления UBS или SBS при записи пульта.
Удаление записанных радиопультов из памяти устройства.
Настройка рабочего времени электропривода.
Максимальное рабочее время в заводских настройках: 100 секунд.
Настройка режимов работы подключённых устройств безопасности.
Индикация состояния блока управления.

Особенности монтажа и подключения

Монтаж, подключение и ввод в эксплуатацию выполняются квалифицированным персоналом.
Радиоприёмник устанавливается в пределах видимости роллеты.
Минимальная высота установки: 1,5 м.
Минимальное расстояние между соседними блоками управления: 300 мм.
Место установки должно обеспечивать качественный приём радиосигнала.
Не допускается параллельное подключение нескольких электроприводов к одному блоку управления.
Не допускается укорачивание или удлинение антенны.
Электрическая сеть должна быть оборудована защитным заземлением.

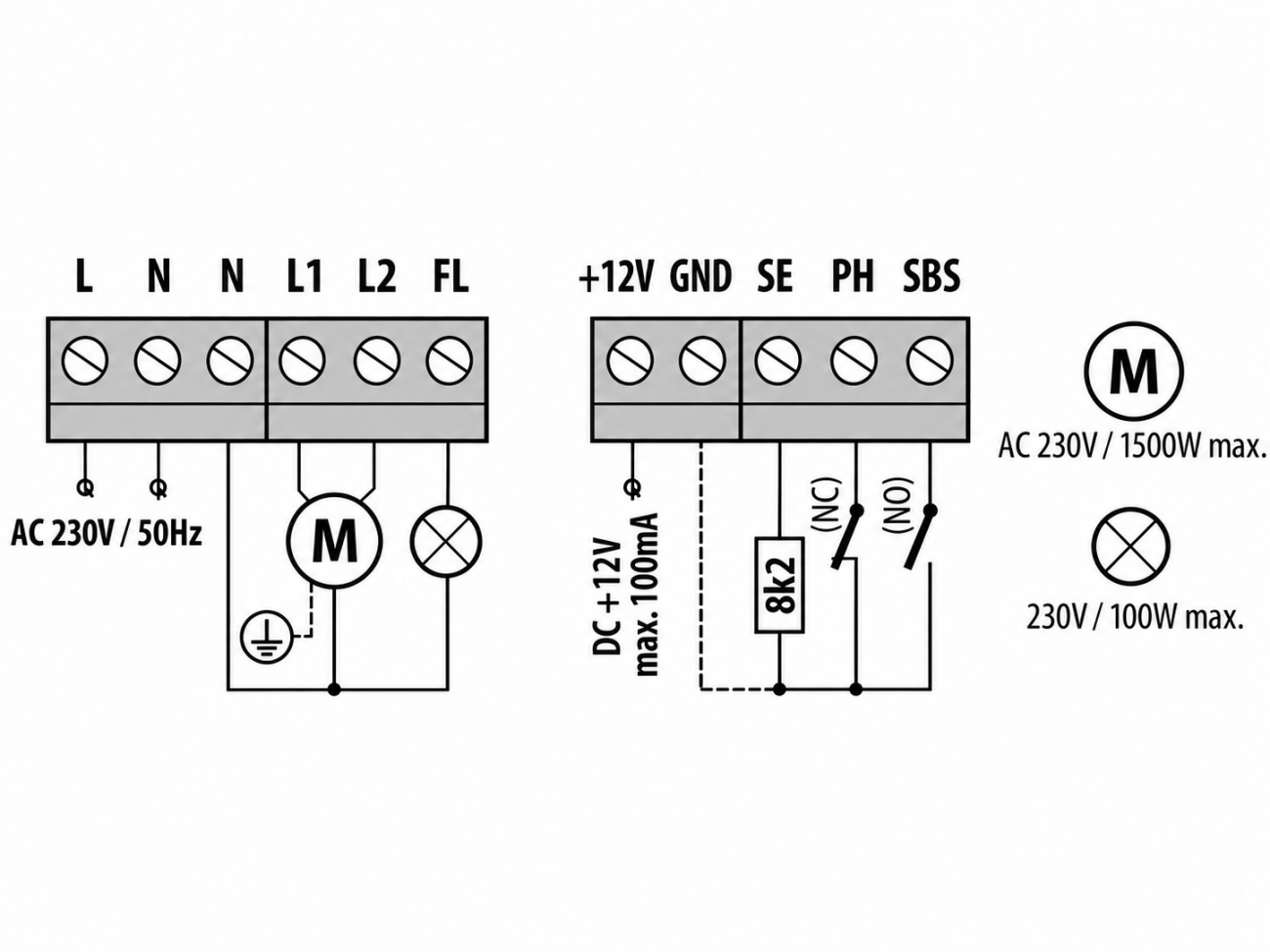

Подключение электропривода и дополнительных устройств осуществляется в соответствии со схемой руководства по эксплуатации.
При наружной установке электрические кабели должны прокладываться в специальных защитных кожухах.

Меры предосторожности

Перед монтажом, ремонтом, обслуживанием и чисткой необходимо отключить устройство от электрической сети.
Не допускается использование радиоприёмника не по назначению.
Запрещается внесение несанкционированных изменений в конструкцию устройства.
Не допускается использование и хранение устройства в кислотной, солёной или взрывоопасной среде.
Не допускается эксплуатация роллетной системы с неисправными элементами управления и безопасности.
Не допускается использование устройства с повреждённой изоляцией шнура питания.
Во время движения роллетного полотна необходимо контролировать зону его перемещения.
Не допускается нахождение людей и посторонних предметов в зоне движения роллетного полотна.
Не прикасаться к движущимся частям роллеты.
Исключить возможность случайного включения радиоуправления детьми и животными.
Не подвергать устройство воздействию ударов, падений и жидкостей.

Техническое обслуживание

Плановое техническое обслуживание блока управления проводится не реже одного раза в год.
Проверяются кабели, кнопки, электронные элементы и другие компоненты.
Проверяется работоспособность подключённого электропривода и устройств управления.
Работоспособность устройств безопасности и сигнализации проверяется не реже одного раза в шесть месяцев.
Для очистки наружных поверхностей используется мягкая влажная ткань.
Запрещается использовать струи воды, очистители высокого давления, кислоты и щёлочи.
