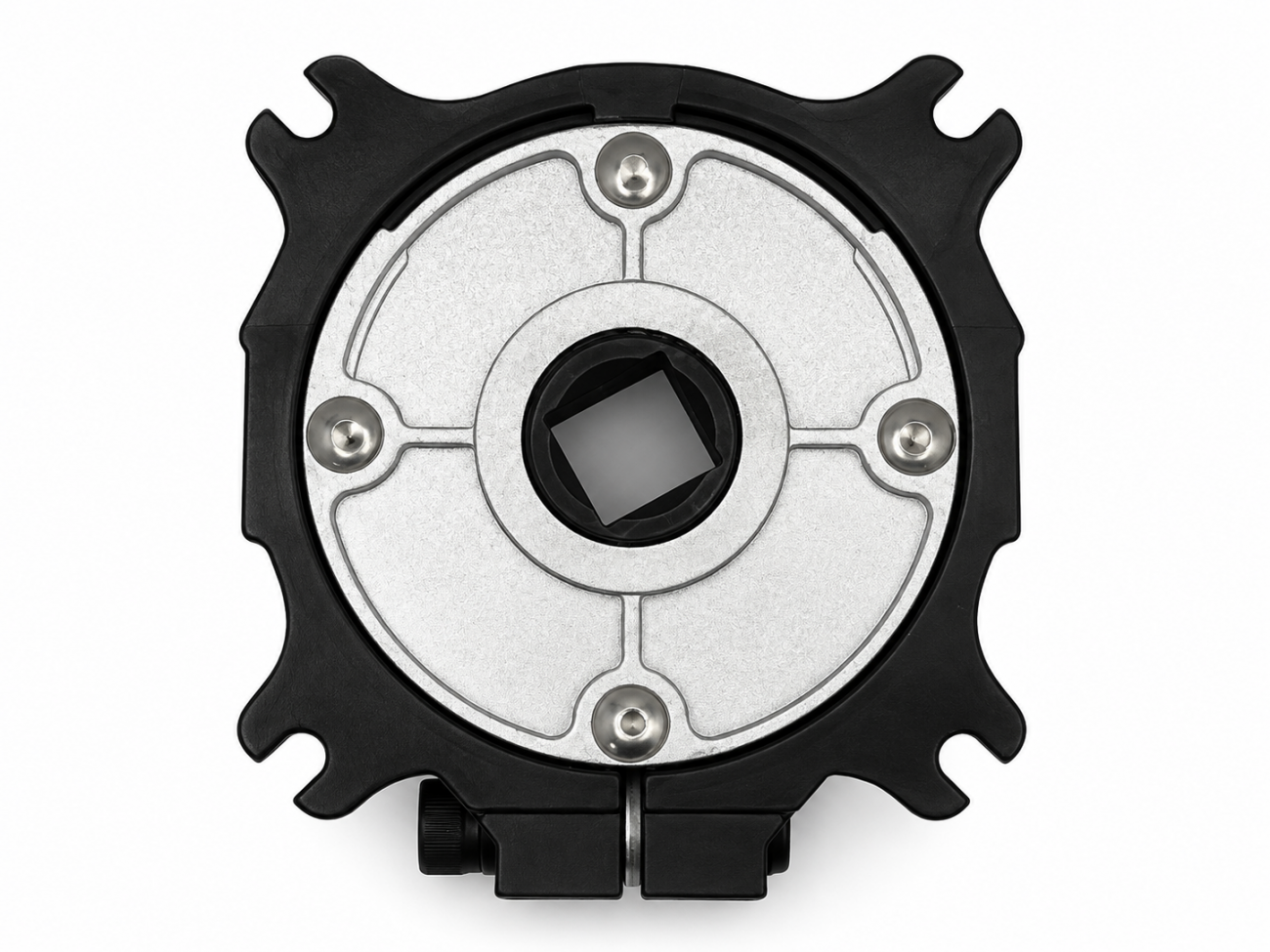

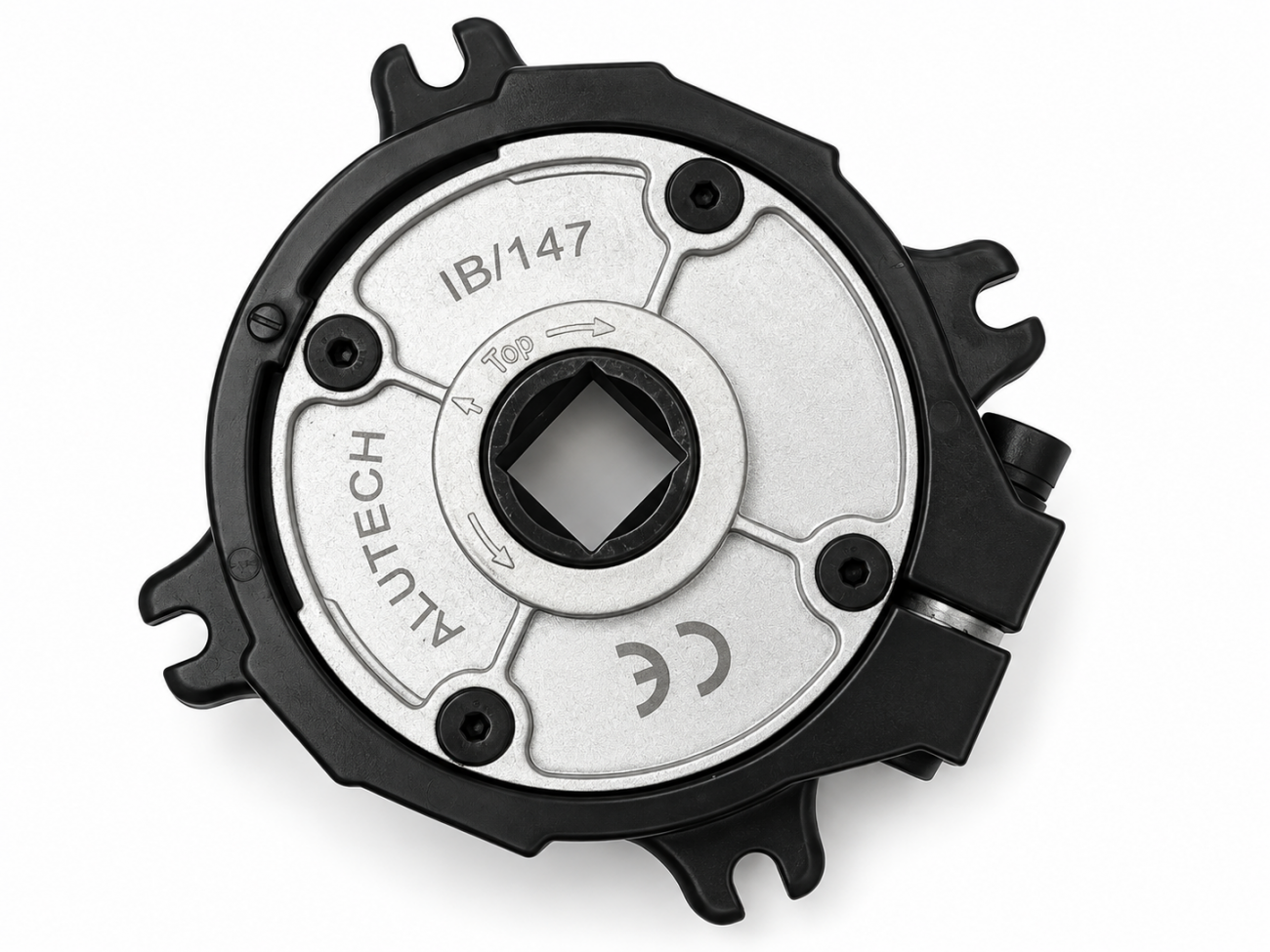

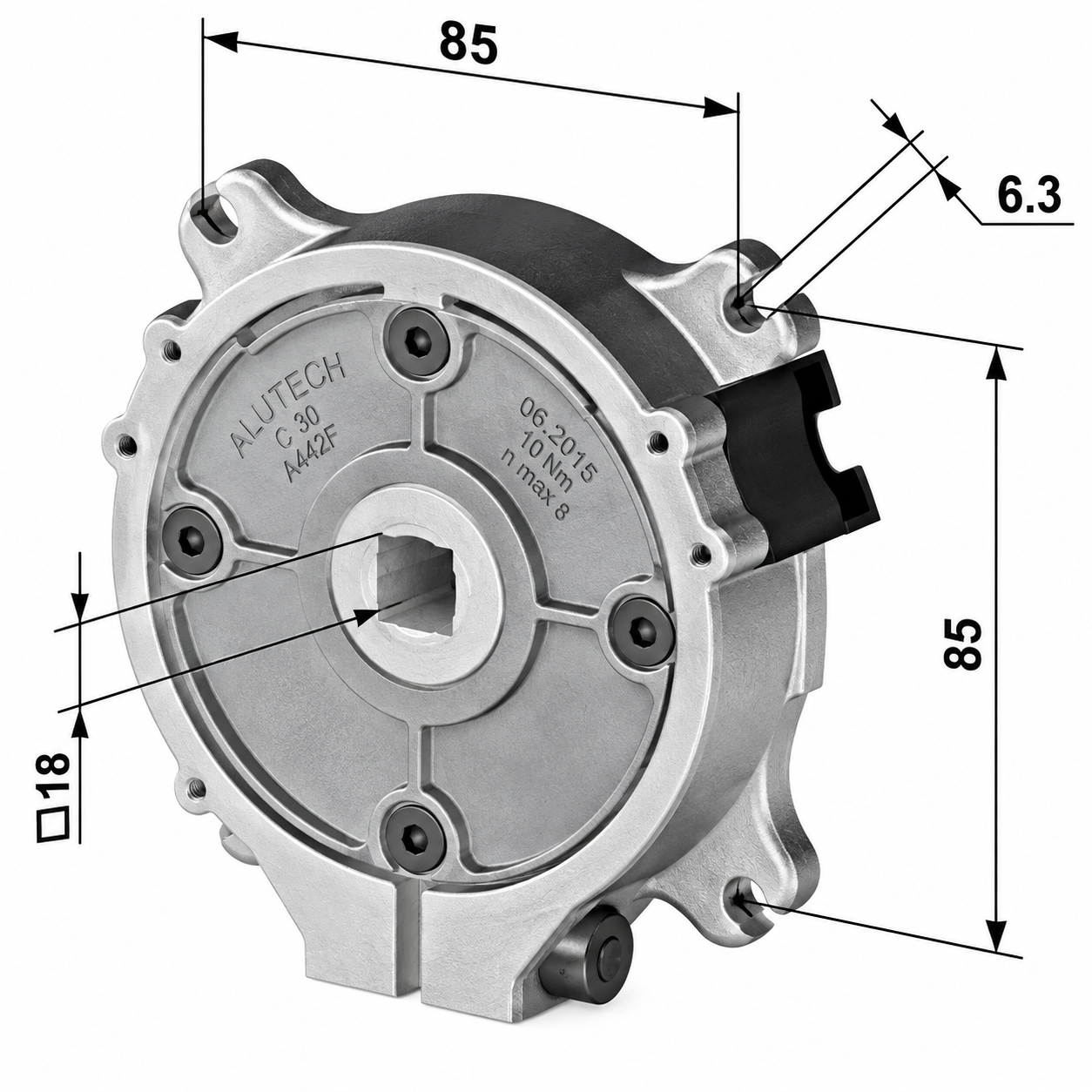

ALUTECH IB/147: Инерционный тормоз IB/147 (цв. 00)
Инерционный тормоз ALUTECH IB/147 предназначен для предотвращения падения роллетного полотна при неисправности приводного механизма. Устройство обеспечивает дополнительную безопасность эксплуатации автоматизированных рольставен и роллетных ворот.
При резком неконтролируемом опускании полотна инерционный тормоз срабатывает и блокирует вращение вала, предотвращая дальнейшее падение конструкции.
ALUTECH IB/147 применяется в роллетных системах с совместимыми электроприводами. Устройство используется при комплектации и ремонте рольставен, в которых предусмотрена установка инерционного тормоза.
Состав комплекта:
- Инерционный тормоз IB/147 - 1 шт.
Технические характеристики:
ALUTECH IB/147 — инерционный тормоз для предотвращения падения роллетного полотна при выходе из строя редукторного механизма электропривода. При резком увеличении скорости вращения вала тормоз блокирует его вращение и останавливает полотно.
Основные характеристики
- Бренд: ALUTECH
- Наименование: IB/147
- Тип товара: инерционный тормоз
- Код производителя: 1144512
- Назначение: предотвращение падения роллетного полотна
- Номинальный крутящий момент: 130 Н·м
- Максимальный улавливающий момент: 380 Н·м
- Максимальная рабочая скорость вращения: 22 об/мин
- Момент затяжки блокировочного винта: 10 Н·м
- Параметры электрического выключателя: до 230 В, 5 А
- Длина кабеля выключателя: 5 м
- Степень защиты корпуса: IP44
- Температура окружающей среды: от −20 до +30 °C
- Вес: 1,2 кг
- Страна производства: Китай
Дополнительно:
Совместимость
- Капсула APB102/S
- Капсула APB102/SM
- Электроприводы с крутящим моментом, не превышающим 130 Н·м, при соблюдении требований совместимости роллетной системы
Принцип работы
При выходе из строя редукторного механизма внутривального электропривода и превышении скорости вращения вала 22 об/мин происходит срабатывание инерционного тормоза. Тормоз блокирует приводной вал и останавливает роллетное полотно.
Особенности монтажа
- Инерционный тормоз устанавливается на боковую крышку, консоль или каретку со стороны, противоположной электроприводу.
- Тормоз выполняет функцию подшипниковой опоры. Отдельная подшипниковая опора не требуется.
- Для крепления используются винты с минимальным классом прочности 8.8.
- Блокировочный винт должен располагаться в нижней части тормоза.
- Необходимо соблюдать правильную горизонтальную и вертикальную ориентацию тормоза.
- Выключатель должен быть вкручен в корпус тормоза без зазора.
- Выключатель подключается таким образом, чтобы при его срабатывании электропривод отключался.
- В блоках управления выключатель подключается к цепи безопасности (аварийного останова).
- Монтаж, электрическое подключение и ввод в эксплуатацию выполняются квалифицированным персоналом.
Особенности эксплуатации
- Допускается до 10 автоматических остановок тормоза.
- После срабатывания тормоз необходимо восстановить в рабочее состояние.
- Для восстановления необходимо ослабить блокировочный винт и вернуть центральную часть в исходное положение, расположив стрелку вертикально.
- Блокировочный винт затягивается динамометрическим ключом с моментом 10 Н·м.
- После затяжки на блокировочный винт наносится краска или лак для контроля ослабления крепления.
Меры предосторожности
- Не допускается использование тормоза с электроприводом, крутящий момент которого превышает номинальный момент тормоза.
- Неправильная установка может привести к ложному срабатыванию тормоза.
- Не допускается внесение несанкционированных изменений в конструкцию изделия.
- Не допускается использование тормоза не по назначению.
- Запрещается добавлять смазочные материалы внутрь инерционного тормоза.
- Необходимо контролировать состояние крепежных винтов и надежность их затяжки.
- При наличии цепной передачи необходимо следить за натяжением цепи.
- При повреждении кабеля выключателя необходимо обратиться к изготовителю или уполномоченному сервисному центру.
Техническое обслуживание
При правильной установке инерционный тормоз не требует специального обслуживания в процессе эксплуатации.
Условия хранения
- Хранить в упаковке в закрытых сухих помещениях.
- Не допускать воздействия атмосферных осадков и прямых солнечных лучей.
- Срок хранения: 5 лет с даты изготовления.
Гарантия
Гарантийный срок эксплуатации — 2 года со дня передачи товара потребителю при соблюдении правил эксплуатации и выполнении монтажа уполномоченной продавцом организацией.
