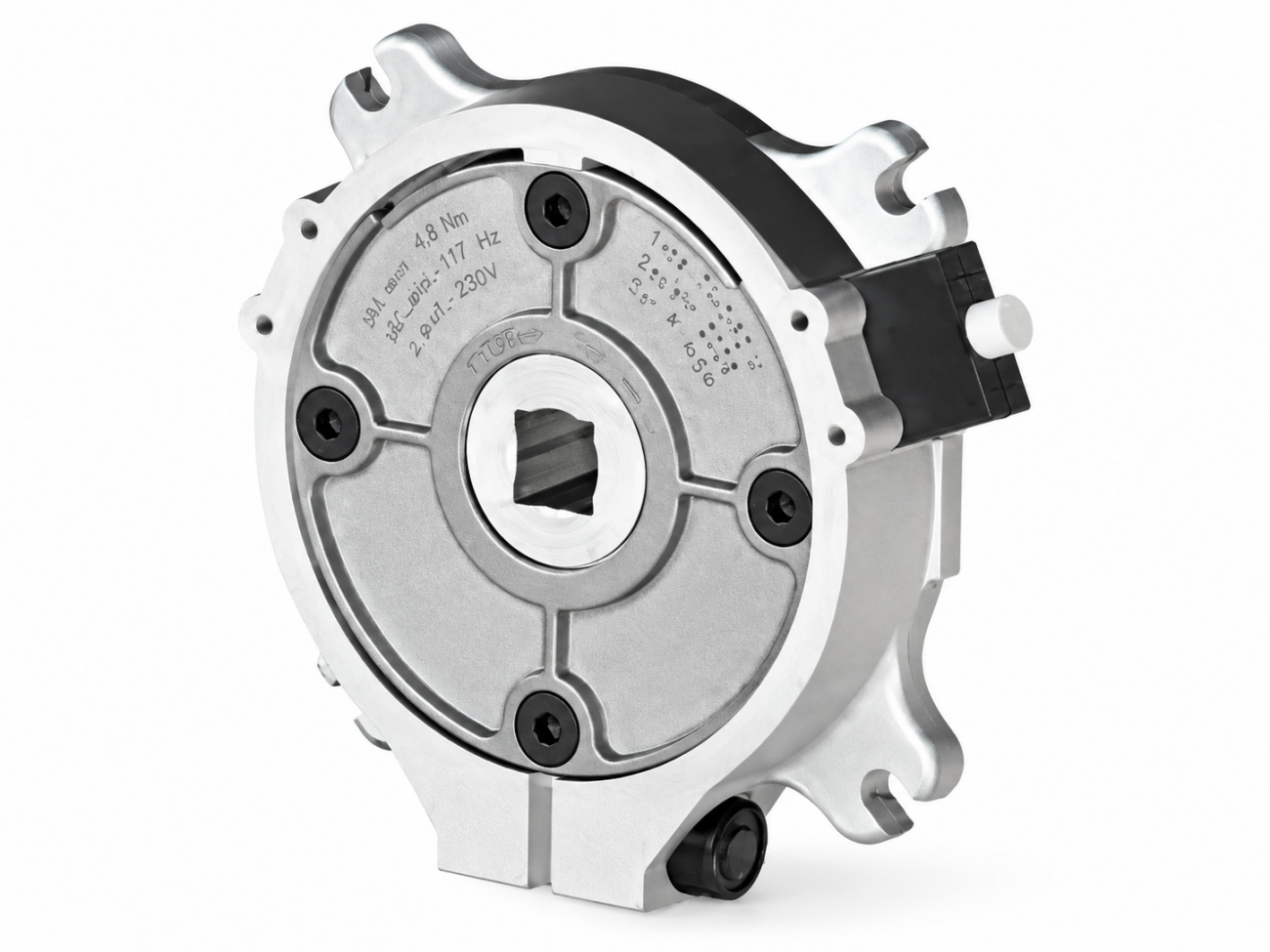

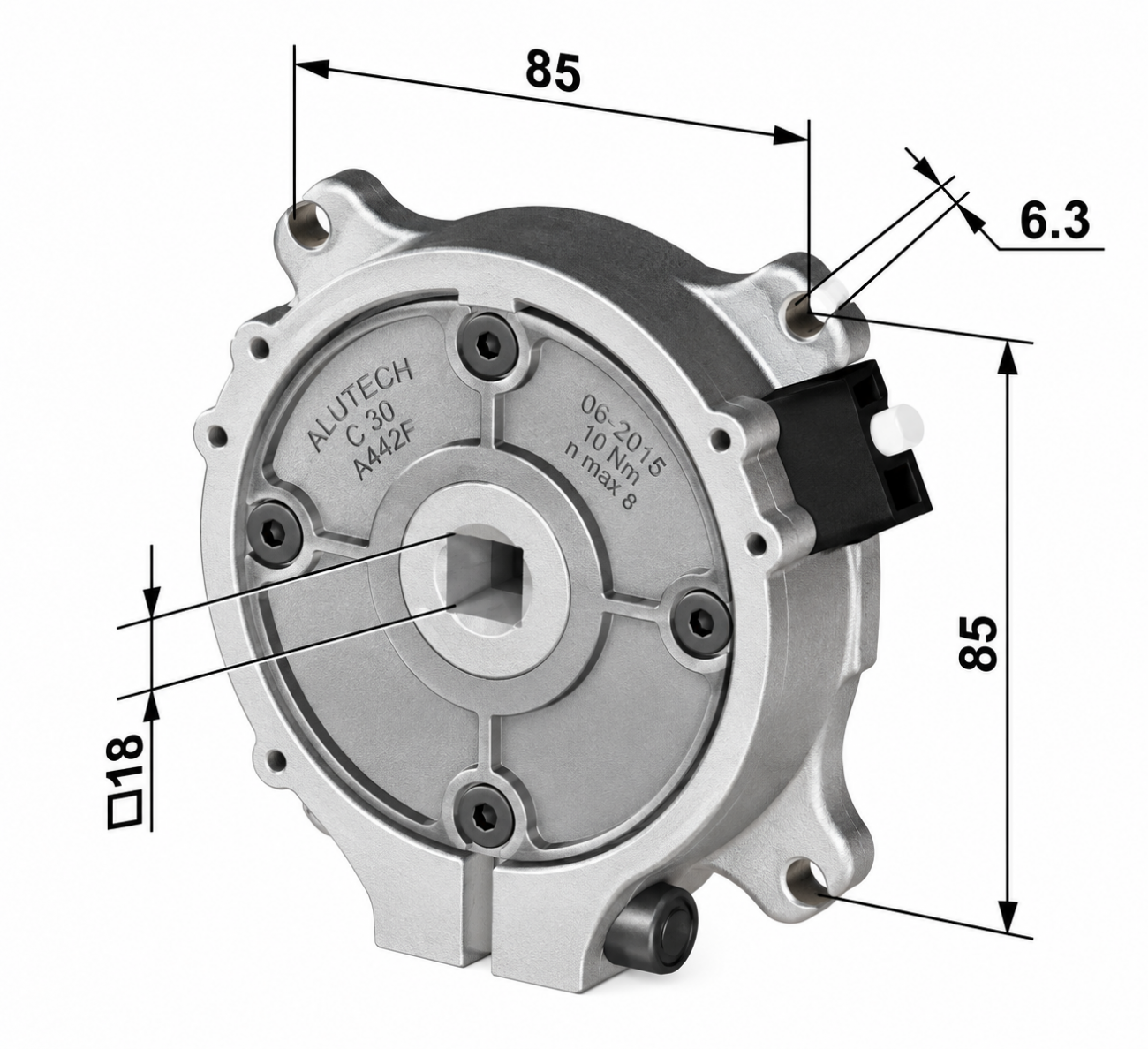

ALUTECH IB/95-17: Инерционный тормоз IB/95-17
Инерционный тормоз ALUTECH IB/95-17 предназначен для предотвращения падения роллетного полотна при неисправности приводного механизма. Устройство применяется в автоматизированных роллетных системах, где требуется дополнительная защита от неконтролируемого опускания полотна.
При выходе из строя редукторного механизма электропривода и резком ускорении движения полотна инерционный тормоз блокирует вращение вала, останавливая падение конструкции.
ALUTECH IB/95-17 используется в совместимых роллетных системах, включая роллетные ворота и решетки. При подборе необходимо учитывать соответствие тормоза электроприводу и конструкции роллетной системы.
Состав комплекта:
- Инерционный тормоз IB/95-17 - 1 шт.
Технические характеристики:
ALUTECH IB/95-17 — инерционный тормоз для предотвращения падения роллетного полотна при выходе из строя редукторного механизма электропривода. При превышении допустимой скорости вращения вала тормоз блокирует его вращение и останавливает полотно.
Основные характеристики
- Бренд: ALUTECH
- Наименование: IB/95-17
- Тип товара: инерционный тормоз
- Код производителя: 1144513
- Назначение: предотвращение падения роллетного полотна
- Номинальный крутящий момент: 96 Н·м
- Максимальный улавливающий момент: 198 Н·м
- Максимальная рабочая скорость вращения: 22 об/мин
- Момент затяжки блокировочного винта: 7 Н·м
- Параметры электрического выключателя: до 230 В, 5 А
- Длина кабеля выключателя: 5 м
- Номинальное импульсное напряжение: 2500 В
- Степень защиты корпуса: IP44
- Температура окружающей среды: от −20 до +30 °C
- Вес: 1,2 кг
- Страна производства: Китай
- Изготовитель: HuZhou SIMPLE Technology Co., Ltd.
Дополнительно:
Совместимость
- Капсула APB70AL
- Капсула APB102/B
- Электроприводы с номинальным крутящим моментом не более 96 Н·м при соблюдении требований совместимости роллетной системы
Принцип работы
При выходе из строя редукторного механизма внутривального электропривода происходит резкое опускание роллетного полотна. При превышении скорости вращения вала 22 об/мин срабатывает инерционный тормоз IB/95-17, блокируя приводной вал и останавливая полотно.
Особенности монтажа
- Инерционный тормоз устанавливается на боковую крышку, консоль или каретку со стороны, противоположной электроприводу.
- Тормоз выполняет функцию подшипниковой опоры. Установка дополнительной подшипниковой опоры не требуется.
- Для крепления используются винты с минимальным классом прочности 8.8.
- Блокировочный винт должен располагаться в нижней части тормоза.
- Необходимо соблюдать горизонтальное и вертикальное положение тормоза относительно опорной поверхности.
- Электрический выключатель должен быть вкручен в корпус тормоза без зазора.
- Выключатель подключается таким образом, чтобы при его срабатывании электропривод отключался.
- В блоках управления выключатель подключается к цепи безопасности (цепи аварийного останова).
- Монтаж, подключение и ввод в эксплуатацию выполняются квалифицированным персоналом.
Особенности эксплуатации
- Допускается до 10 автоматических остановок тормоза.
- После каждого срабатывания тормоз необходимо восстанавливать в рабочее состояние.
- Для восстановления необходимо ослабить блокировочный винт и повернуть центральную часть тормоза в исходное положение, расположив стрелку строго вертикально.
- Блокировочный винт затягивается динамометрическим ключом с моментом 7 Н·м.
- После затяжки на блокировочный винт наносится краска или лак для контроля ослабления крепления.
Меры предосторожности
- Крутящий момент электропривода не должен превышать номинальный крутящий момент тормоза 96 Н·м.
- Неправильная установка тормоза может привести к ложному срабатыванию.
- Не допускается внесение несанкционированных изменений в конструкцию изделия.
- Не допускается использование тормоза не по назначению.
- Запрещается добавлять смазочные материалы внутрь инерционного тормоза.
- Необходимо проверять наличие шайб и надёжность затяжки крепёжных винтов.
- При наличии цепной передачи необходимо контролировать натяжение цепи.
- Необходимо защищать тормоз от чрезмерного воздействия пыли и воды.
- При повреждении кабеля выключателя его замена не допускается. Для замены выключателя необходимо обратиться к изготовителю или аккредитованному сервисному центру.
Техническое обслуживание
При правильной установке инерционный тормоз IB/95-17 не требует специального технического обслуживания в процессе эксплуатации.
Условия хранения
- Хранить в упаковке в закрытых сухих помещениях.
- Не допускать воздействия атмосферных осадков.
- Не допускать воздействия прямых солнечных лучей.
- Срок хранения: 5 лет с даты изготовления.
Гарантия
Гарантийный срок эксплуатации — 2 года со дня передачи товара потребителю при соблюдении правил эксплуатации и выполнении монтажа организацией, уполномоченной продавцом.
