Крепеж привода с разблокировкой SF/KM-L
для увеличения
кликните по изображению

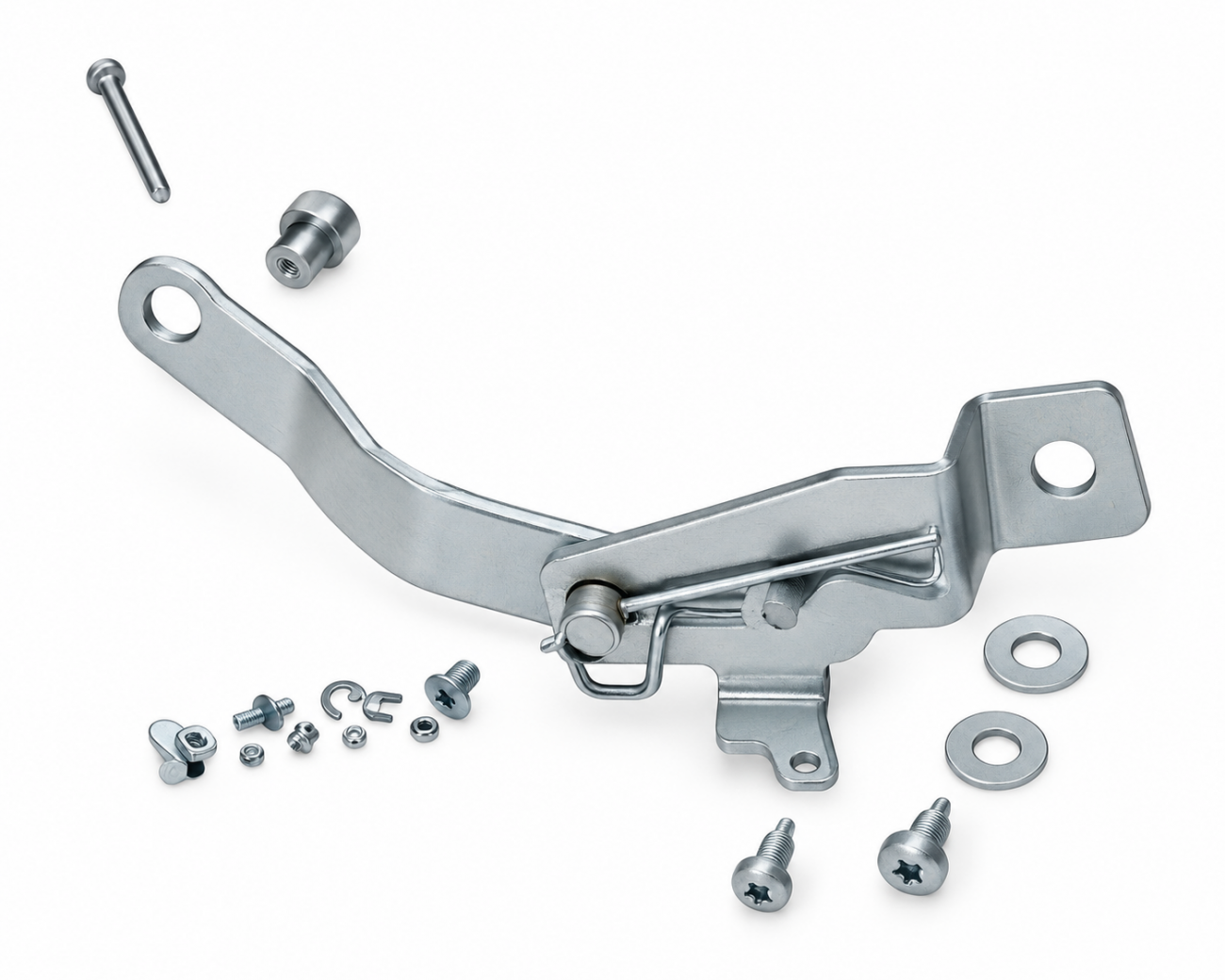

ALUTECH SF/KM-L Крепеж привода с разблокировкой, 317051000
Крепеж привода с разблокировкой ALUTECH SF/KM-L предназначен для автоматизированных роллетных систем. Элемент позволяет разблокировать крепление электропривода, когда требуется демонтировать роллетный механизм при неисправности привода.
SF/KM-L применяется в совместимых роллетных конструкциях ALUTECH и облегчает доступ к валу и электроприводу при сервисном обслуживании или ремонте. Крепеж используется как дополнительный элемент системы в предусмотренных производителем конфигурациях.
Состав комплекта:
- Крепеж привода с разблокировкой SF/KM-L - 1 шт.
Технические характеристики:
ALUTECH SF/KM-L — крепеж привода с разблокировкой для роллетных систем. Предназначен для облегчения демонтажа роллеты при поломке электропривода.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SF/KM-L
- Тип товара: крепеж привода с разблокировкой
- Назначение: облегчение демонтажа роллеты при поломке электропривода
- Установка: только на левые боковые крышки
- Максимальный крутящий момент: до 50 Н·м
- Применение в системе: опционально
Дополнительно:
Совместимость
| Боковая крышка | AM0/R-Sm | AM1, AM1/R | AM2 | Somfy, AM1/R-Sm |
|---|---|---|---|---|
| SF90/165u | Нет | Да | Нет | Да |
| SF90/180u | Да | Да | Да | Да |
| SF45/205u | Да | Да | Да | Да |
| SF45/230u | Да | Да | Да | Да |
Совместимые электроприводы
- ALUTECH AM0/R-Sm
- ALUTECH AM1
- ALUTECH AM1/R
- ALUTECH AM1/R-Sm
- ALUTECH AM2
- Somfy OXIMO 50 RTS
- Somfy ILMO 50 WT
- Somfy LT 50
- Somfy LT 60 — через крепление KMF/60
Особенности монтажа
- Крепеж SF/KM-L соединяется с креплением электропривода посредством оси и шплинта 2,5×15 из комплекта.
- Основание SF/KM-L закрепляется на боковой крышке после установки вала в роллету.
- Основание необходимо установить до монтажа устройства направляющего GD9/U.
- Дополнительная фиксация крепления привода к боковой крышке не требуется.
- Для предотвращения попадания кабеля в зону движения полотна используется держатель кабеля из комплекта SF/KM-L.
- В левом устройстве направляющем GD9/U при монтаже с SF/KM-L срезается выступающая часть.
Разблокировка
При поломке электропривода крепеж SF/KM-L позволяет освободить вал для размотки полотна и последующего демонтажа электропривода.
Меры предосторожности
- Перед разблокировкой SF/KM-L электропривод необходимо обязательно обесточить.
- При разблокировке необходимо придерживать полотно роллеты для предотвращения его резкого падения.
- Разблокировку рекомендуется выполнять вдвоем.
- При наличии инерционного тормоза IB полотно необходимо опускать плавно и медленно во избежание срабатывания тормоза.
