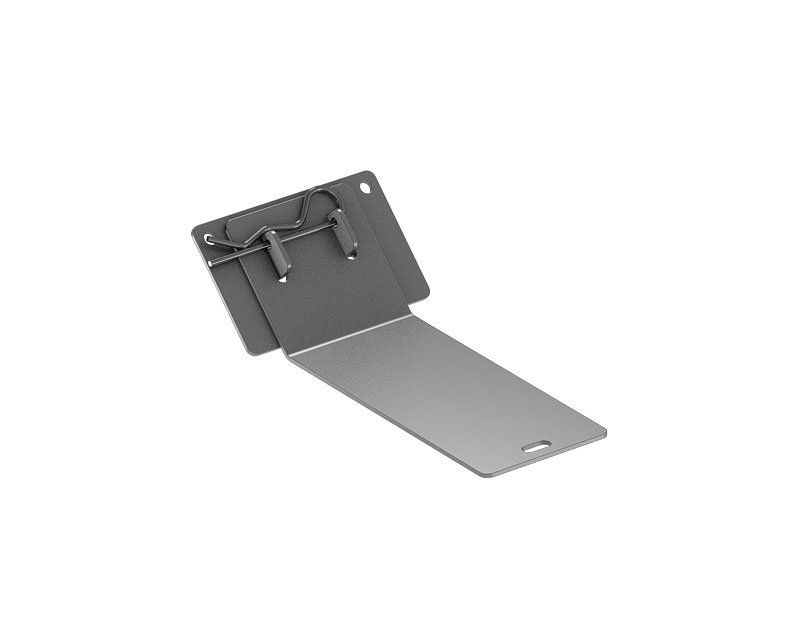

ALUTECH SB-I/BR/180RF: Кронштейн поддержки короба SB-I/BR/180RF
Кронштейн поддержки короба ALUTECH SB-I/BR/180RF предназначен для роллетных систем со скрытым коробом 180-го типоразмера. Элемент используется в конструкции короба для поддержки его ревизионной части.
SB-I/BR/180RF применяется в совместимых системах ALUTECH со скрытым коробом и взаимодействует с фасадной шиной и ревизионной крышкой. Кронштейн подходит для комплектации и ремонта соответствующих роллетных конструкций.
Состав комплекта:
- Кронштейн поддержки короба SB-I/BR/180RF - 1 шт.
Технические характеристики:
ALUTECH SB-I/BR/180RF — кронштейн поддержки короба для роллетных систем со скрытым коробом. Предназначен для уменьшения прогиба крышки ревизионной.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SB-I/BR/180RF
- Тип товара: кронштейн поддержки короба
- Назначение: уменьшение прогиба крышки ревизионной
- Применение: роллетные системы со скрытым коробом
- Исполнение в системе: опционально
Дополнительно:
Совместимость
- Крышки коробов 180-го типоразмера
- Крышки коробов 205-го типоразмера
- Крышка короба 165-го типоразмера с крышкой ревизионной SB-I/F/180u
- Крышка короба 165-го типоразмера с крышкой ревизионной SB-I/F/165u — требуется доработка кронштейна
Рекомендуемое количество кронштейнов
- Длина крышки ревизионной от 2,5 до 3,2 м: 1 шт.
- Длина крышки ревизионной от 3,2 до 4,8 м: 2 шт.
- Длина крышки ревизионной от 4,8 до 6,0 м: 3 шт.
Особенности монтажа
- Опора кронштейна устанавливается после монтажа фасадной шины SB-I/FR/15u и крышки короба, но до установки основы под штукатурку.
- Рекомендуемое расстояние между кронштейнами: 1200 мм.
- Допустимое расстояние между боковой крышкой и кронштейном: до 1500 мм.
- Для крепления опоры выполняются два отверстия Ø4,2 мм.
- Опора соединяется с фасадной шиной и крышкой короба заклепками 4×10 мм.
- После полной сборки роллеты и проверки ее работоспособности кронштейн соединяется с крышкой ревизионной заклепкой 4×10 мм.
- Отверстие для соединения с крышкой ревизионной: Ø4,2 мм.
- После сборки кронштейна пружинные шплинты устанавливаются до упора.
Положение отверстия в крышке ревизионной
- SB-I/UC/165u + SB-I/F/165u: 6 мм от торца крышки ревизионной
- SB-I/UC/165u + SB-I/F/180u: 7 мм
- SB-I/UC/180u + SB-I/F/180u: 7 мм
- SB-I/UC/180u + SB-I/F/180L: 21,5 мм
- SB-I/UC/205u + SB-I/F/205u: 31 мм
- SB-I/UC/205u + SB-I/F/205L: 46 мм
Доработка для короба 165
При использовании крышки короба SB-I/UC/165u с крышкой ревизионной SB-I/F/165u съемную часть кронштейна необходимо укоротить на 15 мм и выполнить отверстие Ø4,2 мм по центру на расстоянии 5 мм от среза. Срез необходимо защитить от коррозии.
