ALUTECH M-2SIM/L: Механизм пружинно-инерционный M-2SIM/L
Пружинно-инерционный механизм ALUTECH M-2SIM/L предназначен для работы антимоскитной сетки, встроенной в роллетную систему. Механизм обеспечивает подъем и опускание сетки при эксплуатации конструкции.
M-2SIM/L применяется в совместимых роллетных системах ALUTECH с антимоскитной защитой. Механизм используется при комплектации и ремонте конструкций, в которых предусмотрена установка пружинно-инерционного механизма данного типа.
Состав комплекта:
- Механизм пружинно-инерционный - 1 шт.
Технические характеристики:
- Бренд: ALUTECH
- Наименование: M-2SIM/L
- Тип товара: механизм пружинно-инерционный
- Код товара: 310008100
- Применение: роллетные системы с совмещенной антимоскитной системой
- Совместимость: валы с сеткой M-TNR-1,7 и M-TNR-2,5

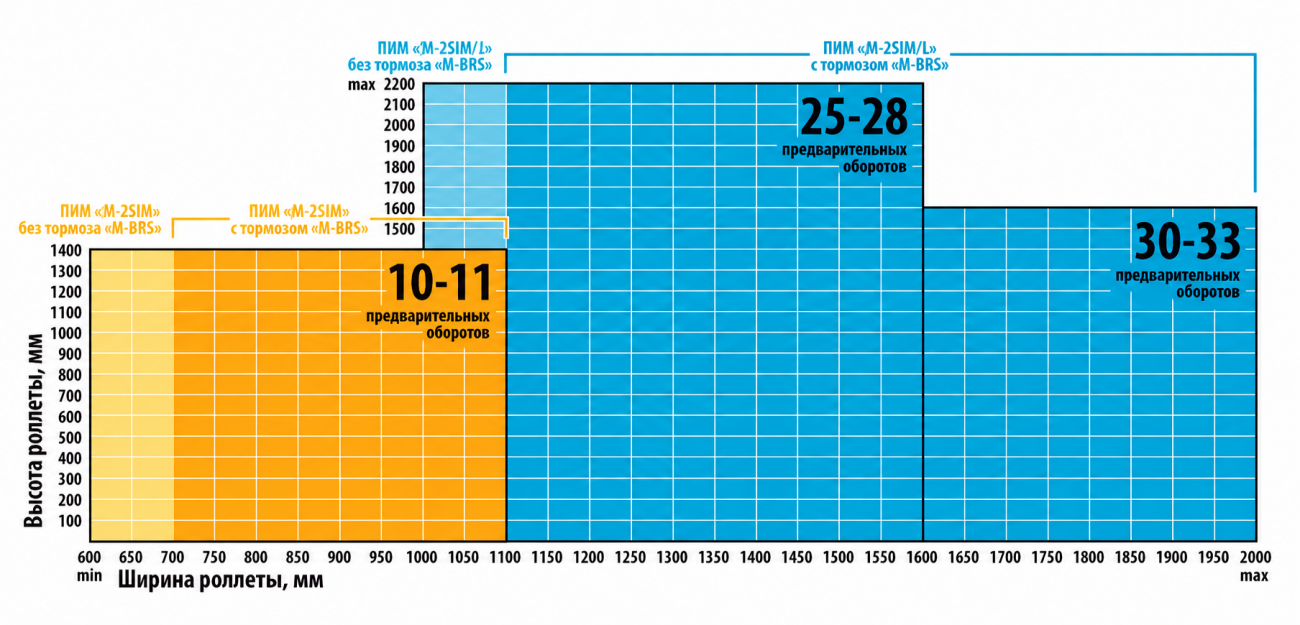

- Ширина роллеты: от 1,0 до 2,0 м
- Длина: 930 мм
- Вес: 0,324 кг
Дополнительно:
Совместимые комплектующие
- Опора M-OP — используется для крепления механизма к боковой крышке
- Механизм торможения M-BRS — дополнительная комплектация
Особенности монтажа
- Механизм M-2SIM/L устанавливается в вал с полотном антимоскитной сетки.
- Механизм устанавливается только с левой стороны вала.
- При установке в вал механизм необходимо прокручивать по часовой стрелке.
- Для взведения механизма используется накидной или рожковый ключ с зевом 10 мм.
- Взведение выполняется только по часовой стрелке.
- Натяжение взведенного механизма фиксируется фиксатором M-FS.
Меры предосторожности
- Взведение механизма против часовой стрелки не допускается и может привести к выходу пружины механизма из строя.
- При демонтаже вала с полотном не допускается самопроизвольное раскручивание механизма.
- При демонтаже необходимо установить фиксатор M-FS, извлечь механизм из вала и равномерно раскрутить его вручную.
- Во избежание травм при взведении не допускается выход механизма из вала; ключ необходимо удерживать до блокировки механизма.
