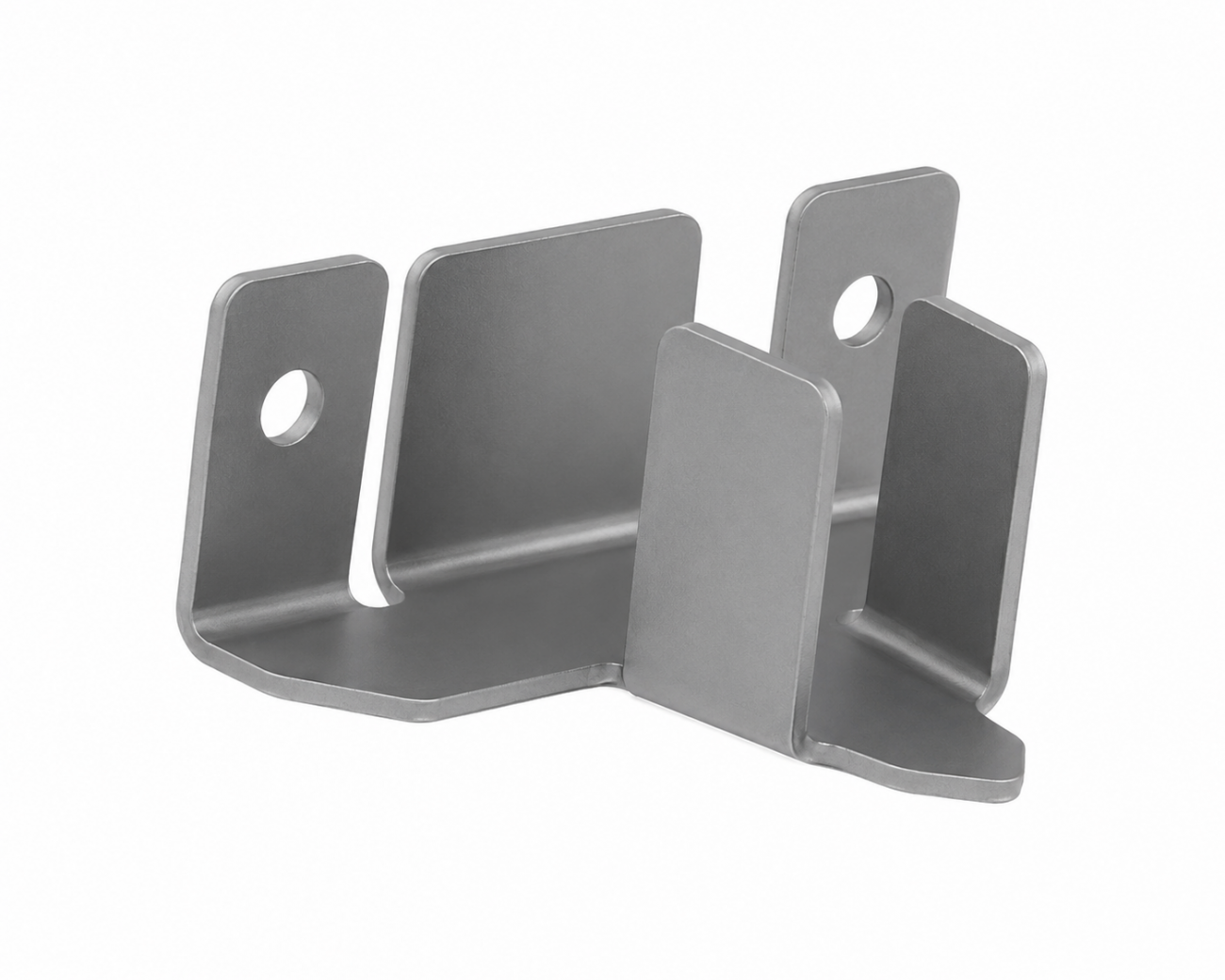

Опора SB-I/BR-FR/205
для увеличения
кликните по изображению
Опора ALUTECH SB-I/BR-FR/205 предназначена для использования в роллетных системах со скрытым коробом 205-го типоразмера. Деталь обеспечивает крепление фасадной шины к боковым крышкам роллетного короба.
SB-I/BR-FR/205 применяется совместно с фасадной шиной ALUTECH SB-I/FR/15u и совместимыми боковыми крышками SF45/205u и SF45/205u-B. Опора является элементом конструкции скрытого короба ALUTECH.
Состав комплекта:
- Опора SB-I/BR-FR/205 - 1 шт.
Технические характеристики:
ALUTECH SB-I/BR-FR/205 — опора для крышки боковой роллетной системы со скрытым коробом 205-го типоразмера. Элемент обеспечивает крепление фасадной шины SB-I/FR/15u к боковым крышкам SF45/205u и SF45/205u-B.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SB-I/BR-FR/205
- Тип товара: опора для крышки боковой
- Назначение: соединение фасадной шины с боковыми крышками роллетной системы
- Система: роллеты со скрытым коробом
- Типоразмер скрытого короба: 205
- Совместимая фасадная шина: SB-I/FR/15u
- Совместимые боковые крышки: SF45/205u, SF45/205u-B
- Монтаж: опциональный элемент системы
Дополнительно:
Применение
Опора SB-I/BR-FR/205 применяется при сборке скрытого короба 205-го типоразмера. Конструкция позволяет соединить фасадную шину SB-I/FR/15u с боковыми крышками SF45/205u или SF45/205u-B.
Особенности монтажа
- Опора устанавливается на боковую крышку до ее монтажа в короб.
- Опора позиционируется отгибами с отверстиями к наружной стороне бортика боковой крышки.
- Для крепления в бортике крышки выполняются два отверстия диаметром 4,2 мм.
- Опора крепится к боковой крышке вытяжными заклепками 4×10 мм.
- Установка выполняется для обеих боковых крышек.
- При монтаже фасадной шины на коробе 205-го типоразмера шина дополнительно соединяется с опорой SB-I/BR-FR/205 заклепкой 4×10 мм.
