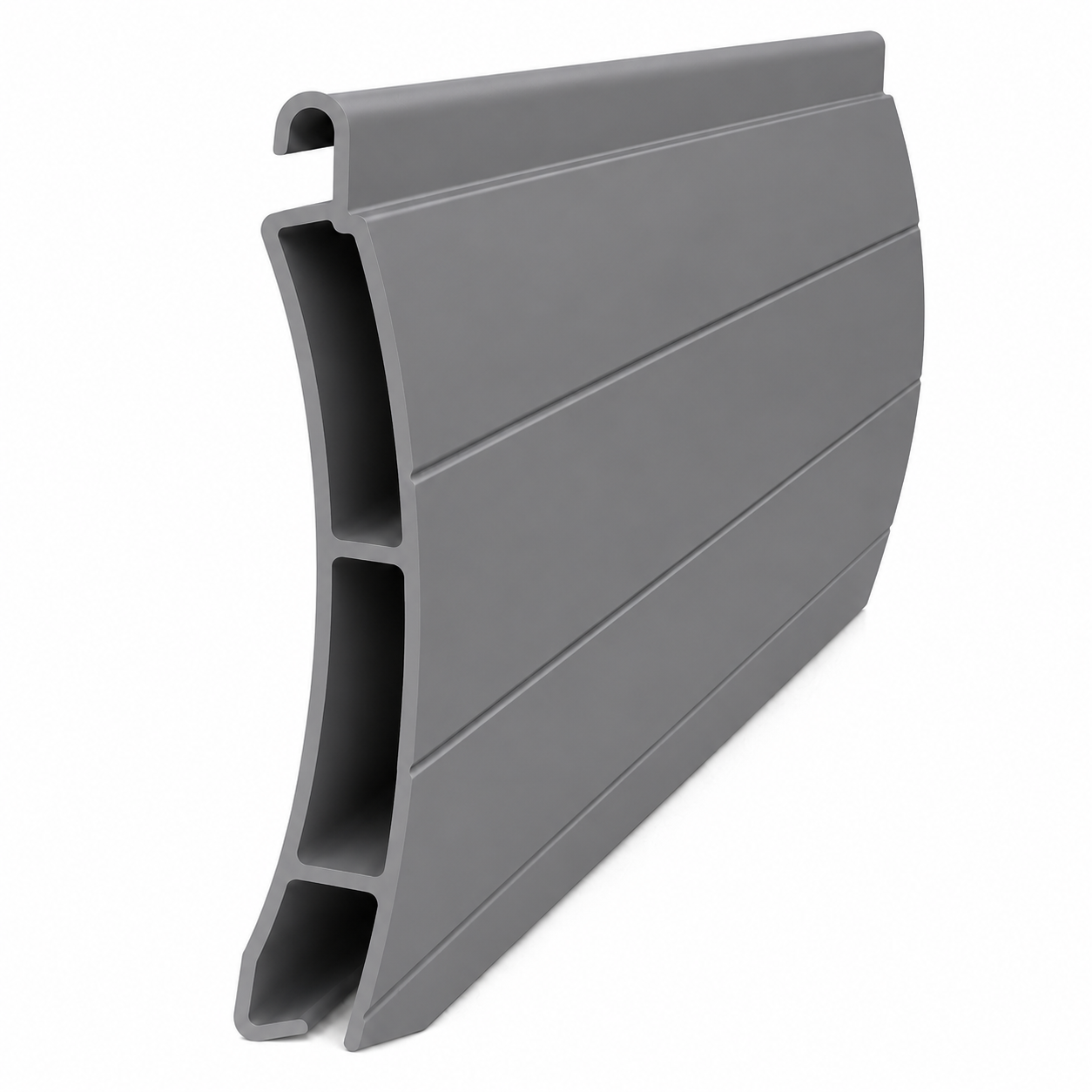

Профиль роллетный экструдированный AER55m/S (цв. 103)
Профиль роллетный экструдированный AER55m/S предназначен для изготовления полотна роллетных систем ALUTECH. Его используют в конструкциях рольставен, где требуется закрытие проема с применением алюминиевого экструдированного профиля.
AER55m/S относится к профилям ALUTECH для роллетных систем. Профиль применяют при изготовлении роллетного полотна в составе совместимых конструкций производителя.
Профиль ALUTECH AER55m/S подходит для сборки рольставен и роллетных конструкций, которые устанавливают для закрытия проемов. Перед заказом важно сверить совместимость профиля с выбранной системой и параметрами изделия.
Состав комплекта:
- AER55m/S Профиль алюминиевый экструдированный, повышенной прочности- 1 п/м
Технические характеристики:
- Бренд: ALUTECH
- Наименование: AER55m/S
- Тип товара: профиль роллетный экструдированный
- Назначение: для роллетных систем
- Материал: алюминий
- Цвет: серый
- Код цвета: 103
- Код профиля: 302005103
- Максимальная ширина полотна: 5,8 м
- Максимальная площадь полотна: 14,0 м2
- Вес 1 погонного метра: 0,338 кг
- Длина поставки: 6,0 м
- Норма заказа профиля: 60 м
- Боковой замок: SP55m/S
- Код бокового замка: 313054000
Дополнительно:
Максимальная высота полотна, мм
| Размер короба, мм | RT60×0,6 / RT60×0,8 Пружина тяговая + кольца | RT60×0,6 / RT60×0,8 Ригель блокирующий | RT70×1,2 Пружина тяговая + кольца | RT70×1,2 Ригель блокирующий | RT102×2,5 Пружина тяговая + кольца |
|---|---|---|---|---|---|
| 165 | 1210 | 990 | 990 | - | - |
| 180 | 1760 | 1430 | 1430 | - | - |
| 205 | 2255 | 1980 | 2310 | 1650 | - |
| 230 | 3300 | 2530 | 2970 | 2750 | 2420 |
| 250 | 4070 | 3684 | 3575 | 3410 | 3520 |
| 300 | 5665 | 5775 | 5720 | 5555 | 5225 |
Максимальная ширина роллетного полотна по ветровым районам СП 20.13330.2011, м
| Параметр | 1a | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| Максимальная ширина полотна из профиля AER55m/S | 4,70 | 4,10 | 3,70 | 3,30 | 3,10 | 2,90 | 2,80 | 2,70 |
Максимальная ширина роллетного полотна по классу ветрового сопротивления ГОСТ Р 52502-2012, м
| Параметр | Класс 0 | Класс 1 | Класс 2 | Класс 3 | Класс 4 | Класс 5 | Класс 6 | Класс 7 |
|---|---|---|---|---|---|---|---|---|
| Максимальная ширина полотна из профиля AER55m/S | >5,80 | 5,80 | 5,70 | 5,60 | 4,70 | 3,80 | 3,20 | <3,20 |
Примечание: максимальная ширина 5,8 м указана для 1 класса ветрового сопротивления по ГОСТ Р 52502-2012.
