Комплект привода CAME BX-74 для откатных ворот
для увеличения
кликните по изображению
заказ 2-3 дня
BX-74 комплект привода со встроенным блоком управления для откатных ворот с интенсивностью 30%
Привод снят с производства. Аналог BX704AGS (801MS-0020).
BX-74 - это компактный автоматический редукторный привод, который предназначен для автоматизации процесса открытия/закрытия откатных ворот. Он оснащен многофункциональным блоком управления (БУ), благодаря которому привод может работать в нескольких режимах (ручной или автоматический) и имеет множество полезных функций, среди которых:
- обнаружение препятствий на пути движения ворот,
- автоматический реверс,
- присутствие оператора,
- частичная остановка,
- полный стоп и многое другое.
Расширение функционала возможно путем подключения дополнительной периферии:
- фотоэлементы,
- радиомодуль,
- кнопки дистанционного управления,
- сигнальные лампы и т.п.
BX-74 рассчитан на низкоинтенсивную работу и может устанавливаться для управления откатными воротами длина которых не более чем 14 м, а вес в пределах 400 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.
Основные особенности:
- редукторный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- встроенный многофункциональный БУ (10 режимов работы) с питанием от сети 220 VAC;
- питание электромотора от сети 220 VAC;
- слаботочный выходы 24 VDC для подключения периферии;
- возможность подключить радиомодуль, фотоэлементы, кнопки управления, считыватели и т.п.;
- возможность регулировки времени открытия и тягового усилия;
- функция реверса в случае препятствия на пути движения ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на бетонное монтажное основание 400х240х300 мм;
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Состав комплекта:
- 001BX 74 самоблокирующийся привод 220 В: 1 шт
- ZBX74 встроенный блок управления с платой 3199ZBX74: 1 шт
- Крепежный комплект: 1 шт
Технические характеристики:
- Тип: редукторный привод для откатных ворот
- Блокировка привода в конечном положении: есть
- Характеристики ворот (max): до 14 м - длина створки; до 400 кг- вес створки
- Электропитание блока управления: 220 VAC
- Электропитание двигателя: 220 VAC
- Резервное питание: -
- Потребляемая мощность в режиме ожидания: -
- Максимальный потребляемый ток: 2.6 A
- Мощность: 200 Вт
- Максимальный крутящий момент: 24 Нм
- Передаточное число редуктора: 1/33
- Толкающее усилие: 300 Н
- Максимальная скорость: 10 м/мин
- Интенсивность использования: 30%
- Максимальная температура двигателя: 150°С
- Класс изоляции: I
- Конденсатор: 20 мкФ
- Диапазон рабочих температур: от -20°С до +55°С
- Класс защиты: IP54
- Габаритные размеры (ДхШхВ): 300х240х310 мм
- Вес: 15 кг
Дополнительно:

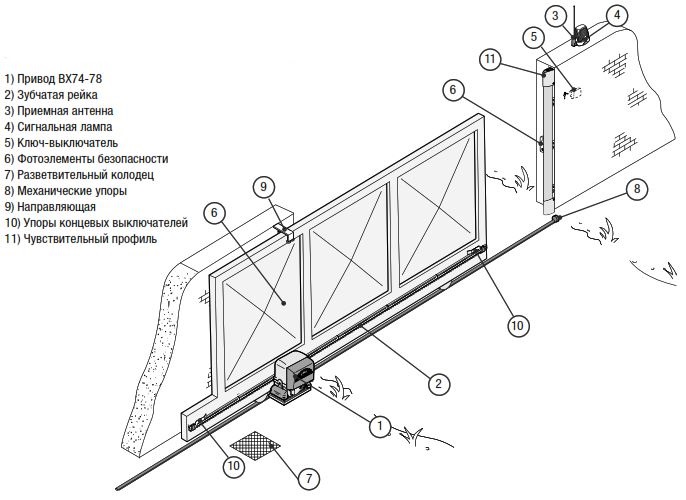

Вариант типовой установки:
:
