Привод CAME 001FA40230CB для распашных ворот
для увеличения
кликните по изображению
001FA40230CB привод для распашных ворот шириной створки до 2,3 метров, интенсивность 30%, упрощенный монтаж
Автоматика CAME FAST 40 предназначена для управления распашными воротами массой до 300 кг при ширине створки до 2,3 м. Оборудование устанавливают на частных объектах, система рассчитана на среднеинтенсивный режим эксплуатации. Питание 230 В. Привод самоблокирующийся (рычаг передачи шарнирный). Многофункциональная автоматика предназначена для установки на мощные опоры, размер которых исключает монтаж других систем. Допускается установка приводов при наличии всего 19 см свободного монтажного пространства. В комплект входит встроенный блок управления. Широкий выбор режимов позволяет осуществлять полный контроль движения створки. Автоматика рассчитана на эксплуатацию при температурах от -20 до +55 С.
Основные особенности:
- шарнирно-рычажный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- питание БУ и электромоторов от сети ~220 В;
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- защита корпуса по стандарту IP54 (влага/пыль);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Состав комплекта:
- 001FA40230CB привод 230В рычажный самоблокирующийся с шарнирным рычагом и встроенным блоком управления 002ZF4 - 1 шт.
Технические характеристики:
- Тип: рычажно-шарнирный привод для распашных ворот
- Блокировка привода в конечном положении: есть
- Характеристики ворот (max): до 2.3 м - длина створки; до 300 кг- вес створки
- Электропитание двигателя: ~230 В (50/60 Гц)
- Электропитание блока управления: ~230 В (50/60 Гц)
- Потребляемая мощность в режиме ожидания: 5.5 Вт
- Максимальный потребляемый ток: 1.4 A
- Мощность: 160 Вт
- Крутящий момент: 180 Нм
- Интенсивность использования: 30%
- Время открывания (до 90°): 18 с
- Максимальный угол открывания: 110°
- Максимальная температура двигателя: 150°С
- Класс изоляции: I
- Конденсатор: 10 мкФ
- Диапазон рабочих температур: от -20°С до +55°С
- Класс защиты: IP54
- Габаритные размеры (ДхШхВ): 230х200х235 мм
- Вес: 12.7 кг
Дополнительно:
Ограничения по установке привода:
Для каждой модели автоматики ворот есть пределы использования. Если рассчитывать на долгую эксплуатацию оборудования и надежную работу, следует внимательно отнестись к заявленным производителем параметрам максимального веса автоматизируемой створки ворот и максимальной ее длины.
| максимальная ширина створки, м | 2,3 | 2 | 1,5 | 1 |
| максимальный вес створки, кг | 200 | 215 | 250 | 300 |

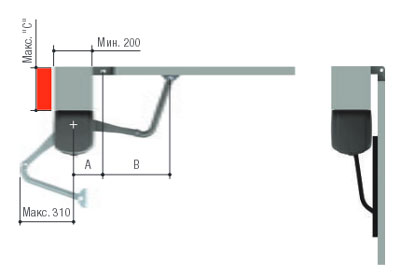

Для модели есть рекомендованные монтажные размеры, которые производитель советует соблюдать для долгой и надежной работы привода.
| открывание створки | A | B | C |
| 90 град. | 140 | 420 | макс. 200 |
| 90 град. | 160-180 | 380 | макс. 200 |
| 110 град. | 200-220 | 400 | макс. 50 |

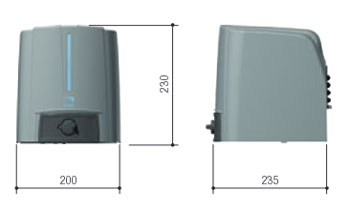

Габаритные размеры:
