Комплект автоматики FAAC 400 CBAC KIT (гидравлический)
для увеличения
кликните по изображению
400 CBAC KIT комплект автоматики (гидравлический) для распашных ворот шириной створки до 2,2 метра
Автоматика Faac 400 CBAC KIT разработана для распашных ворот со створкой шириной до 2,2 метра и весом до 800 кг. Линейная гидравлическая система Faac 400 CBAC устанавливается на распашные ворота самого широкого назначения: бытовые коттеджные, кованые, промышленные, стояночные, на парковках и т.д. в Москве и московской области. Гидравлический электропривод Faac 400 CBAC обеспечивает высокоинтенсивную эксплуатацию автоматики до 100% при самых суровых климатических условиях.
К особенностям работы Faac 400 CBAC следует отнести необходимость в конечных упорах створок ворот. Использование гидравлики в механизмах Faac обеспечивает бесшумность и мягкость работы изделий, их надежную эксплуатацию. Благодаря большому ассортименту данные электроприводы можно устанавливать даже на самых узких столбах, к которым крепятся ворота. Полный набор всевозможных функций позволяет легко настроить работу электроприводов Faac, а корпус из высококачественного алюминиевого сплава защитит начинку привода от попадания влаги и пыли.

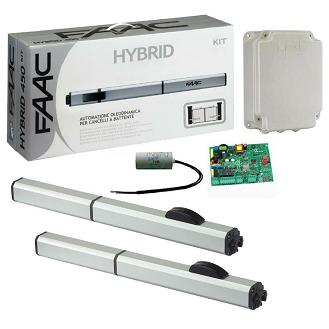

Состав комплекта:
- 400 CBAC привод гидравлический линейный, 230В, зимний, с гидрозамками открытого и закрытого положений, ход и скорость поршня 260мм и 10 мм/сек - 2 шт.
- 490042 упоры механические открытого и закрытого положений, встраиваемые, комплект, для 1 привода 400 серии - 2 шт.
- 720119 корпус "Е" для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм - 1 шт.
- E045S плата управления для 2х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF - 1 шт.
Технические характеристики:
- Класс защиты - IP55
- Электропитание, В ~230 (50/60 Гц)
- Электропитание двигателя, В ~230
- Усилие, Н - 6200
- Максимальный потребляемый ток, А - 1
- Максимальная мощность, Вт - 220
- Подача насоса, л/мин - 1
- Интенсивность использования - 100%
- Максимальная ширина створки, м - 2,2
- Максимальный вес створки, кг - 800
- Максимальный ход штока, мм - 260
- Скорость открывания (до 90°), мм/с - 10
- Диапазон рабочих температур, °С от -40 до +55
Дополнительно:
Рекомендации по применению автоматики 400 CBAC в зависимости от параметров ворот:

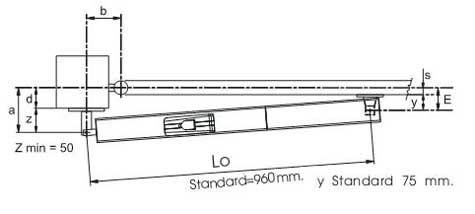

открытие створок внутрь (приводы установлены внутри)
| угол открывания, град | A, мм | B, мм | C, мм | D, мм | S, мм |
| 90 | 130 | 130 | 260 | 80 | 20 |
| 115 | 100 | 120 | 260 |
50
|
20 |
| 125 | 90 | 120 | 260 | 40 | 0 |
Основное правило : для открывания створки на угол 90 град должна выполняться формула A+B=C.
Для большего угла открытия необходимо, чтобы применялась формула A+B<C. Чем меньше расстояния A и B, тем выше будет угловая скорость.

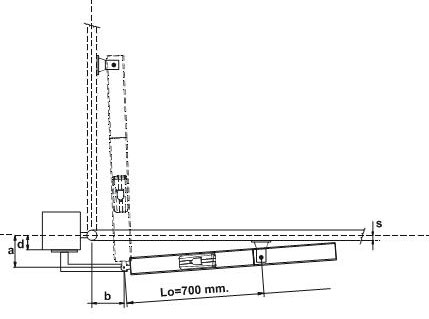

открытие створок наружу (приводы установлены внутри)
| угол открывания, град | A, мм | B, мм | S, мм | D, мм | C, мм |
| 90 | 100 | 90 | 0 | 50 | 190 |
| 90 | 110 | 100 | 0 |
60
|
210 |
| 90 | 120 | 110 | 0 | 70 | 230 |
| 90 | 130 | 120 | 0 | 80 | 250 |

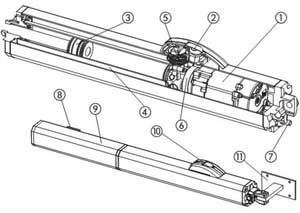

Составные части электропривода:
- электрический двигатель;
- замок разблокировки;
- гидравлический поршень;
- цилиндр;
- перепускной клапан;
- гидравлический насос;
- защищенный электрический кабель;
- передний кронштейн;
- кожух;
- аварийный расцепитель (экстренное отключение);
- задний кронштейн
