402 CBC KIT комплект автоматики (гидравлический) для распашных ворот шириной створки до 1,8 метров
Автоматика Faac 402 CBC KIT разработана для распашных ворот со створкой шириной до 1,8 метров и весом до 800 кг. Это компактный привод, подходящий для створок с ограниченным монтажным пространством.
402 CBC - разработан для работы в суровых зимних условиях российских широт. Стабильная работа при - 40 град - большое преимущество перед другими моделями автоматики распашных ворот. Корпус привода имеет антикоррозийное покрытие. Скорость движения створки 1,3 см/сек. с интенсивностью работы: 60 %.
Необходимо проверять уровень смазки внутри масленки. Уровень не должен быть меньше минимального. При необходимости заливайте масло Faac HP OIL. Привод 402 CBC имеет простой механизм разблокировки на случай сбоя электропитания. А так же оснащен специальным гидравлическим устройством защиты от защемления человека створкой.
Особенности:
- встроенные электрические концевые выключатели;
- корпус из высокопрочного, устойчивого к коррозии алюминиевого сплава;
- замедление хода створок ворот при подходе к крайним положениям;
- оборудован системой защиты по усилию;
- в случае перебоев электропитания предусмотрена возможность ручной разблокировки
Состав комплекта:
- 402 CBC привод гидравлический линейный, 230В, зимний, с гидрозамком только закрытого положения, ход и скорость поршня 240мм и 13 мм/сек, без пускового конденсатора - 2 шт.
- 7601351 конденсатор пусковой 8 мкФ, 400 В с проводами - 2 шт.
- 720119 корпус "Е" для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм - 1 шт.
- E045S плата управления для 2х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF - 1 шт.
Технические характеристики:
- Класс защиты - IP54
- Электропитание, В ~230 (50/60 Гц)
- Электропитание двигателя, В ~230
- Максимальный потребляемый ток, А - 1,5
- Максимальная мощность, Вт - 220
- Интенсивность использования - 60%
- Максимальная ширина створки, м - 1,8
- Максимальный вес створки, кг - 800
- Максимальный ход штока, мм - 240
- Скорость открывания (до 90°), мм/с - 13
- Размеры, мм/Вес, кг - 959х85х61/6,5
- Диапазон рабочих температур, °С от -40 до +55
Дополнительно:

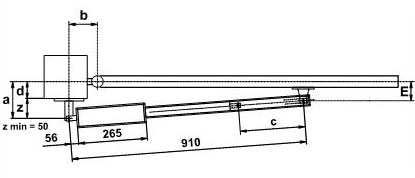

Рекомендации по применению автоматики 402 CBC в зависимости от параметров ворот:
| угол открывания, град | A, мм | B, мм | C, мм | D, мм |
| 90 | 120 | 120 | 240 | 70 |
| 110 | 100 | 100 | 240 |
50
|
Основное правило : для открывания створки на угол 90 град должна выполняться формула A+B=C. Для большего угла открытия необходимо, чтобы применялась формула A+B

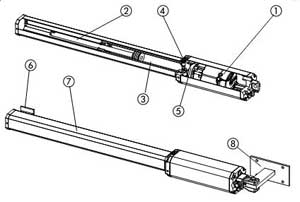

Составные части электропривода:
- электрический двигатель;
- гидравлический поршень;
- цилиндр;
- перепускной клапан;
- гидравлический насос;
- передний кронштейн;
- кожух;
- задний кронштейн
