Комплект автоматики FAAC 422 CBAC KIT (гидравлический)
для увеличения
кликните по изображению
422 CBAC KIT комплект автоматики (гидравлический) для распашных ворот шириной створки до 1,8 метра
Автоматика Faac 422 CBAC KIT разработана для распашных ворот со створкой шириной до 1,8 метра и весом до 800 кг . Это компактный привод, подходящий для створок с ограниченным монтажным пространством и калиток.
Сфера применения - кондомуниумы, многоквартирные и частные дома. Автоматика подходит для высокоинтенсивного использования. 422 CBAC - разработан для работы в суровых зимних условиях российских широт. Стабильная работа при - 40 градусов. Большое преимущество перед другими моделями автоматики распашных ворот является корпус привода, который имеет антикоррозийное покрытие. Скорость движения створки 1,3 см/сек. с интенсивностью работы: 100 %.
Необходимо проверять уровень смазки внутри масленки. Уровень не должен быть меньше минимального. При необходимости заливайте масло Faac HP OIL. Привод 422 CBAC имеет механизм аварийного расцепления для экстренных ситуаций. Простая разблокировка привода при необходимости. Оснащен специальным гидравлическим устройством защиты от защемления человека створкой.
Особенности:
- Максимальная защита пользователя от зажима створкой гарантирована благодаря эксклюзивному гидравлическому устройству.
- Антикоррозийная отделка придает изделию высокую устойчивость к воздействию атмосферных осадков.
- Устройство разблокировки защищено закрытой на ключ крышкой.
Состав комплекта:
- 422 CBAC привод гидравлический линейный, 230В, зимний, с гидрозамками открытого и закрытого положений, ход и скорость поршня 240 мм и 13 мм/сек - 2 шт.
- 720119 корпус "Е" для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм - 1 шт.
- E045S плата управления для 2-х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF - 1 шт.
Технические характеристики:
- Класс защиты - IP44
- Электропитание, В ~230 (50/60 Гц)
- Электропитание двигателя, В ~230
- Усилие, Н - 5000
- Максимальный потребляемый ток, А - 1
- Максимальная мощность, Вт - 220
- Подача насоса, л/мин - 1
- Интенсивность использования - 100%
- Максимальная ширина створки, м - 1,8
- Максимальный вес створки, кг - 800
- Максимальный ход штока, мм - 240
- Скорость открывания (до 90°), мм/с - 13
- Диапазон рабочих температур, °С от -40 до +55
Дополнительно:
Рекомендации по применению автоматики 422 CBACS в зависимости от параметров ворот:
| угол открывания, град | A, мм | B, мм | C, мм | D, мм |
| 90 | 120 | 120 | 240 | 70 |
| 110 | 100 | 100 | 240 |
50
|

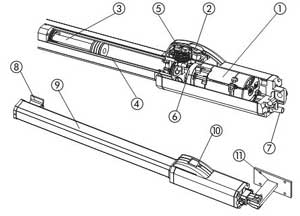

Составные части электропривода:
- электрический двигатель;
- замок разблокировки;
- гидравлический поршень;
- цилиндр;
- перепускной клапан;
- гидравлический насос;
- защищенный электрический кабель;
- передний кронштейн;
- кожух;
- аварийный расцепитель (экстренное отключение);
- задний кронштейн
