Привод ROGER M20/340 для распашных ворот
.jpg)
для увеличения
кликните по изображению
M20/340 привод для распашных ворот со створками до 3 метров и весом до 800кг, 1 микровыключатель, энкодер, открывание на 90° от 18 секунд
Линейные привода серии М20 - это дальнейшее качественное развитие приводов серии G20. М20 — самый компактный линейный привод при полном сохранении силовых характеристик. Наличие энкодера в конструкции привода, в сочетании с интеллектуальным блоком управления H70/200АС для распашных приводов, позволяет постоянно контролировать усилие необходимое для перемещения полотна распашных ворот, а также устанавливать скорость перемещения полотна во всех фазах, обеспечивая плавное и бесшумное движение распашных ворот.
Особенности:
- Модульная компоновка
Элементы привода смонтированы на едином литом шасси. Это позволило уменьшить габариты, увеличить точность сборки привода, исключить резонансные явления и сделать работу привода практически бесшумной.
- Надежная механическая защита
Все силовые и защитные элементы привода изготовлены из высокопрочного алюминиевого сплава.
- Две модели электродвигателя
Привод может комплектоваться двумя электродвигателями: 230В/ 50Гц или 24В. Электродвигатель передает крутящий момент через червячную и коническую передачи к ходовому винту и тяговой втулке.
- Ограничитель хода
Для облегчения монтажа в конструкцию включен подвижный механический ограничитель хода.
- Разблокировка
Удобная рукоятка позволяет плавно разблокировать привод с минимальным усилием.
- Соединения
Электроподключение привода выведено на единую колодку, расположенную в верхней части привода с достаточным для монтажа свободным пространством.
- Концевой выключатель ограничения хода расположен в пазу верхней крышки. Быстрая регулировка конечных положений хода распашных ворот осуществляется простым перемещением каретки до нужной точки срабатывания. В базовой комплектации установлен концевой выключатель открытия. Опционно привод может быть укомплектован вторым концевым выключателем – выключателем закрытия.
- Силовая передача
Двигатель и редуктор скомпонованы по схеме моноблока, что обеспечивает высокую точность сборки и практически исключает попадание в редуктор посторонних частиц. Стальной пятизаходный ходовой винт с малым шагом поддерживается шарикоподшипником со стороны редуктора, и подшипником скольжения с противоположного края привода. Винт передает вращение на ходовую втулку, изготовленную из высококачественной бронзы. Такое сочетание конструктивных решений обеспечивает равномерное распределение усилия по контактным поверхностям, существенно уменьшая трение, нагрев и износ деталей.
Состав комплекта:
- M20/340 привод для распашных ворот со створками до 3 метров и весом до 800кг, 1 микровыключатель, энкодер - 1 шт.
Технические характеристики:
| Модель | M20/340 | M20/344 |
|---|---|---|
| Класс защиты (IP): | 43 | |
| Электропитание мотора (В/Гц): | ∼ 230/50 | 24 |
| Номинальная мощность (Вт): | 200 | 96 |
| Ток (А): | 1.1 | 4 |
| Интенсивность использования (%): | 30 | 80 |
| Термопредохранитель мотора (°С): | 140 | - |
| Линейное тяговое усилие (Н): | 400 ÷ 3000 | 400 ÷ 3200 |
| Ход тяговой втулки (мм): | 340 | |
| Скорость тяговой втулки (см/с): | 1.66 | |
| Время открываения на угол 90° (с): | 19 | |
| Масса привода (кг): | 7.3 | |
| Диапозон рабочих температур (°С): | - 25 ÷ + 70 | |
M20/340 - линейный привод 230В с оптическим энкодером, одним концевым выключателем для створок до 3-х метров
M20/344 - линейный привод 24В с магнитным энкодером, одним концевым выключателем, интенсивного использования, для створок до 3-х метров

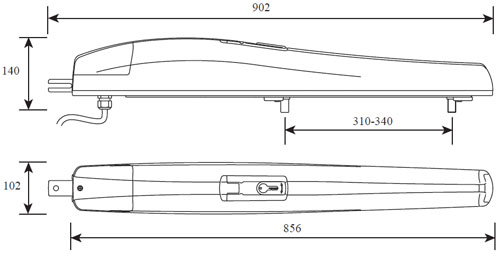

Дополнительно:
| Модель | А (мм.) | B (мм.) | С (мм.) | D (мм.) | α (°) | E (мм.) |
|---|---|---|---|---|---|---|
| M20/340 M20/344 |
130 | 130 | 90 | 810 | 90 | 90 |
| 80 | 170 | |||||
| 50 | 130 | |||||
| 100 | 200 | |||||
| 120 | 120 | 100 | ||||
| 130 | 130 | 105 | ||||
| 150 | 150 | 120 |
