Втулка пластиковая CAME 119RID205
для увеличения
кликните по изображению
заказ 2-3 дня
119RID205 втулка пластиковая для привода распашных ворот серии ATI
Снят с производства. Аналог 119RID216
CAME 119RID205 втулка пластиковая для привода распашных ворот серии ATI. Для фиксирования винта линейных приводов A3000A, A5000A, A3024N, A5024N к перфорированной планке.
Состав комплекта:
- 119RID205 втулка пластиковая (самоконтрящаяся гайки и втулка) - 1 шт.
Технические характеристики:
- Совместимость: CAME ATI
Дополнительно:

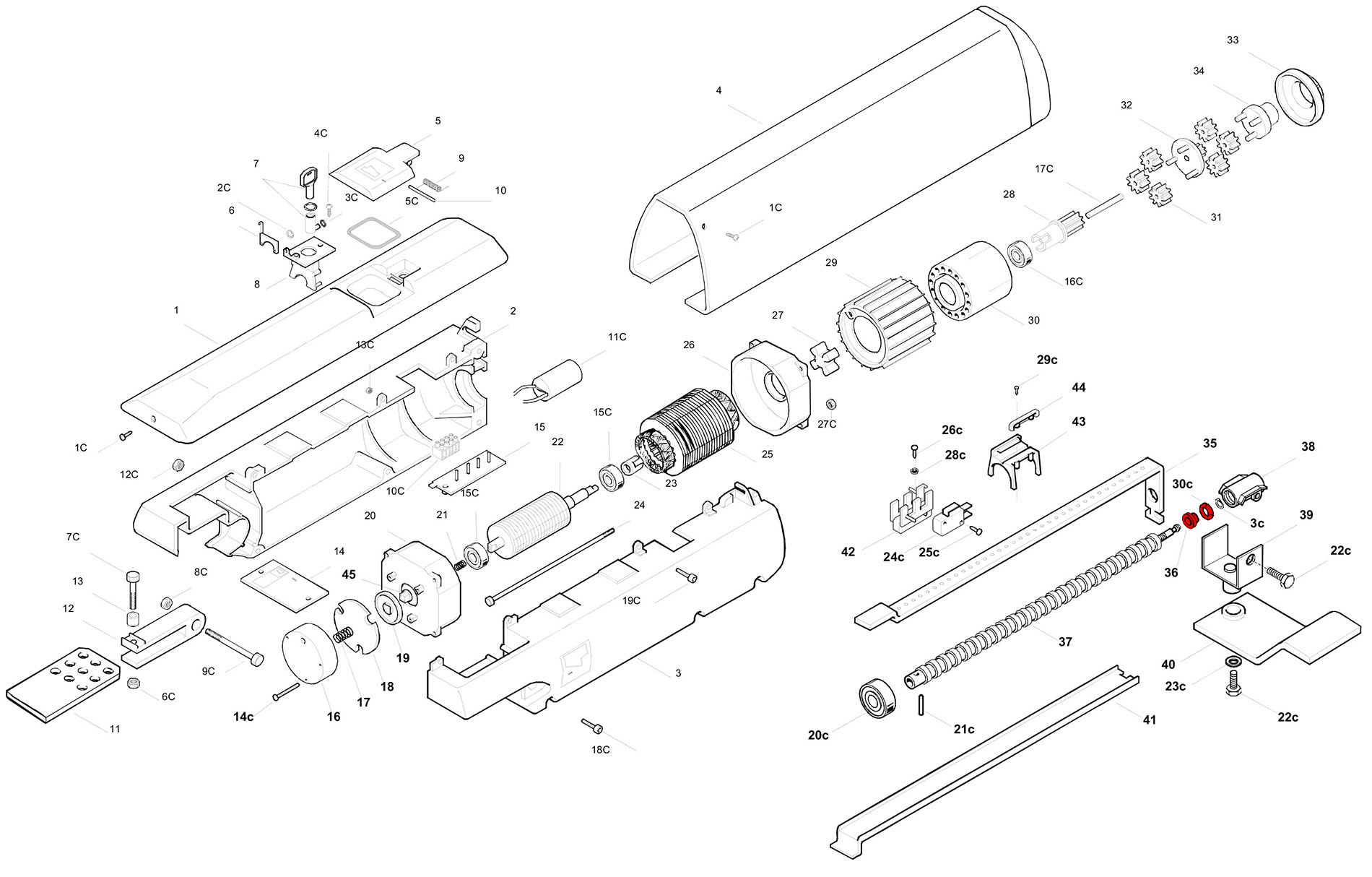

Схема привода A3000 / A3006 / A5000 / A5006 V1
| Наименование элемента | Артикул | № позиций |
|---|---|---|
| Кронштейн задний A180 AMICO ATI KRONO | 119RID062 | 11 |
| Хвостовик задний АТI KRONO | 119RID098 | 6C, 7C, 8C, 9C, 12, 13 |
| Корпус ATI | 119RID100 | 2, 3, 12C, 13C, 18C, 19C |
| Крышка винта ATI | 119RID101 | 4 |
| Крышка винта ATI | 119RID102 | 3 |
| Замок разблокировки ATI в сборе | 119RID106 | 5 2C, 3C, 4C, 6, 8 |
| Редуктор планетарный ATI | 119RID111 | 16С, 17С, 21С, 27, 28, 29, 30, 31, 32, 33, 34 |
| Крестовина ATI | 119RID121 | 23, 27, 28 |
| Комплект монтажный ATI | 119RID195 | 6С, 7С, 8С, 9С, 11, 12, 13, 22С, 23С, 40 |
| Микровыключатель в сборе ATI | 119RID198 | 24С, 25С, 26С, 28С, 42 |
| Винт ходовой ATI | 119RID199 | 3С, 20С, 21С, 30С, 36, 37 |
| Винт ходовой ATI | 119RID200 | 3 |
| Втулка бронзовая для приводов серии ATI | 119RID201 | 5 22С, 38 |
| Каретка концевых выключателей ATI | 119RID202 | 29С, 43, 44 |
| Кронштейн передний ATI | 119RID203 | 22С, 23С, 40 |
| Диск тормоза ATI | 119RID204 | 19, 45 |
| Втулка пластиковая ATI | 119RID205 | 30С, 36 |
| Пластина защитная ATI | 119RID206 | 41 |
| Пластина защитная ATI | 119RID207 | 3 |
| Крепление бронзовой втулки для привода ATI | 119RID208 | 5 22С, 23С, 39 |
| Планка перфорированная для концевых выключателей ATI | 119RID216 | 30С, 35, 36 |
| Планка перфорированная для концевых выключателей ATI | 119RID217 | 3 |
| Ключ трехгранный | 119RIY077 | 5 7 |
| Конденсатор 10 мкФ с гибкими выводами ATI | 119RIR295 | 11С |
| Микровыключатель без рычага | 119RIR083 | 24С |
| Колодка клеммная ATI | 119RID107 | 10С, 15 |
| Электродвигатель А3000А A3000 A3100 А5000А A5000 A5100 | 119RID109 | 15С, 20, 22б 23, 24, 25, 26, 27С |
| Электродвигатель A3006 A3106 A5006 A5106 | 119RID260 | 15С, 20, 22б 23, 24, 25, 26, 27С |
| Электромагнит АТI в сборе | 119RID110 | 14С, 16, 17, 18, 19, 45 |

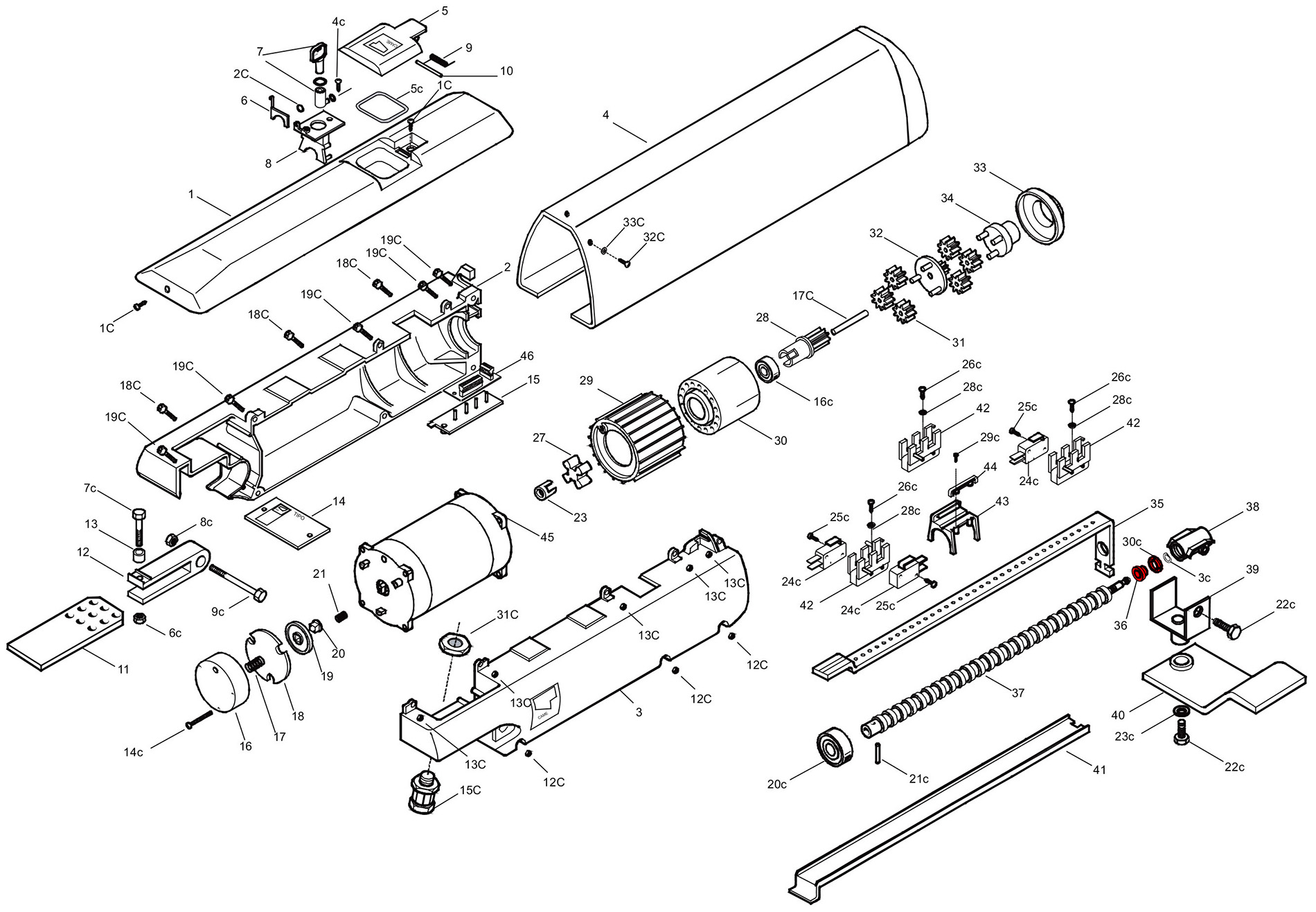

Схема привода A3024N / A5024N
| Наименование элемента | Артикул | № позиций |
|---|---|---|
| Кронштейн задний A180 AMICO ATI KRONO | 119RID062 | 11 |
| Хвостовик задний АТI KRONO | 119RID098 | 6C, 7C, 8C, 9C, 12, 13 |
| Крышка корпуса ATI | 119RID099 | 1, 1C, 5, 5C, 9, 10 |
| Корпус ATI | 119RID100 | 2, 3, 12C, 13C, 15C, 18C, 19C, 31C |
| Крышка винта ATI | 119RID101 | 4, 32C, 33C |
| Замок разблокировки ATI в сборе | 119RID106 | 3 2C, 3C, 4C, 6, 7, 8 |
| Редуктор планетарный AMICO ATI | 119RID111 | 16C, 17C, 21C, 27, 28, 29, 30, 31, 32, 33, 34 |
| Крестовина ATI | 119RID121 | 23, 27, 28 |
| Электродвигатель ATI 24V | 119RID124 | 45 |
| Электромагнит ATI 24 в сборе | 119RID140 | 14C, 16, 17, 18, 19, 20, 21 |
| Комплект монтажный ATI | 119RID195 | 6C, 7C, 8C, 9C, 11, 12, 13, 22C, 23C, 40 |
| Микровыключатель в сборе ATI | 119RID198 | 24C, 25C, 26C, 28C, 42 |
| Винт ходовой ATI | 119RID199 | 3C, 20C, 21C, 30C, 36, 37 |
| Винт ходовой ATI | 119RID200 | 3 |
| Втулка бронзовая для приводов серии ATI | 119RID201 | 5 22C, 38 |
| Кронштейн передний ATI AXO | 119RID203 | 2C, 23C, 40 |
| Диск тормоза ATI | 119RID204 | 19, 20 |
| Втулка пластиковая ATI | 119RID205 | 30C, 36 |
| Пластина защитная ATI | 119RID206 | 41 |
| Пластина защитная ATI | 119RID207 | 3 |
| Крепление бронзовой втулки для привода ATI AXO | 119RID208 | 5 22C, 23C, 39 |
| Планка перфор. д/конц.выкл. ATI | 119RID216 | 30C, 35, 36 |
| Планка перфор. д/конц.выкл. ATI | 119RID217 | 3 |
| Ключ трехгранный | 119RIY077 | 5 7 |
| Набор креплений ATI | 119RID051 | 6C, 7C, 8C, 9C, 13, 22C, 23C, 28C |
| Концевые выключатели A3024N в сборе | 119RID289 | 24C, 25C, 26C, 28C, 29C, 35, 42, 43, 44 |
| Концевые выключатели A5024N в сборе | 119RID290 | 24C, 25C, 26C, 28C, 29C, 35, 42, 43, 44 |
| Плата подключений A3024N A5024N F7024N | 119RIR267 | 46 |
| Микровыключатель без рычага | 119RIR083 | 24C |
| Каретка концевых выключателей ATI | 119RID202 | 29C, 43, 44 |
