Комплект привода CAME C-BXET для секционных ворот
для увеличения
кликните по изображению
С-BXET комплект автоматики для промышленных секционных ворот высотой до 8,5 метра, высокоинтенсивный
Новые привода Came серии CBX являются отличным вариантом автоматизации промышленных секционных ворот больших размеров со средней и высокойинтенсивностью эксплуатации. Модельный ряд CBX представлен тремя моделями сразличным напряжением питания: 220В для средней интенсивности, 24В постоянноготока и 380В для высокой интенсивности. Возможна комплектация привода ручным цепным редуктором для легкого управления воротами в случае аварийной ситуацииили отключения электропитания. Программируемый удобный блок управления способен обнаруживать препятствия при движении ворот. Максимальная высота ворот ограничена значением 8.5 метров для всех моделей серии CBX.

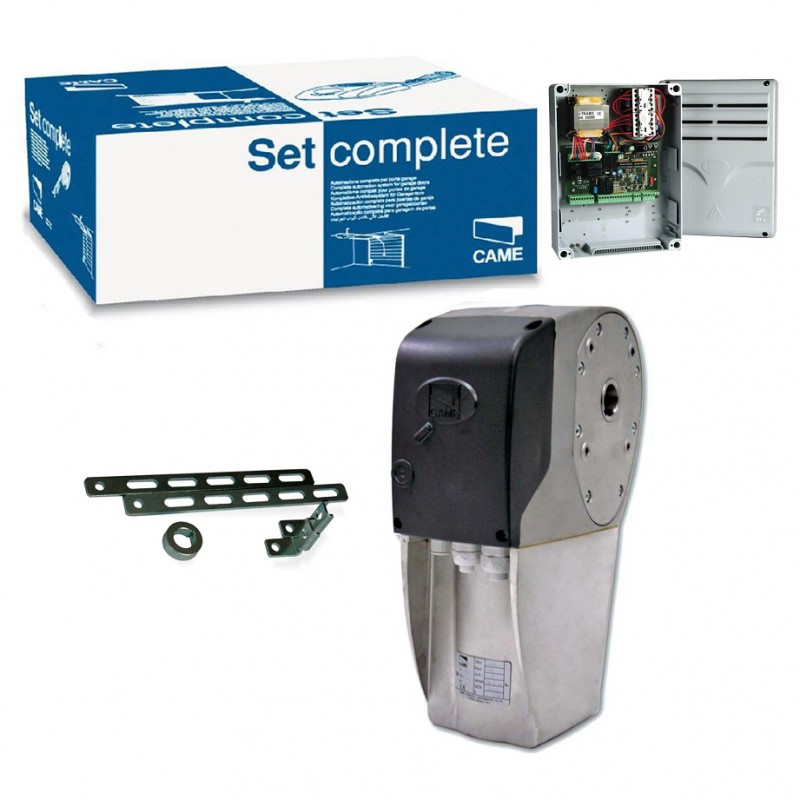

Состав комплекта:
- 001C-BXET привод 380В осевой промышленный. Установка на вал.
- 002ZT5 блок управления с платой 3199ZT5 в отдельном корпусе
- 001C009 монтажный комплект для установки привода
Дополнительно автоматика может быть укомплектована пультами TOP-432na, сигнальной лампой, фотоэлементами
Технические характеристики:
|
Технические характеристики |
CBXV |
CBX E24V |
CBX ETV |
|
Напряжение питания системы, В пер.тока |
≈220 |
≈220 |
≈220 |
|
Наприжение питания электродвигателя, В |
≈220 |
пост. 24 |
≈380 |
|
Потребляемый ток, А |
3 |
15 max |
2 |
|
Мощность, Вт |
450 |
360 |
600 |
|
Интенсивность, % |
30 |
50 |
50 |
|
Скорость, об/мин |
20 |
13 |
20 |
|
Крутящий момент, Нм |
60 |
50 |
80 |
|
Макс. площадь ворот, кв.м |
25 |
25 |
52 |
|
Модель блока управления |
ZC5 |
ZL80 |
ZT5 |
|
Класс защиты |
IP54 |
||
|
Рабочая температура, °C |
-20...+55 |
||
|
Габаритные размеры, мм |
120х345х225 |
||
|
Масса, кг |
15 |
||
