Оптосенсоры ALUTECH SIGNAL12 предназначены для обеспечения безопасности автоматизированных роллетных систем. Устройства используются в системе защиты нижнего края полотна и позволяют обнаруживать препятствия при закрывании рольставен или роллетных ворот.
При контакте нижнего края полотна с препятствием оптосенсоры передают сигнал блоку управления, который обеспечивает остановку или реверс движения в зависимости от конфигурации автоматики.
ALUTECH SIGNAL12 применяются в совместимых роллетных системах с функцией защиты нижнего края. Оптосенсоры подходят для комплектации и ремонта конструкций, в которых предусмотрена соответствующая система безопасности.
Состав комплекта:

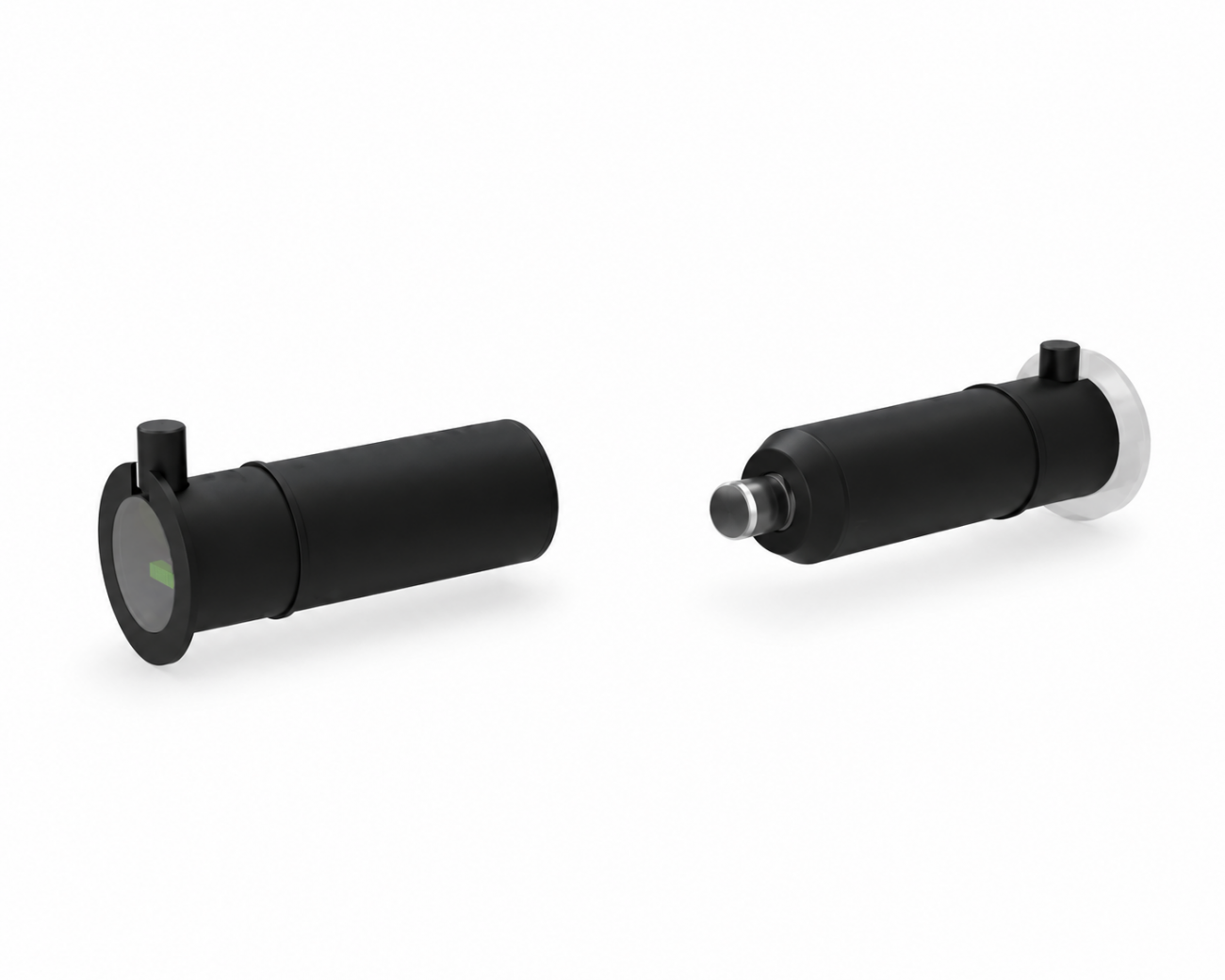

- Оптосенсор-передатчик SIGNAL12/Tx — 1 шт.
- Оптосенсор-приемник SIGNAL12/Rx — 1 шт.
Технические характеристики:
ALUTECH SIGNAL12 — комплект оптосенсоров для системы безопасности «Чувствительный край» роллетных ворот и решеток. Предназначен для обнаружения препятствий при движении роллетного полотна. При деформации вставки IS15 происходит прерывание инфракрасного луча между передатчиком и приемником, после чего блок управления получает сигнал для остановки и/или изменения направления движения полотна.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SIGNAL12
- Тип товара: оптосенсоры безопасности
- Код товара: 316006000
- Назначение: обнаружение препятствий системой «Чувствительный край»
- Применение: роллетные ворота и решетки
- Принцип действия: прерывание инфракрасного луча
- Напряжение питания: 10–16 В постоянного тока
- Потребляемый ток: не более 40 мА
- Дальность действия: 1–12 м
- Длина волны инфракрасного излучения: 880 нм
- Тип выхода: транзисторный, с защитой от короткого замыкания
- Максимальный выходной ток: 20 мА
- Низкий уровень выходного сигнала: 0–1 В
- Высокий уровень выходного сигнала: 3–5 В
- Типовая частота выходного сигнала: 900 Гц
- Диапазон частоты выходного сигнала: 0,5–2 кГц
- Индикация: два желтых светодиода на передатчике

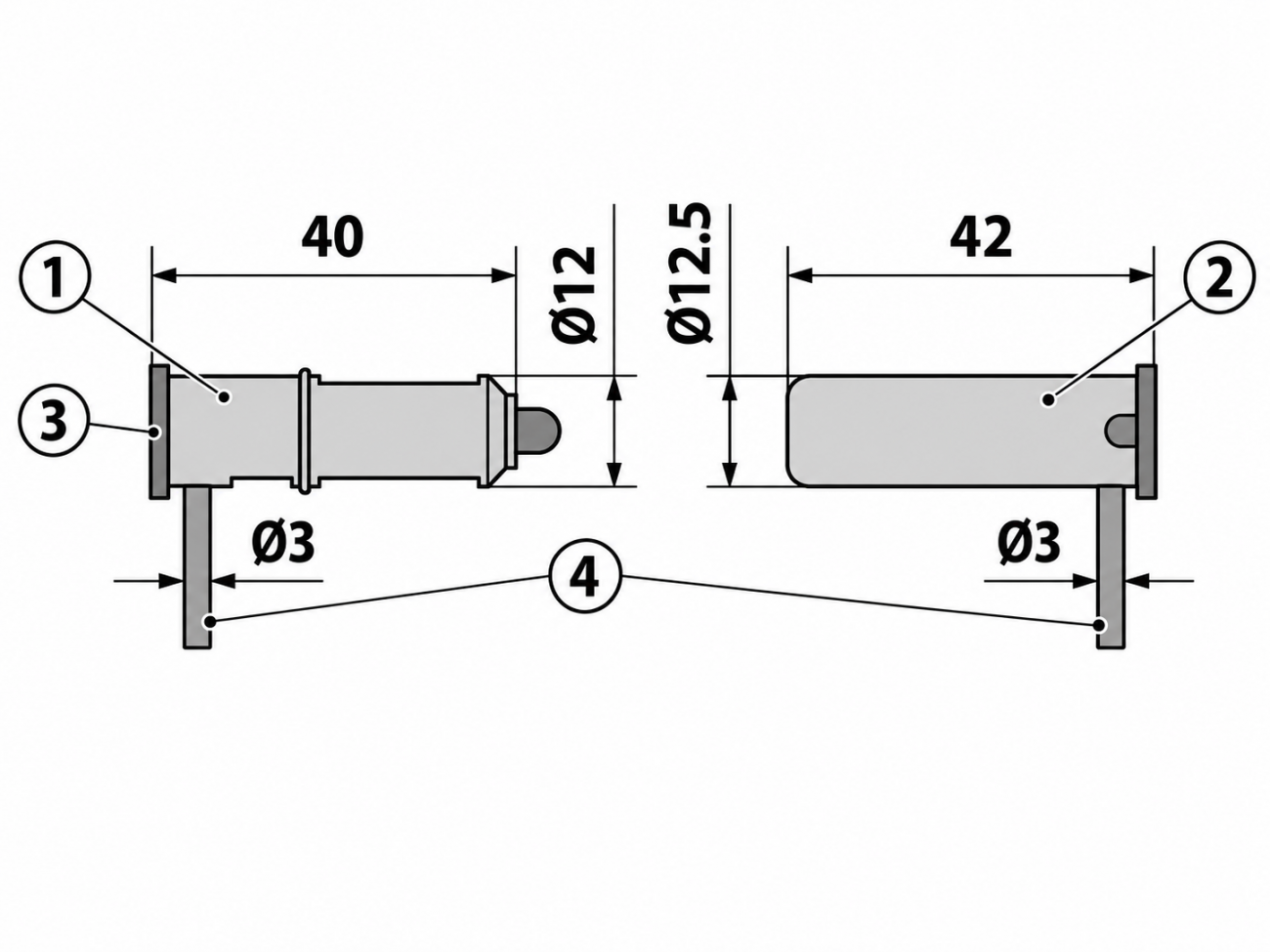

- Посадочный диаметр оптосенсоров: 12 мм
- Степень защиты оболочки: IP67
- Диапазон рабочих температур: от −25 до +75 °C
Дополнительно:
Материалы и конструкция
- Материал корпуса передатчика SIGNAL12/Tx: полиамид PA6
- Материал корпуса приемника SIGNAL12/Rx: поликарбонат Lexan
- Диаметр кабеля подключения: 3,4 мм
- Сечение кабеля: 3×0,14 мм²
- Длина кабеля передатчика SIGNAL12/Tx: 0,5 м
- Длина кабеля приемника SIGNAL12/Rx: 10,5 м
- Вес передатчика: не более 15 г
- Вес приемника: не более 155 г
Совместимость
- Вставка IS15 — для установки оптосенсоров.
- Коммутационный набор SC1 — для передачи сигнала от оптосенсоров блоку управления.
- Радиоприемник ALUTECH CUR — подключение через коммутационный набор SC1.
- Радиоуправление Radio 8113-IP65 — подключение через коммутационный набор SC1.
Принцип работы

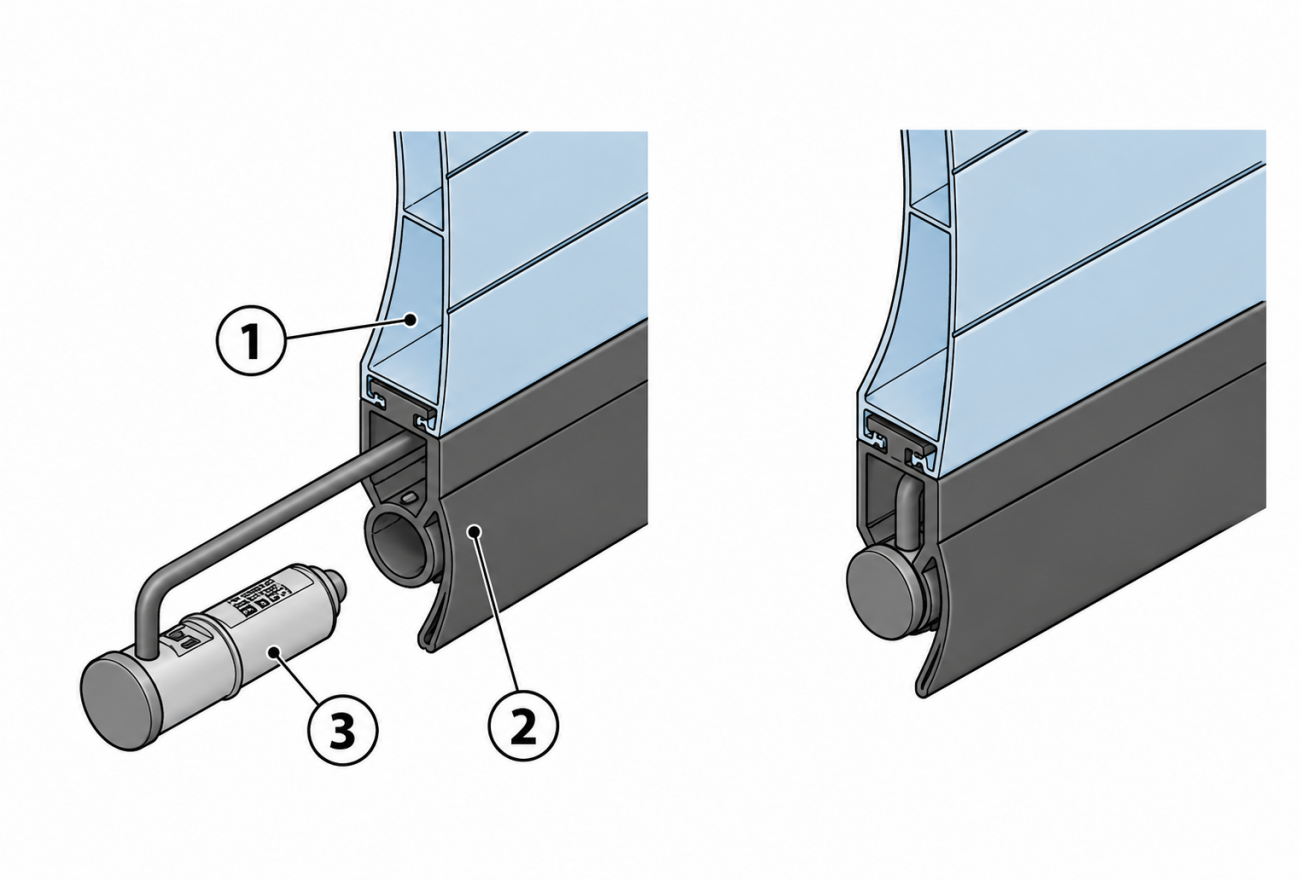

Передатчик SIGNAL12/Tx и приемник SIGNAL12/Rx устанавливаются во вставку IS15, расположенную в нижней части роллетного полотна. При контакте с препятствием вставка деформируется и прерывает оптический луч. Сигнал передается в блок управления, который формирует команду остановки и/или реверса роллетного полотна.
Особенности монтажа и подключения
- Передатчик и приемник устанавливаются во вставку IS15.
- Для подключения к блоку управления CUR используется коммутационный набор SC1.
- Подключение выполняется в соответствии со схемой системы безопасности и инструкцией блока управления.
- После установки необходимо проверить функционирование системы безопасности и реакцию электропривода на срабатывание оптосенсоров.
Меры предосторожности
- Монтаж и электрические подключения должны выполняться квалифицированными специалистами.
- Перед электрическим подключением необходимо убедиться, что проводка обесточена.
- Не допускается внесение изменений в конструкцию изделия.
- Не допускается использование изделия не по назначению.
- Перед вводом системы в эксплуатацию необходимо проверить работоспособность устройств безопасности.
