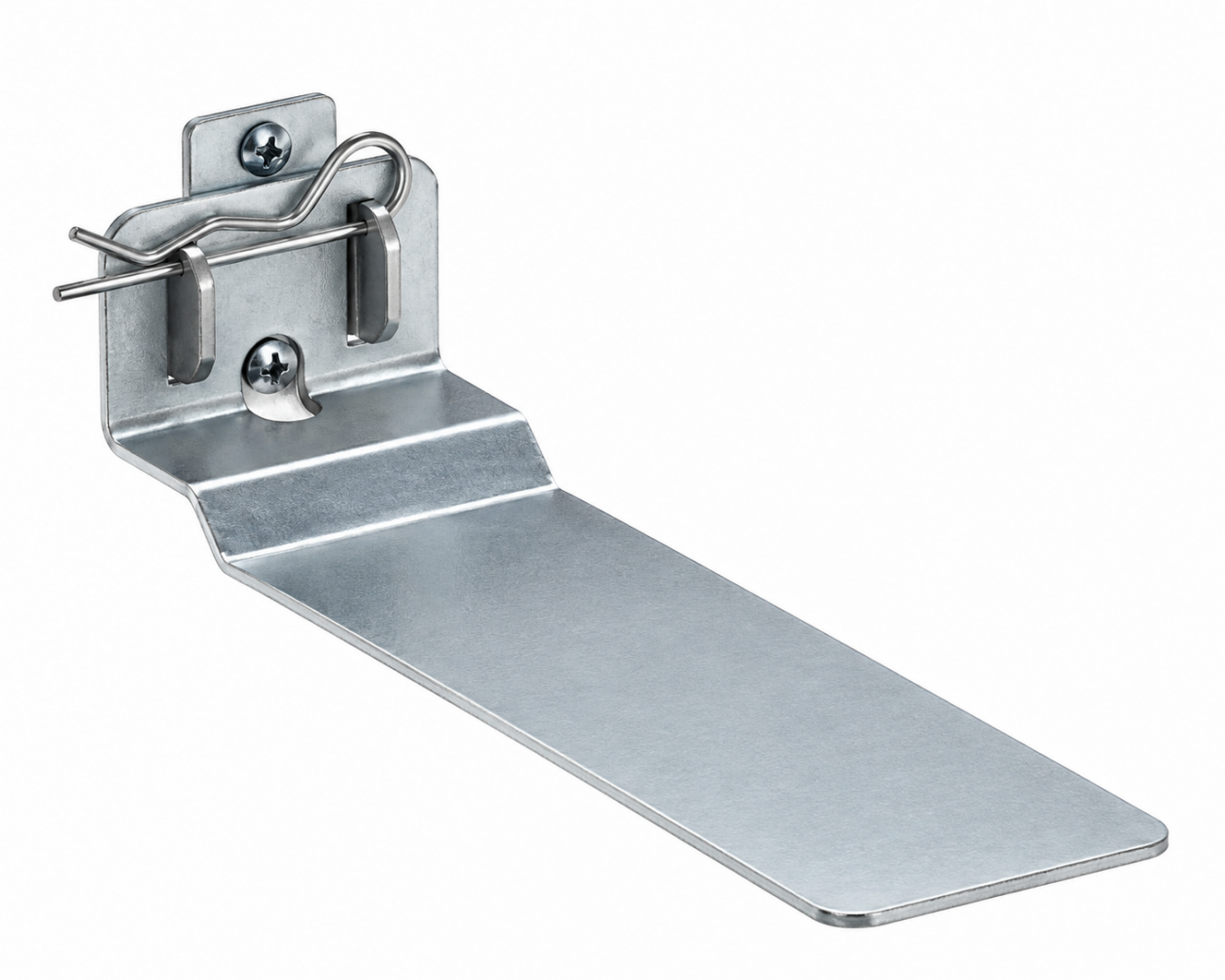

Кронштейн поддержки короба SB-I/BR/250
для увеличения
кликните по изображению
Кронштейн поддержки короба ALUTECH SB-I/BR/250 предназначен для использования в роллетных системах со скрытым коробом 250-го типоразмера. Элемент применяется для дополнительной поддержки конструкции короба в предусмотренных производителем конфигурациях.
SB-I/BR/250 используется как опциональный элемент роллетной системы ALUTECH. Кронштейн устанавливают в конструкциях со скрытым коробом, где требуется дополнительная поддержка ревизионной части короба.
Кронштейн предназначен для совместимых роллетных систем ALUTECH и применяется при сборке или ремонте скрытого короба соответствующего типоразмера.
Состав комплекта:
- Кронштейн поддержки короба SB-I/BR/250 - 1 шт.
Технические характеристики:
ALUTECH SB-I/BR/250 — кронштейн поддержки короба для роллетных систем со скрытым коробом. Предназначен для уменьшения прогиба крышки ревизионной.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SB-I/BR/250
- Тип товара: кронштейн поддержки короба
- Назначение: уменьшение прогиба крышки ревизионной
- Применение: роллетные системы со скрытым коробом
- Исполнение в системе: опционально
Дополнительно:
Совместимость
- Крышка короба 250-го типоразмера
- Крышка короба 230-го типоразмера при использовании крышки ревизионной SB-I/F/205m
Рекомендуемое количество кронштейнов
- При длине крышки ревизионной от 2,5 до 3,2 м: 1 шт.
- При длине крышки ревизионной от 3,2 до 4,8 м: 2 шт.
- При длине крышки ревизионной от 4,8 до 6,0 м: 3 шт.
Особенности монтажа
- Опора кронштейна SB-I/BR/250 устанавливается до монтажа фасадной шины.
- Рекомендуемое расстояние между кронштейнами: 1200 мм.
- Допустимое расстояние между боковой крышкой и кронштейном: до 1500 мм.
- При установке в короб 250-го типоразмера нижняя кромка опоры совмещается с началом радиуса фасадной шины.
- При установке в короб 230-го типоразмера центры отверстий опоры позиционируются над канавками фасадной шины.
- Опора крепится саморезами ST3.5×9.5-C-H DIN7504-N из комплекта кронштейна.
- После сборки роллеты и проверки ее работоспособности кронштейн соединяется с крышкой ревизионной.
- Отверстие для соединения с крышкой ревизионной: Ø4,2 мм.
- Отверстие выполняется на расстоянии 14 мм от торца крышки ревизионной, по середине ширины кронштейна.
- Крепление к крышке ревизионной выполняется заклепкой 4×10 мм.
Особенность для короба 230
При использовании крышки короба 230-го типоразмера с крышкой ревизионной SB-I/F/180m съемную часть кронштейна необходимо укоротить на 23 мм. После обработки срез необходимо защитить от коррозии.
