Пластина SB-I/PL (цв. 00)
для увеличения
кликните по изображению
ALUTECH SB-I/PL: Пластина SB-I/PL (цв. 00)

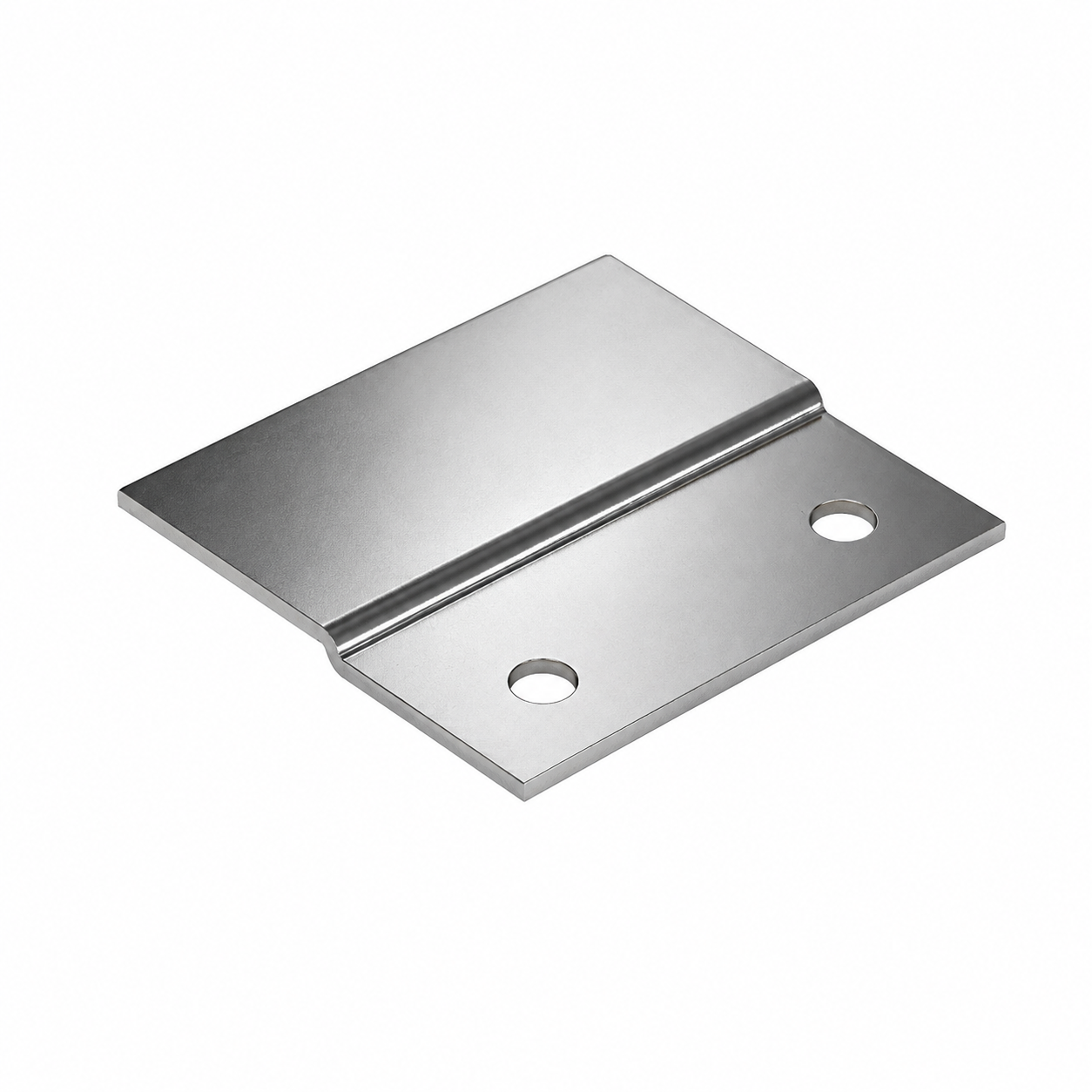

Пластина ALUTECH SB-I/PL предназначена для использования в роллетных системах со скрытым коробом. Элемент применяется в узле ревизионной крышки и входит в конструктивные решения ALUTECH для скрытого монтажа рольставен.
SB-I/PL используется вместо пластины SB-I/Lock в предусмотренных производителем вариантах комплектации роллет со скрытым коробом. Пластина обеспечивает соединение элементов ревизионной части короба в совместимых конструкциях ALUTECH.
Деталь предназначена для определенных конфигураций скрытого короба, поэтому при подборе необходимо учитывать совместимость с используемыми элементами роллетной системы.
Состав комплекта:
- Пластина SB-I/PL - 1 шт.
Технические характеристики:
ALUTECH SB-I/PL — пластина для комплектации роллетных систем со скрытым коробом. Применяется вместо пластины SB-I/Lock при определенной схеме монтажа.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SB-I/PL
- Тип товара: пластина
- Назначение: для роллетных систем со скрытым коробом
- Материал: экструдированный алюминий
- Цвет: неокрашенный
- Код товара: 305138100
- Вес 1 шт.: 0,014 кг
- Норма упаковки: 100 шт.
- Размер по техническому чертежу: 38 мм
Дополнительно:
Применение
Пластина SB-I/PL используется вместо пластины SB-I/Lock только при одновременном выполнении двух условий:
- монтаж выполняется с дополнительными крышками ревизионными и стандартным зазором;
- используется боковая крышка SF45/137u или SF250/Sa.
Особенности монтажа
- Пластина SB-I/PL устанавливается на дополнительную крышку ревизионную.
- Расстояние от боковой поверхности при установке: 5 мм.
- Расстояние от торца дополнительной крышки ревизионной: 14 мм.
- Для монтажа просверливаются отверстия диаметром 4,2 мм.
- Крепление выполняется вытяжными алюминиевыми заклепками 4×10 мм.
- Заклепки рекомендуется устанавливать после монтажа вала и полотна роллеты.
- Монтаж выполняется с обеих сторон роллеты.
Ограничения
- Пластина SB-I/PL и ограничительная пластина GPU не могут использоваться одновременно.
