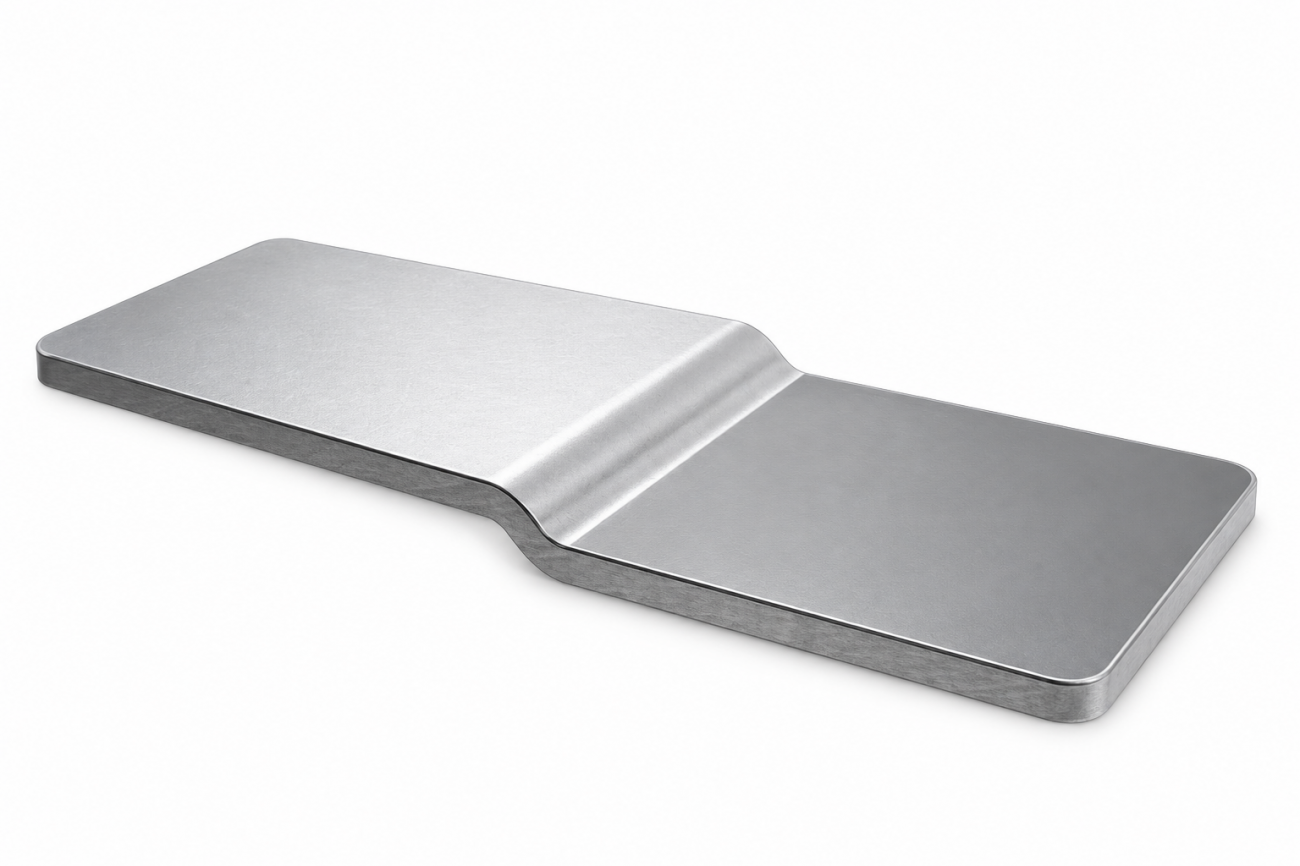

Пластина крепления короба SB-I/Lock
для увеличения
кликните по изображению
заказ 2-3 дня
ALUTECH SB-I/Lock: Пластина крепления короба SB-I/Lock
Пластина крепления короба ALUTECH SB-I/Lock предназначена для фиксации ревизионной крышки в роллетных системах со скрытым коробом. Элемент используется в конструкции короба серии SB-I и обеспечивает предусмотренное производителем соединение ревизионной части системы.
SB-I/Lock применяется в совместимых роллетных системах ALUTECH со скрытым коробом. Пластина подходит для комплектации и ремонта конструкций, в которых используется соответствующий узел фиксации ревизионной крышки.
Состав комплекта:
- Пластина крепления короба SB-I/Lock - 1 шт.
Технические характеристики:
ALUTECH SB-I/Lock — пластина крепления для роллетных систем со скрытым коробом. Предназначена для упрощения фиксации ревизионной крышки.
Основные характеристики
- Бренд: ALUTECH
- Наименование: SB-I/Lock
- Тип товара: пластина крепления
- Назначение: фиксация ревизионной крышки роллетного короба
- Применение: роллетные системы со скрытым коробом
Дополнительно:
Особенности применения
- Пластина SB-I/Lock устанавливается в специально предусмотренный карман боковой крышки.
- Пластина вставляется в карман боковой крышки до упора.
- При необходимости пластину допускается подбить киянкой.
- К боковой крышке пластина устанавливается без фиксации заклепками.
- Конструкция позволяет извлекать пластину при монтаже и обслуживании роллетной системы.
Крепление ревизионной крышки
- Ревизионная крышка устанавливается в паз фасадной шины и закрывается поворотом до упора.
- В ревизионной крышке и пластине SB-I/Lock выполняется по одному совместному отверстию Ø4,2 мм с каждой стороны короба.
- Ревизионная крышка соединяется с пластиной SB-I/Lock заклепками 4×10 мм.
Особенности совместимости
- При монтаже с дополнительными ревизионными крышками и стандартным зазором пластина SB-I/PL применяется вместо SB-I/Lock, если используется боковая крышка SF45/137u или SF250/Sa.
- При совместном применении пластины SB-I/Lock и ограничительных пластин GPU в пластинах GPU необходимо выполнить паз в соответствии с инструкцией ALUTECH.
