Общие требования к домофонам


Требования к функциям

В общем виде домофон должен обеспечивать выполнение следующих функций:

  • простоту пользования
  • световую индикацию работы
  • вызов абонента
  • акустический контроль нажатия кнопкивызова
  • акустический контроль и кнопку сброса неправильно набранного кода
  • местное отпирание входной двери личным ключом или кодом
  • дистанционное отпирание входной двери
  • акустический контроль открывания входной двери
  • возможность увеличения индивидуальных кодов
  • простоту программирования и перепрограммирования

Требования по условиям эксплуатации.

Все блоки домофона должны иметь соответствующее климатическое исполнение:

  • внутренние (абонентские) блоки - для условий эксплуатации внутри отапливаемого помещения
  • внешние блоки, размещаемые внутри подъезда или в тамбурах здания - для условий эксплуатации в неотапливаемом помещении
  • внешние блоки, размещаемые снаружи здания, на внешней стене или входной двери - для эксплуатации на открытом воздухе, диапазон рабочих температур от минус 40 до плюс 50 С
  • Во избежание попадания осадков или прямых солнечных лучей на внешний блок домофона его передняя панель должна быть защищена специальным козырьком или иным способом

Кроме того, при выборе подъездного домофона необходимо обращать внимание на следующие особенности его эксплуатации:

  • У входных дверей подъезда дома всегда существует сильная воздушная тяга. При закрытых дверях тяга усиливается через все щели и неплотности внешнего блока и электрозамка
  • Разность температур между холодным наружным и теплым подъездным воздухом создает на поверхности, а также внутри внешнего блока и электрозамка конденсат. Поэтому внешний блок и электрозамокподъездного домофона должны быть защищены от пыли и влаги - платы защищены лаком, а металл антикоррозийными покрытиями. Кроме того, они должны сохранять работоспособность при внутренних накоплениях пыли
  • По этим же причинам во внешнем блоке домофона не должны применяться динамические микрофоны и громкоговорители с бумажным диффузором. Здесь предпочтение следует отдавать электретным микрофонам и громкоговорителям с резиновым или латексным диффузором
  • Клавиатура внешнего блока домофона должна быть эргономичной и удовлетворять требованиям пользователей всех возрастных групп. Кнопки клавиатуры должны быть достаточного размера для возможности пользования ими в варежках или перчатках. Усилие нажатия кнопки клавиатуры не должно превышать 250 г. Конструкция клавиатуры (если она механическая) не должна допускать возможности непосредственного приложения большой силы на исполнительный переключатель. Нажатие кнопки должно дублироваться звуковым или световым сигналом. Важным параметром клавиатуры для домофона является ее наработка на отказ в тяжелых климатических условиях. Клавиатура должна иметь наработку на отказ не менее 1 000 000 циклов.
  • Домофон должен обеспечивать стабильную работу разговорного тракта на длинных линиях. Практика показывает, что в технические параметры домофона должна входить его работоспособность на линиях сопротивлением не менее 20 Ом. При выборе домофона необходимо обращать внимание на громкость, которую обеспечивает громкоговоритель вызывного блока при передаче сигнала с абонентского блока. Громкость должна быть достаточной для слоговой разборчивости, не ниже 70 % на шумной улице. Многие разработчики, изготовители и потребители домофонов совершают ошибку, уделяя недостаточное внимание громкости сигнала вызова в квартире. Практика показывает, что абонентский блок должен иметь сигнал вызова громкостью не менее 70 дБ.

Требования безопасности к домофонным системам

Устанавливаемое оборудование и сети, должны при эксплуатации быть безопасными для лиц, соблюдающих правила обращения с ними, и отвечать требованиям стандартов и нормативных документов по электро и пожарной безопасности, действующих на территории Российской Федерации.

Обеспечению безопасности домофона следует уделять особое внимание, так как его пользователями, главным образом, являются лица, не имеющие соответствующих знаний по обращению с электрооборудованием.

В первую очередь это относится к внешнему блоку и электрозамку. К ним не должно быть подведено напряжение питания выше 24 В.

Требования к монтажудомофонных систем

Абонентский блок домофона должен быть установлен внутри квартиры в таком месте, которое может обезопасить абонента от возможных преступных действий посетителя, например выстрела через закрытую дверь, либо обеспечить максимальное удобство пользования.

Место установки внутреннего блока определяет, прежде всего, абонент. Внешний вызывной блок домофона может быть установлен путем врезки в дверное полотно, дверную коробку или стену вблизи двери.

Шлицы шурупов или винтов, крепящих переднюю панель к несущей конструкции, после монтажа должны быть рассверлены.

Высота установки внешнего блока должна быть удобной для посетителя при ведении переговоров, при этом его лицо должно на ходиться напротив телекамеры. Оптимальной считается высота 1,5 - 1,7 метра от пола.

Оборудование домофонов, устанавливаемое в подъезде дома, следует объединять в специальные монтажные блоки, которые должны быть размещены в закрытых металлических шкафах и расположены в труднодоступных местах, например, на стене под потолком.

Для создания благоприятных условий эксплуатации не рекомендуется устанавливать монтажный блок в непосредственной близости от входной двери подъезда. Наиболее приемлемой можно считать установку монтажного блока в за крытом холле первого этажа. Примеры установки блоков домофона приведены на рисунке 10.

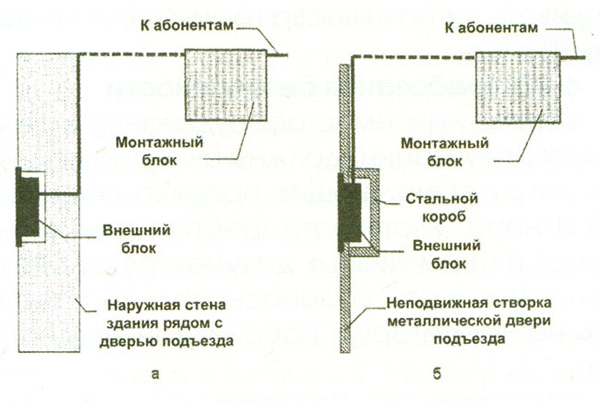

Примеры установки блоков домофона
рис. 10 Схема установки внешних блоков домофона.

В подъездных видеодомофонах в качестве линии связи видеокамеры вызывного блока и монитора абонентского блока, если ее длина не превышает пятидеясяти метров, может быть использован любой провод. При большей длине следует применять коаксиальный кабель.

В аудиодомофонах в качестве линий связи используют, как правило, обычный телефонный провод типа ТРВ или "витую пару".

Все линии в подъезде должны быть проложены в металлорукавах, гофротрубе или по существующим кабельным каналам и отвечать требованиям РД 78.145 93. Прокладывать линии внутри квартиры следует с наименьшими нарушениями интерьера.

Для ввода линий в корпуса блоков домофона, размещенных вне квартир и закрытых холлов, должны быть использованы специальные муфты, обеспечивающие герметичность места ввода. Для исключения возможности выдергивания кабеля из блока металлорукав должен быть жестко закреплен на корпусе блока.

Гибкие переходы с двери на стену внутри квартиры и закрытых холлов рекомендуется делать с помощью специальных устройств соединительных типа УС 22 или УС 24 нужной длины - 200, 300, 400 мм.

Требования по защищенности от силовых воздействий

Внешний блок домофона, размещаемый снаружи квартиры или подъезда, должен иметь антивандальное исполнение и удовлетворять следующим требованиям:

  • блок должен иметь металлическую врезную конструкцию и быть поставлен с необходимыми крепежными элементами
  • внешняя панель должна быть выполнена из металлов высокого механического сопротивления, покрытых антикоррозийным составом, быть устойчивой к прямым и боковым ударам тяжелыми предметами (мо лоток, кирпич)
  • перфорация микрофона и громкоговорителя не должна позволять вывести их из строя тонкими предметами (нож, шило, от вертка, спица и др.)
  • видеокамера и дисплей должны быть защищены ударопрочным стеклом
  • инфракрасная подсветка должна быть закамуфлирована (например под шильдик) или защищена
  • клавиатура должна обеспечивать надежность и легкость набора номера квартиры или личного кода. Хорошо зарекомендовали себя оптомеханические клавиатуры и кнопки без механических переключателей
  • считыватель идентификатора (индивидуального ключа) абонента не должен иметь открытых отверстий. Здесь следует отдавать предпочтение считывателям электронных ключей типа "Touchmemory" или радиокарточек

Металлический шкаф, в котором размещен монтажный блок, должен быть изготовлен из стали, иметь жесткую конструкцию и запираться на замок.

Электромагнитный замок должен иметь антивандальное исполнение и удовлетворять следующим требованиям:

  • металлическая пластина и электромагнит должны быть прочно закреплены на дверном полотне и косяке двери
  • при закрытой двери пластина и электромагнит должны плотно, без зазора, прилегать друг к другу всей поверхностью, в противном случае усилие удержания может значительно уменьшиться
  • конструкция электромагнита должна исключать возможность повреждения об мотки.

*Примечание: Абонентские блоки находятся в личном пользовании абонента, по этому требования по защищенности от силовых воздействий к ним не предъявляют.

Требования к электропитанию домофонных систем

Электропитание домофона следует осуществлять через штатный источник питания от обычной сети переменного тока.

Вопрос о применении в подъездном домофоне резервного источника питания требует специального изучения. Это связано с тем, что при различных аварийных или чрезвычайных ситуациях в доме, входная дверь подъезда не должна служить препятствием для эвакуации людей и проведения аварийно-спасательных работ.

Резервные источники бесперебойного питания могут быть применены в индивидуальных и групповых домофонах. При этом необходимо обращать внимание на то, что бы переход с основного питания на резервное, а также подзарядка аккумулятора в таком источнике производились автоматически. Резервный источник питания должен обеспечивать бесперебойную работу системы в течение времени, необходимого для устранения аварийной ситуации в электросети или при других чрезвычайных обстоятельствах, и составлять не менее двух часов.
